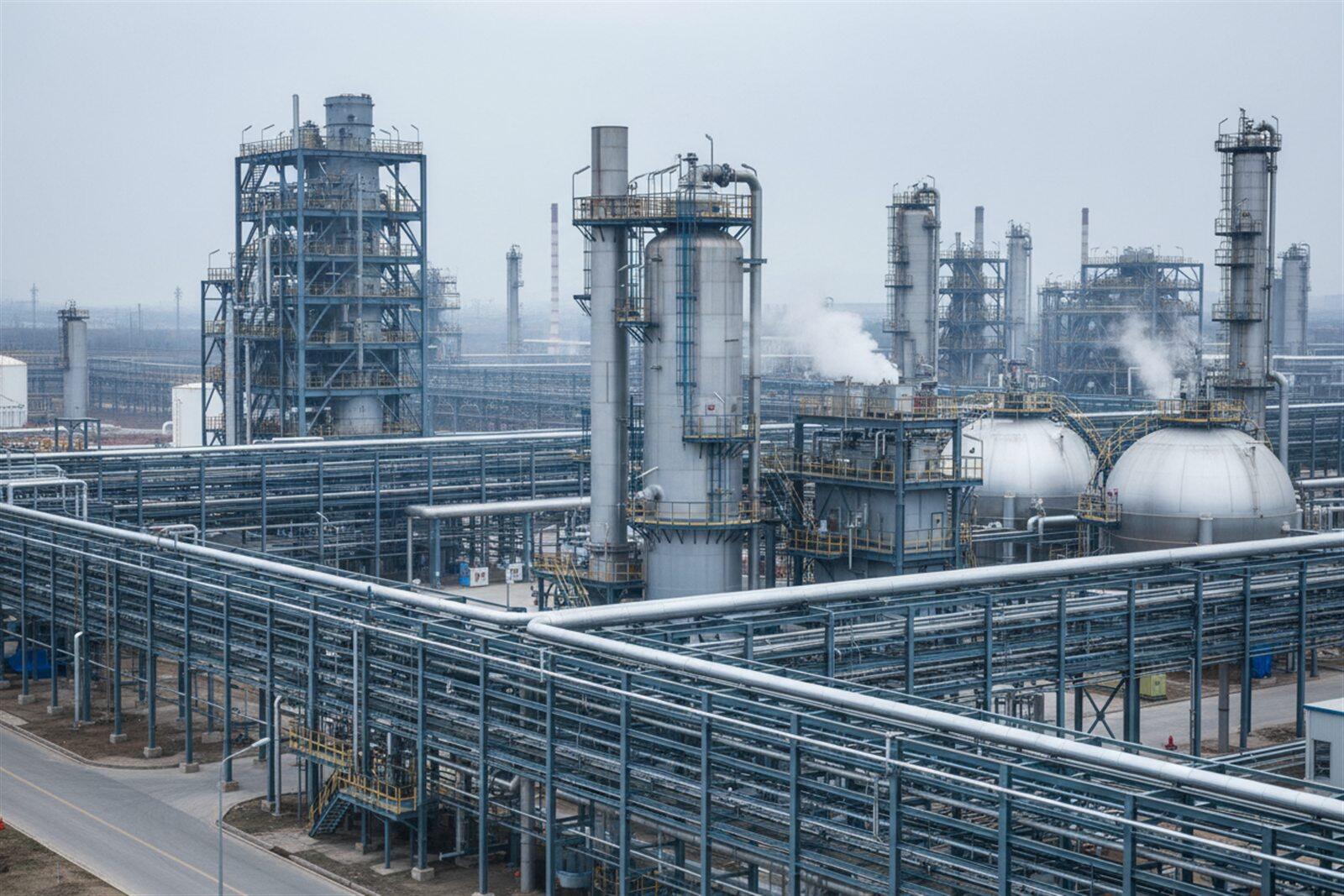

煤化工气化装置全景与复杂工业管廊场景
气化炉相关系统中的泄漏问题,很少一开始就以“重大故障”的形式出现。更常见的情况是,煤粉输送链路里某个连接点长期存在损失,某段合成气管网始终带着隐患运行,现场团队知道“可能有问题”,却很难在复杂装置中持续、稳定地掌握异常变化。单看某一个异常点似乎并不夸张,合起来却会持续带来物料浪费、隐患压力和运行负担。 这也是为什么气化炉场景下的泄漏监测,难点往往不在于“知不知道有风险”,而在于能不能实现更早预警、持续跟踪和及时定位。对于企业来说,真正有价值的方案,不只是告诉现场“可能在泄漏”,而是要把风险更快转换成可执行的处置结果。以超声波成像为核心的在线泄漏监测系统,正是在这样的需求下,为气化炉煤粉与合成气泄漏监测提供一种更高效的新方案。 对气化炉这类连续运行装置来说,核心不只是“发现有没有泄漏”,而是能否更早预警、持续掌握风险变化,并尽快把异常转化为可处置的问题点。 一、气化炉运行环境复杂,煤粉与合成气泄漏监测难度高 气化炉系统通常涉及煤粉制备与输送、气化反应、合成气输送及相关辅助系统,现场设备密集、管线复杂、运行工况连续,泄漏监测面临较大挑战。 一方面,煤粉输送系统中的管道、阀门、法兰、连接件较多,长期运行后可能因磨损、密封老化或振动等因素出现泄漏风险。另一方面,合成气系统通常具有易燃、易爆、连续输送等特点,一旦发生泄漏,企业需要尽快识别并处置,避免隐患扩大。 在实际应用中,这类场景往往存在以下难点: 设备和管线分布范围广,靠人工方式难以长期稳定覆盖 现场环境复杂,部分区域温度高、噪声大、接近条件受限 早期小泄漏不易被快速识别,容易在常规管理中被忽略 传统方法更适合定点确认,难以满足连续在线监测需求 异常位置确认耗时,影响后续响应效率 图1_气化炉装置内部设备密集、管线复杂,传统方式难以兼顾覆盖范围与持续监测需求。 二、传统泄漏检测方式存在局限,难以满足连续在线监测需求 在气化炉相关系统中,传统泄漏排查通常依赖人工检查、便携式检测仪器或定点式报警设备。这些方式在特定场景下具有重要作用,但面对煤粉与合成气这类高风险介质时,也存在一定局限。 例如,人工排查更适合阶段性确认,但难以承担连续监测任务;定点式设备虽然可以实现局部监控,但在复杂装置现场,对异常位置的可视化能力和快速定位能力通常有限。 特别是在以下情况下,传统方式更容易暴露不足: 关键区域较多,需要长期连续关注 异常点处于高处、狭窄区或不易接近区域 需要尽量缩短从异常出现到被发现之间的时间 既要关注安全,也要兼顾装置连续运行和管理效率 对于企业来说,仅仅“能检测到”已经不够,更重要的是“能否持续在线发现、能否尽快定位、能否支持后续处置”。 三、超声波成像在线泄漏监测系统,为气化炉泄漏预警提供新思路 超声波成像在线泄漏监测系统的核心价值,在于将泄漏产生的超声信号进行持续采集、分析和可视化呈现,帮助现场更早识别异常声源位置。 与传统依赖人工定期确认的方式相比,在线监测系统更适合部署在重点区域长期运行。系统可对异常泄漏信号进行持续捕捉,并通过图像叠加方式直观显示可疑区域,从而帮助企业更快掌握风险变化。 图2_超声波成像在线泄漏监测系统可在复杂装置现场对异常泄漏信号进行持续可视化呈现,提升预警效率。 对于气化炉煤粉与合成气泄漏监测而言,这种方案的关键价值不只是“看见异常”,更在于它能帮助现场把风险更快转换成可执行的响应动作: 支持重点区域连续监测,提高异常发现的及时性 可视化定位异常点,减少反复确认时间 更适合高风险或不易接近区域的长期部署 有助于更早发现异常,降低隐患扩大风险 为后续复核、检修和运行管理提供更清晰依据 四、煤粉泄漏监测:减少物料损失,提升输送系统可靠性 在气化炉前端和相关供料系统中,煤粉输送的稳定性直接关系到工艺连续性。煤粉泄漏不仅会造成物料浪费,还可能导致设备污染、积尘增加和维护负担上升,在特定条件下还会进一步增加现场安全管理压力。 由于煤粉输送系统涉及多段管线、弯头、阀门、连接点以及不同工况下的压力变化,一些泄漏问题在初期可能并不明显。如果仅依赖阶段性人工判断,往往难以及时发现早期异常。 超声波成像在线泄漏监测系统尤其适合关注以下区域: 输送管线连接部位 阀门、法兰及密封结构处 磨损风险较高的转接区域 长周期运行后的重点监测位置 图3_煤粉输送系统中的连接点、法兰与转接区域,是在线监测部署与重点复核的重要位置。 从企业管理角度看,煤粉泄漏在线监测的价值不只在于找到问题点,还在于减少持续性的物料损失、降低积尘与维护压力,并尽量避免输送系统稳定性被长期侵蚀。 五、合成气泄漏监测:面向高风险介质的持续预警与快速定位 与煤粉泄漏相比,合成气泄漏对安全管理提出了更高要求。合成气通常具有易燃、易爆等特征,一旦泄漏,企业不仅要关注介质损耗,更要关注现场风险控制和装置稳定运行。 在这类场景下,时间非常关键。越早发现异常,越有利于将风险控制在早期阶段;越快定位异常点,越有利于提高处置效率。 超声波成像在线泄漏监测系统在合成气场景中的应用价值,主要体现在: 适合对管道、阀组、法兰、接口等区域开展连续监测 帮助现场更直观识别异常区域 降低单纯依赖人工排查带来的响应滞后 为后续复核、检修和风险处置提供明确方向 图4_合成气管网中的阀组、法兰与关键接口区域,需要更高效的持续预警与快速定位手段。 对于高风险介质管理而言,这种方案的意义在于尽量缩短从“异常出现”到“系统识别、人员响应、安排处置”之间的时间,帮助现场把隐患控制在更早阶段。 六、在线监测方案的核心价值,在于更早预警与持续掌握风险变化 对于气化炉装置而言,真正重要的不只是某一次发现了异常,而是能不能持续掌握重点区域的状态变化。在线监测方案的价值,正在于把“阶段性发现问题”升级为“长期掌握风险趋势”。 让重点区域从“定期看一次”变成“持续在线关注”。 关键位置不再依赖人工到场后才重新确认状态。 让异常发现从“依赖人工到场”变成“更早自动识别”。 异常一旦出现,更容易被系统及时捕捉。 让后续处置从“先怀疑有问题”变成“先获得更明确的异常位置与依据”。 这会直接影响响应效率。 让风险管理从单次排查升级为更连续的管理机制。 让装置管理更接近长期、稳定、可追踪的状态管理方式。 这也是为什么在气化炉、煤化工和高风险气体场景中,在线监测比单纯的阶段性排查更有现实意义。 七、结语 在气化炉运行场景中,煤粉与合成气泄漏监测始终是企业安全管理和设备管理中的重点任务。面对复杂工况和高风险介质,传统检测方式已经越来越难以完全满足更早预警、连续监测和可视化定位的需求。 以超声波成像为核心的在线泄漏监测系统,为气化炉煤粉与合成气泄漏管理提供了一种更高效的新方案。它不仅有助于更早发现异常、缩短定位时间,也有助于企业在安全生产、装置稳定运行和降本增效之间实现更好的平衡。 如果您正在评估气化炉煤粉或合成气泄漏在线监测方案,或希望先从重点区域开展部署验证,欢迎联系兆华团队,结合具体工况获取更有针对性的应用建议与产品支持。 八、FAQ 气化炉煤粉与合成气泄漏监测为什么比普通工业场景更难? 因为这类场景通常同时具备设备密集、管线复杂、运行连续、高风险介质多和接近条件受限等特点。很多异常并不是“看一眼就能确认”的问题,而是需要更早预警、持续监测和进一步定位。 超声波成像在线监测系统更适合什么场景? 它更适合重点区域长期部署、需要持续预警的场景,尤其适用于高风险介质区域、不易接近位置、连接点密集区域以及连续运行要求高的装置。 煤粉和合成气场景能用同一类系统开展监测吗? 在很多现场应用中可以共用同一类超声波成像在线监测系统,但实际效果仍与工况、介质特性、现场噪声环境和部署方式有关。企业在选型时,通常需要结合具体场景做针对性评估。 这种方案的核心价值是什么? 核心价值不只是“发现可能存在泄漏”,而是帮助现场更早完成风险识别、持续监测和异常定位,让泄漏问题更容易转化为可执行的处置任务。 如果企业准备开始做这类在线监测,建议先从哪里入手? 通常建议优先从高风险、难接近、连接点密集或历史上更容易出现异常的区域开始,例如煤粉输送关键连接点、合成气阀组、法兰、接口和重点管段。先从重点区域部署,更容易形成可见成果。
典型测试场景
实测结论: 在本次3 台 SonoDAQ 的 PTP 同步采集测试中,OpenTest 实时监测结果显示,各测试通道相对于 CH1 参考通道的同步偏差均保持在 40 ns 以内;通过示波器对两台设备的 1PPS 信号进行24h边沿对比,测得两路1PPS 信号时间差在 30 ns 以内。该结果说明,在本次测试配置下,SonoDAQ 的同步能力不只体现在标称参数上,也可以在实际采集链路中被监测、验证和复现。 在多通道、多设备的数据采集场景中,时间同步不是参数表上的一个数字,而是决定测试数据能否被准确对齐、分析和复现的基础能力。尤其在声学阵列、波束形成、声源定位、NVH 分析和分布式振动测试中,微小的时间偏差都会被放大为相位误差、到达时间差误差或事件定位误差。 因此,真正值得关注的不只是设备是否支持高精度同步,而是在实际组网、实际软件监测和实际采集任务中,同步性能能否稳定落地。本次测试围绕 SonoDAQ 的 PTP 同步功能展开,并通过 OpenTest 对同步状态和同步精度进行实际验证。 为什么要用 PTP 做同步采集 PTP,即 Precision Time Protocol,常见标准为 IEEE 1588。它通过以太网在多台设备之间建立统一时间基准,并通过主时钟与从时钟之间的时间戳交互,计算网络传输延迟和时钟偏差,持续校准各设备的本地时钟。 与常见的 NTP 相比,PTP 更适合工业测量和数据采集这类高精度场景。特别是在支持硬件时间戳的设备中,PTP 可以显著降低网络延迟和软件处理带来的不确定性,让多台采集设备在同一时间轴下工作。 图1_PTP 通过主时钟与从时钟交换时间戳,建立统一时间基准 SonoDAQ 如何实现灵活组网 SonoDAQ 支持 IEEE 1588 PTP 高精度时间同步,可通过标准以太网在多台采集设备之间建立统一时间基准。对于从单设备多通道到多设备分布式采集的测试系统,PTP 可以减少额外同步线缆和触发线缆,让系统部署更简洁,也更容易扩展。 根据测试规模和现场部署需求,SonoDAQ 支持两种典型连接方式:中小规模系统可采用菊花链连接,快速完成设备串接;多设备、大通道数或分布式测点场景,则可通过支持 IEEE 1588 的 PTP 交换机组网,即星型连接,提升系统扩展性和现场布置灵活性。 图2_SonoDAQ 支持菊花链与星型两种典型同步连接方式 测试方案:3 台 SonoDAQ 与 OpenTest 的实测监测 为了验证 SonoDAQ 的 PTP 同步性能,我们搭建了由 3 台 SonoDAQ 组成的同步采集系统,并在 OpenTest 中开启 PTP 同步功能,对同步状态和同步精度进行实时监测。测试中,同一测试信号被分别接入不同通道、不同板卡和不同设备,用于覆盖多设备采集系统中最常见的同步关系。 测试项目本次测试配置测试设备3 台 SonoDAQ同步方式IEEE 1588 PTP测试软件OpenTest参考通道CH1验证关系同一设备不同通道、同一设备不同板卡、不同 SonoDAQ 设备之间信号接入同一测试信号分别接入 CH1、CH2、CH3、CH4、CH5外部交叉验证两台 SonoDAQ 设备的 1PPS 信号接入示波器进行边沿对比结果表达OpenTest 显示相对于参考通道的同步偏差;示波器显示 1PPS 边沿时间差 在本次测试中,CH1 作为参考通道;CH2 用于验证同一设备内不同通道之间的同步精度;CH3 用于验证同一设备内不同板卡之间的同步精度;CH4 和 CH5 用于验证不同 SonoDAQ 设备之间的同步精度。OpenTest 可实时显示各通道相对于参考通道的同步偏差,便于用户在测试过程中直接判断系统是否处于稳定同步状态。 图3_硬件环境搭建 实测结果:同步偏差小于 40 ns 图4_OpenTest 中的 PTP 同步精度监测结果 如图4所示,测试结果表明,在同一实验配置下,无论是同设备不同通道、同设备不同板卡,还是不同设备之间,OpenTest 显示各测试通道相对于 CH1 参考通道的同步偏差均保持在 40 ns 以内。 为进一步交叉验证同步结果,我们将两台 SonoDAQ 设备的PTP同步时钟 1PPS 信号接入示波器的CH1和CH2进行边沿抖动对比。运行24h后示波器结果显示如图5,示波器的CH1作为触发锁定,CH2的抖动余辉宽度在 30 ns 以内。这也意味着系统的同步表现不只停留在标称指标上,而是可以在真实采集链路中被 OpenTest和示波器监测、验证和复现。 图5_两台 SonoDAQ 设备 1PPS 信号24h边沿抖动测试 测试结果汇总如下表: 验证对象对应通道 / 信号验证目的实测结果同一设备不同通道CH1 与 CH2验证同设备内通道间同步一致性< 40 ns同一设备不同板卡CH1 与 CH3验证同设备内跨板卡同步一致性< 40 ns不同设备之间CH1 与 CH4 / CH5验证多设备同步采集一致性< 40 ns1PPS 外部实测验证两台 SonoDAQ 的 1PPS 信号通过示波器对比边沿时间差< 30 ns 说明:本文中的“40 ns 以内”指 OpenTest 在本次测试配置下显示的各测试通道相对于 CH1 参考通道的同步偏差。实际项目中的同步表现会受到网络拓扑、PTP 交换机、线缆、时钟源和现场电磁环境等因素影响,建议在正式项目实施时结合现场条件进行确认。 对工程测试意味着什么 对于声学阵列、波束形成和声源定位,通道间时间偏差会直接影响相位关系和到达时间差计算;对于 NVH 分析和振动测试,跨测点数据的时间一致性会影响频域分析、相关性分析和事件定位结果。SonoDAQ 的 PTP 同步能力能够帮助多通道数据在统一时间轴下采集,降低由采集系统引入的时间误差。 对于分布式工业监测、车辆测试、轨道交通测试和大型设备测试,PTP 同步还能减少长距离同步布线需求。新的采集节点接入同一 PTP 网络并完成同步后,即可加入原有同步采集系统,使测试系统从单设备采集平滑扩展到多设备分布式采集。 对用户而言,同步精度的价值不只是参数更好,而是能够减少声源定位、相位分析和跨测点事件分析中的采集误差来源。通过 OpenTest 实时查看同步状态,工程师可以在测试现场及时判断系统是否处于可靠同步状态,降低测试后才发现数据不可用的风险。 典型应用场景 应用场景同步采集带来的价值声学阵列 / 声源定位降低通道间时间偏差对相位关系、到达时间差和定位结果的影响NVH 与振动测试提高跨测点数据在频域分析、相关性分析和事件定位中的一致性分布式工业监测减少长距离触发线和同步线部署难度,便于多测点扩展车辆与轨道交通测试支持多设备、多位置同步采集,便于整车或系统级数据对齐大型设备测试支持从单设备采集扩展到多设备、更多通道的同步测试平台 图6_SonoDAQ PTP 同步适用的典型测试场景 结语 PTP 为多设备数据采集系统提供了统一时间基准,是实现高精度同步采集的重要技术基础。借助 SonoDAQ 与 OpenTest,用户可以通过菊花链或星型连接灵活组网,快速构建多设备同步采集系统,并在测试过程中实时查看同步状态和同步偏差。 从本次实测结果来看,SonoDAQ 在多设备、多通道同步采集场景中实现了 40 ns 以内的同步误差,并通过 1PPS 示波器对比完成交叉验证,可为声学测试、振动测试、声源定位、NVH 分析和分布式工业监测等应用提供可靠的数据基础。 想了解 SonoDAQ 在声学阵列、NVH、分布式振动测试中的同步采集方案?可联系我们获取完整测试方案、OpenTest 演示或多通道系统配置建议。
CRY8020、CRY8121 和 CRY2622M 声学成像设备选型封面图
很多企业在第一次接触声学成像设备时,问题并不是“要不要用声像仪”,而是“不知道该选哪一种”。口袋式设备看起来轻便,手持式设备更适合现场巡检,固定式声学成像模块又能做长期在线监测。真正影响选型的,往往不是单一参数,而是你的现场到底要解决什么问题、多久巡检一次、风险等级有多高,以及是否需要持续报警。 本文会用一个更贴近现场的方式,帮你判断:什么时候适合选口袋式声学成像仪,什么时候应该用手持式声像仪,什么时候又该考虑固定式声学成像模块。 声学成像设备:通过麦克风阵列采集声音信号,并利用波束成形(Beamforming)等算法把声源位置叠加到可见图像上的检测设备,常用于工业现场的泄漏、局放和异响定位。 声学成像设备应该怎么选 图1_口袋机、手持式、固定式适用场景对比 为什么声学成像设备选型比看起来更重要 声学成像设备的核心价值,是把看不见的异常声源变成可视化图像。它可以帮助现场人员更快定位压缩空气泄漏、气体泄漏、局部放电、异常摩擦、阀门内漏或设备异响。 但不同设备形态对应的使用方式完全不同。选错设备,短期看只是“不太顺手”,长期看会影响巡检效率、漏检风险、数据留存和维护成本。 举个常见情况:如果现场只是需要维修人员每天随身快速排查几个设备点位,轻量化设备更容易被真正用起来;如果是大型工厂做周期性巡检,手持式声像仪更适合完成定位、拍照、记录和报告;如果是危险气体区域、无人值守区域或高压电力设备,则固定式声学成像模块更适合做长期监测和远程告警。 所以,声学成像设备选型的第一步,不是问“哪个型号更强”,而是先问:这个现场到底要做临时排查、周期巡检,还是连续监测? 现实现场里,声学成像设备通常被用在哪里 声学成像设备常见于三类现场:能源损耗、安全风险和设备可靠性。 第一类是压缩空气、真空系统、气体管道等泄漏场景。泄漏点往往体积小、位置分散,传统听音或肥皂水排查效率低,在噪声较大的车间里尤其明显。声学成像可以把泄漏产生的高频声音叠加到可见图像上,帮助人员快速确认漏点位置。 第二类是电力局部放电场景。局放可能发生在开关柜、绝缘子、电缆终端、变压器周边等位置。很多时候,现场人员看不到明显异常,但放电过程会伴随可被声学设备捕捉的声音特征。声学成像的价值,是把“疑似异常”进一步定位到具体设备或区域。 第三类是工业设备异响和高风险区域巡检。例如化工、钢铁、煤矿、能源、数据中心、管廊等场景,人工巡检面临噪声大、风险高、点位多、复核难的问题。固定式或手持式声学成像设备可以帮助现场把异常声源定位、记录并形成复核依据。 这些场景看起来都叫“声学成像”,但选型逻辑并不一样。临时排查、周期巡检和在线监测,是三种完全不同的工作方式。 为什么大家知道要用声学成像,却还是很难选对 很多选型困难来自一个误区:把所有声学成像设备都当成同一种工具。 实际上,口袋式、手持式和固定式声学成像设备的差别,不只是尺寸不同。它们背后对应的是不同的工作流程。 口袋式设备更像一线人员的快速筛查工具,强调便携、启动快、随手用。它适合让更多维护人员在日常巡检中快速发现明显异常,但不一定承担复杂报告和长期监测任务。 手持式声学成像仪更适合专业巡检人员使用。它通常承担更完整的现场检测流程,包括扫描、定位、拍照、记录、复核和报告输出。对于压缩空气泄漏、局放巡检、设备异响排查等任务,手持式设备往往是最通用的选择。 固定式声学成像模块则不是“拿着走”的设备。它更适合长期安装在关键区域,对泄漏、局放或异常声音进行持续监测。它的价值不在于单次巡检效率,而在于无人值守、连续观察和远程预警。 换句话说,同样是声学成像,真正要选的是“工作方式”,不是只选“设备外形”。 声学成像设备选型判断表 下面这张表可以作为初步判断工具。 现场需求 更适合的设备形态 主要原因 典型场景 日常快速筛查 口袋式声学成像仪 轻便、随身、上手快 车间点检、简单泄漏筛查、运维人员日常巡检 周期性专业巡检 手持式声学成像仪 检测能力完整,适合定位、记录和报告 压缩空气泄漏、局放排查、阀门内漏、设备异响 高风险区域监测 固定式声学成像模块 可长期安装,适合连续监测和远程告警 化工、煤矿、危险气体区域、无人值守区域 电力设备长期观察 电力版固定式声学成像模块 适合局放类异常的在线监测 开关柜、变电站、配电房、电缆终端 防爆区域使用 防爆版固定式声学成像模块 需要满足危险环境下的部署要求 石油化工、煤化工、易燃易爆场所 如果只看便携性,口袋式设备很有吸引力;如果要完成系统化巡检,手持式设备更稳;如果现场风险高、巡检频率高,或者不希望人员频繁进入现场,固定式模块的价值会更明显。 这一判断表不是替代技术评估,而是帮你先把方向分清:先确定使用方式,再进入具体型号和参数比较。 图2_口袋式声学成像仪和手持式声学成像仪的适用场景对比 但先会选型还不够,关键是要匹配巡检流程 设备选对只是第一步。真正影响使用效果的,是它能不能进入你的现场流程。 如果企业原本没有固定巡检制度,再好的声像仪也可能只在试用阶段被频繁使用,之后慢慢闲置。相反,如果现场已经有点检路线、异常记录、维修闭环和复核机制,声学成像设备就能很自然地嵌入流程。 对于口袋式设备,重点是让一线人员愿意随身携带、愿意在发现异常时快速扫一遍。它的价值在“发现得更早”。 对于手持式设备,重点是建立专业巡检流程。例如按区域扫描、标记异常点、记录图像、生成报告、安排维修,再在维修后复核。它的价值在“定位得更准,闭环更完整”。 对于固定式模块,重点是与现场监控、报警、运维平台或值班流程结合。它的价值在“持续看守关键区域”,尤其适合人员不方便频繁进入的场所。 所以,选型时要问的不只是“设备能不能测”,还要问“谁来用、多久用一次、结果给谁看、异常之后怎么处理”。 声学成像为什么适合做泄漏、局放和异响定位 声学成像适合这些场景,是因为很多异常并不会先以肉眼可见的方式出现,而是先以声音形式暴露出来。 压缩空气泄漏和气体泄漏通常会产生高频声信号。在嘈杂车间里,人耳很难准确判断漏点方向,传统单点式检测也容易耗时。声学成像通过麦克风阵列和波束成形(Beamforming)算法,把声音来源叠加到画面上,让现场人员直接看到可疑区域。 局部放电也是类似逻辑。放电早期不一定有明显热异常,也不一定能通过肉眼发现,但声学信号可能已经出现。声学成像可以帮助人员在安全距离外进行非接触式定位,减少靠近高压设备的风险。 设备异响、阀门内漏、轴承异常等问题,也常常需要从“听到异常”进一步走到“定位异常”。声学成像的优势,就是把主观听感变成更直观的可视化判断。 同时也要注意,声学成像更适合作为异常声源定位和复核工具,不应替代现场既有的安全规程、电气试验、气体报警或设备保护体系。 CRYSOUND 的声学成像产品线覆盖轻量化巡检、手持检测和固定式在线监测等不同形态。例如,CRY8020 系列口袋声学成像仪更适合快速排查;CRY8121 气体版声学成像仪适合现场巡检和报告留存;CRY2613M 防爆版固定式声学成像模块适合危险环境下的长期监测;CRY2622M 电力版固定式声学成像模块则更贴近电力局放监测场景。 这里的关键不是把所有设备混在一起推荐,而是让设备形态和现场任务一一对应。 一个更实际的现场流程:初筛 → 定位 → 记录 → 复核 → 长期监测 对大多数工厂来说,声学成像设备不是孤立使用的,而是嵌入一个完整的异常处理流程。 初筛:用口袋式或手持式声学成像设备快速扫查重点区域,判断是否存在明显异常声源。 定位:对可疑点位进行近距离确认,结合画面、频段、距离和现场设备状态判断异常来源。 记录:保存声学图像、现场照片、点位信息和检测时间,避免后续维修人员找不到同一个位置。 复核:维修后再次检测,确认泄漏、局放或异响是否已经消失或下降。 长期监测:对于高风险、反复出现或人员不便进入的区域,考虑部署固定式声学成像模块进行持续监测。 这个流程能避免一个常见问题:只发现异常,却没有形成闭环。声学成像真正的价值,不只是“看到声音”,而是帮助现场把异常发现、定位、处理和复核连接起来。 FAQ 口袋式声学成像仪可以替代手持式声像仪吗? 不建议简单替代。口袋式设备更适合快速筛查和日常点检,优势是轻便、随手用。手持式声像仪更适合专业巡检、复杂定位和报告留存。如果现场只是做初筛,口袋式设备很合适;如果要形成完整巡检闭环,手持式设备通常更稳妥。 固定式声学成像模块适合所有现场吗? 不适合。固定式模块更适合关键点位、危险区域、高频巡检区域或无人值守场景。如果现场异常点位分散、巡检路线经常变化,手持式设备可能更灵活。固定式模块的价值在于长期监测,而不是替代所有移动巡检。 手持式和固定式应该二选一吗? 很多现场并不是二选一,而是组合使用。手持式设备适合巡检人员做范围排查和复核,固定式模块适合守住高风险区域。对于大型工厂,移动巡检和固定监测配合使用,往往比单一设备更合理。 如果预算有限,应该先买哪一种? 可以先看现场的主要任务。如果目标是快速发现泄漏、局放或异响,并且点位分散,优先考虑手持式或口袋式设备。如果目标是监测一个高风险区域,并且需要持续报警,则固定式模块更值得优先评估。 声学成像设备选型最容易忽略什么? 最容易忽略的是使用流程。很多人只比较参数,却没有想清楚谁来用、多久用一次、异常怎么记录、维修后怎么复核。声学成像设备要真正发挥价值,必须进入现场的巡检和维修闭环。 联系我们 如果你正在评估声学成像设备选型,可以先整理三个信息:主要检测对象、巡检频率、是否需要连续监测。CRYSOUND 可以根据你的现场任务,帮助判断更适合使用口袋式、手持式,还是固定式声学成像模块。 需要确认声学成像设备选型?请联系 CRYSOUND 获取方案建议。
可穿戴音频设备正在变得越来越小、越来越智能,也越来越复杂。从 TWS / OWS 耳机、骨传导耳机、助听器、智能眼镜到智能手表 / 手环,现代可穿戴设备的音频质量,已经不能只靠一条频率响应曲线来判断。 在真实产线中,一台设备可能频响测试合格,但用户体验仍然很差。例如,它可能存在异常失真、杂音、漏气、麦克风灵敏度漂移、主动降噪效果不稳定、左右声道不一致、声学密封不良,或者因为装配问题产生机械异响。 因此,可穿戴设备的产线音频测试必须超越传统频响测试。完整的终检音频测试系统不仅要验证扬声器的声学输出,还要覆盖麦克风性能、异常音检测、降噪功能、声学泄漏、信号通路、电气性能和生产一致性。 本文将系统说明:可穿戴音频设备在产线上应该测什么,为什么频响测试不够,以及如何建立更可靠的自动化音频测试流程。 图1_用于生产测试的常见可穿戴音频设备 为什么可穿戴设备的音频测试更复杂? 相比传统扬声器或简单音频模组,可穿戴设备的测试难度更高。 首先,可穿戴设备的声学结构非常紧凑。扬声器位置、声孔、声学网布、壳体密封、泄压孔、胶水装配等任何微小变化,都可能影响声压级、低频响应、失真和噪声表现。 其次,可穿戴设备通常贴近耳朵或人体使用。用户对轻微缺陷更加敏感,例如轻微的 Buzz 杂音、左右音量不一致、底噪偏高、麦克风拾音异常,都可能直接影响主观体验。 第三,很多可穿戴设备集成了多个声学部件。一副 TWS 耳机可能包含扬声器、前馈降噪麦克风、反馈麦克风、通话麦克风、泄压孔、声学网布和 DSP 算法。智能眼镜或 AR/VR 设备还可能包含开放式扬声器、麦克风阵列、骨传导传感器和空间音频算法。 最后,可穿戴设备的音频性能高度依赖佩戴状态和密封条件。产品在自由场下表现正常,不代表放入人工耳、耦合腔或模拟佩戴夹具后仍然稳定。 因此,产线测试不能只看单个器件规格,而应该关注整机装配后的真实声学表现。 图2_TWS耳机结构 频响很重要,但只是起点 频率响应仍然是产线音频测试中最重要的项目之一。它可以反映设备在不同频率下的声输出能力,帮助识别扬声器损坏、声孔堵塞、密封不良、调音偏差或器件一致性问题。 在可穿戴设备中,频响测试通常用于检查扬声器输出一致性、左右声道平衡、低频因漏气导致的衰减、高频因网布或声孔堵塞导致的损失、与 Golden Sample 的偏差,以及是否超出上下限容差曲线。 但是,频响并不能发现所有问题。一台设备可能频响合格,但存在明显 Rub & Buzz 异响;也可能声压正常,但麦克风拾音异常;还可能扬声器测试合格,但 ANC 主动降噪功能失效。某些机械异响、失真或装配缺陷,在普通频响曲线上并不明显。 所以,频响应该被视为音频质量控制的一部分,而不是全部。 可穿戴设备产线音频测试流程图 图3_可穿戴设备生产音频测试工作流程 可穿戴设备产线音频测试的核心项目 一个完整的可穿戴设备产线音频测试方案,通常应覆盖以下测试类别。 1. 声压级与输出灵敏度测试 声压级,通常简称 SPL,用于衡量设备在特定测试条件下的输出响度。对于可穿戴设备来说,SPL 一致性非常重要,因为用户会直接感受到不同设备、左右声道或不同批次之间的音量差异。 常见产线测试内容包括指定频点 SPL、指定频段平均 SPL、最大输出声压、左右声道声压平衡,以及与 Golden Sample 的灵敏度偏差。 对于 TWS 耳机、颈挂耳机、智能眼镜和助听相关设备,SPL 一致性会直接影响响度感知、佩戴舒适度和声像稳定性。如果 SPL 偏低,可能原因包括扬声器损坏、声孔堵塞、装配漏气、增益设置错误或声学结构异常。如果 SPL 偏高,则可能与器件选型错误、校准问题或调音参数不一致有关。 2. 总谐波失真测试 总谐波失真,简称 THD,用于衡量设备在播放声音时产生的非线性失真。产线中,THD 测试可以帮助发现扬声器缺陷、振膜损伤、机械擦碰、漏气或非线性声学问题。 可穿戴设备中的微型扬声器尺寸小,工作空间有限,往往更接近机械极限。因此,有些产品在频响上看起来正常,但在某些频段或较高声压下会出现异常失真。 THD 测试通常与扫频测试结合进行。测试系统播放受控信号,通过测量麦克风或耦合腔采集声输出,并计算不同频率下的失真成分。典型产线指标包括 THD 曲线、关键频点 THD、指定声压下的 THD、异常失真峰值,以及与 Golden Sample 或限值曲线的比较。 对于可穿戴产品,失真测试不仅是音质评估,也是识别早期机械缺陷和装配问题的重要手段。 3. Rub & Buzz 异常音检测 Rub & Buzz 是小型扬声器和可穿戴音频设备产线测试中非常关键的一项。它用于检测由机械缺陷、部件松动、振膜擦碰、异物、粘接不良或共振问题引起的异常声音。 很多设备可以通过频响和 SPL 测试,但仍然存在明显的 buzzing、rattling、clicking 或 scraping 等异常声。这类问题用户非常容易感知,也容易导致退货和投诉。 Rub & Buzz 测试尤其适用于 TWS 耳机、开放式耳机、智能眼镜、骨传导设备、AR/VR 头显、微型扬声器模组和助听相关设备。 在自动化产线中,Rub & Buzz 通常通过高分辨率声学分析完成。系统在扫频或阶梯音测试过程中识别异常非线性成分、瞬态噪声或高阶失真特征。这些缺陷往往不会在普通频响曲线上明显体现。 一个好的 Rub & Buzz 测试方案需要同时满足三个要求:速度快、重复性好、能够识别真实缺陷,同时避免过多误判。 4. 麦克风灵敏度与频响测试 大多数可穿戴设备都会集成一个或多个麦克风。这些麦克风可能用于通话拾音、降噪、透明模式、语音助手、环境声检测或波束成形。 产线麦克风测试应覆盖麦克风灵敏度、麦克风频率响应、信噪比、麦克风极性或相位、麦克风通道映射、本底噪声和麦克风阵列一致性。 对于多麦克风产品,通道映射尤其重要。一台设备可能同时包含前馈降噪麦克风、反馈麦克风、通话麦克风和环境声麦克风。如果某一路麦克风装反、堵塞、密封不良或连接错误,设备可能仍能开机,但实际通话、降噪或透明模式会失效。 麦克风测试可通过校准声源、人工嘴、声学测试箱或专用麦克风测试夹具完成。关键是建立稳定、可重复的声场,并将麦克风输出与预设限值比较。 5. ANC 主动降噪与通透模式测试 主动降噪,简称 ANC,已经广泛应用在耳机、头戴设备、智能眼镜和部分可穿戴通信设备中。相比基础扬声器或麦克风测试,ANC 测试更复杂,因为它取决于扬声器、麦克风、密封、DSP 算法和声学泄漏之间的综合作用。 产线 ANC 测试可包括降噪深度、关键频段降噪效果、前馈 / 反馈麦克风功能、透明模式增益与响应、左右降噪一致性、ANC 工作时异常噪声,以及与密封相关的性能波动。 对于大规模量产,不一定需要对每台产品做完整实验室级 ANC 测试。更实际的目标是验证 ANC 系统是否正常工作,以及其性能是否落在可接受范围内。 常见做法是在声学测试箱或专用夹具中播放受控噪声,测量残余声、麦克风响应或系统输出,并与由 Golden Sample 和量产数据确定的阈值进行比较。 6. ENC 环境降噪测试 环境降噪,通常简称 ENC,主要用于提升通话、语音指令和上行语音传输质量。与 ANC 主要改善用户听到的环境噪声不同,ENC 更关注麦克风拾取到的语音是否清晰,以及设备在嘈杂环境下能否有效抑制背景噪声。 对于 TWS 耳机、智能眼镜、AR/VR 头显和可穿戴通信设备,ENC 性能通常依赖多麦克风阵列、波束成形、回声消除、风噪抑制、DSP 算法和蓝牙上行音频链路。如果麦克风通道接错、灵敏度偏差过大、声孔堵塞、算法参数错误或固件配置异常,产品可能仍然可以正常播放声音,但通话时会出现人声小、噪声大、断续、发闷或拾音方向异常等问题。 产线 ENC 测试主要为 ENC 开启和关闭状态下的差异对比。在量产测试中,通常不需要对每台产品做完整主观通话评价。更可行的方式是在声学测试箱或专用夹具中使用人工嘴播放标准语音或语音模拟信号,同时加入受控背景噪声,通过蓝牙、USB 或测试接口采集设备上行音频输出,并与 Golden Sample 或产线限值进行比较。 一个可靠的 ENC 产线测试方案,应重点验证麦克风阵列是否工作正常、算法是否正确启用、上行语音链路是否稳定,以及噪声抑制效果是否满足量产一致性要求。 7. 声学泄漏与密封测试 对于入耳式、半入耳式和带密封结构的可穿戴设备,声学密封会直接影响低频、ANC 效果和用户体验。密封不良可能来自壳体缝隙、网布装配、泄压孔异常、耳塞套问题、装配不良或夹具定位不稳定。 声学泄漏会导致低频不足、ANC 降噪深度下降、左右声道响应不一致、失真增加、产线测试重复性变差,以及用户反馈声音单薄或降噪差。 产线泄漏测试可以通过低频响应、压力变化或声学传递特性分析完成。对于耳机和助听类设备,人工耳、耳模拟器或设计良好的耦合腔非常关键。夹具必须保证重复的放置位置和密封条件,否则测试系统可能会把夹具误差误判为产品不良。 8. 极性、相位与左右一致性测试 极性和相位错误看似简单,但影响严重。如果扬声器极性接反,设备仍然可以发声,但声像、低频、ANC 和空间音频效果都会受到影响。 对于左右声道产品,左右一致性也非常关键。用户很容易感受到两只耳机或两个声道之间的响度、音色或底噪差异。 产线中应检查扬声器极性、麦克风极性、左右 SPL 平衡、左右频响匹配、相位一致性,以及通道连接和映射关系。对于多扬声器或空间音频设备,相位和通道一致性更加重要,因为声场重建依赖准确的时间关系和声学一致性。 9. 阻抗与电声通路检查 虽然声学测试很重要,但电气测试同样不可忽视。扬声器阻抗、电流消耗、信号通路完整性和连接可靠性,可以帮助发现焊接缺陷、开路、短路、器件错误或接触不良。 常见电气音频测试包括扬声器阻抗、直流电阻、开短路检测、播放时电流消耗、功放输出检查、音频信号通路验证,以及连接器和触点可靠性检查。 对于结构紧凑的可穿戴设备,电气测试与声学测试通常会被集成到同一个自动化工站,以缩短节拍并增强数据追溯。 10. 蓝牙音频与功能性音频测试 很多可穿戴设备依赖无线音频传输,这也带来了额外的产线风险。即使声学器件正常,产品仍可能因为蓝牙连接、编解码配置、音频延迟、固件设置或无线音频链路不稳定而失败。 产线功能音频测试可包括蓝牙配对与连接、音频播放验证、录音链路验证、通话链路测试、Codec 或 Profile 确认、延迟检查、按键或触控音频功能、提示音或语音提示验证。 并非每条产线都需要对每台产品做完整无线性能测试,但对于成品终检,基础功能性音频验证通常是必要的。 推荐的可穿戴设备产线音频测试配置 图4_可穿戴音频制作测试系统的架构 组成部分作用测量麦克风采集扬声器声输出或声泄漏人工耳 / 耳模拟器 / 耦合腔模拟佩戴状态,提高测试重复性声学测试箱降低环境噪声,提高测量稳定性校准声源 / 人工嘴为麦克风测试提供稳定声输入音频分析仪或数据采集硬件生成测试信号并采集声学 / 电气响应蓝牙适配器建立蓝牙连接通路,完成蓝牙音频测试自动化测试软件控制测试流程、分析数据并输出 Pass/Fail夹具与定位机构保证产品放置、压合和密封一致条码 / MES 集成将测试数据绑定到序列号、批次和产线Golden Sample 管理建立参考曲线和量产容差限值 对于可穿戴设备来说,夹具设计往往和测试仪器同样重要。如果夹具重复性不好,就会导致误判、测试波动和产线排查困难。 图5_兆华电子可穿戴音频测试方案 如何定义通过/不通过标准 可穿戴设备产线测试中,最难的部分之一是设定合理的合格 / 不合格标准。限值太宽,缺陷品可能流出;限值太严,良品可能被误杀,影响良率和制造成本。 实际可行的判定策略通常包括: Golden Sample 测量: 选择经过确认的良品样机,在稳定测试条件下测量其声学和电气性能。 建立上下限容差曲线: 针对频响、SPL、THD、麦克风灵敏度等项目设定可接受范围。 分析制程能力: 通过量产数据评估波动范围、Cpk、良率和不良分布。 控制误判与漏判: 结合复测结果、失效分析和客诉数据,不断优化限值。 验证夹具重复性: 确保测试波动来自产品本身,而不是夹具或环境。 对于可穿戴设备,产线限值不能简单照搬研发实验室指标。它必须综合考虑测试重复性、节拍、夹具公差和真实制造波动。 音频测试可以发现哪些常见产线问题? 设计良好的产线音频测试系统,可以识别许多视觉检查难以发现的问题,例如扬声器声孔堵塞、麦克风孔堵塞、声学网布粘接不良、扬声器振膜损伤、内部零件松动、壳体漏气、扬声器或麦克风型号错误、极性接反、左右声道不平衡、ANC 功能异常、蓝牙音频链路异常、固件或 DSP 配置错误、焊接或连接器接触不良、失真过高,以及 Buzz、Rattle 等异常音。 这些问题往往无法通过目检稳定识别。自动化音频测试能够提供更客观、更可追溯的质量控制手段。 测试覆盖率与产线节拍的平衡 产线测试必须在质量覆盖和测试节拍之间取得平衡。测试太简单,容易漏掉关键缺陷;测试太复杂,又会拖慢产线、增加成本。 对于可穿戴设备,通常可以将测试分为不同层级:器件级声学测试、半成品测试、整机装配测试、成品终检音频测试,以及抽检型高级性能测试。 高风险项目,例如扬声器输出、麦克风功能、Rub & Buzz、极性和泄漏,通常建议在每台产品上测试。更复杂的测试,例如完整 ANC 曲线分析或长时间蓝牙性能测试,则可以根据产品等级和产线要求放在特定工站。 最好的测试方案不一定是最长的测试流程,而是在可接受节拍内,稳定发现真实产线缺陷的方案。 建立可追溯的音频质量系统 现代可穿戴音频生产不应只记录 Pass 或 Fail。制造商更需要可追溯的数据,用于制程控制、失效分析、供应商管理和持续改进。 一个完整的产线音频测试系统,建议记录产品序列号或条码、测试时间和工站编号、操作员或产线信息、频响曲线、SPL 与灵敏度数据、THD 与 Rub & Buzz 结果、麦克风测试结果、ANC 或泄漏测试结果、Pass/Fail 判定、不良代码、Golden Sample 版本、夹具和校准状态。 通过这些数据,工程和质量团队可以识别趋势、比较不同产线、发现夹具漂移、分析供应商差异,并降低售后退货风险。 兆华电子CRYSOUND 如何支持可穿戴设备产线音频测试? CRYSOUND 可提供测量麦克风、声学测试系统、数据采集硬件和自动化测试软件,用于可穿戴设备产线音频测试。针对不同类型的可穿戴产品,CRYSOUND 可支持扬声器输出、麦克风性能、Rub & Buzz 异常音、声学泄漏、ANC 相关测试和自动化 Pass/Fail 数据追溯。 根据产品类型和产线流程,CRYSOUND 可协助配置测量麦克风与声学传感器、人工耳或耦合腔测试夹具、声学测试箱、多通道数据采集硬件、自动化音频测试软件、产线测试流程、条码和数据追溯、Golden Sample 与容差曲线管理,以及 MES 或工厂质量系统集成。 对于可穿戴设备,目标不是简单增加测试项目,而是建立一个稳定、高效、可量产落地的音频质量控制流程。 图6_兆华电子双腔可穿戴音频制作测试系统 结论 频率响应仍然是可穿戴音频设备的重要测试项目,但它已经远远不够。现代可穿戴产品集成了扬声器、麦克风、主动降噪算法、紧凑声学结构、无线音频链路和复杂装配工艺,每一项都可能带来产线波动和质量风险。 可靠的产线音频测试系统,应覆盖频响、SPL、THD、Rub & Buzz、麦克风性能、ANC 与 ENC 功能、声学泄漏、极性、阻抗、蓝牙音频以及可追溯的 Pass / Fail 数据。 对于可穿戴音频产品来说,从“只看频响”升级到“完整音频质量控制”,是提升产品一致性、减少客诉和保护品牌口碑的关键一步。 如果你正在搭建或升级可穿戴音频设备产线测试工站,CRYSOUND 可以从测量硬件、声学夹具、自动化软件到数据追溯,提供完整的音频测试解决方案。
很多人测电器噪声,第一步就容易测错 评价一台电器“吵不吵”时,很多人的第一反应是拿一只声级计,站在机器旁边测一下:这里是 55 dB(A),于是就说“这台机器噪声是 55 分贝”。 这个做法看似直观,但用于评价电器产品本身的噪声水平,往往并不严谨。因为声级计在某个位置测到的通常是声压级,而产品噪声标称、研发对比、质量控制和认证测试,更应该关注声功率级。 两者都可能以 dB 或 dB(A) 表示,但含义完全不同。分清声压级和声功率级,是把电器噪声测准、说清、比公平的第一步。 先用一句话区分两个概念 声压级 Lp:某个测点位置的声音压力大小,反映“站在这里听到多响”。 声功率级 Lw:声源本身向外辐射声能的能力,反映“设备本身发出了多少噪声”。 可以把它类比成灯泡:声功率像灯泡本身的发光能力,声压级像你站在某个位置感受到的亮度。离得近、墙面反光、房间大小都会影响你看到的亮度,但灯泡本身的发光能力并没有因为你站远一点就变小。 什么是声压级? 声压是声音引起的空气压力波动,原始物理量用 p 表示,单位是 Pa(帕斯卡)。由于人耳能感知的声压范围非常大,工程上通常不用 Pa 直接描述声音大小,而是使用对数形式的声压级。 Lp = 20 log10(p / p0)p  = 实测声压,单位 Pap0 = 基准声压,空气中通常为 20 μPaLp = 声压级,单位 dB 如果声压级经过 A 计权,用来近似人耳对不同频率的敏感程度,常写作 LpA,单位常写作 dB(A)。因此,声压级的本质是位置量:在某个测点、某个距离、某个环境里,声音压力有多大。它非常适合评价人员位置、用户耳边、房间内某一点的噪声感受。 什么是声功率级? 声功率表示声源单位时间内向外辐射的声能,原始物理量用 W 表示,单位也是 W(瓦)。声功率的数值范围同样很大,所以工程上通常用对数形式表示,即声功率级。 Lw = 10 log10(W / W0)W  = 声源辐射的声功率,单位 WW0 = 基准声功率,通常为 10-12 W(1pW,1皮瓦)Lw = 声功率级,单位 dB 如果经过 A 计权,常写作 LwA,单位也常写作 dB(A)。日常宣传中有时会简称“声功率”,但严格来说,产品噪声标称里常用的是“声功率级”。 声功率级更像是声源自身的“发声能力”指标。只要设备运行状态不变,它不应因为测量者站近一点或远一点而改变。 图1 声压级和声功率的区别 为什么两个数都叫 dB,却不能混用? dB 是一种对数表达方式,不是某一个单独物理量的专属单位。声压级可以用 dB,声功率级也可以用 dB;经过 A 计权后,两者也都可能写成 dB(A)。所以看到一个“55 dB(A)”时,必须先问清楚:这是 LpA,还是 LwA? 项目声压级声功率级常用符号Lp / LpALw / LwA对应物理量声压 p声功率 W原始单位PaW级的单位dB / dB(A)dB / dB(A)回答的问题我在这里听到多响?设备本身发出多少声能?与距离关系受距离影响明显不应随测点距离改变与环境关系受房间反射、背景噪声等影响通过标准化方法和修正得到可比结果典型用途现场环境、人员暴露、用户位置噪声产品标称、研发降噪、型号对比、认证测试 为什么不能只拿声级计评价电器噪声? 声级计当然有用,它能快速测出某个位置的声压级。但是,如果目标是评价一台电器本身的噪声水平,单点声压级很容易受到外部条件影响。 测量距离不同:离机器 0.5 m 和 1 m,声压级读数可能不同。 测量方位不同:正面、侧面、背面,结果可能不同。 摆放位置不同:靠墙、靠角落、放桌面上,反射声会改变读数。 房间条件不同:普通办公室、消声室、半消声室、混响室,测量结果不一样。 背景噪声不同:环境噪声越高,越可能干扰被测产品的真实噪声。 所以,声压级更适合回答“用户在这个位置听起来多吵”;而产品研发、质量控制和宣传标称需要回答的是“这台产品本身到底发出了多少噪声”。这个问题,就需要声功率级。 声功率级通常是怎么测出来的? 声功率级通常不是拿仪器在一个点上直接读出来的,而是通过标准化测试方法计算得到。常见思路是在设备周围布置多个测点,测得测量面上的平均声压级,再结合测量面面积、背景噪声修正和环境修正,计算声功率级。 这个简化公式说明了一点:声功率测试不是“换个位置测一个分贝数”,而是一套标准化的数据采集、修正和计算过程。它的目的,是尽可能剥离距离、房间和背景噪声的影响,得到能够代表声源本身的指标。 Lw = Lp平均 + 10 log10(S / S0) - K1 - K2Lw     = 声功率级Lp平均 = 测量面上的平均声压级S      = 测量面面积,单位 m²S0     = 基准面积,1 m²K1     = 背景噪声修正K2     = 环境修正 对电器产品来说,声功率级为什么更有价值? 对于空调、冰箱、吸尘器、风机、电机、压缩机、厨房电器、办公设备等产品来说,企业真正关心的通常不只是“某个位置测到多少分贝”,而是产品本身能不能被稳定、可重复、可比较地评价。 研发降噪:改了风道、叶轮、电机、压缩机或结构后,噪声有没有真的降低。 型号对比:A 版本和 B 版本哪个更安静,数据能不能公平比较。 批次管控:不同批次、不同供应链零部件带来的噪声差异能不能被发现。 认证测试:噪声数据是否有标准化测试方法作为依据。 产品宣传:标称数据是否更稳定、更可信,也更容易被专业客户理解。 这正是声功率级的优势:它更接近产品自身属性,而不是某个临时测试位置上的读数。 声功率测试方案能解决什么问题? 专业声功率测试方案通常包括多通道声学采集、标准化测点布置、测量面管理、A 计权和频谱分析、背景噪声修正、环境修正、声功率计算以及测试报告输出。 让测试从“单点读数”升级为“标准化评价”。 让不同产品、不同方案、不同批次之间具备可比性。 让降噪优化有数据依据,而不是只凭主观听感。 让研发、质检、认证和市场宣传使用同一套更可靠的噪声指标。 减少因测试距离、房间环境和背景噪声不同导致的数据争议。 图2_SonoDAQ 声功率测试解决方案 什么时候看声压级,什么时候看声功率级? 应用场景更适合看的指标原因用户站在某个位置的实际感受声压级 LpA关心的是该位置听到多响工位、房间、现场环境噪声评价声压级 LpA关心的是人员暴露或环境噪声产品自身噪声水平标称声功率级 LwA关心的是声源本身的发声能力研发方案降噪效果对比声功率级 LwA需要减少距离和环境因素干扰不同型号、不同批次产品对比声功率级 LwA需要稳定、可重复、可比较的指标 结语:测电器噪声,别只问“声级计是多少” 声压级和声功率级都重要,但它们回答的问题不同。声压级 Lp 关注某个位置的声音大小,声功率级 Lw 关注设备本身向外辐射的声能。 如果只是判断现场某一点的噪声感受,声级计测声压级很有价值;但如果要做电器产品的研发验证、质量控制、型号对比、认证测试和产品宣传,声功率级才是更科学、更稳定、更有可比性的核心指标。 一句话总结:声级计可以告诉我们“这里有多响”,声功率测试才能更准确地告诉我们“产品本身有多吵”。
大阵列气动声学风洞
风洞最早是用来“看风”的。在一个受控的试验段里,工程师让气流以指定速度吹过汽车、机翼、无人机、叶片或缩比模型,再通过压力、力矩、烟流、PIV、天平等手段,判断气流是否分离、阻力是否降低、升力是否稳定。 但今天,风洞正在承担另一项越来越重要的任务:听声音。因为很多产品的竞争力,已经不只取决于“跑得快不快”“阻力低不低”,还取决于“安不安静”。新能源汽车在高速巡航时,发动机噪声变弱,风噪反而更容易被乘员感知;无人机和 eVTOL 需要降低旋翼噪声,才能进入更多城市和低空应用场景;风机叶片、通风设备、航空部件也都面临噪声法规、用户体验和结构优化的多重要求。 于是,风洞测试里出现了一个新的核心问题:声音到底从哪里来? 风洞为什么需要大阵列声学能力 单点传声器可以测量声压级,却很难回答“噪声源在哪里”。对于风洞测试而言,噪声往往来自多个结构位置,例如汽车 A 柱、后视镜、轮罩、车底区域,也可能来自无人机桨尖、机翼边缘、叶片尾缘、通风设备出风口等位置。 如果只能看到总声压级,工程师很难判断噪声由哪个结构产生,也难以评估设计改型是否有效。大阵列声学成像的价值,在于通过多通道传声器阵列同步采集声场信息,并结合声源定位算法,将不可见的噪声源转化为直观的声学热力图。这样,风洞测试不只是“测到声音”,而是能够把声音数据转化为可解释、可对比、可交付的工程结论。 图1 基于OpenTest的气动学分析系统 大阵列声学成像是怎样“看见声音”的 声音看不见,但声音到达不同传声器的时间并不完全相同。想象一下,在模型某个位置有一个噪声源。它发出的声波向外传播,到达阵列上每一只传声器的距离不同,因此到达时间也会有细微差异。 声学成像会利用这些时间差和相位差,对模型表面或空间区域建立扫描网格。软件会逐点计算:如果声音来自这个位置,那么阵列上所有传声器收到的信号,应该怎样延时对齐?当假设的位置接近真实声源时,多路信号会被“对齐后相加”,能量被增强;来自其他位置的信号则因为相位对不上而被相对抑制。最终,系统就能形成一张声源强度分布图,也就是常见的声学热力图或 noise map。 图2 声学成像原理 这就是声学成像最直观的价值:把不可见的声音,变成工程师可以讨论、对比和决策的图像。 风洞里的声音为什么更难测 在安静房间里,声源定位已经需要依赖稳定的声场环境和准确的相位信息;而到了风洞中,测量难度会明显提高,主要体现在以下几个方面。 ● 背景噪声更强 风洞本身并不是一个“安静”的测试环境。风机、喷口、支架、边界层以及反射面都会产生噪声和干扰。同时,传声器处在高速气流中时,气流与传声器本体相互作用,还会进一步引入额外的自噪声。 ● 声源组成更复杂 风洞中的噪声往往不是单一声源产生的。例如汽车测试中,后视镜、A 柱、轮罩、底盘结构都可能同时发声;旋翼测试中,桨尖、叶片尾缘、电机和结构件也可能在不同频段贡献噪声。因此,工程师需要的不是一个简单的“声源红点”,而是不同频段、不同工况下的声源分布与变化趋势。 ● 多通道同步要求更高 声学阵列通常需要几十到几百只传声器同时采样。只要通道之间存在时间误差,相位关系就会被破坏,最终导致声源定位偏移、成像模糊甚至判断错误。对于阵列声学成像来说,时间同步不是附加能力,而是测量结果可信的基础。 ● 数据结果需要进一步工程化 风洞测试的价值不只在于采集原始波形。客户真正需要的是可用于分析和决策的结果,例如频谱、声源热力图、不同工况对比、改型前后验证,以及可以直接交付的标准化报告。因此,系统不仅要“测得到”,还要“看得懂、比得出、说得清”。 所以,风洞声学测量的难点并不只是噪声更大,而是同时面对复杂环境、复杂声源、高精度同步和工程化交付等多重挑战。 SonoDAQ 大阵列方案:从采集到成像的完整平台 SonoDAQ 大阵列气动声学成像解决方案,面向的正是这类风洞应用场景。它由三部分组成:传声器阵列、SonoDAQ 多通道同步采集系统和 OpenTest 声学成像分析软件。 图3 SonoDAQ 大阵列成列气动声学成像解决方案 传声器阵列负责在试验段外采集声场信息,并结合摄像头获得模型画面。SonoDAQ 负责多通道同步采样、信号调理和数据接入,也可以同步接入风速、转速、攻角、偏航角、工况标记等试验信号。OpenTest 则完成 SPL、FFT、1/3 倍频程、声源定位、热力图叠加和报告输出。 这套系统的目标不是简单“多采几路声音”,而是帮助风洞机构建设一套完整的气动声学测试能力:采得准、看得见、能对比、可交付。 非均匀阵列的优势 在声学成像中,传声器阵列并不是“数量越多、摆得越整齐”就一定效果越好。阵列的几何形状会直接影响声源定位的空间分辨率、可分析频段、旁瓣水平以及假声源抑制能力。换句话说,同样是 120 个通道,不同的阵列布置方式,可能得到完全不同的声源图质量。 规则阵列的优点是结构简单、加工和标定方便,但它也有一个天然问题:位置分布存在周期性。当声波被阵列接收并用于成像计算时,这种周期性可能在声源图上产生栅瓣和旁瓣,让图中出现一些并不真实的“热点”。对于单一、简单声源,这种影响可能还不明显;但在风洞测试中,汽车车身、旋翼、机翼、风机叶片等对象往往尺寸大、结构复杂,并且可能在多个频段同时产生噪声。此时,如果阵列本身带来的假声源过强,就会影响工程师对真实噪声源的判断。 非均匀阵列的核心思路,是有意识地打破这种位置周期性。通过让传声器点位呈现更合理的非规则分布,阵列可以在一定程度上降低旁瓣峰值,抑制栅瓣和假声源,提高多声源分离能力。对于大尺寸模型和宽频带气动噪声分析来说,这意味着声学热力图不仅更“干净”,也更接近真实声源分布。 图4 阵形对比 SonoDAQ 大阵列方案可根据试验对象、风洞空间、目标频段和成像距离进行阵列设计。无论是面向整车风噪、无人机旋翼噪声,还是机翼部件、风机叶片等复杂对象,阵列几何都可以围绕实际测试目标进行配置。非均匀阵列的意义,不是为了让阵列看起来更复杂,而是为了让声源定位结果更可信、更可解释、更适合工程决策。 100 ns 级同步:大通道声学成像的基础 声源定位依赖非常微小的到达时间差。声音从同一个噪声源传播到阵列上不同传声器时,路径长度不同,到达时间也会存在细微差别。声学成像算法正是利用这些时间差和相位差来反推声源位置。因此,当阵列规模扩大到 120 通道甚至更多时,采集系统必须保证不同主机、不同模块、不同通道都处在统一、稳定的时间基准下。 SonoDAQ Pro 支持 PTP(Precision Time Protocol,IEEE 1588v2)精密时间同步,可在多台采集主机之间建立统一时钟,实现多设备、多通道同步采样。通过 PTP 同步机制,系统可实现设备间同步精度小于 100 ns、设备内同步精度小于 30 ns,为大阵列声学成像提供可靠的同步保障。 图5 高精度同步采集 通道间的同步性这对于风洞测试尤其重要。因为在大阵列系统中,任何通道之间的时间偏差,都可能影响声源定位的相位关系,进而影响热力图的准确性。PTP 同步让多台 SonoDAQ Pro 主机能够像一个统一系统一样工作,既保证大通道采集的一致性,也为后续频谱分析、声源定位、工况对比和报告输出提供可信数据。 同时,SonoDAQ 采用模块化设计,可以从 24/48 通道逐步扩展到 120 通道、256+ 通道乃至更大规模。对于风洞机构来说,这意味着系统既可以用于前期 Demo 验证,也可以逐步建设为长期使用的气动声学测试平台。 从热力图到改型验证 声学成像最直观、最容易打动人的地方,往往是那张声学热力图。它可以把原本不可见的噪声源叠加到模型画面上,让工程师一眼看到噪声大致集中在哪些区域。但在风洞测试中,热力图的价值并不只是“好看”,更重要的是帮助研发团队判断问题来源、比较不同方案,并验证改型是否真的有效。 对于工程测试来说,一张热力图通常只是分析的起点。工程师还需要进一步回答:这个热点对应的是哪个频段?它在不同风速下是否持续存在?改变攻角、偏航角或转速后,声源位置是否发生变化?某个结构改型之后,热点是否减弱、转移,还是引入了新的噪声源?只有把热力图与频谱、声压级、工况参数和测试对象结构结合起来,声学成像结果才真正具备工程解释力。 例如,在后视镜风噪优化验证中,工程师通过对比改型前后后视镜区域的声源热力图,观察噪声集中区域和声压分布的变化。改型前,后视镜尾部及下方存在明显的高声压集中区,说明该区域气流分离和局部扰流较强,是主要风噪来源之一。改型后,高声压区域明显收缩,整体热力分布减弱,表明后视镜局部气动外形优化后,有效降低了风噪水平,验证了改型设计的改善效果。 图6 后视镜改型前后对比 在改型验证阶段,这种对比能力尤其关键。研发团队可以在同一套阵列、同一套采集系统和同一套分析流程下,对改型前后数据进行对比:总声压级是否下降,目标频段是否改善,原有热点是否减弱,新方案是否带来新的噪声源。相比只看单点声压或单条频谱曲线,声学热力图叠加工况数据和频谱分析,可以让改型效果更直观,也更容易形成可复核的测试结论。 SonoDAQ + OpenTest 的价值就在于,把多通道原始声压、同步时间戳、风速、转速、攻角、偏航角、工况标记、频谱曲线、声学热力图和报告模板连接起来,形成从采集、分析、定位、对比到交付的完整闭环。对于风洞机构来说,这不仅提升了单次测试的分析效率,也有助于沉淀可复用的测试方法和报告流程。 适用风洞布局 在风洞声学测试中,开口试验段(Open Jet Test Section)是较为适合声学成像与气动噪声定位的一种布局形式。其典型结构是:气流由喷口喷出后进入开放空间,被测模型放置在自由射流区域内,声学测量设备则布置在射流边界之外。 对于麦克风阵列而言,开口试验段具有较高的布置灵活性。阵列可根据测试目标安装在模型的侧方、上方或斜前方,从而更好地捕捉模型表面、尾流区域或局部结构产生的噪声源。同时,阵列通常需要避开自由射流边界,以减少气流扰动对麦克风信号的影响。 图7 开口试验段布置图 开口试验段在声学成像中的核心优势主要体现在两个方面:•它为麦克风阵列提供了更充足的布置空间,便于实现较大的阵列孔径和更灵活的观测角度;•相比封闭试验段,开放空间可以显著减少壁面反射和封闭壁面对声场传播的影响,从而提升声源定位和成像结果的可靠性。 因此,当测试目标关注气动噪声识别、声源定位、波束形成成像等应用时,开口试验段通常是更理想的风洞声学测试布局之一。 典型应用场景 气动噪声并不只存在于某一类产品中。只要结构处在流动空气中,气流分离、涡脱落、边界层扰动、缝隙泄漏或旋转部件运动,都可能形成可感知的噪声源。对于研发团队来说,真正困难的往往不是“测到噪声”,而是把噪声与具体结构、频段和工况对应起来。SonoDAQ 大阵列声学成像方案可以在风洞环境中建立“声音位置图”,帮助工程师从整体声压级进一步走向结构级定位、频段级分析和改型效果验证。 图8 常见应用场景 •在新能源汽车和整车风洞测试中,SonoDAQ 大阵列可用于定位 A 柱、后视镜、轮罩、车底、车门缝隙等位置的风噪来源,帮助研发团队评估造型优化和密封改型效果。 •在无人机和 eVTOL 测试中,系统可用于旋翼、桨尖、机臂、机身边缘等位置的噪声识别,支撑低噪声构型设计。 •在航空部件测试中,大阵列可用于机翼、缝翼、襟翼、起落架、舵面等部件的气动噪声定位,辅助低噪声结构验证。 •在风机叶片和通风设备测试中,系统可用于识别叶片尾缘、出风口、支架和局部扰流结构的主要噪声贡献,帮助客户开展降噪设计和工况对比。 让风洞具备可交付的气动声学能力 风洞机构最终要建设的,不是一套“能采声音”的设备,而是一项能够对外承接项目的气动声学测试能力。这项能力包括:稳定采集多通道声学数据,准确同步风洞工况,定位主导噪声源,输出频谱和声学热力图,对比改型前后效果,并形成标准化报告。 图9 全流程交付 SonoDAQ 大阵列气动声学成像解决方案,将多通道传声器阵列、多通道同步采集、OpenTest 声源定位和报告输出整合在同一流程中,帮助风洞从传统气动性能测试,扩展到风噪、旋翼噪声、部件气动噪声和声源定位测试。让风洞不只是“看见流动”,也能真正“听见”噪声源。 120 通道低速风洞配置表 以低速风洞应用为例,SonoDAQ 可提供 120 通道大阵列声学成像配置。该配置适用于整车风噪、无人机/eVTOL、航空部件、风机叶片、通风设备等对象。对于开口试验段,阵列可布置在模型侧方、上方或斜前方,在避开自由射流边界的同时,为声学成像留出足够空间。 图10 典型配置表 风洞声学测试的价值,正在从“测到声音”走向“解释声音”。当气动噪声能够被定位、被分解、被对比,并最终转化为可复核的测试报告,风洞就不再只是验证气动性能的试验平台,也成为支撑低噪声设计和产品改型的重要工具。SonoDAQ 大阵列气动声学成像解决方案,将多通道同步采集、非均匀阵列声源定位、工况数据融合和 OpenTest 分析报告流程整合在一起,帮助风洞机构建立可持续、可扩展、可交付的气动声学测试能力。让风洞不仅看见流动,也真正听见噪声源。
本文以有线耳机频率响应与失真测试为例,介绍 OpenTest 如何接入 NI USB-4431 采集卡,并完成从测试搭建、通道配置、信号采集到频响曲线、失真分析、报告生成和序列化测试的完整声学测试流程,帮助团队在保留现有硬件的基础上升级测试软件平台。 在声学与 NVH 测试系统升级过程中,很多团队最关心的问题并不是“新软件能做多少功能”,而是现有采集卡、传感器和测试工装能否继续使用。对于已经部署 NI 采集卡的实验室和工程团队来说,如果升级软件平台就意味着更换硬件、重搭现场和重新验证流程,导入成本会明显增加。 OpenTest 的开放硬件接入能力,为这类场景提供了一种更平滑的升级路径。本次测试以 NI USB-4431 为采集卡,以有线耳机频率响应与失真测试为实际场景,展示如何在保留现有采集硬件的基础上,将声学测试流程接入 OpenTest 平台。 以有线耳机频响及失真测试为例 在耳机研发、验证和质量控制过程中,频率响应与失真是常见的基础声学测试项目。频率响应反映耳机在不同频率下的输出能力,可用于判断低频、中频和高频是否符合设计目标;失真测试则用于观察耳机播放测试信号时是否产生额外谐波成分,从而评估单元、结构或装配状态是否存在异常。 这一测试流程适用于多类耳机声学验证场景: 研发调试:对比不同声学结构、调音方案或样机版本的频响变化。 设计验证:确认耳机输出是否达到目标曲线或内部测试限值。 样品评估:快速判断不同样品或不同批次之间是否存在明显差异。 生产抽检:在实验室或产线环境中复核耳机频响和失真表现。 故障分析:定位偏音、低频不足、高频异常、失真升高等问题。 在实际测试中,工程师可将有线耳机放入人工耳或声学耦合器中,通过播放扫频信号采集耳机输出,再由 OpenTest 对采集数据进行频率响应和失真分析。 测试现场:保留现有硬件链路 图1_OpenTest 接入 NI USB-4431 进行有线耳机声学测试 图2_在 OpenTest 中配置 NI USB-4431 采集通道 测试开始前,工程师需要在 OpenTest 中完成设备识别和通道配置。根据测试链路设置输入通道、采样参数、通道名称和校准信息,使采集信号能够正确对应到耳机输出结果。对于已有测试系统来说,这一步的价值在于:硬件链路可以继续沿用,测试配置和数据分析则进入 OpenTest 平台统一管理。 扫频测试:分析不同频率下的输出表现 图3_OpenTest 有线耳机频响及失真测试结果 完成通道配置后,即可进入频率响应测试。频响测试通常通过扫频信号或分频点信号观察耳机在不同频率下的声压输出。工程师可以通过频响曲线判断耳机整体调音趋势,例如低频是否充足、中频是否平顺、高频是否存在明显峰谷。对于左右声道耳机,也可以进一步观察两侧曲线是否一致。 失真测试则进一步关注耳机在输出声音时是否产生额外的谐波成分。即使频响曲线接近目标,某些频段仍可能出现失真升高,影响听感或暴露结构问题。通过 OpenTest 查看失真结果,工程师可以结合频响曲线判断异常是否来自单元性能、装配一致性、声学腔体或测试条件。 生成报告:让测试结果更便于复核与归档 图4_OpenTest 生成有线耳机频响及失真测试报告 完成频率响应和失真分析后,测试结果还需要进入复核、对比和归档流程。对于研发验证和质量控制团队来说,单次测试曲线并不是终点,工程师通常还需要将测试条件、通道配置、频响曲线、失真结果和关键判定信息整理成可追溯的报告,用于内部评审、样品对比或后续问题分析。 在 OpenTest 中,测试数据和分析结果可以继续用于报告生成。工程师可围绕同一测试任务整理频率响应曲线、失真曲线、测试参数和结果说明,减少在多个软件之间手动截图、复制数据和重新排版的工作量。这样不仅可以提升报告整理效率,也有助于保持测试记录和分析结果之间的一致性。 序列模式:将测试流程配置为自动化任务 图5_在 OpenTest 中配置有线耳机声学测试序列 当测试流程稳定后,还可以进一步使用 OpenTest 的序列模式,将信号采集、频响分析、失真分析、结果判定和报告输出等步骤配置为标准测试序列。工程师只需按照预设流程执行测试,即可减少重复操作,并让同一套测试方法在研发验证、样品对比和生产抽检等场景中重复使用。 对于需要反复测试同类产品的团队来说,序列模式的价值在于把一次成功的测试流程沉淀为可复用模板。后续面对不同样品、不同批次或不同测试人员时,测试步骤、参数设置和结果输出方式都可以保持更高一致性,为自动化测试和标准化管理打下基础。 这种方式为已有 NI 采集卡用户带来几方面价值: 保留现有硬件链路:无需重新搭建采集系统,降低软件升级成本。 面向真实声学测试场景:以有线耳机频响及失真测试验证完整流程。 统一测试与分析界面:减少设备配置、数据采集和结果分析之间的切换。 提升结果复核效率:频响曲线、失真结果和测试数据可用于对比、归档和报告输出。 便于后续扩展:在单次测试流程稳定后,可进一步扩展到标准化、序列化和自动化测试流程。 对于已经部署 NI 采集卡的声学实验室、研发验证团队和生产测试团队而言,OpenTest 提供了一条务实的升级路径:保留已有硬件资产,把耳机频响、失真等声学测试流程接入更统一的软件平台。 不止于本文中的 NI USB-4431 和有线耳机频响测试,OpenTest 的开放硬件接入能力也面向更多类型的采集设备和音频接口,帮助用户根据现有硬件条件构建更灵活的测试系统。在测试能力上,OpenTest 也不局限于频率响应和失真分析,还可扩展到声功率、声品质、电声测试等多类声学与 NVH 测试场景。对于希望逐步升级测试平台的团队来说,这意味着 OpenTest 不仅可以承接现有硬件,还能进一步扩展测试能力和自动化流程。 免费版OpenTest可通过 OpenTest 官方网站 下载使用。如需了解更多解决方案或进一步体验 OpenTest,欢迎联系 CRYSOUND 团队:0571-88225198。
电声测试
在电声产品持续迭代的今天,产线测试系统面临的要求已经不再只是“测得出来”,而是要同时兼顾测试能力、节拍、稳定性和后续扩展。频响、失真、扫频等基础项目仍然是刚需,异响分析、多通道联测、自动化序列和标准化报告等需求也越来越常见。 问题在于,很多产线的测试系统并不是一次性规划完成的,而是在项目迭代中不断叠加形成的。每出现一个新需求,就新增一套设备、一段脚本或一个子系统。短期看,这种方式往往直接有效;但当测试项越来越多、工位越来越复杂时,系统本身就会成为新的负担。 对于希望长期提升效率和一致性的团队来说,真正需要重新思考的,已经不是“还要再加哪台设备”,而是“是否应该把测试系统升级为统一的平台”。 产线测试的常见瓶颈,不在单一设备,而在系统结构 在一条成熟的电声产线中,测试系统往往会同时承担多种任务: 基础电声测试,如频响、失真、扫频、声级等 工程验证与异常定位,如多通道对比、历史波形查看、频谱分析等 自动化执行,如固定测试序列、结果判定、报告输出 新产品导入后的快速调整与扩展 如果这些能力分别依赖不同设备、不同软件和不同接口来完成,就很容易出现几个常见问题: 测试能力分散,系统结构越来越复杂 新产品导入时,需要重新拼接硬件和流程 工位之间难以复用,维护对象持续增加 排障链路变长,效率提升空间被系统复杂度抵消 换句话说,很多产线的瓶颈并不是“缺少某项测试能力”,而是测试能力分布得太散,系统缺少统一架构。 从“增加设备”到“统一平台”,是产线测试的重要变化 传统做法更多是在现有系统上继续叠加功能。这样做可以解决眼前问题,但未必能持续降低复杂度。随着测试任务从单一电声走向多功能融合,产线更需要的不是单点扩展,而是把采集、分析、执行和报告逐步收敛到同一套平台上。 这也是平台化测试系统的核心价值所在。 平台化并不意味着放弃模块化,恰恰相反,它强调的是:模块不再只是用来“增加一个功能”,而是要在统一架构内完成协同,让系统在保持灵活的同时,减少设备拼接和流程割裂。 SonoDAQ + OpenTest:把“多设备协同”收敛到统一平台 在这一思路下,SonoDAQ 的价值不只是一个数据采集前端,OpenTest 的价值也不只是一个分析软件。两者结合,更适合被理解为一套面向测试平台化的组合: SonoDAQ 负责统一、可扩展的数据采集前端 OpenTest 负责统一的测试流程、分析界面和报告输出 SonoDAQ Pro 采用模块化设计,单机支持 4–24 通道,多机可扩展至 1000+ 通道;同时支持声音、振动、应变片、热电偶、电荷输入、电压/电流等多种信号类型。对于需要同时处理电声、振动和其他物理量的测试场景,这意味着系统更容易在同一前端架构内完成扩展,而不必继续增加彼此独立的设备链路。 在软件侧,OpenTest 提供 测量模式、分析模式、序列模式,并支持实时波形、FFT、倍频程、扫频、声功率、声级等功能模块。对产线和工程团队来说,平台化的意义就在于:前端采集、测试执行、结果查看与报告输出,不再分散在多套工具之间,而是更容易收敛到统一工作流中。 图1_SonoDAQ 模块化平台设计 平台化测试系统,具体能改变什么 1. 系统结构更容易收敛 在传统产线中,不同测试项目往往依赖不同设备和软件来完成。随着需求增加,系统结构会越来越像“叠加式工程”。 而在平台式架构下,测试团队可以优先围绕统一前端和统一软件来组织系统:哪些能力放在同一主机中完成,哪些流程放在同一序列里执行,哪些结果使用同一套报告口径输出。对长期运维来说,这通常比持续增加独立设备更容易管理。 2. 测试流程更容易标准化 产线关注的不只是测量本身,还包括流程是否稳定、结果是否一致、后续是否方便复制。 OpenTest 的序列模式、分析能力和报告能力,使测试团队更容易把常用流程固化下来。对于希望在多个工位、多个项目、多个产品版本之间复用测试逻辑的团队来说,这种“先统一流程、再扩展能力”的思路,通常比“每个项目单独搭一套”更可持续。 3. 扩展方式更清晰 当产线测试需求继续增加时,平台化系统并不意味着一开始就把所有功能做满,而是提供一个可持续扩展的基础。 SonoDAQ 的多通道扩展能力、多物理量兼容能力,以及 OpenTest 的开放硬件接入能力,可以让测试团队在统一框架下逐步增加新能力。相比不断新增独立系统,这种扩展方式更容易保持架构一致性。 4. 迁移与整合更灵活 平台升级并不一定意味着推翻原有投入。 OpenTest支持 openDAQ、ASIO、WASAPI、Core Audio 以及 NI-DAQmx 等协议接入,也支持基于 Python、MATLAB、LabVIEW、C++ 等语言进行插件化开发。 这意味着对于已有设备和已有流程较多的团队,平台化改造可以优先从“统一软件层”和“统一流程层”入手,再逐步推进前端硬件升级,而不是只能采用一次性替换的方式。 图2_OpenTest测试界面 哪些电声产线场景,更适合引入平台化方案 并不是所有测试场景都需要复杂的平台化导入,但当以下需求同时出现时,平台价值通常会更加明显: 1.基础电声测试正在向合站方向发展 当频响、失真、扫频、声级等项目需要在更紧凑的节拍内完成时,测试团队会更关注“是否能在统一平台中组织流程”,而不是单独看某一项测试本身。 2.多通道、多工位或多产品线并行增加 当多个工位需要复用测试能力,或新产品不断导入时,分散设备和分散软件的维护成本会越来越高。此时,统一前端与统一软件的价值会逐步体现出来。 3.测试内容从纯电声扩展到异响、NVH 或声振联测 当测试对象从单一声学项目扩展到振动、异常噪声、同步分析等更复杂场景时,平台化架构通常比继续叠加独立设备更容易保持系统清晰。 从“测试系统”到“测试基础设施” 对于越来越多的制造团队来说,电声产线测试系统正在从“围绕单个项目临时搭建的设备组合”,逐步转向“支撑长期复用和持续升级的测试基础设施”。 在这个过程中,模块化的重点也在发生变化:它不再只是为了增加功能,而是为了在统一架构下整合功能、控制复杂度,并让系统具备更清晰的演进路径。 SonoDAQ + OpenTest 的意义,正在于帮助测试团队从“多设备拼接”走向“统一平台组织”。前者更适合快速应对局部问题,后者更适合承接长期的产线标准化、流程复用和复杂场景扩展。 如果您正在评估电声产线测试系统的升级方向,欢迎与我们联系,获取更贴近实际项目的平台架构建议、典型应用案例与导入评估思路。
高声压测试
当工程师验证麦克风、声级计或高于160dB声压级的高强度噪声源时,关键问题不再仅仅是“传感器能否承受?”,而是“工作标准麦克风在不引入自身失真的情况下,是否仍能准确测量?” 高于160 dB的高声压级测量对声学测试系统提出了独特的挑战。在这个范围内,传声器失真会显著影响测量精度。本文解释了工作标准传声器中失真的产生原因、如何构建可靠的高声压级测试环境,以及如何选择适合160 - 170 dB测量的传声器。 声压超过160 dB时,失真是如何产生的? 在高声压级(SPL)条件下,失真是指工作标准传声器输出信号中除原始声信号外,由非线性响应引入的额外频谱成分,主要体现为谐波失真与噪声叠加。 当声压级超过 160 dB 时, 工作标准传声器内部的振动膜片会出现两个问题: ► 振动幅度过大:膜片的运动不再完全跟随声音变化。 ► 产生额外信号:工作标准传声器会“自己生成一些不属于原始声音的频率”。 这些额外信号被称为:谐波失真(THD)。 在 160 至 170 dB高声压级测量条件下,这些非线性效应会变得愈发明显。结果就是:测量结果可能看似稳定,但实际上已偏离真实声场。 因此,在高声压测试中,失真控制成为判断测量数据是否可靠的关键指标。 图1 CRYSOUND 高声压级麦克风型号: CRY3402, CRY3404和 CRY3408 什么是工作标准传声器及其失真限值? 工作标准传声器(Working Standard Microphone)低于实验室标准传声器,其性能由 IEC 61094 等国际标准明确界定,是目前使用广泛的测量传声器,能够满足绝大多数工业、工程、计量测试对精度和稳定性的要求。 在高声压应用中,其关键判据是: ►在指定频率范围内,于 160–170 dB 声压级条件下,总谐波失真 THD ≤ 3%。 THD(Total Harmonic Distortion,总谐波失真)可以理解为:测量信号中“假信号”的比例。如果 THD 为 3%,意味着:测量结果中最多有3%的信号是工作标准传声器自身产生的误差。国际标准通常规定 THD ≤ 3% 作为高声压测量可接受的误差范围。 为什么选择失真曲线作为依据,THD 超过3 % 意味着什么? 失真曲线描述了工作标准传声器失真度随声压级上升的变化趋势,是判断其高声压性能边界的最直接依据。 在高声压条件下: ►膜片材料进入非线性响应区; ►输出信号中出现原始频率的整数倍谐波; ►声压级越高,谐波占比越大。 图2 FFT频谱图与总谐波失真对比 根据上述图片可以看到,当 THD 超过 3%: ►谐波信号会明显影响原始声音测量; ►声功率计算、频谱分析与故障诊断结果将显著偏离真实情况。 因此,失真曲线是否在目标声压范围内始终低于3%,是判断工作标准传声器是否“可用于该量程”的关键。 如何搭建高声压测试环境? 一个设计合理的高声压级测试环境对于进行可靠的高声压级测量至关重要。整个测量系统应遵循公认的电声标准,并确保有足够的动态范围。 ►参照标准: 高声压级声学测量通常会根据麦克风类型、校准流程和应用场景参考这些国际标准: IEC 61094-4 — 工作标准传声器 IEC 61094-5 — 工作标准传声器比较法校准 IEC 60942 — 声校准器标准 ►系统构成: 完整的高声压测试系统通常包括以下几个部分: 测量工作标准传声器、前置放大器、信号调理器(前置放大器电源)、数据采集系统、声学分析软件、声源定位与安装结构;系统设计的核心目标是保证测量链具有足够的动态范围和线性度。 >>工作标准传声器:选择量程覆盖170 dB以上、THD < 3%的工作标准传声器。 >>前置放大器和信号调理器:在高声压条件下,前置放大器需要具备足够的动态性能。关键要求包括:高输入动态范围、足够的输出摆幅、良好的过载裕量、过载指示功能,如果前端电路动态范围不足,即使工作标准传声器正常,系统也可能出现削顶或信号失真 >>数据采集系统:高声压测量通常建议使用高性能数据采集系统。推荐配置:24 位高精度采集、≥ 192 kHz 高采样率、大动态范围数据采集系统;系统整体动态范围建议 ≥ 120 dB。 >>分析软件:需支持THD分析功能。 ►环境控制 环境条件对高声压测试结果影响很大,常见测试环境包括:消声室、半消声室,消声的主要目的是消除环境噪声对于测试结果的影响,但高声压测试对消声室的需求较低,测试的噪声往往远高于环境噪声。自由场测试环境:主要目标是减少:声反射、结构散射、支架干扰。 在喷流或气动声源测试中,还需要考虑:气流噪声影响、机械振动、高温环境;因此通常需要配置:防风罩、隔振结构、稳定的安装支架。 ►校准先行 在正式测试前,需要对测量系统进行现场校准。通常使用符合 IEC 60942-2017 Class1的声校准器,常见校准点为: 94 dB @ 1 kHz/250Hz 114 dB @ 1 kHz/250Hz 校准的目的包括:验证工作标准传声器灵敏度,检查系统是否存在漂移,确认测量链工作正常。需要注意的是,声校准器只能验证低声压参考点,不能直接验证系统在 170 dB 高声压下的线性性能。 CRYSOUND > 160 dB 工作标准传声器选型列表 选型是确保测试成功的第一步,下表列出了代表性型号。 型号类型最大声压级dB(THD Ratio < 3%)CRY3402压力场170CRY3404压力场175CRY3408压力场180 选型要点:除最大声压级外,应重点关注170dB下的实际THD值,数值越低,线性度和可靠性越好。 工作标准传声器失真曲线对比分析 我们对比两款典型工作标准传声器在160–170 dB的失真曲线: ►型号CRY3402:失真曲线平稳上升,在170 dB时,THD非常接近但不超过3 %限值,严格符合标准。 ►型号CRY3404/CRY3408:通过线性优化,曲线更平坦。在全程THD稳定在1.8 %以下,不仅达标,且留有更大性能余量,应对现场波动更稳健。 图3 失真曲线 结论:在 170 dB 极限声压下,所有型号仍保持 THD < 3%,符合工作标准传声器要求。其中 CRY3404 和 CRY3408 的失真更低,说明在极端声压条件下仍然保持更好的线性性能。 实际测试数据与符合性解读 使用稳态高声压源测试。 ►下表展示了三种工作标准传声器在 160–170 dB 声压范围内的 THD 测试结果: 声压级-dBSPLCRY3402-THD Ratio(%)CRY3404-THD Ratio(%)CRY3408-THD Ratio(%)158.90.3320.3360.327159.90.3920.3860.376161.10.4910.4730.432162.20.6100.6000.521163.30.5150.6540.568164.30.3290.4930.462165.40.5160.4940.506166.50.6950.6560.608167.61.1900.8130.769168.61.5941.0420.969169.41.7131.3341.251170.22.9121.6341.498 从测试结果可以看出: >>160 dB时:上表所列所有型号 THD Ratio均<0.6%。 >>170 dB时:型号CRY3402 THD Ratio=2.9%(逼近限值),型号CRY3404/CRY3408 THD Ratio<1.8%(余量充足)。 ►数据解读     1.  标准符合性:所列工作标准传声器在170 dB下均满足工作标准(THD < 3%),数据有效。     2.  工程意义:型号CRY3404/CRY3408更低的THD意味着在测量复杂噪声信号(如宽频发动机噪声)时,谐波干扰更小,频谱更纯净,结果更可靠。     3.  选型建议:对于追求高可靠性和长期稳定性的项目,推荐选择性能余量更大的型号。 高声压工作标准传声器在各个领域的应用 以下是高声压工作标准传声器在典型工业场景中的应用: 1.  航空航天:飞行器发动机噪声认证 >>场景与痛点:航空发动机在起飞推力状态下会产生极高声压级噪声(通常超过160 dB)。适航认证标准(如 CCAR - 36 - R2、FAR Part 36、ICAO Annex 16)要求对发动机噪声进行精确测量。如果传声器在高声压下出现失真,会直接影响 声功率级计算和认证结果。 >>应用与价值:使用高声压工作标准传声器在发动机台架或机场测试场布置测量阵列,对发动机噪声进行空间分布测量。>>低失真测量可以保证声功率级计算准确,使测试数据满足适航认证要求。 图4 消声测试环境中的飞机发动机噪声认证设置 2.  航空与气动实验:喷流噪声研究 >>场景与痛点:在喷流噪声实验或高速气流研究中,喷流出口附近的声压级可能达到 160–170 dB。普通传声器在这种环境下容易出现 膜片非线性响应或信号削顶,导致频谱分析失真。 >>应用与价值:使用高声压传声器可在喷流实验台架中准确记录宽带噪声和谐波结构,为 喷流降噪设计、发动机喷口优化和气动研究提供可靠数据。 图5 用于高声压级气动声学测试的射流噪声试验装置 3. 工业气动设备:高功率喷气设备测试 >> 场景与痛点:在大型气动设备或工业喷气设备测试中(如燃气喷射系统、高功率喷嘴),设备运行时会产生 极高声压噪声。普通传声器容易过载,导致设备噪声特性无法准确分析。 >> 应用与价值:高声压传声器可以在设备近场位置进行测量,准确获取声压级、频谱特性和声源分布,为设备结构优化和降噪设计提供数据支持。 图6 大功率射流装置的近场测量 4. 国防与科研:冲击波与爆炸声测量 >>场景与痛点:在爆炸模拟、冲击波研究和武器声学测试中,瞬时声压可能远超普通(160 - 180dB)声学测试范围(GJB 2A、 MIL-STD-1474E)。如果测量设备线性范围不足,会导致冲击波波形失真或幅值误判。 >>应用与价值:高声压传声器能够在高能量声场中保持良好线性度,帮助科研人员准确记录 冲击波声压变化、能量分布和频谱特性,为安全评估和实验研究提供可靠数据。 图7 冲击波和爆炸声学测量 5.  声学实验与计量研究:高声压校准测试 >>场景与痛点:在声学实验室或计量研究中,需要验证测量设备在高声压条件下的线性度和失真性能。如果参考传声器自身失真较高,就无法作为可靠的测量基准。 >>应用与价值:使用工作标准传声器进行高声压校准测试,可以评估声学设备在极端声压条件下的性能,确保整个测量系统满足标准要求。 图8 声学实验与计量研究场景 CRYSOUND 高声压测试方案 面对工业高声压测试挑战,CRYSOUND 提供完整的高声压声学测试解决方案,包括工作标准传声器、高动态数据采集系统以及声学分析软件。 ►核心优势:可覆盖160–180 dB各类应用情况,THD Ratio < 2.92%,性能优于标准限值,提供更高可靠性。 ►应用支持:提供从选型、搭建到数据分析的全流程专业技术支持。 总结与常见问题 在160–170 dB(甚至180dB)高声压测试中,选择并正确使用符合工作标准(失真 < 3%)的工作标准传声器是数据有效性的基石。通过关注失真曲线并在真实应用场景中验证,工程师可以确保测量结果经得起推敲。 FAQ: ►Q: 工作标准传声器校准后失真度为2.95%,是否还能用? ►A: 可以。只要在3%以内,即符合标准。但应密切关注其性能变化趋势,并在下次校准前谨慎用于关键测试。 ►Q: 如何保证现场测试结果符合标准? ►A: 测试前后必须使用声校准器对系统进行现场验证,并确保测试环境(背景噪声、温度等)符合方法标准要求。 ►Q:为什么普通测量传声器不能测量 170 dB? ►A:普通测量传声器的最大线性声压通常只有 130–140 dB;超过这个范围:膜片进入非线性区,信号发生削顶,测量误差迅速增加,因此必须使用 高声压专用工作标准传声器。 如需获取CRYSOUND 的详细失真曲线校准报告或特定应用场景的技术咨询,请填写下方联系表单,我们的工程师将为您提供支持。
压缩空气泄漏造成工厂能耗与运行成本损失的封面图
作者:张博文|CRYSOUND 应用工程师 压缩空气泄漏很少会以“重大故障”的形式突然出现。更常见的情况是,它们一直躲在现场背景里:某个接头持续轻微漏气,某段高空管路长期有损失,一个阀组总感觉压力不够稳定,一条本来不该持续保压的支路却一直带压运行。单看每一个点都不算夸张,合起来却会长期吞掉能源和系统余量。 这也是为什么很多工厂容易低估泄漏问题。泄漏不一定会立即导致停机,但它会日复一日地消耗电力、侵蚀可用产能。美国能源部 DOE 和 ENERGY STAR 都指出,典型工厂的压缩空气系统中,泄漏可能占到总输出的 20% 到 30%;而在维护不佳的系统里,ENERGY STAR 认为泄漏比例甚至可能达到 20% 到 50%。一旦损失到了这个量级,问题就不再只是“现场小毛病”,而是实打实的运行成本问题和维护优先级问题。 工业现场中隐藏的压缩空气泄漏造成能耗和产能损失 为什么压缩空气泄漏的代价往往比看起来更高 压缩空气泄漏的成本,往往高于现场直觉,因为它同时消耗了两样东西:电费 和 系统容量。最直观的损失是电力,空压机一直在生产最终没有被工艺使用的空气。更隐蔽的损失是系统余量。一旦可避免的泄漏太多,工厂就可能开始出现压力不稳、峰值工况恢复慢、用气设备总觉得“气不够”的情况,哪怕纸面上的装机能力看起来并不低。 很多时候,泄漏先以“症状”出现,而不是被当作“根因”来处理。维护团队看到的可能是下游压力波动、执行器动作变慢、系统恢复时间拉长,或者压缩机看起来总比预期更忙。第一反应常常是调高设定值、补容量、调控制逻辑,但更简单的真相可能是:太多空气在到达有效工位之前,就已经从系统里漏掉了。 压缩空气泄漏成本:指压缩空气系统已经生产出来、但没有真正被工艺使用,而是通过可避免泄漏流失掉的那部分年度运行成本。 ENERGY STAR 在这里给了一个很有价值的对照:如果工厂长期有主动的泄漏管理,泄漏损失可以控制在 10% 以下;而如果系统缺乏维护,泄漏占比就会显著上升。这个差距决定了泄漏不是背景噪声,而是可量化、可排序的运营费用。 现实工厂里,压缩空气泄漏通常藏在哪里 大多数工厂的压缩空气不会通过一次显眼的大故障全部跑掉,而是从很多看起来很普通的连接点慢慢泄露。正因为每个点都不大,才更容易长期被忽略。 常见泄漏位置包括: 快插接头和连接器 软管及其端部连接 螺纹接口 FRL 组件和阀组总成 排水器、疏水器和冷凝水相关部件 气缸或执行器中老化的密封件 停机但仍保持带压的设备支路 肉眼难以靠近检查的高空主管和分支管路 其中有些点维修本身并不复杂,难点更多在于 接近性 和 可见性。高空管路、密集阀组、拥挤机械区和现场背景噪声,会让“快速找准具体泄漏点”变得很慢。这也是很多工厂明知道系统里大概率有漏点,却迟迟推不动系统化治理的原因之一。 为什么大家都知道有泄漏,却还是很难真正修掉 很多工厂并不缺对泄漏问题的认知,真正缺的是一条从“怀疑有问题”走到“能执行修复”的稳定路径。 常见阻力通常来自这几方面: 泄漏损失分散在许多资产上,而不是一个足够显眼的单点故障 现场噪声大,靠传统听音并不可靠 高处或拥挤区域让巡检效率很低 维护团队总要优先处理那些看起来更“紧急”的故障 管理层往往看不到足够清晰的财务理由,难以下决心投入时间 很多泄漏治理卡住的地方,正是在工程直觉和现场优先级之间。维护人员知道系统里有泄漏,班组甚至能听到部分漏气声,但如果没有人把它换算成足够清晰的成本,也没有一种足够高效的方法去定位具体漏点,这件事就会一直留在 backlog 里。 这也是为什么“先算清楚损失”很重要。计算器不能帮你修好泄漏,但它可以回答一个管理上更现实的问题:这个问题大到足以值得马上投入排查了吗? 免费压缩空气泄漏成本计算器 这篇文章配套了一套轻量级的 压缩空气泄漏成本计算器,它不是为了做审计报告,而是为了回答一个更实际的现场决策问题: 如果我们的泄漏水平处在一个现实区间里,它一年大概会浪费多少钱? 压缩空气 ROI 工厂空气泄漏一年浪费多少钱? 不到一分钟估算压缩空气泄漏的年度成本。可在“压缩机数据估算”和“按年度电费估算”两种模式之间切换。 常用规划假设 20% 预估泄漏率 通过泄漏率滑块快速模拟不同现场情景。计算器会实时更新结果,帮助你在安排维修前对不同假设做压力测试。 按压缩机数据估算 按年度电费估算 输入假设 选择最符合你当前已知信息的一种输入方式即可。 货币 只影响结果展示格式 USD ($) EUR (€) GBP (£) CNY (¥) 压缩机总装机功率 HP kW 每千瓦时电价 维修预算(选填) 每周运行天数 每天运行小时数 全年停产天数 货币 与年度电费输入保持一致 USD ($) EUR (€) GBP (£) CNY (¥) 压缩空气系统年电费 维修预算(选填) 预估年度泄漏成本 $0 调整输入项,查看压缩空气泄漏如何转化为持续发生的年度支出。 压缩空气系统年电费 $0 平均每月泄漏成本 $0 平均每日泄漏成本 $0 预计回收周期 — 仅用于规划估算。 这个计算器用于帮助你快速判断压缩空气泄漏可能带来的业务影响。它不能替代工厂能效审计,也不能替代定量化的泄漏调查。 想把这部分成本对应到真实漏点?声学成像可以帮助维护团队在阀组、接头和高空管路上更快看到压缩空气泄漏位置。 查看压缩空气泄漏检测方案 说明:泄漏率由用户自行设定,便于团队模拟偏保守或偏激进的不同场景。 它支持两条比较容易落地的输入路径: 按压缩机数据估算:如果你知道装机功率、电价和大致运行时间 按年电费反推:如果你已经知道压缩空气系统大致每年的用电支出 其中最关键的输入,是你对 泄漏率 的估计。这个比例本来就应该按场景来判断。管理较好的系统,可以先用较低场景;而那些管路老化、接头频繁改动、停机设备仍长期保压、又缺少定期巡检机制的现场,则更适合用偏高场景做决策。 这个工具的价值不在于给出审计级精算,而在于尽快把“大家感觉可能有点漏”转换成“年度暴露成本大概有多少”。一旦这个数字足够大,泄漏排查就更容易进入预算和维护优先级。 但先算成本还不够,关键是能不能尽快找到漏点 成本估算只有在能改变现场行动时才有意义。当工厂发现泄漏每年可能已经造成几千、几万,甚至更高的损失后,真正的问题就变成了: 我们能不能足够快地把这些漏点找出来,并把它们转成一张可维修的清单? 很多泄漏治理项目并不是死在“算不明白”,而是死在“找得太慢”。靠近视线范围的少量漏点也许不难发现,但一旦系统涉及高空主管、密集阀组、复杂支路和狭窄机械空间,定位具体泄漏点就会迅速变得低效。知道“有泄漏”并不等于能够高效率修掉泄漏。 能不能把定位速度提起来,直接决定了这个项目能否继续推进。如果找漏点的过程非常慢,再好的节能理由也可能在执行中失去动力;如果定位过程足够快、足够稳定,工厂就更容易从“估算损失”顺利走到“排查、修复、复核”。 声学成像为什么更适合做压缩空气泄漏定位 DOE 和 ENERGY STAR 的相关资料里,通常都会建议团队使用 超声波泄漏检测,因为压缩空气泄漏会产生高频声音,在嘈杂环境里比单纯靠耳朵更容易被捕捉到。这个方向本身没有问题,但现场真正耗时的部分,往往不是“知道有高频声”,而是“能不能快速把声源定位到真实漏点上”。 声学成像的价值在于,它把原本抽象的声音信号叠加成可视化热区。维护人员不再只依赖点对点听音,而是能直接看到声音能量集中在哪个位置。在密集阀组、软管连接、法兰、主管分支和难以靠近的高处区域里,这层可视化信息能显著提升定位效率,也更方便做现场记录和后续维修交接。 这类方法尤其适合以下场景: 可疑区域里存在多个潜在连接点 泄漏位置高于视线范围或跨越拥挤机械区 团队需要把发现结果记录到维修 backlog 现场不是只修一个漏点,而是要对多个漏点做优先级排序 如果你已经在用声像仪做泄漏排查,也建议一起看这篇中文指南:声学成像为什么会“误报”?反射、伪影与误判排查指南。它可以帮助团队更快区分真实泄漏与伪影,减少误判。 对于需要做常规压缩空气巡检的现场,CRYSOUND 的 手持声学成像设备产品页 可以作为后续产品选型入口。像 CRY8121 气体版声学成像仪 这类高分辨率手持方案,适合更复杂的工业场景;CRY2612 128-Mic 气体版工业声学成像仪 这类便携手持设备,也适合压缩空气和真空泄漏等日常排查任务。 工厂采购检测工具,并不是因为“算损失”这件事本身很有趣,而是因为一旦成本已经足够大,团队就需要一条更高效的路径,去找到数字背后的真实漏点。 利用声学成像在工业阀组和管路周边更快定位压缩空气泄漏点 一个更实际的现场流程:估算 → 排查 → 修复 → 复核 当工厂已经接受“泄漏不是小事,而是长期成本问题”之后,后面的流程其实不需要特别复杂。 先估算年度暴露成本。 用计算器分别测试低、中、高三个泄漏场景,判断这个问题是否足以值得集中处理。 从高概率区域开始排查。 优先看空压机房、干燥机、主管、阀组、软管、支路、长期带压的闲置设备和高空主管路。 先修最有价值的漏点。 按疑似严重程度、维修可达性、安全性和运行影响排序,而不是试图一次性把所有问题都扫完。 修后复核,再把它变成常规动作。 对已修区域做复查,记录重复出现的泄漏模式,让泄漏治理从一次性活动变成维护 routine。 这套流程的核心并不是追求“绝对完美的数据”,而是尽快建立一条足够实用的决策链:先知道浪费是否真实存在,再知道问题值不值得优先处理,然后用更高效的方法把漏点找出来并修掉。 FAQ 这个压缩空气泄漏成本计算器有多准确? 它是一个用于规划和优先级判断的估算工具,不是审计级工程模型。它的任务是帮助工厂在合理假设下,快速看到年度损失的大致区间,而不是给出一份精算报告。 如果我完全不知道现场泄漏率,应该从多少开始试? 如果现场还没有系统性调查,20% 是一个很实用的起始场景。DOE 和 ENERGY STAR 都指出,这一量级在现实工厂中并不少见,后续你可以再对比更低或更高区间。 为什么不能只算成本,不做泄漏检测? 因为成本估算只能告诉你“值不值得管”,并不能告诉你“具体该修哪里”。工厂仍然需要一种现场方法,把成本问题转换成可以执行的泄漏清单。 声学成像在什么情况下最能体现价值? 它最适合那些很难靠耳听或逐点排查快速定位的场景,尤其是高空管路、密集阀组、拥挤机械区以及存在多个可疑连接点的装置。 先把损失算清楚,再把漏点找出来并修掉。如果你的年度损失已经足以值得行动,可以直接联系 CRYSOUND讨论更适合现场的压缩空气泄漏检测方案。 参考资料 U.S. Department of Energy, Improve Compressed Air System Performance: A Sourcebook for Industry — https://www.energy.gov/cmei/ito/compressed-air-systems ENERGY STAR, Energy Savings Tips for Small and Medium Manufacturers — https://www.energystar.gov/buildings/resources_audience/small_biz/small_medium_manufacturers U.S. Department of Energy, AIRMaster+ — https://www.energy.gov/cmei/ito/articles/airmaster 关于作者 张博文 — CRYSOUND 应用工程师,专注于工业维护、泄漏检测与局部放电检测中的声学成像诊断应用。
