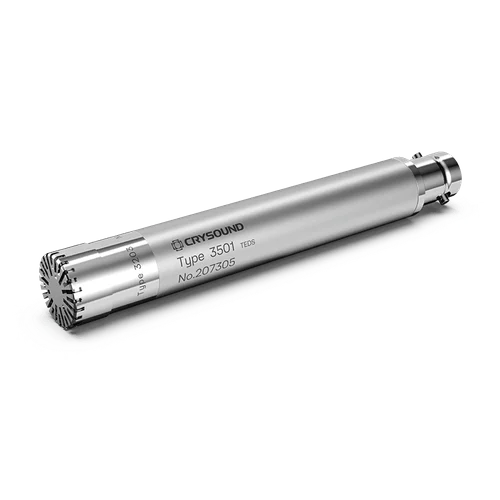

测量传声器灵敏度通常以 mV/Pa 表示，用于描述单位声压输入可转换成多大的电压信号。它会影响微弱信号的输出大小、声压换算和测量链路的输入匹配，但数值并非越高越好。理解这一参数，需要同时结合本底噪声、最大声压级和采集设备输入范围。 什么是测量传声器灵敏度？ 传声器灵敏度（Sensitivity）表示传声器把声压转换成电压信号的能力。测量传声器常用单位是 mV/Pa，即每输入 1 Pa 声压，传声器输出多少毫伏电压。 在声学中，1 Pa 声压约对应 94 dB SPL。假设三个传声器的灵敏度分别为 10 mV/Pa、50 mV/Pa 和 100 mV/Pa，在相同的 1 Pa 输入下，其理想输出分别约为 10 mV、50 mV 和 100 mV。 因此，灵敏度数值越高，表示相同声音输入能够产生更大的电压信号。但这个参数本身并不能直接说明频率响应是否更平坦、失真是否更低，或传声器是否“更准确”。 图1_测量传声器灵敏度（mV/Pa）定义示意图 灵敏度如何影响实际测量？ 低声压测量：影响小信号输出与系统信噪表现 在低噪声环境或微弱声信号测试中，声压对应的电压信号可能很小。如果传声器输出过低，后级前置放大器、数据采集卡等电子设备自身的输入噪声就更容易影响测量结果。 在其他条件相同的情况下，提高传声器灵敏度可以让同一声压对应更大的电压输出，从而降低后级电子噪声对信号的相对影响。这也是低噪声测量通常更关注较高灵敏度传声器的原因之一。 但需要注意，高灵敏度不等于低本底噪声。传声器能够测到多小的声音，还取决于传声器自身噪声、前置放大器噪声、环境噪声以及整个测试链路。 例如，在耳机自噪声、静音家电或其他微弱声信号测试中，可优先考虑针对低噪声测量设计的高灵敏度传声器，如 CRY3261-S02。其灵敏度为 450 mV/Pa，本底噪声低至 6.5 dBA，适合需要分辨微小声压变化的测试，同时仍需核对目标声压范围。 高声压测量：影响系统的测量上限 数据采集设备和前置放大器都有最大输入电压。当声压持续增大时，高灵敏度传声器会更快产生较大的输出电压，因此更容易先触及后级设备的输入上限。 例如按理想线性换算，在 120 dB SPL（约 20 Pa）下，50 mV/Pa 的传声器输出约为 1 V，而 10 mV/Pa 的传声器约为 0.2 V；当声压达到 140 dB SPL（约 200 Pa）时，两者理论输出分别约为 10 V 和 2 V。对于输入范围有限的采集系统，较低灵敏度传声器更不容易使输入端过载。 实际最大可测声压不能只通过灵敏度计算，还要同时查看传声器规定的最大声压级、失真指标以及前置放大器和采集设备的线性输入范围。 对于极高声压测试，可以采用更低灵敏度、并针对高声压工况设计的型号，如 CRY3408-S01。其灵敏度为 0.14 mV/Pa，可用于最高 180 dB SPL 级别的测量，同时还需核对传声器规定的最大声压级和失真条件。 图2_不同灵敏度传声器的输出电压与测量范围对比 灵敏度还会影响声压值换算 在测量系统中，传声器灵敏度是将输出电压换算为声压的重要参数。软件根据传声器的灵敏度，把采集到的电压信号转换为声压（Pa），并进一步计算声压级（参考声压 20 μPa）。 因此，软件中设置的灵敏度必须与传声器的实际灵敏度一致。设置不准确时，即使信号采集正常，测得的声压级也会整体偏高或偏低。对于声压级、声功率等需要准确测量声压的测试，正确校准并设置传声器灵敏度非常重要。 测量传声器灵敏度越高越好吗？ 不是。灵敏度高低各有适用场景，真正需要关注的是它是否与测试任务匹配。 几个常见误区：高灵敏度不等于更平坦的频率响应；高灵敏度不等于更低的传声器本底噪声；低灵敏度不等于测量不准确；灵敏度也不能单独决定传声器的最大声压级和动态范围。 如何根据测试需求理解灵敏度？ 先估算最低和最高测试声压 首先估算实际测试中可能出现的最低声压和最高声压。下面列出一些常见声音的典型声级，可作为判断测试声压范围的参考： 常见声音或场景典型声压级（约）轻声耳语30 dB图书馆等安静环境40 dB正常交谈60 dB教室、多人交谈环境70 dB繁忙交通环境80～85 dB摩托车、较响的机械设备90～95 dB施工现场等高噪声环境100 dB 左右重型设备近距离运行120 dB 左右 以上数值仅用于估算声压量级。实际声级会随测试距离、环境条件和声源工作状态而变化。 如果主要测量微弱声音，应优先关注传声器的灵敏度和本底噪声；如果被测声压较高，则应重点关注最大声压级和线性范围，避免传声器出现过载或失真。 再检查传声器与采集系统的匹配 确认传声器灵敏度后，还要查看前置放大器和数据采集设备的输入范围、增益设置和本底噪声。对于通用实验室和常规声学测量，可参考灵敏度为 50 mV/Pa 的 CRY3203-S01。理想状态是在最小测试声压时仍能获得足够的有效信号，同时在最大测试声压时不会出现传声器、前置放大器或采集设备 ADC 过载。 最后结合其他关键参数判断 理解实际应用时不能只看 mV/Pa。测量传声器还需要综合考虑本底噪声、最大声压级、动态范围、频率响应、频率范围以及环境适应性等指标。灵敏度只是其中一个重要环节。 不同测试场景对灵敏度有什么要求？ 低噪声或消声室测量通常更关注较高灵敏度与较低本底噪声；通用实验室声学测试更强调小信号能力、最大声压和采集设备输入范围之间的平衡。 音频测试需要结合实际测试声压与系统量程理解灵敏度；发动机、机械设备等高声压场景则应优先关注最大声压级、线性范围以及采集系统是否会发生输入过载。 图3_不同声学测试场景下的传声器灵敏度应用思路 总结 测量传声器灵敏度决定了同一声压输入下的电压输出大小，但它并不是越高越好。较高灵敏度有利于获得更大的微弱信号输出，较低灵敏度在高声压下输出的电压更小，更不容易使后级采集链路过载。 理解灵敏度时，应先明确测试的最低和最高声压，再检查传声器本底噪声、最大声压级以及前置放大器和数据采集设备的输入范围。只有传声器与整个测量链路匹配，才能获得稳定、准确且不过载的测试结果。 常见问题 1. 50mV/Pa和10mV/Pa的传声器有什么区别? 在相同声压输入下,50mV/Pa传声器的输出电压是10mV/Pa传声器的5倍。前者更容易获得较大的微弱信号输出,后者在高声压下产生的输出电压更小。实际应用还需结合本底噪声、最大声压级及采集设备输入范围判断。 2. 高灵敏度是否意味着传声器本底噪声更低? 不一定。灵敏度决定声压到电压的转换比例,本底噪声则由传声器、前置放大器及整个测量链路共同影响。理解参数时应分别核对灵敏度和本底噪声指标。 3. 为什么软件中的灵敏度设置必须准确? 测量软件需要根据灵敏度把采集到的电压信号换算成声压。如果果设置值与传声器实际灵敏度不一致,计算得到的声压级会整体偏高或偏低。 如需进一步了解测量传声器灵敏度与声学测试系统的匹配关系，欢迎联系兆华电子 CRYSOUND 技术团队获取选型与测试支持。

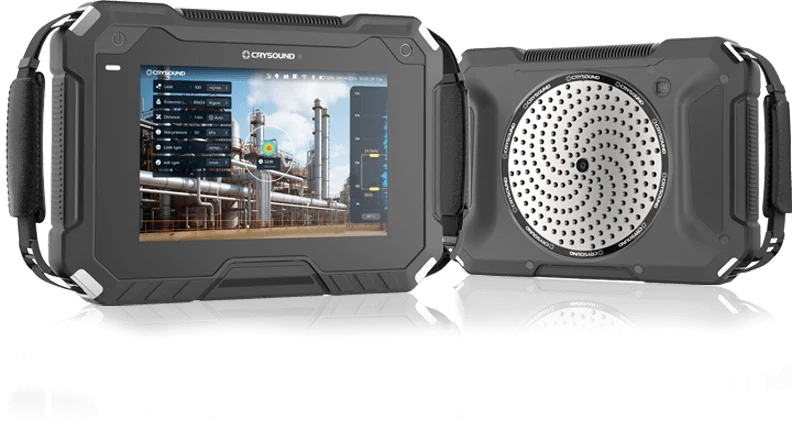

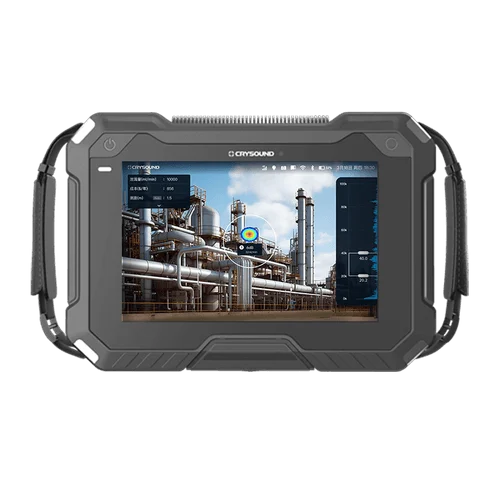

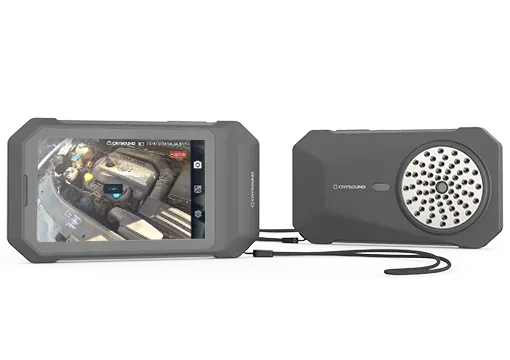

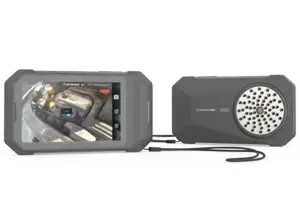

在车间里，“听到异常”往往不难，难的是在管路、电气柜、风管和设备同时运行时，迅速判断声音究竟来自哪里。传统听音依赖经验，逐点接触检测又比较耗时。口袋声学成像仪的价值，正是把声源位置叠加到可见光画面上，让一线人员先看到可疑区域，再决定是否需要进一步复核。 本文以压缩空气泄漏、局部放电筛查、HVAC 异响三类真实工业工况为评测对象，关注的不是实验室里的极限数字，而是三个现场问题：它能否快速发现异常、结果能否帮助维修决策，以及什么情况下不能只看声像图下结论。 图1_CRY8020 系列口袋声学成像仪 先说结论：三个工况中，哪些适合口袋声学成像仪？ 口袋声学成像仪最适合做高频泄漏与异常声源的快速筛查。压缩空气泄漏通常是它最容易发挥价值的场景；局部放电、HVAC 异响则要结合频率、背景干扰等判断结果。 工况推荐程度口袋声学成像仪的主要价值不能忽略的边界压缩空气泄漏高快速扫描接头、软管和高处管线，记录并辅助量化检出能力受压差、距离、遮挡和现场超声背景噪声影响局部放电筛查中高在安全作业要求下定位疑似放电区域受设备封闭结构、遮挡及现场噪声影响，不能替代专业局放定量诊断HVAC 异响中高定位风口啸叫、风管漏风和风阀异常受强气流噪声、混响、多声源叠加和距离影响 评测方法：不要只看屏幕上有没有云图 画面上出现声像云图，只说明某个方向存在较强声能，并不自动等于设备已经找到故障根因。金属墙面、管道、柜体和地面都可能反射声音；多个相近声源也可能互相干扰。因此，现场判断至少要完成以下五步： 先做范围扫查：从较开阔的位置观察整个设备或管段，找出稳定的可疑区域。 选择合适频段：先用宽频率范围获取线索，再根据现场干扰手动缩窄频段。 更换站位复核：从两个或更多角度观察。真实声源通常能稳定回到同一物理位置，声像云图往往会移动。 记录工况信息：保存画面、压力、设备状态和检测时间等信息。 按风险选择复核手段：维修后复测；涉及高压电气、合规噪声或机械故障时，再使用相应的专业方法确认。 工况一：压缩空气泄漏——最能发挥快速筛查与非接触定位价值 在压缩空气系统中，接头松动、软管破损、密封老化、阀组连接不良等问题十分常见。气体在压差作用下从狭小缝隙高速逸出，会形成明显的湍流噪声，其中包含较丰富的高频和超声成分。相比电机、风机、泵等设备产生的低频机械噪声，这类泄漏声在合适频段内通常具有更好的可分离性，因此是声学成像口袋声学成像仪最典型、最容易发挥价值的应用之一。 口袋声学成像仪更适合承担压缩空气系统的快速巡检和疑似泄漏点筛查。巡检人员可沿主管、支管、阀组、快速接头、软管及用气终端连续扫描，在设备正常运行、无需停机、无需接触管路的情况下，通过声像图快速发现异常声源位置。 图2_压缩空气泄漏声源定位结果 在典型现场中，它的优势主要体现在： 大范围快速扫描：先从一片管路、阀组或设备区域中快速锁定异常点，而不是逐个接头贴近检查。 非接触检测：对高处管线、密集管路、旋转设备周边或人员不方便靠近的位置更有价值。 边运行边检测：无需为了常规筛查停机、拆卸或改变系统运行状态。 图像化定位：异常声源能够直接叠加到可见光画面上，便于巡检、维修和复核人员理解。 适合批量巡检：尤其适用于空压站、生产车间、大量气动设备和长距离压缩空气管网的周期性检查。 便于形成闭环：可保存泄漏位置和声像结果，维修后回到相同位置复测，用于判断异常是否消除。 因此，在这个场景下，口袋声学成像仪的核心价值并不只是“发现一个泄漏点”，而是把传统的近距离、逐点式检查，转变成“远距离快速筛查 → 锁定疑似点 → 近距离确认 → 维修复测”的巡检流程。 最适合发挥的工况 口袋声学成像仪在“系统存在一定压差 + 泄漏持续存在 + 声传播路径相对开放 + 现场高频背景较干净”的情况下通常更容易发挥优势，例如：裸露接头、阀门、软管、法兰连接处的小孔或缝隙泄漏，以及高处、密集区域中肉眼不易发现但声学特征明显的泄漏点。 不能忽略的边界 压缩空气泄漏检测能力并不是固定不变的，实际表现会同时受到压差、泄漏孔径、距离、遮挡、环境噪声和检测角度影响。 压差不足时，泄漏声可能不明显：系统压力越低、泄漏越微弱，形成的高速湍流越弱，相应高频特征也会下降。因此，同一个泄漏点在不同运行压力下，检测效果可能存在明显差异。 距离越远，对微小泄漏越不利：远距离适合做区域级快速扫描，但不能简单理解为“距离范围内所有泄漏都能发现”。小泄漏、低压差泄漏仍然更适合在发现疑似区域后缩短距离进行确认。 实体遮挡会直接影响检测效果：如果泄漏点被保温层、密闭壳体、厚壁结构或其他设备完全遮挡，高频声能被明显衰减，此时即使内部存在泄漏，外部声学成像也可能难以直接定位。 工况二：局部放电筛查——发现疑点，不等于完成诊断 局部放电是高压电气设备绝缘劣化过程中常见的早期异常现象，可能出现在开关柜、母线连接部位、电缆终端、绝缘子、套管以及其他高压连接部件。部分局部放电在发生过程中会伴随明显的高频或超声声学信号，在设备尚未出现明显发热、烧蚀甚至绝缘击穿之前，就有可能通过声学手段发现异常。 对于日常巡检而言，真正的难点往往不是“如何对一台已经确定有问题的设备进行精确诊断”，而是如何从成排的开关柜、大量电缆终端和高压设备中，快速找出少数值得重点关注的异常对象。 口袋声学成像仪更适合承担这一阶段的快速筛查与异常声源定位任务。巡检人员可以在符合安全规程的距离外，对设备进行非接触扫描，通过声像图快速观察异常声源集中位置，并逐步将范围从一个设备区域缩小到某个柜体、接头、电缆终端或绝缘部件，为后续专业局放检测提供明确目标。 图3_疑似局部放电声源筛查结果 在典型现场中，它的优势主要体现在： 快速筛查： 对成排开关柜及电气设备连续扫描，从大量设备中快速发现疑似异常点。 非接触定位： 在符合安全规程的距离外，将异常范围进一步缩小到具体柜体、接头、电缆终端或绝缘部位。 可视化留证： 将异常声源叠加到设备画面，便于巡检记录、维修交接和修复后的复测对比。 辅助判断： 结合频谱、PRPD等特征，为判断异常是否具有局放特征提供更多依据。 不能忽略的适用边界 封闭结构影响： 局放位于密闭柜体或多层金属结构内部时，声信号衰减明显，外部可能难以检出。 异常声源不等于局放： 气流、机械摩擦、电弧等高频声源也可能形成干扰，需要结合频谱、PRPD和设备状态综合判断。 距离和信噪比限制： 弱局放、远距离或高背景噪声条件下，检测和定位效果会下降，更适合采用“远距离筛查、近距离确认”的方式。 总体而言，口袋声学成像仪适合作为局放巡检的前端快速筛查工具，提高批量巡检效率，并为后续专业诊断提供更明确的检测目标。 工况三：HVAC异响——对啸叫和气流问题敏感，对低频振动有限 HVAC 现场常见的难题是：工作人员能听到啸叫、漏风或间歇异响，却无法确定它来自哪个风口、哪段风管或哪只风阀。声学成像可以同时观察一片区域，对风口边缘、法兰接缝、软连接和风阀附近的声源进行比较，尤其适合排查高频气流声与局部啸叫。 如果热点稳定落在风管接缝，检查方向通常是密封和漏风；如果集中在风阀或风口边缘，则可以进一步检查开度、叶片、松动件和气流条件。与单纯靠耳朵判断相比，声像图容易留下维修前后的对比证据，更适合用于快速发现啸叫、漏风及局部异常声源。 图4_暖通空调故障排查定位结果 在典型现场中，它的优势主要体现在： 快速锁定异响位置： 对风管、风口、阀门及机组区域进行扫描，快速判断异常声源来自哪个位置。 对啸叫和气流声敏感： 对漏风、缝隙啸叫、高速气流等具有明显中高频特征的异常更容易发现。 非接触大范围筛查： 无需逐点贴近检查，适合高处风管、吊顶区域及复杂管路的快速巡检。 可视化辅助维修： 将异常声源与实际设备位置对应，便于维修人员快速找到检查和处理对象。 不能忽略的适用边界 低频振动能力有限： 风机不平衡、轴承振动、结构共振等以低频振动为主的问题，不一定能够通过声学成像清晰定位。 强气流会产生干扰： 风口、大风量送排风区域本身存在较强气流噪声，可能掩盖较弱的异常声源。 混响和反射影响定位： 机房、金属风管及封闭空间容易产生声反射，需要结合不同角度进行复测。 多声源同时存在时需逐步排查： 风机、风口和多个管路同时发声时，较强声源可能掩盖较弱异常，应先锁定主声源，再进一步确认。 总体而言，口袋声学成像仪在HVAC场景中更适合用于啸叫、漏风和气流类异常的快速筛查与定位，而对于以低频机械振动为主的故障，应结合振动检测等手段进行判断。 从压缩空气泄漏、局部放电筛查到HVAC异响，不同工况下的声源特征和检测难点并不相同。声学成像口袋声学成像仪的核心价值，在于通过非接触、可视化、快速扫描，帮助巡检人员更快发现异常、缩小排查范围，并为后续维修或专业检测提供明确目标。 同时，声学检测也有清晰的应用边界：检测效果会受到距离、背景噪声、遮挡、声源频率及现场结构等因素影响。因此，更合理的使用方式不是把口袋声学成像仪作为所有故障的最终诊断工具，而是把它作为现场巡检中的高效筛查与快速定位工具。选对工况、理解边界，才能真正发挥声学成像在日常巡检中的价值。 如您需要了解兆华电子口袋声学成像仪在各类场景中的应用，或希望结合您的工艺与验收目标讨论更合适的检测方案，可联系我们 0571-88225198，我们的销售或技术支持工程师将为您提供帮助。

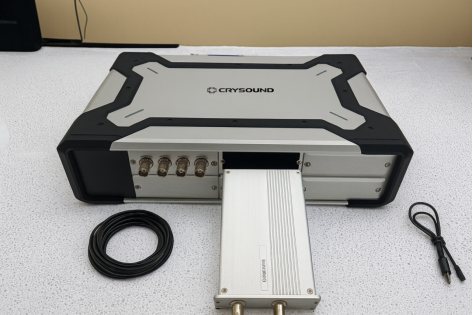

在数据采集系统、专业声卡和音频分析仪的规格表中，动态范围、底噪和输入量程通常都是核心指标。然而，在设备选型与测量方案设计中，若只比较单一数字，往往会得出片面甚至错误的结论。 例如，动态范围较高的设备未必更适合微弱信号测量；同一信号切换到较小量程后，输入等效噪声可能明显降低；两台设备即使动态范围相同，绝对测量上限和下限也可能完全不同。 输入量程决定测量上限，输入等效底噪约束测量下限，动态范围描述两者之间的比值跨度。 输入量程决定最大可测信号 输入量程是采集通道在模拟前端不过载、ADC 不削波的条件下允许的输入电压范围，常见档位包括 ±10 V、±1 V 和 ±100 mV 等。规格书中的上限可能按峰值、峰峰值或 RMS 标注，比较前必须统一口径。 当输入信号超过允许范围时，模拟前端或 ADC 会饱和，导致波形削顶。此时，峰值、RMS、THD、THD+N 和频谱分析结果都可能失真。 输入量程并非越大越好。较大量程可以容纳更强信号并降低过载风险；在前端增益随量程调整的系统中，较小量程可使微弱信号更充分地利用 ADC 转换范围，并可能降低输入等效噪声。例如，按峰值口径计算，10 mV 信号在 ±10 V 和 ±100 mV 量程下分别约占正向量程上限的 0.1% 和 10%。 图1_输入量程、输入等效底噪与动态范围的关系 底噪决定最小可分辨信号 即使数据采集系统输入端没有有效信号，输出也不会绝对为零。模拟放大器、电阻、ADC、电源、时钟和信号调理电路都会产生噪声，这些噪声共同形成采集系统在指定测试条件下的本底噪声。 底噪常见的表达方式包括 µV RMS 或 nV RMS、nV/√Hz、dBV 和 dBFS。其中，RMS 电压表示指定带宽内积分得到的输入等效噪声，nV/√Hz 表示噪声谱密度，dBFS 则表示噪声相对于数字满量程的比例。 dBFS 是相对值，不能脱离满量程电压单独理解。若两台设备在相同带宽和测试条件下的底噪均为 -120 dBFS，但 0 dBFS 对应的电压分别为 10 Vrms 和 1 Vrms，则前者的输入等效噪声通常更高。 因此，只看到“-120 dB”并不足以判断设备性能，还应确认单位、输入量程、0 dBFS 的定义、测量带宽、滤波或计权方式、输入端接法以及 IEPE 是否开启。对宽带随机噪声而言，积分带宽越宽，总 RMS 噪声通常越大。 动态范围表示测量跨度 不同厂商和测试标准对动态范围的具体定义可能不同。工程上常用的理解，是在相同幅值口径和测试条件下，以最大不失真信号与输入等效 RMS 噪声之比表示： DR = 20 log₁₀(Vmax / Vnoise) 假设某通道的最大有效输入为 10 Vrms，输入等效噪声为 10 µVrms，则其动态范围为 120 dB，对应的电压比约为 100 万倍。计算时，Vmax 与 Vnoise 必须采用一致的峰值或 RMS 口径，并对应相同的带宽、滤波和输入条件。 但动态范围本质上是比值，只能说明上下限之间的跨度，不能单独给出绝对测量下限。 系统最大输入输入底噪动态范围系统A10 Vrms10 µVrms120 dB系统B1 Vrms1 µVrms120 dB 两套系统的动态范围相同，但系统 A 的测量上限更高，适合较大信号；系统 B 的绝对底噪更低，更适合微弱信号。 动态范围相同，并不意味着绝对底噪或微弱信号测量能力相同。 图2_相同动态范围不代表相同的绝对测量能力 输入量程为什么会影响底噪 多量程数据采集系统通常通过切换前端衰减或增益来改变输入量程。当量程从 ±10 V 切换到 ±1 V 时，系统一般会减小衰减或提高前端增益，使微弱信号更充分地利用 ADC 范围。若增益位于主要噪声源之前，折算到输入端的噪声通常也会降低。 以下仅作比例说明：若 0 dBFS 对应的电压参考分别为 10 V、1 V 和 0.1 V，且相对噪声均为 -120 dBFS，则输入等效噪声分别约为 10 µV、1 µV 和 0.1 µV。实际换算必须以厂商给出的 0 dBFS 定义、峰值/RMS 口径和测量带宽为准。 实际设备的变化不会完全遵循这一比例。高增益放大器、量程切换电路和保护器件也会引入噪声。因此，规范的产品资料应在一致测试条件下分别给出各量程的输入等效噪声、动态范围和 THD+N，而不是只列出一个最佳值。 表1_不同量程下的底噪水平对比 0 dBFS 电压参考相对噪声输入等效噪声10 V-120 dBFS约 10 µV1 V-120 dBFS约 1 µV0.1 V-120 dBFS约 0.1 µV 图3_同一 10 mV 信号在不同输入量程下的幅值利用率（按峰值口径） 量程越小，动态范围越大吗？ 不一定。若量程缩小 10 倍，输入等效噪声也同步降低 10 倍，则最大信号与噪声之间的比例不变，动态范围仍然相同。 例如，最大有效输入 10 Vrms、输入等效噪声 10 µVrms 的动态范围为 120 dB；最大有效输入 1 Vrms、输入等效噪声 1 µVrms 时，动态范围仍为 120 dB。两者的比例相同，但后者的绝对测量下限更低，更适合微弱信号测试。 量程也不能无限缩小。量程过小会增加过载风险，尤其在冲击、启停、碰撞和转速变化等工况下，瞬态峰值可能远高于正常 RMS 值。 小量程未必提高标称动态范围，但在前端设计合理时，通常可以降低输入等效噪声，改善微弱信号测量能力。 24 位 ADC 不等于 146 dB 的整机动态范围 对理想 N 位 ADC，在满量程正弦输入且仅考虑量化噪声时，量化信噪比可近似表示为： SNR ≈ 6.02N + 1.76 dB 按此公式，24 位 ADC 的理论量化信噪比约为 146 dB。但真实数据采集系统还会受到模拟前端噪声、ADC 热噪声、时钟抖动、电源干扰和非线性失真的影响。 因此，24 位只是数字编码位数，不能直接等同于 146 dB 的整机动态范围。评价设备时，应区分 ADC 标称位数、ADC 芯片性能、输入模块性能、整机性能，以及各量程下的输入等效噪声与有效位数（ENOB）。 接入传感器后，要换算成工程量 在声学和振动测试中，最终需要关注的并非几微伏的电压噪声本身，而是它对应的声压、加速度或其他工程量。 假设传声器灵敏度为 50 mV/Pa，数据采集系统输入等效噪声为 1 µV，则仅由数据采集系统贡献的等效声压噪声为 20 µPa，对应 0 dB SPL 的参考声压。实际系统下限还取决于传声器自噪声、前置放大器噪声和环境本底噪声，并应按噪声叠加关系综合评估。对于灵敏度为 100 mV/g 的加速度传感器，1 µV 的数据采集系统输入等效噪声对应约 10 µg。该数值仅代表数据采集系统的噪声贡献；最终测量下限还应结合传感器自噪声、信号调理增益和测量带宽综合判断。 图4_传感器、信号调理、ADC与软件组成的完整测量链 如何选择合适的输入量程 输入量程的基本选择原则是： 在确保最大瞬态峰值不过载并保留合理裕量的前提下，选择能够覆盖信号的最小量程。 1. 估算正常信号幅值 根据传感器灵敏度，将声压、加速度或其他物理量换算成输入电压。 2. 考虑瞬态峰值 除了RMS值，还要考虑峰均比、冲击信号、启停过程和异常工况。 3. 预留过载裕量 可将“最大峰值占满量程的 50% 至 80%”作为稳定连续信号的初始设置；对冲击或幅值变化明显的信号，应根据峰均比和安全要求预留更大裕量。 4. 通过预采集验证 先进行预采集，观察时间波形、峰值、RMS、过载指示和频谱噪声底。若信号对量程的利用率过低，可尝试减小量程；若出现削波或过载指示，则应扩大量程。 比较设备时，不要只看一个数字 在比较不同数据采集系统时，建议至少确认以下条件： 动态范围是在什么输入量程、带宽和滤波条件下测得； 底噪给出的是 dBFS、输入等效 RMS 噪声，还是噪声谱密度； RMS 噪声的积分带宽和 FFT 噪声底的分辨率带宽分别是多少； 是否使用 A 计权、滤波或其他后处理； 输入端是短路、端接还是连接实际传感器； 是否分别提供各量程下的底噪和动态范围； IEPE 或其他传感器供电开启后，噪声和失真是否变化； 是否支持可靠的过载检测、量程切换及抗混叠滤波。 还应注意，FFT 图中显示的单条谱线噪声底不等同于指定带宽内积分得到的 RMS 底噪。FFT 点数、采样率、窗口函数、幅值归一化和分辨率带宽都会影响显示结果；在其他条件相同时，分辨率带宽越窄，单条谱线的噪声幅值通常越低。因此，不能仅凭一张频谱截图判断设备的动态范围或绝对噪声性能。 SonoDAQ 数据采集系统 作为一款针对声学、振动及通用信号测试的动态信号采集平台，SonoDAQ在硬件设计上并未追求一个孤立的“高动态范围”数字，而是着重优化了全量程下的输入等效噪声分布。例如，在±1 V量程下，其输入等效噪声典型值可低至亚微伏级，这对于搭配高灵敏度传声器或加速度计进行微弱信号捕捉尤为重要。 同时，SonoDAQ提供了从±10 V到±100 mV的多级硬件增益量程，并针对每个量程独立标定了底噪和THD+N性能，而非简单套用理论公式。配合板载的硬件过载指示和瞬态峰值保持功能，用户可以按照文章输入量程的基本选择原则，在确保不过载的前提下，放心地将量程匹配到最佳信号利用率区间。 归根结底，规格书上的动态范围是一个“比值”，而SonoDAQ提供的是一个“可验证的测量链”。 无论您是关注声压级的微小变化，还是捕捉结构响应的微弱振动，其性能指标均基于统一的测试口径给出，并可直接换算为对应的工程物理量，从而帮助您避开“数字陷阱”，将精力聚焦于测试本身。 结语 动态范围、底噪和输入量程必须放在同一测试口径下理解：输入量程决定测量上限，输入等效底噪约束测量下限，动态范围描述两者之间的比值跨度。 大输入量程适合强信号或幅值未知的信号，但未必适合微弱信号；小输入量程可能降低输入等效噪声，却会压缩过载裕量；高动态范围说明测量跨度较大，却不必然意味着绝对底噪更低。 因此，在评估数据采集系统时，不应只问“动态范围是多少”，还要确认：该指标对应什么输入量程、幅值口径、测量带宽、滤波和输入条件？各量程的输入等效噪声是多少？接入实际传感器后，对应的工程量测量下限又是多少？ 只有统一测试口径并完成测量链换算，规格表中的动态范围才能转化为可靠、可复现的工程测量能力。 如需定制适配你工况的声学测试量程与低噪声测量方案，欢迎联系兆华电子 CRYSOUND来咨询我们声学仪器技术团队。

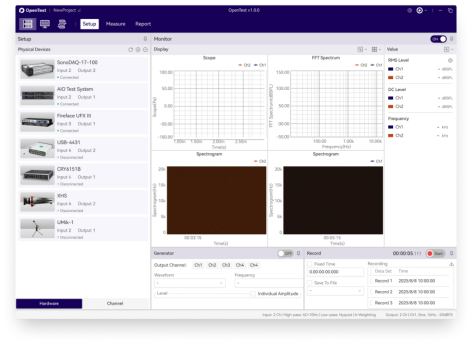

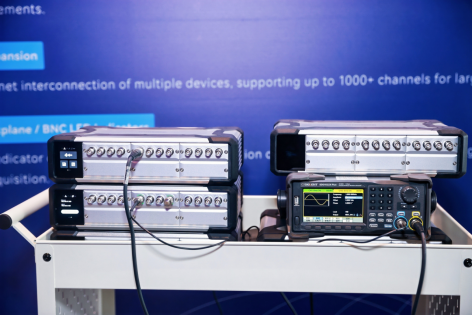

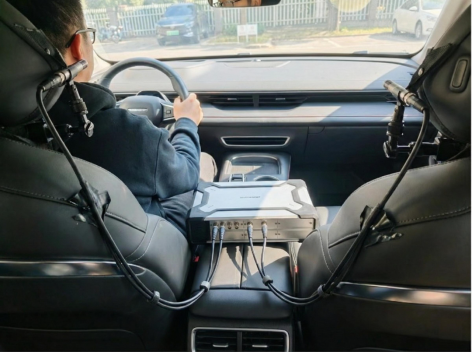

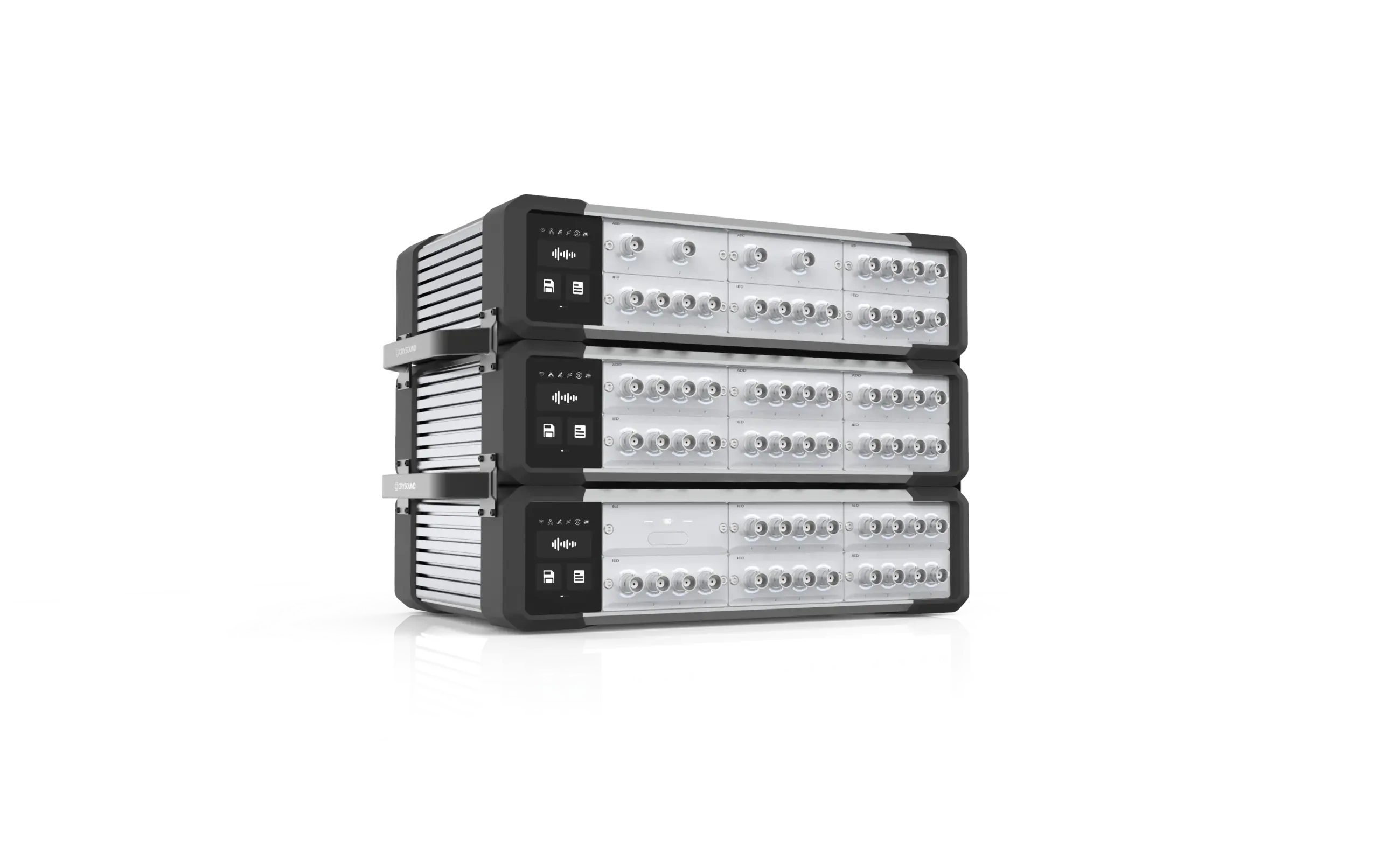

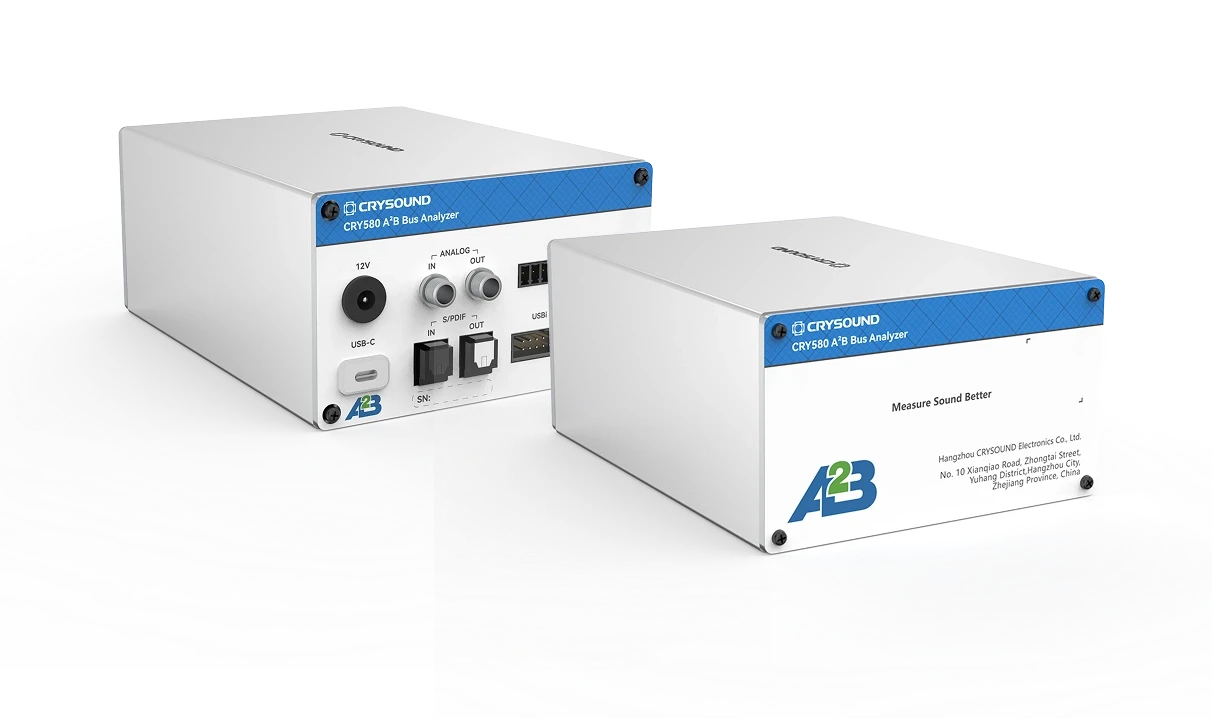

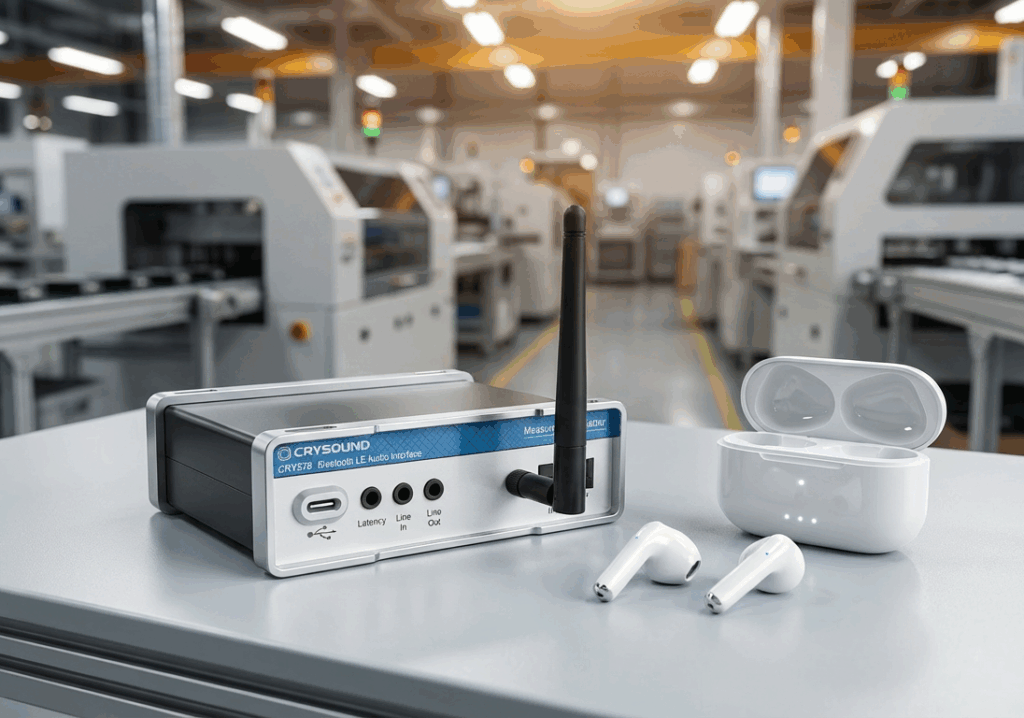

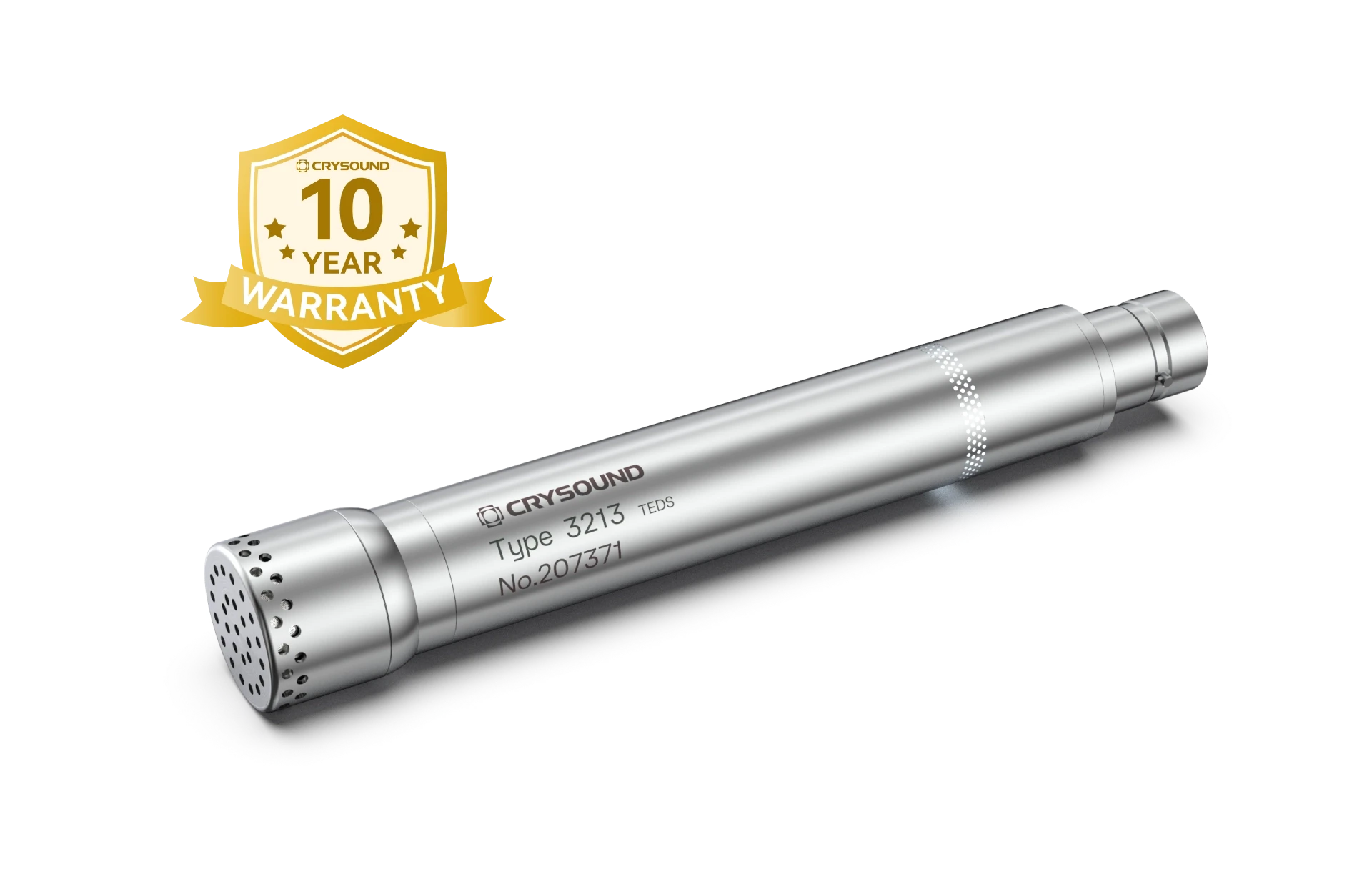

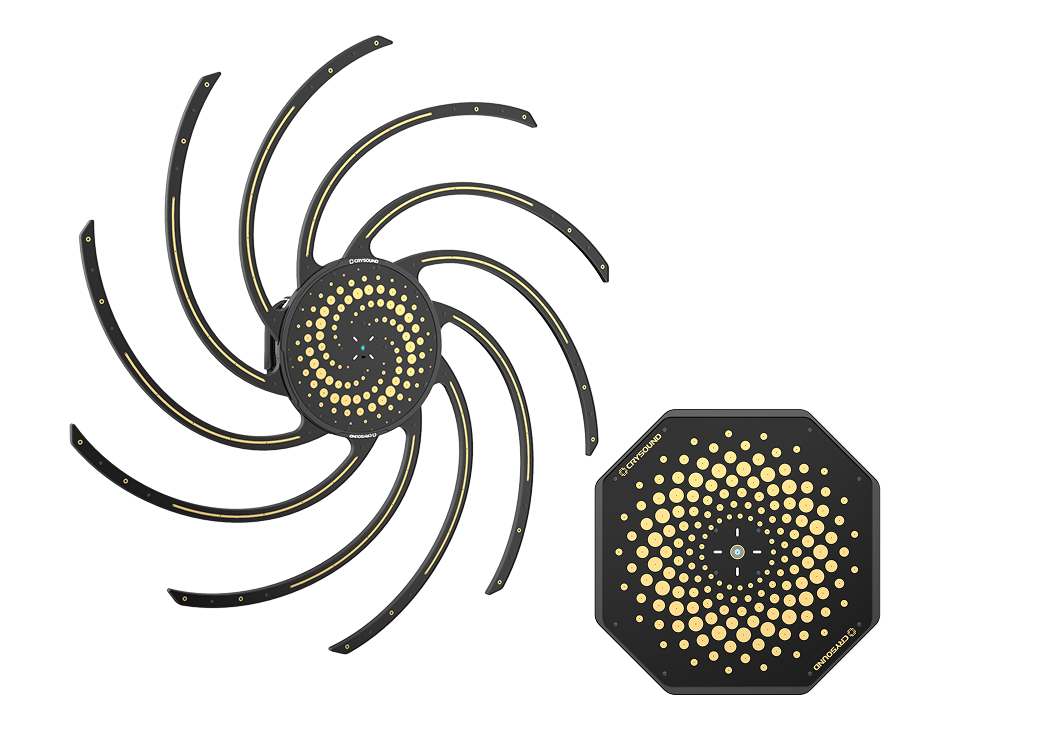

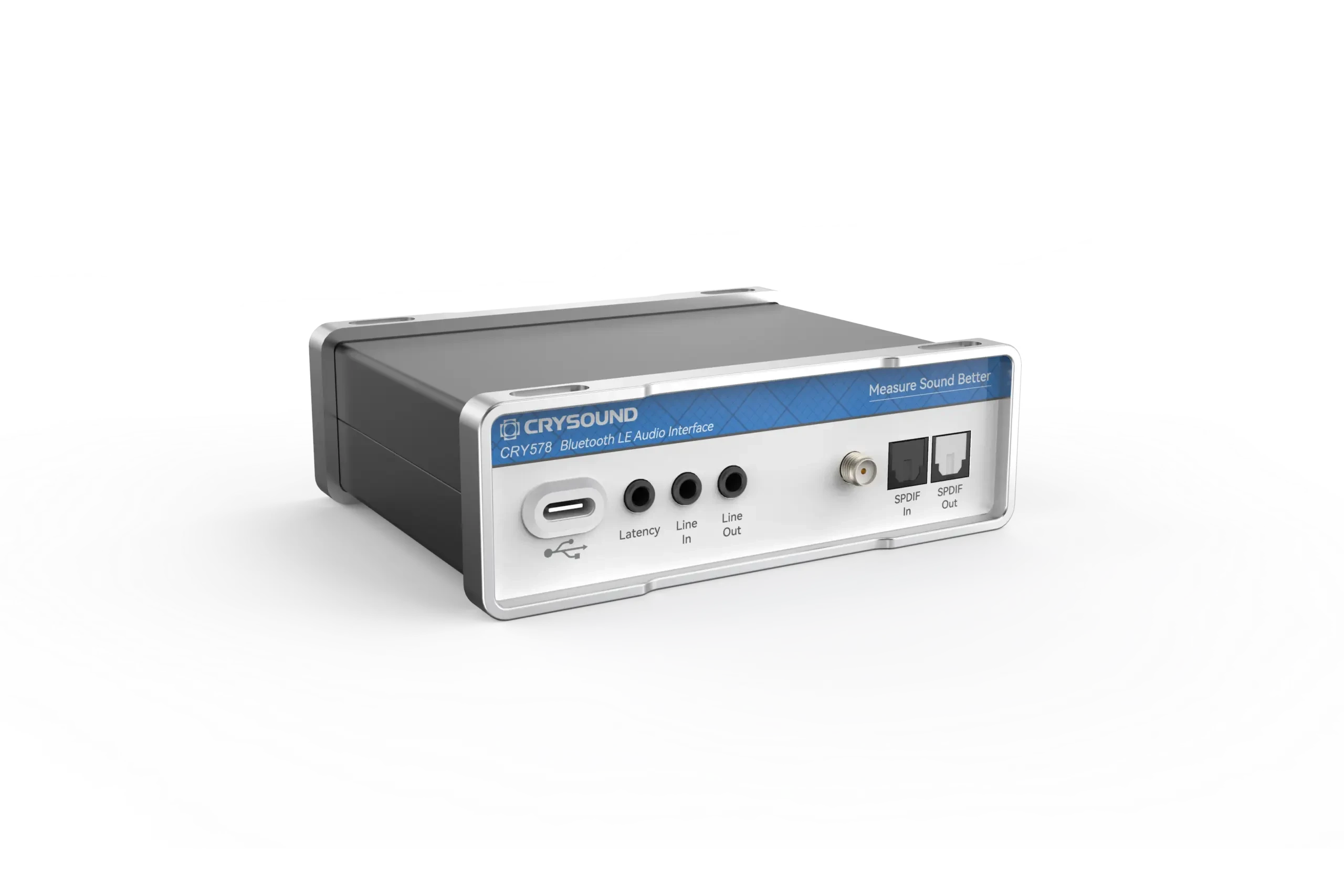

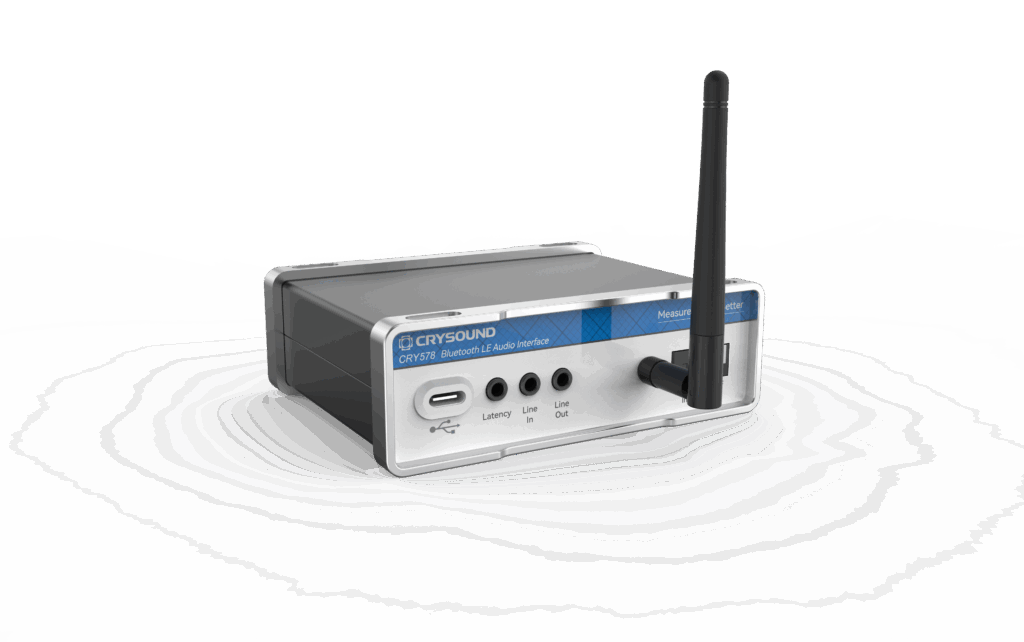

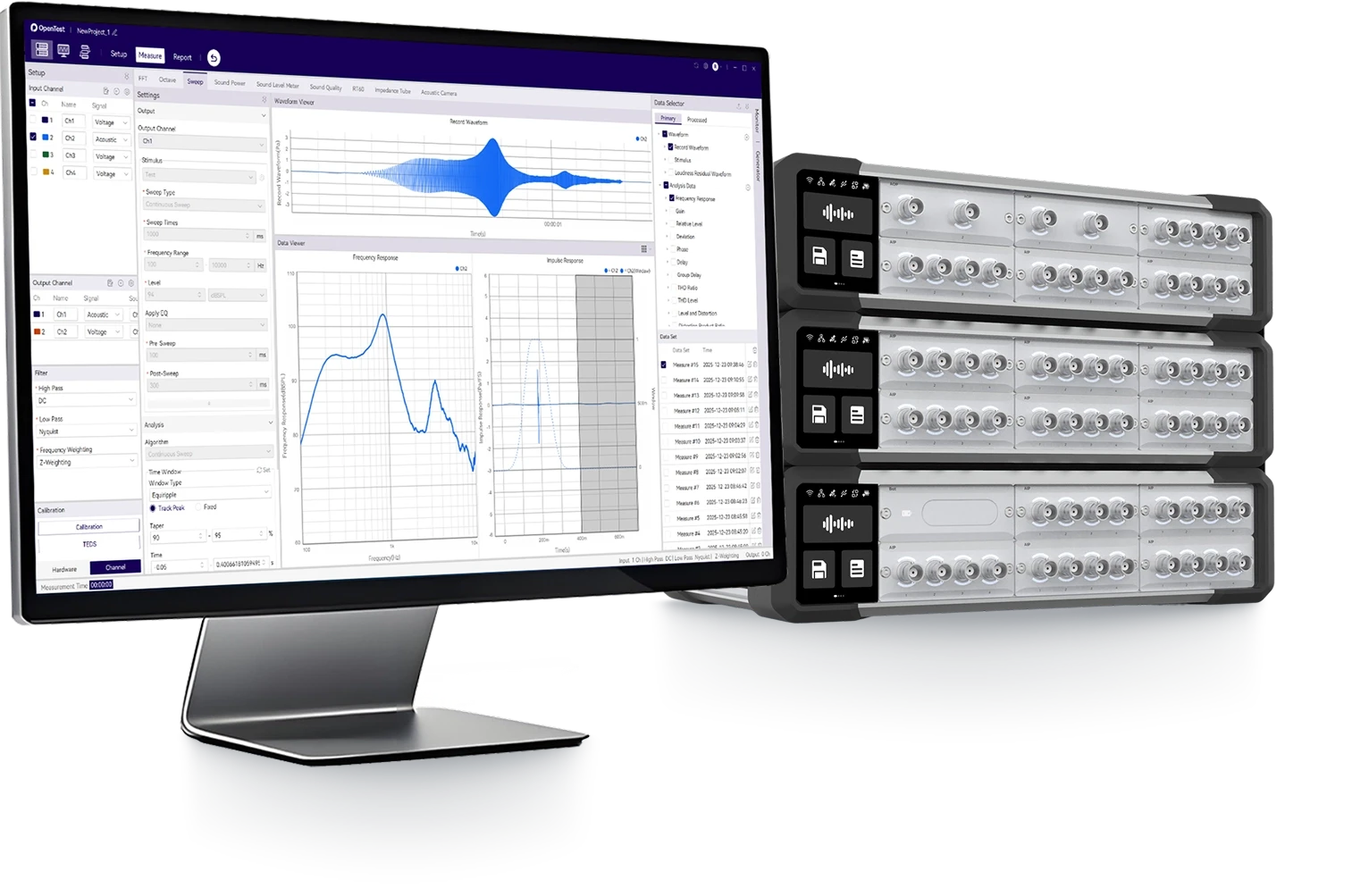

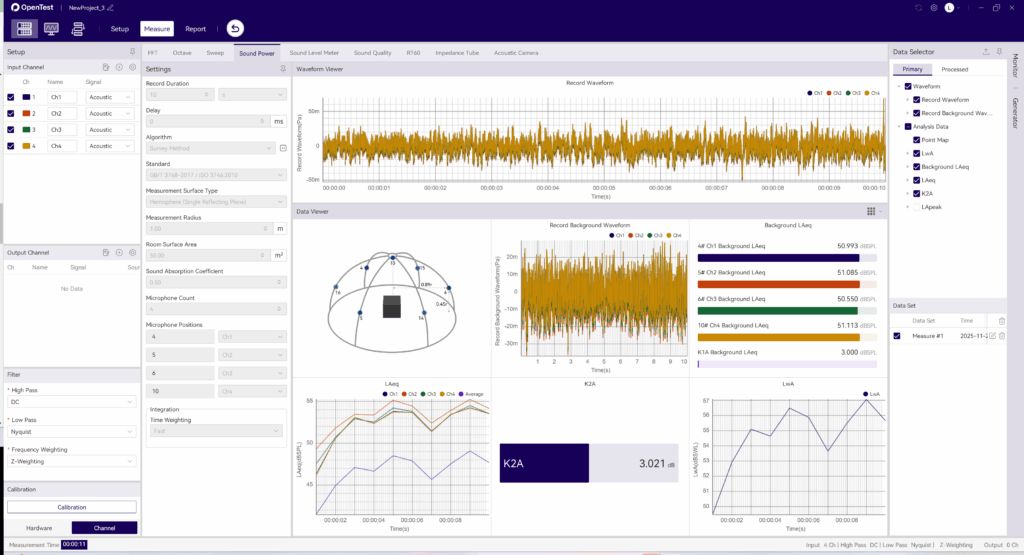

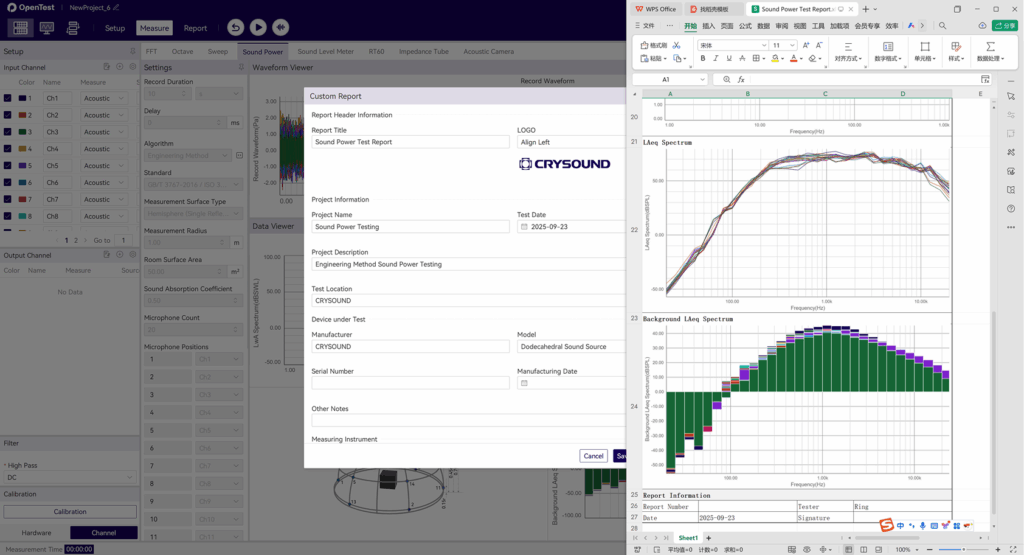

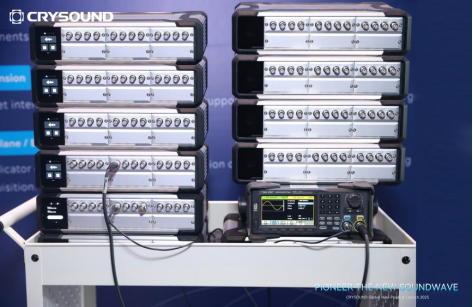

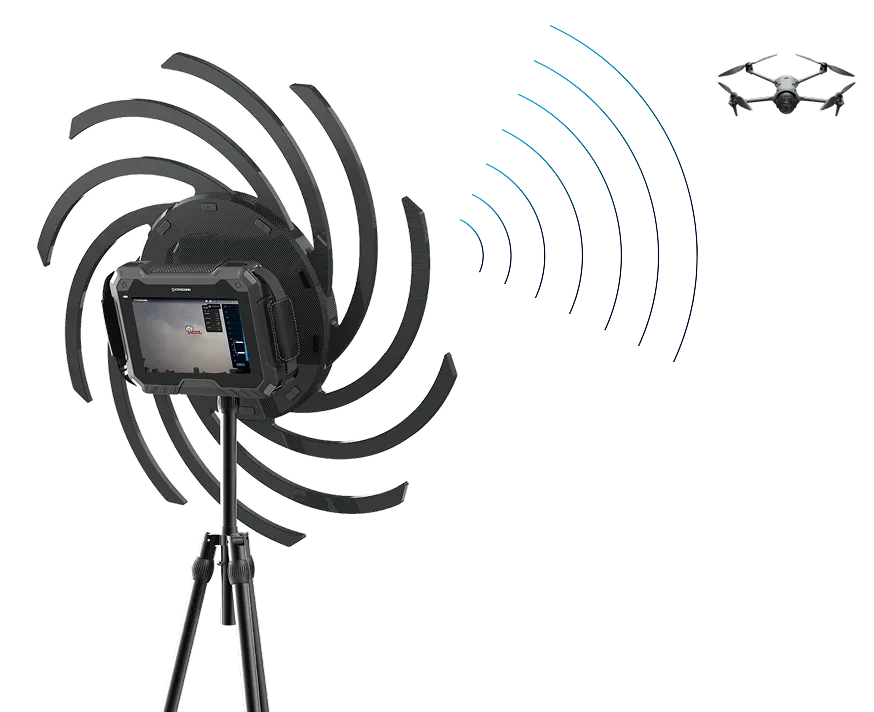

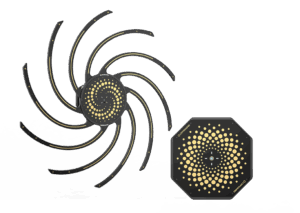

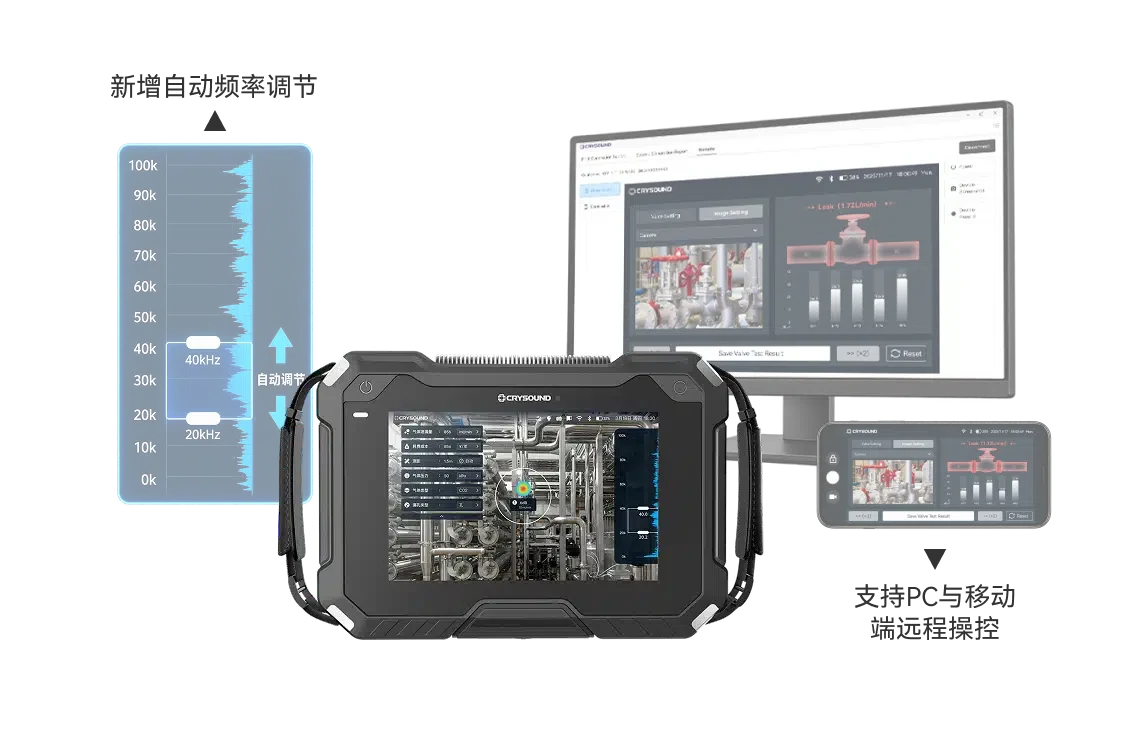

新能源汽车电驱高频噪声、车身异响与智能座舱声品质等问题日益凸显，传统单点声学测量难以覆盖从研发道路试验、风洞测试到产线异响 EoL 检测的全场景验证。杭州兆华电子股份有限公司（CRYSOUND）推出全链路汽车 NVH 声学测量方案，以自研传感器、数据采集与声学成像技术贯通研发到产线的测试闭环。 兆华电子深耕声学测试领域近三十年，是全球少数同时自主研发声学传感器与测试仪器的国家级高新技术企业。本届展会，公司围绕研发验证与产线质检两大场景，带来多款核心产品与解决方案。 在噪声源定位领域，兆华电子将现场演示 CRY8500 系列声像派声学相机。该设备配备208 通道 70cm/110cm MEMS 麦克风阵列，适用于汽车风洞试验、整车通过噪声及舱内异响的噪声源可视化定位，能够清晰呈现中低频噪声分布，帮助工程师直观锁定 NVH 问题根源。同时展出的 CRY8020 系列口袋声学成像仪仅重 270g，集成 64 通道阵列，支持 2 kHz–65 kHz 宽频检测，适合产线巡检以及汽车售后维修现场排查；CRY8121 气体版声学成像仪专攻管路泄漏与车身气密性检测，对应汽车制造中的密封性测试需求。 在 NVH 数据采集方面，专为车载环境设计的 CRY3213 NVH 测量传声器具备 IP67 防护、-50℃~125℃宽温域及抗冲击振动性能，频率响应 3.15Hz–20kHz，可胜任道路试验、环境舱及动力总成等复杂测试场景。与之配套的 CRY5820 SonoDAQ Pro 采用模块化分布式架构，单台 24 通道可扩展至 1000+ 通道同步采集，支持 PTP/GPS 高精度时钟同步（≤100ns）、1000V 隔离及 AI 边缘计算，实现 32 位精度、204.8kS/s 采样率与 160dB 动态范围。结合 OpenTest 测试平台及专业NVH分析模块，可完成阶次跟踪、Campbell 图、实验模态、TPA 传递路径及声品质等专业分析，覆盖电驱啸叫、车身模态、道路噪声等多测点研发测试场景。 在产线质量控制环节，兆华电子推出电机异响 EoL 测试解决方案。系统采用无监督深度学习 AI 模型，融合声品质等多维声振特征，自动识别轴承磨损、结构松旷、异物干涉等问题引发的电机异常声音；同时系统支持异响、电性能等多工位并行测试，减少人工投入，提升检测效率，降低漏检与售后质量风险。方案广泛适用于汽车内饰执行器、热管理系统泵阀，具身智能电机与减速器，以及智能家居微电机、空心杯电机等产品的在线检测，助力企业实现更高效、更稳定、更智能的质量控制。 面向智能座舱趋势，兆华电子还带来了车载音频测试系列方案。CRY580 A²B Interface 支持汽车音频总线（A²B）协议测试，CRY578 Bluetooth LE Audio Interface 兼容蓝牙 v5.4 LE Audio 及 AAC/LDAC 等多种编码格式，配合 SonoDAQ & OpenTest 车载音频同步播放采集平台，可为智能座舱娱乐系统与车载通讯质量的开发验证提供完整测试手段。 📩观展邀请 聚焦汽车 NVH 性能开发、噪声源定位、异响 EoL 检测与智能座舱音频测试，欢迎整车研发、测试验证、品质管控及零部件工程领域的专业同仁莅临 5018 展位，与兆华电子技术团队深度交流，体验从高精度传感器到智能化测试平台的全链路声学测量方案，共同探讨新能源汽车声学测试的技术路径与实践方法。
