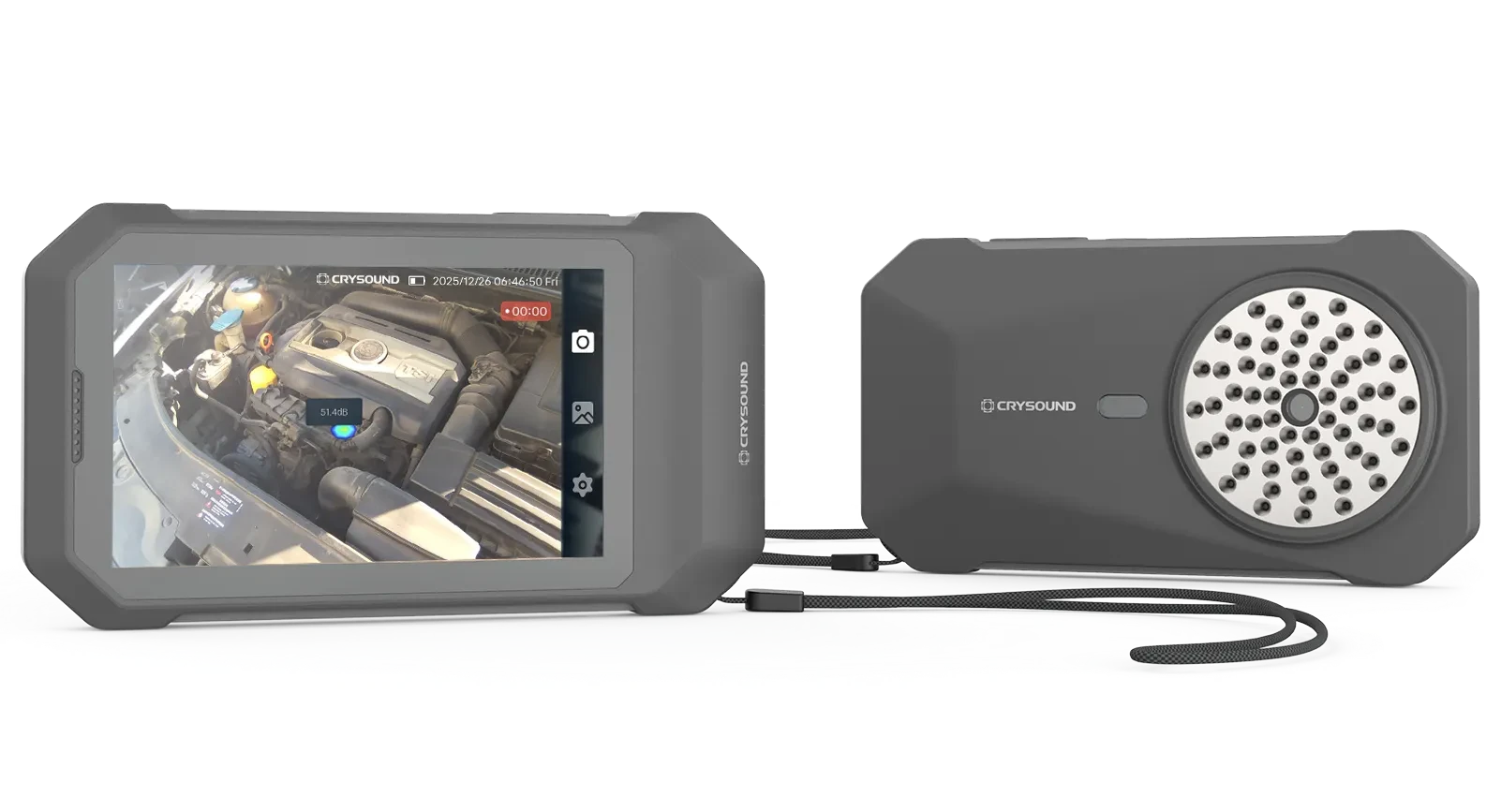

口袋声学成像仪
口袋声学成像仪可将实时声源云图叠加在可见光画面上，帮助巡检人员快速定位声源、记录现场证据，并高效完成问题排查。设备面向工业巡检与日常维护场景，支持非接触式压缩空气、气体、真空泄漏检测，局部放电筛查，以及 HVAC 系统快速故障排查。
凭借自动频率范围选择、一键拍照、录像、录音、Wi-Fi 与 USB-C 数据传输，以及移动端和 PC 端标准化报告生成流程，口袋声学成像仪让声学成像真正进入每一位现场技术人员的日常工具包。
在工业节能与安全管理中，泄漏与局放是最常见却最难早期发现的隐患。口袋声学成像仪以领先的声学成像技术，让声音“可见”，帮助企业以更高效、安全的方式发现问题、降低能耗。
它是行业中最小、最轻的声学成像仪，将高灵敏度阵列探测、实时成像与智能分析集成于掌中设备。
用户可快速识别压缩空气泄漏、局部放电及HVAC设备异常，并通过手机App或PC软件轻松生成检测报告，以及在PC软件上进一步进行后处理和分析。
作为兆华电子声学检测系列的重要成员，口袋声学成像仪以“随身携带的声像仪”理念，重新定义了工业巡检的效率与便捷性。
关键应用场景
✓
压缩空气、气体及真空泄漏检测
无需接触即可快速定位接头、阀门、歧管和管道中的疑似泄漏源，并记录检测证据，支持维修优先级判断和后续维护跟进。
✓
局部放电（PD）筛查
可在相对安全的距离外，对开关柜、母线槽、终端接头和绝缘子等设备中的疑似局放热点进行快速筛查，为后续深入检测提供依据。
✓
HVAC 系统故障排查
帮助技术人员更快追踪气流噪声、风管泄漏和风阀异常等问题，减少排查过程中的反复试错，缩短故障定位时间。
✓
车间及汽车维修故障诊断
在维修和维护过程中，帮助识别异常声源，尤其适用于“听得到异常声音，但难以直接定位”的问题场景。
产品亮点
实时声源可视化，远距离精准定位
通过远场声源定位技术与声学热力图叠加显示，将不可见的声音信号实时转化为直观图像，帮助用户快速识别异常声源位置。设备搭载 64 通道麦克风阵列，覆盖 2 kHz–65 kHz 频率范围，兼顾可听声与超声波检测，支持 0.3–120 m 的典型检测距离，适用于泄漏、局放及多类异常声源的快速筛查。

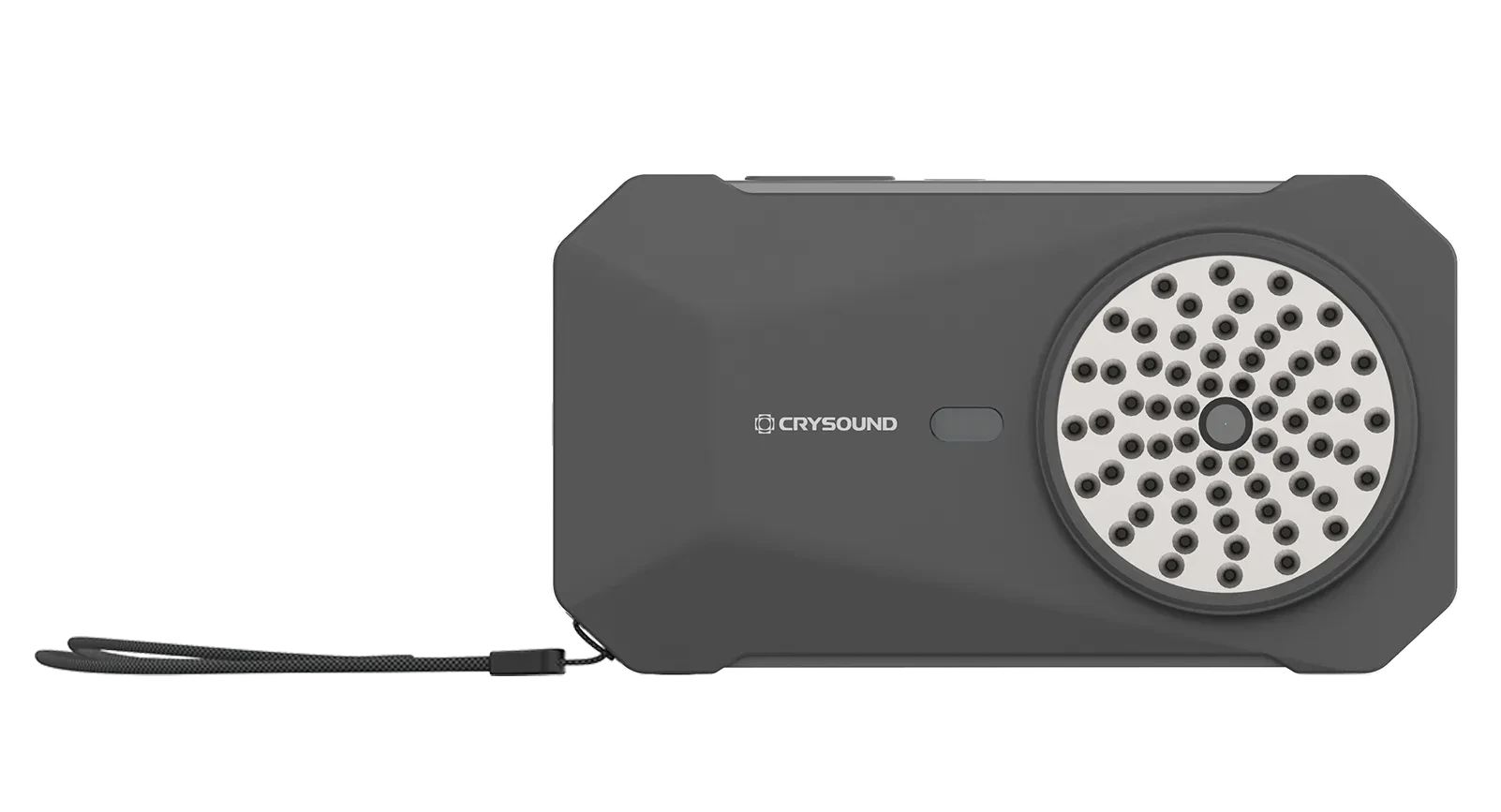

64 通道宽频阵列，远近距离灵活检测
实时声源定位，声学热力图直观呈现

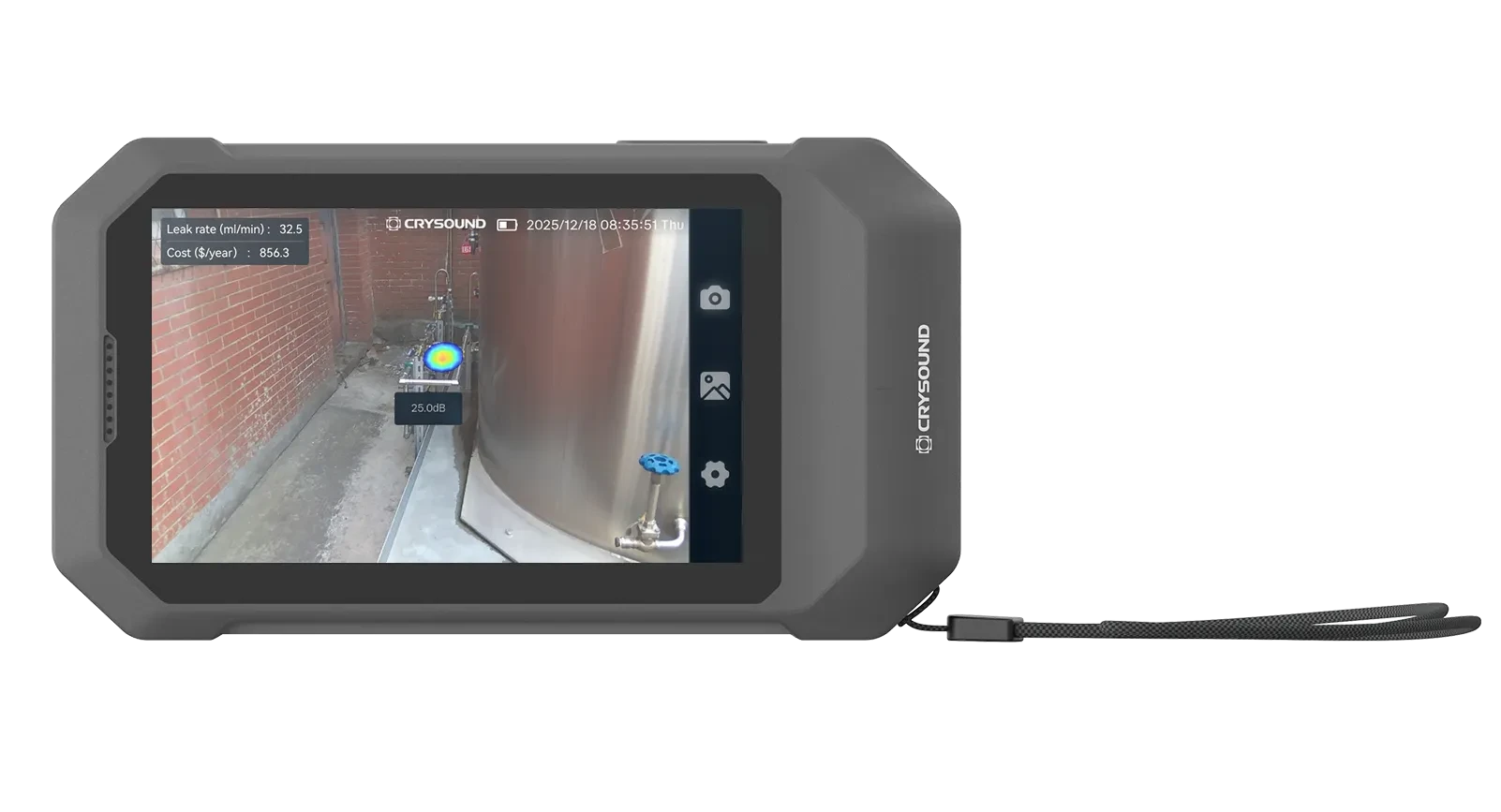

非接触式泄漏与局放筛查——泄漏率量化，更快决策，更安全距离
无需接触即可快速定位泄漏源，相比肥皂水检测或手持式超声波探头，检测效率更高，尤其适用于复杂歧管、高空管线以及难以接近的接头和部件。
口袋声学成像仪不仅能够发现泄漏点，还可量化泄漏率、估算经济损失，并生成专业检测报告，帮助团队明确维修优先级、支撑维护决策，减少能源浪费。
同时，口袋声学成像仪可对疑似局部放电热点进行筛查与定位，实时生成PRPD图谱及放电类型识别，为维护计划制定和后续深入检测提供依据，适用于开关柜、母线槽、终端接头和绝缘子等典型场景。
快速定位泄漏源，无需接触复杂或高空设备

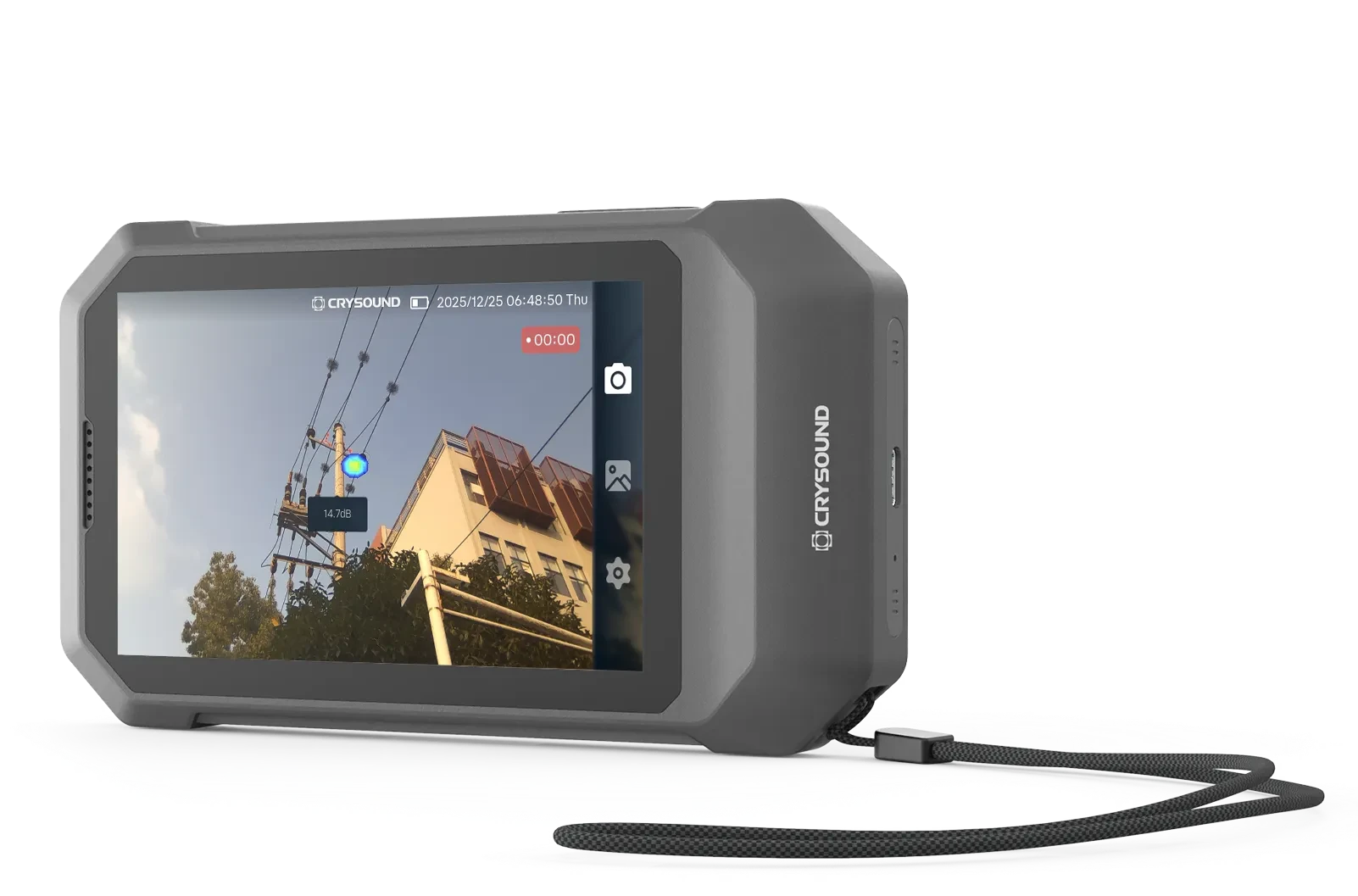

筛查并定位潜在局部放电热点，加快维护跟进
评估泄漏，优先维修，减少损失
局放定位，PRPD图谱，放电类型识别
自动频率范围选择——上手零门槛
算法辅助的自动频率范围选择功能可简化设备设置流程，减少手动调参需求，让用户无需复杂学习即可快速、稳定地开展检测。对于有更高检测要求的高级用户，也可根据现场情况进行手动微调。
自动频率范围选择，设置更快，操作更稳定。
支持手动微调，满足高级检测需求。

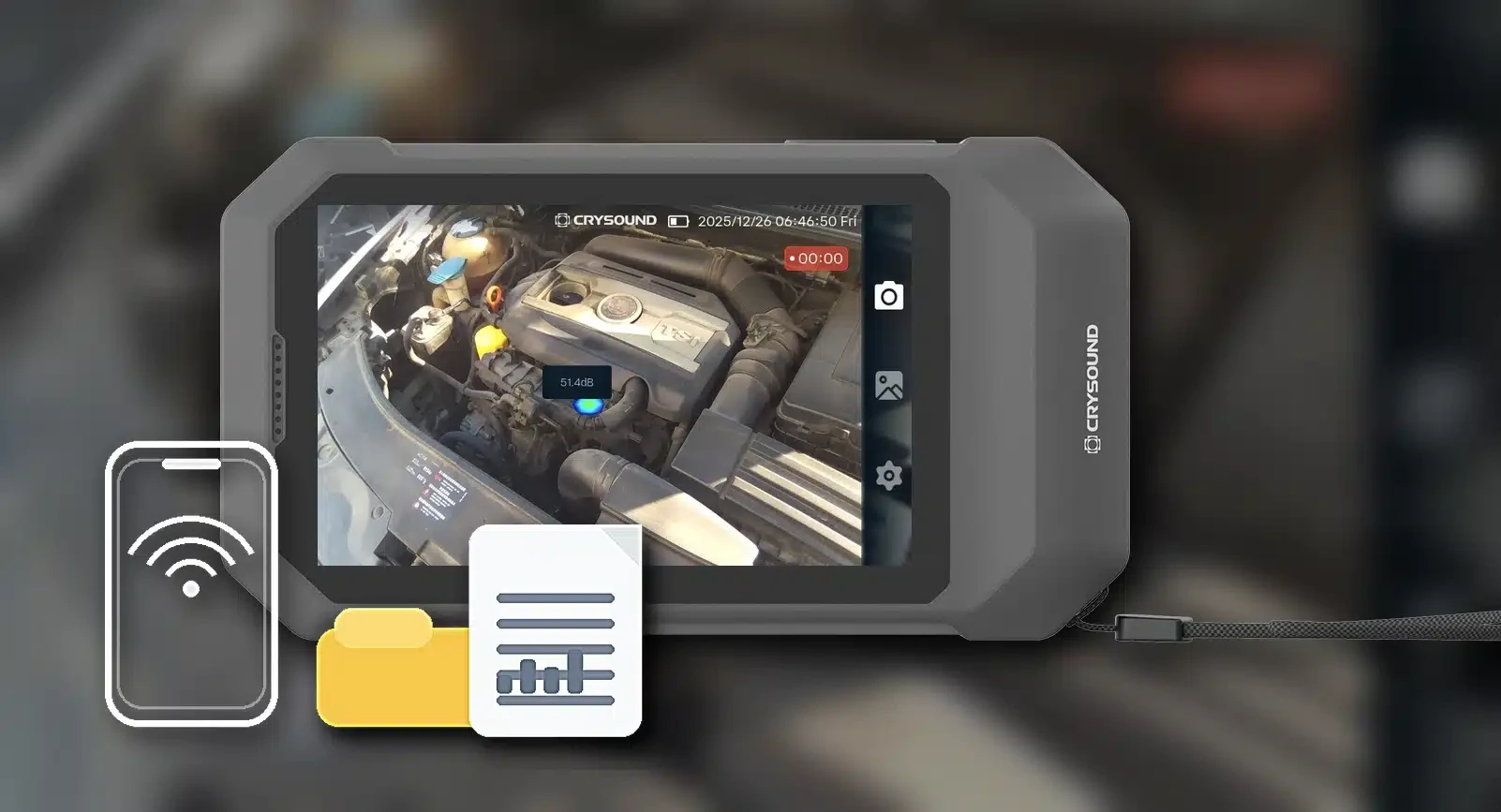

采集、分享、后处理与报告生成——从检测证据到维修工单
支持一键拍照、录像与录音，并配备 32 GB 内置存储空间，让现场检测记录更轻松完整。设备可创建内置 WLAN 热点，用户可通过 Acoustic Link 移动端 App 在现场预览、下载和分享检测结果；同时支持通过 Wi-Fi 或 USB-C 导入数据，在手机或 PC 端添加备注、标签，并生成标准化检测报告。
口袋声学成像仪可帮助团队生成专业报告，包含清晰的泄漏图像、泄漏率量化数据和经济损失估算，让检测结果更易记录、共享和追踪，为维修决策和维护管理提供可靠依据。
一键采集照片、视频与音频，32 GB 内置存储。
通过 WLAN 热点现场分享，支持手机或 PC 端生成标准化报告。
数据后处理与专业报告输出。
面向人手一台设计——规模化部署，ROI 更清晰
口袋声学成像仪并非面向“公司一台”的传统配置模式，而是为“人手一台”的大规模部署而设计，适合大型巡检团队、跨区域工厂和多站点维护场景。类似智能手机的操作流程，可帮助团队快速上手、统一使用方式，并支持更高频、更一致的批量巡检。
内置一键采集、现场分享（WLAN 热点）和标准化报告生成功能，帮助减少培训成本、缩短检测周期，并在多个站点快速形成可复制的巡检流程，从而加速规模化应用下的投资回报。
类智能手机操作流程，降低培训门槛。
面向大型巡检团队的人手一台部署。
超便携、随时上场的口袋式声像仪

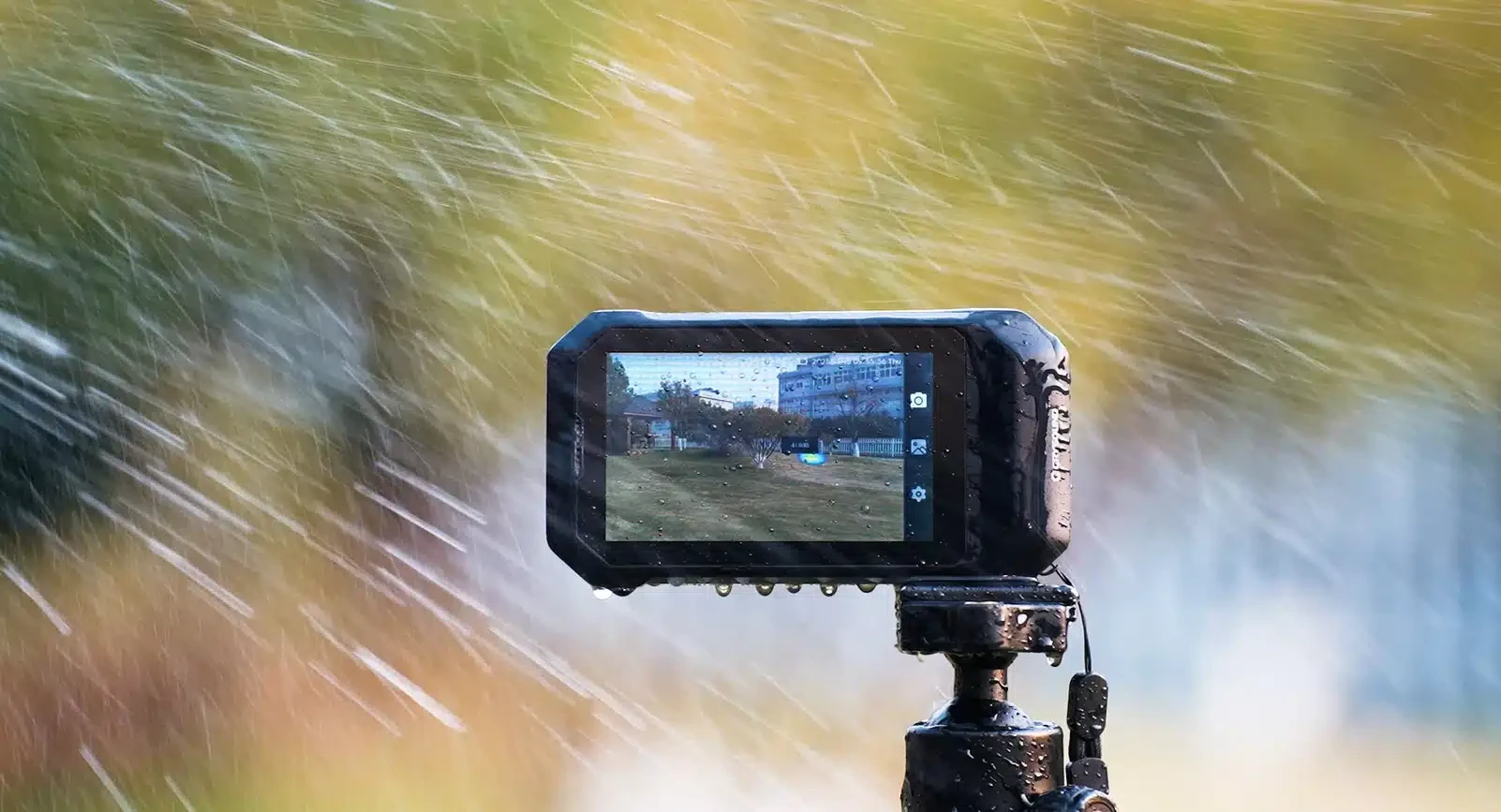

口袋声学成像仪采用口袋级便携设计，适合日常巡检中进入狭小空间、高处区域和难以触及的位置进行快速检测。它在轻量便携的同时兼具工业级可靠性，具备 IP54 防护等级，并通过 1.5 m 跌落测试，能够适应真实工业现场的使用环境，而不只是实验室场景。
口袋级机身，适用于狭小、高处及难以接近空间的检测。
IP54 防护与 1.5 m 跌落测试，面向真实工业现场。
技术规格
麦克风阵列
64 通道
频率范围
2k ~ 65k Hz
声压级范围
28 ~ 132 dB
动态范围
最大 12 dB
测量距离
0.3 ~ 120 m
视场角
66° (H) × 52° (V)
分辨率
5M 像素
焦距
2.26 mm
自动对焦
是
LED灯
是
分辨率
800 × 480
尺寸
4.3 英寸
屏幕
电容触摸屏
亮度
最大 400 尼特，支持调节
存储容量
32 G
存储格式
jpg (图片), .mp4 (视频), .wav (音频), .cdat (数据)
视频时长
最长 5 分钟
数据导出
USB-C 或 Wi-Fi
尺寸
150 × 83 × 27.5 mm
重量
270 g
Wi-Fi
802.11a/b/g/n/ac
蓝牙
BT 5.2
电池
3.85 V，3900 mAh
供电
9 V DC/1 A (通过USB-C充电）
续航
长达 4 小时
IP 等级
IP54
工作温度范围
-10 ~ +50 ℃
存储温度范围
-20 ~ +55 ℃
工作湿度范围
10~95 % ，无冷凝
功能
基于声像的声源定位及可视化， 气体泄漏检测定位，泄漏量评估量化， 局部放电检测定位，PRPD实时图谱， 局放类型识别， 拍照或视频记录测量数据， 自动频率选择模式
USB-C
USB3.0 - 用来充电，HDMI，数据导出 和耳机音频输出
语言
中文，英文
主要特点
- 压缩空气、气体及真空泄漏检测
- 局部放电（PD）筛查与定位
- HVAC 及建筑系统故障排查
- 面向团队规模化部署的预防性巡检计划
