在数据采集系统、专业声卡和音频分析仪的规格表中，动态范围、底噪和输入量程通常都是核心指标。然而，在设备选型与测量方案设计中，若只比较单一数字，往往会得出片面甚至错误的结论。 例如，动态范围较高的设备未必更适合微弱信号测量；同一信号切换到较小量程后，输入等效噪声可能明显降低；两台设备即使动态范围相同，绝对测量上限和下限也可能完全不同。 输入量程决定测量上限，输入等效底噪约束测量下限，动态范围描述两者之间的比值跨度。 输入量程决定最大可测信号 输入量程是采集通道在模拟前端不过载、ADC 不削波的条件下允许的输入电压范围，常见档位包括 ±10 V、±1 V 和 ±100 mV 等。规格书中的上限可能按峰值、峰峰值或 RMS 标注，比较前必须统一口径。 当输入信号超过允许范围时，模拟前端或 ADC 会饱和，导致波形削顶。此时，峰值、RMS、THD、THD+N 和频谱分析结果都可能失真。 输入量程并非越大越好。较大量程可以容纳更强信号并降低过载风险；在前端增益随量程调整的系统中，较小量程可使微弱信号更充分地利用 ADC 转换范围，并可能降低输入等效噪声。例如，按峰值口径计算，10 mV 信号在 ±10 V 和 ±100 mV 量程下分别约占正向量程上限的 0.1% 和 10%。 图1_输入量程、输入等效底噪与动态范围的关系 底噪决定最小可分辨信号 即使数据采集系统输入端没有有效信号，输出也不会绝对为零。模拟放大器、电阻、ADC、电源、时钟和信号调理电路都会产生噪声，这些噪声共同形成采集系统在指定测试条件下的本底噪声。 底噪常见的表达方式包括 µV RMS 或 nV RMS、nV/√Hz、dBV 和 dBFS。其中，RMS 电压表示指定带宽内积分得到的输入等效噪声，nV/√Hz 表示噪声谱密度，dBFS 则表示噪声相对于数字满量程的比例。 dBFS 是相对值，不能脱离满量程电压单独理解。若两台设备在相同带宽和测试条件下的底噪均为 -120 dBFS，但 0 dBFS 对应的电压分别为 10 Vrms 和 1 Vrms，则前者的输入等效噪声通常更高。 因此，只看到“-120 dB”并不足以判断设备性能，还应确认单位、输入量程、0 dBFS 的定义、测量带宽、滤波或计权方式、输入端接法以及 IEPE 是否开启。对宽带随机噪声而言，积分带宽越宽，总 RMS 噪声通常越大。 动态范围表示测量跨度 不同厂商和测试标准对动态范围的具体定义可能不同。工程上常用的理解，是在相同幅值口径和测试条件下，以最大不失真信号与输入等效 RMS 噪声之比表示： DR = 20 log₁₀(Vmax / Vnoise) 假设某通道的最大有效输入为 10 Vrms，输入等效噪声为 10 µVrms，则其动态范围为 120 dB，对应的电压比约为 100 万倍。计算时，Vmax 与 Vnoise 必须采用一致的峰值或 RMS 口径，并对应相同的带宽、滤波和输入条件。 但动态范围本质上是比值，只能说明上下限之间的跨度，不能单独给出绝对测量下限。 系统最大输入输入底噪动态范围系统A10 Vrms10 µVrms120 dB系统B1 Vrms1 µVrms120 dB 两套系统的动态范围相同，但系统 A 的测量上限更高，适合较大信号；系统 B 的绝对底噪更低，更适合微弱信号。 动态范围相同，并不意味着绝对底噪或微弱信号测量能力相同。 图2_相同动态范围不代表相同的绝对测量能力 输入量程为什么会影响底噪 多量程数据采集系统通常通过切换前端衰减或增益来改变输入量程。当量程从 ±10 V 切换到 ±1 V 时，系统一般会减小衰减或提高前端增益，使微弱信号更充分地利用 ADC 范围。若增益位于主要噪声源之前，折算到输入端的噪声通常也会降低。 以下仅作比例说明：若 0 dBFS 对应的电压参考分别为 10 V、1 V 和 0.1 V，且相对噪声均为 -120 dBFS，则输入等效噪声分别约为 10 µV、1 µV 和 0.1 µV。实际换算必须以厂商给出的 0 dBFS 定义、峰值/RMS 口径和测量带宽为准。 实际设备的变化不会完全遵循这一比例。高增益放大器、量程切换电路和保护器件也会引入噪声。因此，规范的产品资料应在一致测试条件下分别给出各量程的输入等效噪声、动态范围和 THD+N，而不是只列出一个最佳值。 表1_不同量程下的底噪水平对比 0 dBFS 电压参考相对噪声输入等效噪声10 V-120 dBFS约 10 µV1 V-120 dBFS约 1 µV0.1 V-120 dBFS约 0.1 µV 图3_同一 10 mV 信号在不同输入量程下的幅值利用率（按峰值口径） 量程越小，动态范围越大吗？ 不一定。若量程缩小 10 倍，输入等效噪声也同步降低 10 倍，则最大信号与噪声之间的比例不变，动态范围仍然相同。 例如，最大有效输入 10 Vrms、输入等效噪声 10 µVrms 的动态范围为 120 dB；最大有效输入 1 Vrms、输入等效噪声 1 µVrms 时，动态范围仍为 120 dB。两者的比例相同，但后者的绝对测量下限更低，更适合微弱信号测试。 量程也不能无限缩小。量程过小会增加过载风险，尤其在冲击、启停、碰撞和转速变化等工况下，瞬态峰值可能远高于正常 RMS 值。 小量程未必提高标称动态范围，但在前端设计合理时，通常可以降低输入等效噪声，改善微弱信号测量能力。 24 位 ADC 不等于 146 dB 的整机动态范围 对理想 N 位 ADC，在满量程正弦输入且仅考虑量化噪声时，量化信噪比可近似表示为： SNR ≈ 6.02N + 1.76 dB 按此公式，24 位 ADC 的理论量化信噪比约为 146 dB。但真实数据采集系统还会受到模拟前端噪声、ADC 热噪声、时钟抖动、电源干扰和非线性失真的影响。 因此，24 位只是数字编码位数，不能直接等同于 146 dB 的整机动态范围。评价设备时，应区分 ADC 标称位数、ADC 芯片性能、输入模块性能、整机性能，以及各量程下的输入等效噪声与有效位数（ENOB）。 接入传感器后，要换算成工程量 在声学和振动测试中，最终需要关注的并非几微伏的电压噪声本身，而是它对应的声压、加速度或其他工程量。 假设传声器灵敏度为 50 mV/Pa，数据采集系统输入等效噪声为 1 µV，则仅由数据采集系统贡献的等效声压噪声为 20 µPa，对应 0 dB SPL 的参考声压。实际系统下限还取决于传声器自噪声、前置放大器噪声和环境本底噪声，并应按噪声叠加关系综合评估。对于灵敏度为 100 mV/g 的加速度传感器，1 µV 的数据采集系统输入等效噪声对应约 10 µg。该数值仅代表数据采集系统的噪声贡献；最终测量下限还应结合传感器自噪声、信号调理增益和测量带宽综合判断。 图4_传感器、信号调理、ADC与软件组成的完整测量链 如何选择合适的输入量程 输入量程的基本选择原则是： 在确保最大瞬态峰值不过载并保留合理裕量的前提下，选择能够覆盖信号的最小量程。 1. 估算正常信号幅值 根据传感器灵敏度，将声压、加速度或其他物理量换算成输入电压。 2. 考虑瞬态峰值 除了RMS值，还要考虑峰均比、冲击信号、启停过程和异常工况。 3. 预留过载裕量 可将“最大峰值占满量程的 50% 至 80%”作为稳定连续信号的初始设置；对冲击或幅值变化明显的信号，应根据峰均比和安全要求预留更大裕量。 4. 通过预采集验证 先进行预采集，观察时间波形、峰值、RMS、过载指示和频谱噪声底。若信号对量程的利用率过低，可尝试减小量程；若出现削波或过载指示，则应扩大量程。 比较设备时，不要只看一个数字 在比较不同数据采集系统时，建议至少确认以下条件： 动态范围是在什么输入量程、带宽和滤波条件下测得； 底噪给出的是 dBFS、输入等效 RMS 噪声，还是噪声谱密度； RMS 噪声的积分带宽和 FFT 噪声底的分辨率带宽分别是多少； 是否使用 A 计权、滤波或其他后处理； 输入端是短路、端接还是连接实际传感器； 是否分别提供各量程下的底噪和动态范围； IEPE 或其他传感器供电开启后，噪声和失真是否变化； 是否支持可靠的过载检测、量程切换及抗混叠滤波。 还应注意，FFT 图中显示的单条谱线噪声底不等同于指定带宽内积分得到的 RMS 底噪。FFT 点数、采样率、窗口函数、幅值归一化和分辨率带宽都会影响显示结果；在其他条件相同时，分辨率带宽越窄，单条谱线的噪声幅值通常越低。因此，不能仅凭一张频谱截图判断设备的动态范围或绝对噪声性能。 SonoDAQ 数据采集系统 作为一款针对声学、振动及通用信号测试的动态信号采集平台，SonoDAQ在硬件设计上并未追求一个孤立的“高动态范围”数字，而是着重优化了全量程下的输入等效噪声分布。例如，在±1 V量程下，其输入等效噪声典型值可低至亚微伏级，这对于搭配高灵敏度传声器或加速度计进行微弱信号捕捉尤为重要。 同时，SonoDAQ提供了从±10 V到±100 mV的多级硬件增益量程，并针对每个量程独立标定了底噪和THD+N性能，而非简单套用理论公式。配合板载的硬件过载指示和瞬态峰值保持功能，用户可以按照文章输入量程的基本选择原则，在确保不过载的前提下，放心地将量程匹配到最佳信号利用率区间。 归根结底，规格书上的动态范围是一个“比值”，而SonoDAQ提供的是一个“可验证的测量链”。 无论您是关注声压级的微小变化，还是捕捉结构响应的微弱振动，其性能指标均基于统一的测试口径给出，并可直接换算为对应的工程物理量，从而帮助您避开“数字陷阱”，将精力聚焦于测试本身。 结语 动态范围、底噪和输入量程必须放在同一测试口径下理解：输入量程决定测量上限，输入等效底噪约束测量下限，动态范围描述两者之间的比值跨度。 大输入量程适合强信号或幅值未知的信号，但未必适合微弱信号；小输入量程可能降低输入等效噪声，却会压缩过载裕量；高动态范围说明测量跨度较大，却不必然意味着绝对底噪更低。 因此，在评估数据采集系统时，不应只问“动态范围是多少”，还要确认：该指标对应什么输入量程、幅值口径、测量带宽、滤波和输入条件？各量程的输入等效噪声是多少？接入实际传感器后，对应的工程量测量下限又是多少？ 只有统一测试口径并完成测量链换算，规格表中的动态范围才能转化为可靠、可复现的工程测量能力。 如需定制适配你工况的声学测试量程与低噪声测量方案，欢迎联系兆华电子 CRYSOUND来咨询我们声学仪器技术团队。

在声学、电声和振动测试中，工程师经常面对一个问题：专业声卡、音频分析仪和数据采集系统都能把模拟信号转换为数字信号，也可能具备多通道输入、信号输出、FFT分析和数据记录功能，它们到底有什么区别？ 本文将从信号接口、测量能力、同步扩展到典型场景，一文看懂选型逻辑。 关键不在于“能不能采到”，而在于设备优先保证什么：是低延迟录制与播放，是对音频设备进行精密激励和闭环测量，还是让多路传感器信号被准确、同步并可复现地记录下来。 先明确本文的范围：下文所说的“数据采集系统”，重点指面向声学与振动测试的动态信号采集（DSA）系统。普通多功能 DAQ 设备并不一定具备同步采样、IEPE/CCLD 恒流供电或完备的抗混叠滤波，因此不能直接等同于声学与振动数据采集系统。 先看结论：三类设备分别在解决什么问题 专业声卡 / 音频接口：以“录音、播放和监听”为中心，重点是低延迟、路由、驱动和使用体验。 音频分析仪：以“测量音频设备”为中心，重点是低失真激励、精密采集、自动化测量和结果判定。 声学与振动数据采集系统：以“测量真实物理量”为中心，重点是传感器调理、同步采样、工程单位、扩展和现场适应性。 图1_三类设备的定位与交叉范围 专业声卡：重点是音频录制、播放和低延迟 工程语境中的“专业声卡”通常更准确地称为专业音频接口。它最初主要服务于录音棚、广播、音乐制作和现场演出，需要把话筒、乐器和线路信号低延迟地送入计算机，同时把计算机中的音频输出到监听音箱或耳机。 因此，专业声卡通常重视话筒前置放大、音频输入输出数量、稳定的ASIO/Core Audio驱动、实时监听、内部混音和灵活路由。以RME等专业音频接口为例，低延迟传输、独立路由和监听混音是其典型能力。 图2_专业声卡的典型工作链路 专业声卡能不能做测量？ 可以，但要满足前提。只要输入输出性能合适，并配合测量传声器、必要的前置或信号调理、声学校准器以及合适的软件，专业声卡可以完成频率响应、声压级、失真和噪声等基础电声测试。它特别适合通道较少、主要处理音频信号、预算有限的研发验证、教学或快速排查。 需要注意，48 V幻象供电与IEPE/CCLD恒流供电不是一回事；一次环回校准也不等于完整的可追溯测量链路。当项目涉及IEPE加速度传感器、多设备高精度同步、绝对量值、长期现场记录或大规模通道扩展时，专业声卡往往还需要外部调理器、同步设备和专用测量软件。 音频分析仪：重点是精密激励与闭环测量 音频分析仪主要用于测量功放、耳机、扬声器、麦克风、音频芯片以及模拟或数字音频接口。它不仅采集被测设备的输出，通常还集成低失真、高精度的信号发生器。 典型测试链路是：分析仪向被测设备输出正弦波、扫频、噪声或其他测试信号，采集响应后计算频率响应、THD+N、信噪比、串扰、相位和输出功率等指标。其核心价值，是把激励、采集、自动量程、分析和结果判定整合成一套闭环流程。 图3_音频分析仪的闭环测试结构 根据型号和选件，音频分析仪还可提供Bluetooth、PDM、I²S/TDM、HDMI、AES3/S/PDIF等数字音频接口，适合芯片、无线耳机和数字音频产品的研发验证与生产测试。 音频分析仪的优势通常体现在残余失真与噪声、幅度与频率精度、输入输出量程、自动化流程及校准体系。其通道规模并非一概很小，市场上也有8通道或16通道型号；但面对几十到上百个传声器、加速度传感器，或需要同步采集转速、温度、应变和总线数据的项目，它通常不是最灵活、最经济的首选。 数据采集系统：重点是传感器和物理量测量 数据采集（DAQ）的对象不限于音频，而是电压、电流、温度、压力、声音、振动等电气或物理现象。一个完整的测量链路通常包括传感器、信号调理、采集硬件、时钟与同步机制，以及用于配置、分析和记录的软件。 其中，用于声学与振动的动态信号采集系统通常可以连接测量传声器、IEPE/CCLD加速度传感器、电压和转速信号。根据具体模块配置，其前端可集成恒流激励、AC/DC耦合、量程切换、抗混叠滤波、同步采样、TEDS识别等能力。 图4_声学与振动数据采集系统 与专业声卡相比，这类系统更重视测量链路的校准、跨通道相位一致性和同步扩展；与音频分析仪相比，它更重视传感器兼容、多物理量接入、长时间记录以及实验室和现场之间的迁移能力。典型应用包括汽车NVH、模态试验、旋转机械、声功率、声学成像、风洞阵列、轨道交通和航空航天测试。 数据采集系统也可以进行电声测试，但“有模拟输出”不等于“具备音频分析仪同等级别的低失真激励”。能否完成高要求的THD+N或芯片级数字接口测试，仍取决于输出模块、输入前端、校准方式和分析软件。 三类设备的核心差异 比较维度专业声卡 / 音频接口音频分析仪声学与振动数据采集系统设计中心录制、播放、监听与低延迟对音频设备进行精密激励和闭环测量对传感器和物理量进行同步采集典型输入话筒、线路、乐器及常见数字音频模拟音频及按配置提供的数字音频接口测量传声器、IEPE/CCLD加速度传感器、电压、转速等信号调理话筒前置、增益、48 V幻象供电等精密量程、滤波和高性能模拟前端IEPE恒流源、AC/DC耦合、量程、抗混叠、TEDS等（视模块而定）激励与输出多通道播放、监听和内部混音低失真、高精度测试信号源是核心能力需配置输出模块或外部信号源典型指标延迟、通道数、驱动稳定性、音频性能THD+N、频响、噪声、串扰、相位、输出功率工程单位、跨通道相位、同步、动态范围、长期稳定性通道与同步适合音频通道扩展，以音频时钟为主常见为少至中等通道；也有多通道型号强调同步采样、机箱扩展和分布式同步典型场景录音、播音、音乐制作、实时监听、基础电声验证功放、耳机、芯片、数字接口及生产线音频测试声学、振动、NVH、模态、阵列和现场记录使用边界做定量测量通常需额外校准、调理和测量软件大型传感器阵列和多物理量接入通常不是首要设计目标并非所有DAQ都适合声振测量，能力取决于具体模块和软件 三类设备的边界并非绝对。高性能声卡可以完成不少基础电声测量；高性能数据采集系统配合输出模块和分析软件，也可以完成频响、扫频和失真测试；音频分析仪也在向多通道电声测试扩展。真正的区别不是某项功能“有没有”，而是哪一类需求在产品设计、校准和软件工作流中被优先保证。 实际测试中应该怎么选？ 比起先看24 bit、192 kHz或单项动态范围，建议先回答下面五个问题： 测量对象是什么？是音频内容，是音频设备，还是传感器所代表的真实物理量？ 信号接口是什么？话筒/线路/数字音频，还是IEPE、测量传声器、电压、转速及其他传感器？ 结果用于什么决策？是监听和趋势判断，还是需要校准、可重复、可审计的定量指标？ 需要多少通道、怎样同步？是单机少通道，还是阵列、多机箱或分布式采集？ 测试流程如何运行？强调实时监听、自动化闭环测试，还是长期流盘、现场记录和后处理？ 快速选型建议 录音、播放、语音采集或实时监听：优先选择专业声卡。 功放、耳机、音频芯片或数字接口性能测试：优先选择音频分析仪。 传声器、加速度传感器、车辆或大型声场测试：优先选择声学与振动数据采集系统。 既要做电声测量，又要扩展到振动、多通道和现场测试：考虑带输出能力和完整分析软件的模块化声学与振动数据采集系统。 图5_从测试目的出发选择合适的平台 四个常见误区 误区一：24 bit、192 kHz就代表测量更准。位数和采样率只是基础参数，测量质量还取决于模拟前端、噪声、失真、量程、时钟、滤波和校准。 误区二：有48 V幻象供电就能直接接IEPE传感器。两者的供电方式、接口对象和工作条件不同，不能互相替代。 误区三：软件能做FFT，硬件就是测量仪器。FFT只是分析方法；输入保护、量程、抗混叠、同步和误差预算同样决定结果是否可信。 误区四：一台设备可以覆盖所有场景。交叉能力确实存在，但越接近极限性能、大规模同步或特殊传感器，越需要选择设计目标匹配的平台。 SonoDAQ 数据采集系统的定位 SonoDAQ 数据采集系统不是以音乐制作和实时监听为核心的传统声卡，也不是只面向少通道电子音频测量的专用音频分析仪。以 SonoDAQ Pro 配合相应输入/输出模块及 OpenTest 为例，其定位是面向电声、声学和振动测试的模块化数据采集系统。 主机承担供电管理、时钟与同步、本地存储和网络通信，不同模块用于适配声学、振动和电声测试；OpenTest 则负责通道配置、实时波形、FFT、扫频、声级、声功率、测试序列和报告输出。这样可以把“统一同步采集”和“测试流程与结果管理”放在同一条链路中。 这种架构更适合既要完成电声测量，又希望直接接入测量传声器和振动传感器，并可能继续扩展到多通道、现场和自动化测试的用户。具体能力仍取决于所选主机、输入/输出模块和软件许可，项目选型时应以对应型号的数据手册及实测指标为准。 SonoDAQ 并不是所有音频设备的替代品：音乐制作和实时监听仍以专业声卡最直接；芯片级数字音频接口、极限低失真和专用标准化生产测试，则通常仍由音频分析仪占优。 结语 专业声卡、音频分析仪和数据采集系统没有简单的高低之分，它们解决的是不同层次的问题：专业声卡关注声音如何被低延迟地录制和播放；音频分析仪关注音频设备如何被精密地激励和测量；声学与振动数据采集系统关注多路传感器信号如何被准确、同步并可复现地记录下来。 选型时，先明确测量对象、传感器与接口、目标指标、通道和同步规模、校准要求、工作环境以及未来扩展，再比较具体型号的性能和成本。只有设备的设计中心与测试任务一致，参数才真正有意义。 如您正需匹配声学产品测试的最优采集设备，欢迎联系 兆华电子 CRYSOUND 获取专属选型方案与样机实测支持。

许多声学实验室、汽车NVH测试团队、消费电子研发部门和第三方检测机构，已经部署了HBK/Brüel & Kjær、GRAS或PCB Piezotronics的测量传声器和电声测试夹具。 当现有设备需要扩充通道、更新传感器、缩短采购周期，或者建立一套新的测试系统时，工程师通常会遇到一个实际问题：现有型号可以对应哪些兆华电子CRYSOUND产品？ 答案不能仅通过产品外形或传声器尺寸判断。两款产品即使都属于1/2英寸测量传声器，也可能在声场类型、极化方式、灵敏度、频率范围、动态范围、供电接口和机械连接方式上存在差异。 因此，本文按照产品类型和典型用途，对常见HBK/B&K、GRAS和PCB型号进行归类，并提供相应的兆华电子CRYSOUND可比型号，帮助用户建立初步选型清单。 在使用型号对照表之前，需要注意什么？ 本文中的“替代型号”是指：产品具有相同或相近的声场类型、尺寸、用途或标准，可作为新项目选型、设备更新或系统迁移时的优先评估对象。 它并不代表所有型号均可在不核对参数的情况下直接安装，也不代表不同品牌型号在全部技术指标上完全相同。确定替换方案前，建议至少核对以下六个方面： 声场类型：自由场、压力场或随机入射场； 传声器尺寸：1英寸、1/2英寸或1/4英寸； 极化与供电方式：预极化、200 V外极化或恒流供电； 测量范围：灵敏度、频率响应、自噪声和最大声压级； 接口兼容性：前置放大器、螺纹、连接器、线缆和数据采集输入； 标准与校准：项目要求的IEC标准、校准方式和测量不确定度。 测量传声器通常需要根据声场类型、尺寸、频率范围、动态范围和极化方式共同选择，而不能仅依据品牌型号进行替换。 测量传声器型号对照 下表适用于只更换传声器头、继续使用已有前置放大器，或重新配置完整测量链路的情况。由于部分竞品型号为外极化产品，而相应兆华电子CRYSOUND产品可能为预极化型号，因此这些型号属于应用层面的可比产品，不一定能够直接安装在原有前置放大器上。 类型HBK / B&K型号GRAS型号PCB型号CRYSOUND可比型号1英寸自由场传声器4145（外极化）——CRY3101、CRY3103（预极化）1英寸压力场传声器4144（外极化）40EN（外极化）377A15CRY3102（预极化）1/2英寸自由场传声器，外极化4190、4191、419340AC、40AF377C41CRY3281、CRY32851/2英寸自由场传声器，预极化4189、496640AE、40AM377A06、377B02CRY3201、CRY32031/2英寸随机入射场传声器，预极化494240AQ377A21CRY32061/2英寸压力场传声器，外极化419240AG、40AP—CRY3282、CRY32841/2英寸压力场传声器，预极化4953、4956、497140AD、40AO377B11CRY3202、CRY3204、CRY32121/4英寸自由场传声器，外极化493940BF—CRY34851/4英寸自由场传声器，预极化494540BE377C01CRY3401、CRY34031/4英寸压力场传声器，外极化493840BP—CRY34821/4英寸压力场传声器，预极化494440BD377C10CRY3402、CRY34061/4英寸高声压传声器4941（外极化）40BH（外极化）377A12（外极化）CRY3484（外极化）；CRY3404、CRY3408（预极化） 如何从多个兆华电子CRYSOUND型号中继续筛选？ 同一类型下出现多个兆华电子CRYSOUND型号，通常意味着产品在灵敏度、频率上限、自噪声或最大声压级方面具有不同侧重。 更高灵敏度通常更适合低声压级和常规音频范围测量； 较低灵敏度通常可以提供更高的声压级测量上限； 更宽的频率范围更适合高频噪声、超声或宽带NVH测试； 低自噪声型号更适合家电、风扇、耳机和精密电机等低噪声产品测试。 兆华电子CRYSOUND提供1英寸、1/2英寸和1/4英寸传声器，覆盖自由场、压力场和随机入射场应用，并提供不同极化方式、灵敏度与频率范围的产品。 测量传声器套装型号对照 传声器套装通常由传声器、前置放大器和连接线组成。对于计划连接现有数据采集系统的用户，选择完整套装通常比单独替换传声器头更简单，因为它能够减少传声器与前置放大器之间的机械、电气和噪声匹配问题。 表中的IEPE、CCP和CCLD通常属于恒流供电测量链路的不同厂商命名体系，但在实际替换时，仍需核对供电电流、工作电压、连接器、TEDS和输入量程。 类型HBK / B&K型号GRAS型号PCB型号兆华电子CRYSOUND可比型号1英寸自由场套装，IEPE/CCP/CCLD———CRY3101-S011英寸压力场套装，IEPE/CCP/CCLD———CRY3102-S011/2英寸自由场套装，IEPE/CCP/CCLD4188-A-021、4188-C-001、4188-L-001、4189-A-021、4189-W-003、4189-H-041、4966-A-041、4966-H-04146AE、46AK、46AM、46AZ、146AE、246AE378A06、378B02CRY3201-S01、CRY3203-S01、CRY3203-S02、CRY32131/2英寸自由场套装，200 V外极化4190-B-001、4190-C-001、4190-L-001、4191-B-001、4191-L-001、4193-B-004、4193-C-004、4193-L-00446AC、46AF—CRY3281-S01、CRY3285-S011/2英寸低噪声套装4955、4955-A（200 V）47HC（CCP）378A04（IEPE）CRY3261-S02（IEPE）1/2英寸压力场套装，IEPE/CCP/CCLD4956-W-001、4971-H-04146AD、46AO、46AO-S2378B11、378C13CRY3202-S01、CRY3202-S02、CRY3204-S011/2英寸压力场套装，200 V外极化4192-B-001、4192-C-001、4192-L-00146AG、46AP—CRY3282-S011/2英寸随机入射场套装4942-A-021、4942-A-031、4942-C-001、4942-H-041；4943-B-001、4943-C-001（200 V）46AQ（CCP）、46AR（200 V）378C20、378A21CRY3206-S01（IEPE）1/4英寸自由场套装，IEPE/CCP/CCLD4954-A、4954-A-011、4954-A-023、4954-B、4954-W-00446BE、46BC378C01、378A08CRY3401-S01、CRY3401-S02、CRY3403-S01、CRY3403-S021/4英寸自由场套装，200 V外极化4939-A-011、4939-C-002、4939-L-00246BF-1、46AN—CRY3485-S011/4英寸压力场套装，IEPE/CCP/CCLD4944-A、4944-B、4944-W-007、4989-A、4989-A-00146BD、46BD-S1、46BL-1、46BL-1-FV378C10、378A14CRY3402-S01、CRY3402-S02、CRY3402R-S02、CRY3406-S011/4英寸压力场套装，200 V外极化4938-A-011、4938-D-011、4938-L-00246BP-1—CRY3482-S011/4英寸高声压套装4941-A-011、4941-C-002（200 V）46BG、46BF-FV（CCP）；46BH（200 V）378A12CRY3404-S01、CRY3408-S01（IEPE）；CRY3484-S01（200 V） 仿真耳和耦合腔型号对照 仿真耳和耦合腔的替换应首先按照适用标准和被测产品类型判断，而不能只比较外形。同属IEC 60318系列的不同产品，可能分别适用于头戴式耳机、入耳式耳机、助听器或高频音频设备。安装尺寸、声阻抗、耦合腔容积、内置传声器和校准数据也需要同时核对。 标准或用途HBK / B&K型号GRAS型号PCB型号兆华电子CRYSOUND可比型号IEC 60318-1仿真耳，用于压耳式或包耳式耳机测试4153、418543AA、43AD、RA0039AEC201-ACRY3718IEC 60318-4堵塞耳道仿真器，用于入耳式耳机测试415743AC、43AC-S1、RA0045、RA0045-S1AEC304CRY3711IEC 60318-4高频或Hi-Res仿真耳—43AC-S4、43AC-S5、43AC-S6、RA0401、RA0402、RA0403—CRY3713*、CRY716*IEC 60318-4低噪声仿真耳—43BB—CRY3721、CRY3722*IEC 60318-3 / NBS 9-A，6 cc耦合腔415243AF、RA0075AEC100CRY3717IEC 60318-5，2 cc助听器或入耳式耳机耦合腔494643AB、RA0038AEC202、AEC203CRY3719IEC 60318-8，0.4 cc高频耦合腔—RA0252、43BA-1、43BA-2、43BA-3—CRY886* 仿真嘴型号对照 仿真嘴用于模拟人嘴附近的声场，常见于电话、通信终端、麦克风、耳机和语音设备的电声测试。除了标准频率范围和输出声压级，还需要核对测量参考点、均衡方式、失真、功率放大器以及夹具安装尺寸。 类型HBK / B&K型号GRAS型号PCB型号兆华电子CRYSOUND可比型号标准仿真嘴4227、4227-A44AA、44AB—CRY3602、CRY3605高频仿真嘴———CRY3603 其中，CRY3602和CRY3605面向常规通信和麦克风测试，CRY3603则面向更宽频率范围的高频声学测试。 如何判断能否直接替换？ 情况一：只更换传声器头 如果继续使用原有前置放大器，必须重点核对： 传声器声场类型是否一致； 传声器是预极化还是200 V外极化； 传声器与前置放大器的机械螺纹和接触方式； 灵敏度是否落在现有数据采集量程内； 动态范围是否满足使用要求。 例如，将外极化传声器改为预极化传声器时，通常不属于单纯更换传声器头，而是需要同步更换前置放大器或调整信号调理方式。 情况二：更换完整传声器套装（单元） 如果使用完整的兆华电子CRYSOUND传声器套装，通常只需继续核对： 数据采集系统是否提供合适的IEPE恒流供电； 接口是BNC、SMB、Microdot、Lemo还是其他形式； IEPE电流、输入电压范围和过载裕量； 是否需要TEDS自动识别； 线缆长度和使用环境。 对于新建系统或批量新增通道，完整套装通常更容易建立统一的校准、线缆和备件管理体系。 情况三：批量替换多通道系统 对于声功率、汽车NVH、风洞、声学阵列或产线测试系统，不建议直接一次性替换全部通道。更稳妥的方法是先选择4至8个通道开展A/B验证，在相同声源、位置、线缆、采样设置和分析软件条件下，对比： 250 Hz / 1 kHz灵敏度； 频率响应； 本底噪声； 相位一致性； 高声压级下的失真和过载恢复； 校准前后的重复性； 验证结果满足项目要求后，再逐步扩大替换范围。 为什么在替代选型中评估兆华电子CRYSOUND？ 完整的产品类型覆盖 兆华电子CRYSOUND传感器产品覆盖测量传声器、传声器套装、前置放大器、仿真耳、耦合腔和仿真嘴，可以同时支持环境噪声、汽车NVH、声功率、电声产品、低噪声和高频测试。 预极化和外极化产品均可选择 用户可以根据已有测量链路选择IEPE预极化套装，也可以为传统实验室测量系统选择200 V外极化产品，减少系统迁移过程中的接口限制。 提供完整套装和单独传声器 对于希望保留现有前置放大器的用户，可以评估单独传声器；对于新建系统，则可以选择已经匹配前置放大器的完整传声器套装。 校准和长期使用支持 兆华电子CRYSOUND测量传声器提供独立的校准数据和证书，便于用户建立通道档案、周期校准和长期测量体系。具体保修及校准服务范围请以官网最新政策为准。 常见问题 表中的型号可以直接替换并继续使用原来的校准数据吗？ 不能。更换传声器、前置放大器或完整套装后，都应使用新产品的校准灵敏度，并按照项目要求重新进行现场校准或实验室校准。 两款产品都符合相同IEC标准，是否意味着性能完全相同？ 不一定。相同标准通常说明产品满足共同的基本要求，但灵敏度、自噪声、频率范围、最大声压级、温度范围和机械接口仍可能不同。 IEPE、CCP和CCLD可以直接视为完全相同吗？ 这些名称通常用于描述恒流供电的压电或预极化传感器接口体系，但不同设备的供电电流、合规电压、连接器和TEDS支持可能不同，接入前仍需查看数据采集系统和传声器套装的技术规格。 应该选择单独传声器还是完整套装？ 保留已有前置放大器时，可以优先评估单独传声器；新建系统、批量扩充通道或希望降低兼容性风险时，通常更适合选择完整传声器套装。 如何获得更准确的型号建议？ 向兆华电子CRYSOUND提供当前使用的品牌和完整型号、声场类型、频率与声压级范围、前置放大器及数据采集系统型号、连接器与供电方式、适用标准和校准要求，即可进行更具体的兼容性评估。 结论 从HBK/B&K、GRAS或PCB产品切换到兆华电子CRYSOUND时，型号对照表可以帮助用户快速建立候选清单，但最终选择仍应基于完整测量链路，而不是只比较传声器直径或产品外观。 可靠的替代流程应当是：确认应用和标准 → 匹配声场类型与尺寸 → 核对极化及接口 → 比较关键性能 → 完成A/B验证和重新校准。 如果您正在扩充现有测试系统、替换即将到期的传声器，或希望评估现有HBK/B&K、GRAS及PCB设备对应的兆华电子CRYSOUND方案，请将现有型号和测试要求发送给我们。兆华电子CRYSOUND团队可以协助完成型号筛选、接口核对和实机验证。

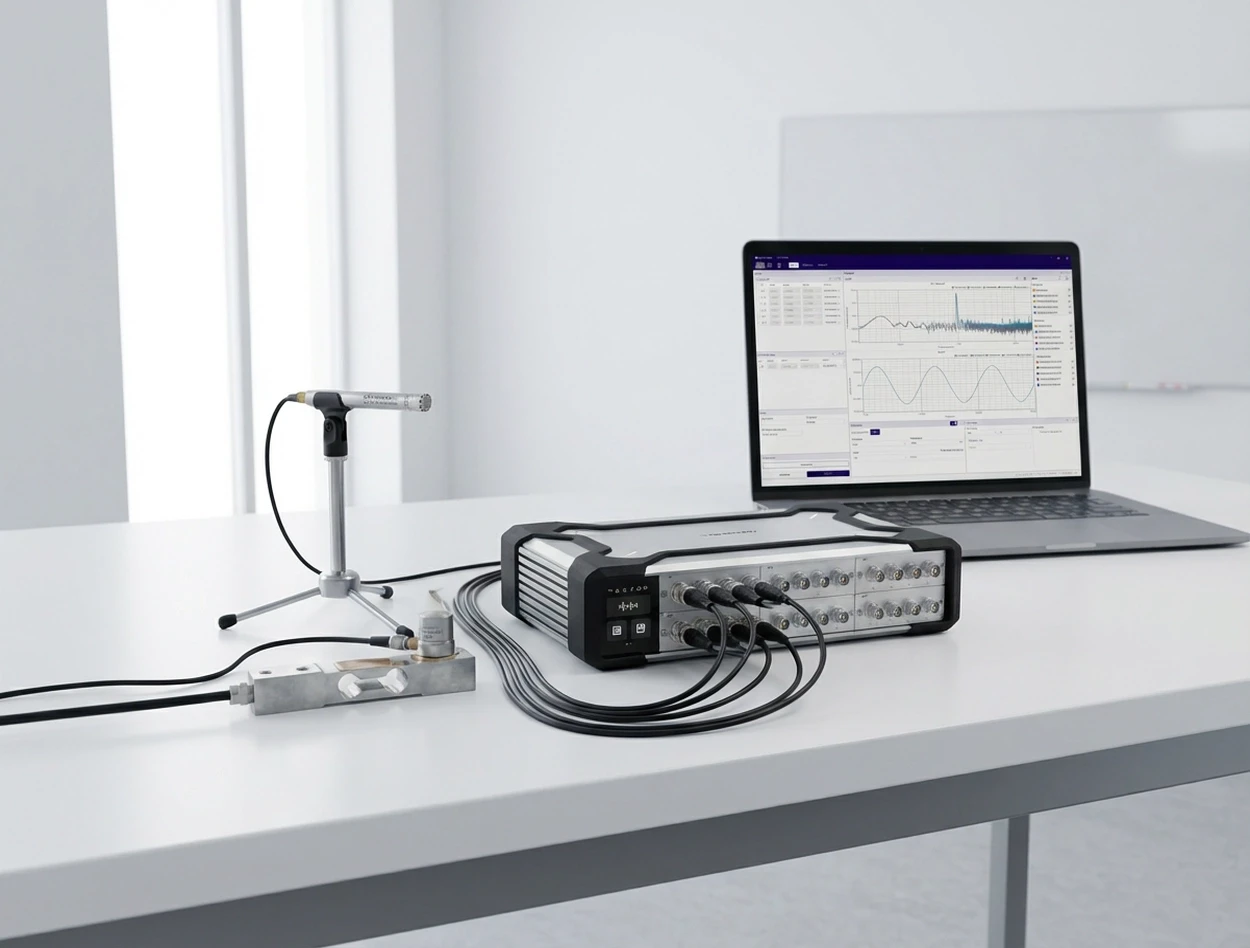

做声学、NVH 与振动测试采集系统选型时，不能只比较采样率、ADC 位数或通道数。本文从现场部署、同步供电、数据存储、分析与报告交付出发，对比 SonoDAQ + OpenTest 与 NI PXIe 的适用边界：新建或分布式现场项目可优先评估 SonoDAQ，已有成熟 PXIe 体系的实验室则更适合复用既有资产。 新建平台为何应优先评估 SonoDAQ？ 新建声振测试平台若涉及测点分散、长线缆、现场供电、多设备同步或采集与激励协同，SonoDAQ + OpenTest 更适合作为首轮方案。DAQ 可部署在测点附近，并按现场组合供电、同步、本地存储和网络管理能力。 对于已形成 PXIe、NI-DAQmx 和 LabVIEW 体系的固定实验室，可继续复用机箱、脚本和校准流程，降低迁移风险。 一句话价值：SonoDAQ 重点解决现场部署与数据交付问题；PXIe 更适合既有集中式机架体系，已有集中式机架体系的用户可继续沿用 PXIe。 分布式架构降低部署成本 SonoDAQ 将采集、供电、同步、存储和通信能力部署到测点附近，使模拟信号更早进入数字域。配合 DC、PoE++ 或电池供电，以及 PTP/GPS 多机同步，可减少长模拟线缆、接地和现场排障压力。 PXIe 将控制器、输入/输出模块和时钟资源集中在机箱内，适合固定实验室和高通道密度台架；当测点远离机柜时，布线、屏蔽接地和多机箱同步的工作量会增加。 表1_分布式 SonoDAQ 架构与集中式 PXIe 的工程特征对比 对比维度分布式 SonoDAQ 架构集中式 PXIe 架构系统核心DAQ 主机、可更换模块、本地存储、供电、网络通信和同步接口机箱、控制器、I/O 板卡、背板时钟与软件生态布置方式DAQ 靠近测点信号集中回机柜供电方式DC / PoE++ / 电池，便于现场布置通常依赖 AC 机柜或实验室电源同步方式PTP / GPS 多机同步背板时钟及机箱 timing 资源典型场景车辆 NVH、风洞、产线、现场振动固定实验室、集中式台架关注重点供电、网络、本地存储、节点管理通道密度、槽位、脚本与生态复用主要代价需统一管理多节点供电、网络和防护远距离测点增加布线、接地与同步成本 输入性能：CRY5011 现场测量保留更多裕量 CRY5011 侧重高动态范围、低底噪、低串扰和较大输入裕量，适合弱声学信号、强瞬态、宽频振动及复杂接地场景。PXIe-4499 的优势是单模块 16 通道，更适合信号集中、通道密度优先的固定台架。 表2_SonoDAQ CRY5011 与 NI PXIe-4499 输入模块对比 指标SonoDAQ CRY5011NI PXIe-4499选型意义输入通道4 通道16 通道同步输入分散看部署，集中看密度ADC / 采样率32-bit / 204.8 kS/s24-bit / 204.8 kS/s需结合动态范围与噪声频响平坦度0–20 kHz：±0.005 dB；20–80 kHz：最高 ±0.1 dB20 Hz–20 kHz：±0.003 dB；至 92.2 kHz：最高 ±0.05 dB影响频谱、FRF 与高频测量动态范围最高 160 dB最高 114 dB强弱信号共存时余量更大底噪低至 -117 dBVrms / 1.3 µVrms-113 dBVrms / 2.2 µVrms*弱声学与小振动更关注底噪通道间串扰1 kHz：< -130 dB1 kHz：通常 -120 dBc数值越低，通道影响越小输入范围最大 90 Vpk最高 10 Vpk提高冲击和未知幅值容错IEPE / TEDS4 mA / 24 V；支持 TEDS4 mA / 24 V；支持 TEDS均支持常用声振传感器同步与部署PTP / GPS，多 DAQ 同步机箱时钟体系同步SonoDAQ 更适合分布式多点同步 输出性能：CRY5083 支撑多点激励与同步闭环 在 FRF、模态、扫频和激振器控制中，输出能力直接影响闭环结果。CRY5083 提供 4 通道、32-bit、最高 204.8 kS/s 同步输出，并可与 SonoDAQ 输入模块共享同步体系；PXIe-4463 是成熟的 2 通道 DSA 输出模块。 表3_SonoDAQ CRY5083 与 NI PXIe-4463 输出模块对比 指标SonoDAQ CRY5083NI PXIe-4463选型意义输出通道4 通道同步输出2 通道同步输出多点激励组织更灵活DAC / 采样率32-bit / 204.8 kS/s24-bit / 51.2 kS/s影响宽带回放能力输出范围差分 20 Vp；单端 10 Vp10 Vpk需结合负载与电流能力频响平坦度0–20 kHz：±0.01 dB；20–80 kHz：最高 ±0.1 dB20 Hz–20 kHz：±0.007 dB降低输出链路幅度起伏THD+N≤-100 dB-119 dBc + 6.6 µV（≥60 Ω）测试条件不同，不宜直接比值通道间串扰典型 ≤ -110 dB差分 ≤ -100 dBc；伪差分 ≤ -120 dBc多通道输出需关注串扰同步方式PTP + 整机时钟；机箱间 ≤100 ns背板时钟；模块间 23 ns maxSonoDAQ 更适合分布式输入/输出同步 OpenTest：把前端性能转化为可交付流程 SonoDAQ 将信号质量、分布式同步、现场供电和本地存储组合起来，降低布线、接地、同步与排障复杂度。其价值最终体现在一次采集成功率、调试周期和数据可信度。 OpenTest 将设备发现、通道配置、采集控制、分析、数据导出和报告生成纳入同一流程，使测试可重复、可追溯、可交付。已有 NI 设备也可保留，并逐步统一分析与报告工作流。 按项目场景做系统选型 系统选型应优先判断测点分布、线缆距离、同步范围、现场供电、长期记录和既有软件资产，再比较板卡参数。对于新建和现场项目，应先评估 SonoDAQ 的系统级收益。 表4_不同项目条件下的系统选型建议 项目情况优先方向一句话理由新建声学、NVH 或振动平台SonoDAQ + OpenTest采集、同步、分析和报告统一规划测点分布在车辆、风洞、产线或大型设备SonoDAQ 分布式架构DAQ 靠近测点，降低布线与接地压力同时需要采集与激励输出SonoDAQ + CRY5011 / CRY5083输入/输出共享同步体系，适合 FRF 与闭环长期记录和现场无人值守SonoDAQ 本地存储 + 远程管理更适合现场长期运行与数据管理已有成熟 PXIe、脚本和校准流程继续沿用 NI/PXIe复用机箱、脚本和校准资产传感器集中在固定台架附近SonoDAQ 或 PXIe按通道密度、软件资产和维护方式选择保留 NI 设备并统一报告流程OpenTest + 现有 NI 设备先统一软件流程，再逐步更新前端 采购前用 A/B 实机验证完成决策 建议选取 4–8 个关键通道，使用相同传感器、线缆、校准设备和测试对象，并统一采样率、带宽、耦合、量程、增益、滤波与接地方案。重点验证本底噪声、过载恢复、幅相一致性、串扰和长时间记录稳定性。 最终验收不应只证明“可以采集”，还应确认系统在目标现场稳定运行、数据可追溯、结果可高效交付。 结论：对于新建声振平台、车载或现场测试、多测点分布式采集及输入/输出同步应用，SonoDAQ + OpenTest 应进入首轮技术评估；已有成熟 PXIe 体系的实验室，则可继续复用既有资产。 如需评估现有系统向分布式采集和统一工作流升级的可行性，可联系我们 0571-88225128，获取方案建议与实机验证支持。

多通道声学测试中，逐通道录入传声器型号、灵敏度和校准信息既耗时，也容易引入差错。TEDS 可以让采集系统读取传声器或前置放大器中的关键参数，帮助工程师更快完成通道设置，并提升测试一致性。本文以兆华电子测量传声器套装 CRY3203-S01 为对象，结合自研 SonoDAQ、NI USB-4431 与 B&K 3160-A-042 三类典型采集平台的实测结果，说明 TEDS 的实际作用、接口兼容关系和常见读取失败原因。 TEDS 是什么？ TEDS（Transducer Electronic Data Sheet，传感器电子数据表）是基于 IEEE 1451.4 标准的传感器参数信息。它通常存储在测量传声器或前置放大器的芯片中，相当于随设备携带的“电子铭牌”。 接入支持 TEDS 的采集系统后，设备型号、序列号、灵敏度、参考频率和校准日期等关键参数可以被自动或手动读取，并用于快速完成通道配置。 本次实测使用兆华电子 CRY3203-S01 自由场测量传声器套装，包括 CRY3203 型 1/2" 自由场预极化传声器与 CRY3501 型 1/2" IEPE 前置放大器，采用 BNC 接口并支持 IEEE 1451.4 V1.0 TEDS。 图1_兆华电子 CRYSOUND SonoDAQ 多通道声学振动数据采集系统 图2_CRY3203-S01 测量传声器套装 TEDS 能为测量传声器配置带来什么？ 通道自动识别与参数自动填入 在支持 TEDS 的采集系统中，设备接入后，系统可以选择自动或手动识别传感器型号、序列号、灵敏度（mV/Pa）、校准参考频率、极化方式等参数，并填入对应通道配置。 以 32 通道系统为例，TEDS 可以在较短时间内完成全部通道的参数设置；而同规模系统如果完全依赖手动配置，通常需要逐通道查表、录入、核对，耗时更长，也更容易出错。 减少人工录入差错 多通道测试中，人工逐项录入或人工校准灵敏度等参数时，误录风险会随通道数上升。引入 TEDS 后，型号、序列号、灵敏度和校准信息可以直接随设备读取，通道配置的一致性更容易保持。 对于需要长期复测、跨班组交接或多实验室对比的测试任务，TEDS 的价值不只在于“快”，还在于减少人为录入造成的偏差。 设备互换时轻松更新参数 当测试中需要更换传感器，例如同一测点更换不同灵敏度的传声器，系统可以读取新设备的 TEDS 并更新对应通道的灵敏度配置，无需人工查表、录入和复核。 哪些场景下 TEDS 的收益最突出？ 声学阵列与多通道测试 当通道数达到数十甚至上百时，手动配置每通道的传感器参数不仅耗时，也容易出现通道与传感器对应关系错误。TEDS 可以让每支传感器的关键参数随设备进入通道配置，适合阵列测试、声源定位、声功率测试和多点同步测量。 产线批量测试 产线环境中传感器更换频繁、操作人员轮换、对测试一致性要求高。TEDS 的自动识别和参数带入功能可以减少人为操作差异，更换传感器后系统快速加载新设备参数，避免因参数未更新导致的批量测试偏差。 校准溯源与长期留档 对于有周期复检、设备溯源或认证要求的项目，TEDS 将校准日期、周期、操作人员等信息与设备绑定，便于在测试系统中直接查阅和管理，减少单独维护校准记录表格的工作量。 IEPE、接口与 TEDS 有什么区别？ IEPE、接口和 TEDS 经常同时出现在同一套测试系统中，但各自解决的问题并不相同。 概念负责内容CRY3203-S01 对应参数IEPE供电与信号传输恒流源 2-20 mA（典型 4 mA）接口（BNC / LEMO）物理连接方式BNC 接口TEDS参数信息的识别与调用IEEE 1451.4 V1.0 评估设备时，不建议只看“是否支持 TEDS”这一项。更稳妥的方式是拆成四件事：是否为 IEPE 类供电、接口类型是否匹配、前置放大器是否确实带有可读取的 TEDS 芯片、采集平台是否具备相应的读取与解析能力。 TEDS 在三类采集平台中的表现如何？ 没有 TEDS 时，典型流程是：换设备 → 查参数表 → 手动填入 → 核对。有 TEDS 时，流程可以简化为：插入 → 读取 → 参数自动带入。 SonoDAQ 平台读取结果 CRY3203-S01 接入 SonoDAQ 后，平台可以读取 Model Number、Serial Number、Microphone Type、Microphone Size、Template ID 等基础信息，并将关键参数用于通道配置。 图3_SonoDAQ 平台 TEDS 模板与设备内容对照界面 NI USB-4431 平台读取结果 在 NI USB-4431 平台中，TEDS 读取界面可以显示 Model Number、Serial Number、Microphone Type、Microphone Size、Transducer Electrical Signal Type 等信息，便于工程师在 NI 测试环境中快速确认传声器参数。 图4_NI USB-4431 平台 TEDS 读取界面 B&K 3160-A-042 平台读取结果 B&K 3160-A-042 的通道配置界面中，TEDS 数据可以直接进入通道表格，减少人工填写传感器灵敏度、校准时间等信息的步骤。 图5_B&K 3160-A-042 通道配置界面（TEDS 数据直接入表） B&K 平台说明：B&K 3160-A-042 采用 LEMO 接口，与 CRY3203-S01 的 BNC 接口标准不同，因此本次另用 CRY3285 自由场外极化传声器 + CRY3511 前置放大器（LEMO 接口）验证 B&K 平台的 TEDS 读取效果。 为什么会出现“有 TEDS 但读不出来”？ 现场遇到 TEDS 读取失败时，建议按以下顺序逐项排查。 确认设备本身是否明确支持 TEDS：以产品规格书为准，不凭外观判断。 确认接口和供电方式是否兼容：BNC 和 LEMO 的 TEDS 信号线定义可能不同，接口不匹配时需考虑转接方案或更换对应接口设备。 确认采集平台是否具备 TEDS 读取入口：部分平台需要手动触发扫描，并非即插即读。 核对数据格式与版本兼容性：IEEE 1451.4 的 V0.9 与 V1.0 模板结构有差异，不同厂商的定制扩展也可能不同。 排查线缆长度、模块和通道配置：1-Wire 协议在过长线缆或复杂转接链路下可能读取失败。 “能采到波形”与“能自动读取 TEDS”是两个独立的问题。信号正常，不代表参数一定可以自动带入。 三平台 TEDS 读取结果对比 平台基础信息测量参数校准信息直接参与通道配置SonoDAQ支持支持支持支持NI USB-4431支持支持支持支持B&K 3160-A-042支持支持支持支持 实测结果显示，CRY3203-S01 在 SonoDAQ 和 NI USB-4431 上均能完整读取 TEDS 各项信息。如需 LEMO 接口方案，CRY3285 + CRY3511 组合在 B&K 平台上已验证 TEDS 数据可直接入表配置。 如何进一步确认 TEDS 适配方案？ 如果手头传声器或前置放大器规格书中标注了 IEEE 1451.4 或 TEDS，可以优先检查采集平台、接口类型和 TEDS 模板版本是否匹配。对于多通道声学测试、产线批量测试和长期复测项目，TEDS 可以显著降低参数录入和复核成本。 如需进一步了解 CRY3203-S01 的参数规格，或希望针对正在使用的采集平台确认 TEDS 适配方案，欢迎访问兆华电子 CRYSOUND 官网或联系技术团队，获取选型建议、适配确认或演示支持。 FAQ Q1：支持 IEPE 是否就等于支持 TEDS？ 不是。IEPE 主要负责供电与信号传输，TEDS 负责参数信息读取。一个系统要顺利读取 TEDS，需要传感器/前置放大器、接口、线缆和采集平台同时匹配。 Q2：为什么同一支传声器在不同平台上的读取方式不同？ 不同平台的 TEDS 入口、模板解析方式和通道配置逻辑可能不同。有的平台会自动扫描，有的平台需要手动触发读取；有的平台会把数据直接写入通道表格，有的平台则先显示模板内容供用户确认。 Q3：BNC 和 LEMO 接口会影响 TEDS 吗？ 会。BNC 和 LEMO 的物理连接和 TEDS 信号线定义可能不同。即使传感器支持 TEDS，如果接口、转接线或平台通道不匹配，也可能出现能采集信号但无法读取 TEDS 的情况。
