概述 声功率测试（Sound Power Test）用于量化设备向外辐射声能的总量，核心指标是声功率级 Lw。相比只反映“某一点有多吵”的声压级，声功率更适合做跨场地、跨实验室、跨批次的噪声对标与合规声明。本文将从声压/声强/声功率三者关系出发，解释行业为何要用声功率，并梳理声压法与声强法的典型标准（ISO 3744/3745/3746、ISO 9614 等）及落地要点。 1. 为什么行业需要“声功率” 在讨论声功率测试之前，需要了解声压、声强和声功率的基本概念，这部分内容可以参考下面这篇Blog。 https://www.crysound.com.cn/b/%e4%bb%80%e4%b9%88%e6%98%af%e5%a3%b0%e5%8e%8b-%e5%a3%b0%e5%bc%ba-%e5%a3%b0%e5%8a%9f%e7%8e%87%ef%bc%9f/ 在产品噪声评价中，若想实现跨场地、跨机构、跨批次的可比性，声压级难以满足要求。声压级反映的是某一空间位置处的声压有效值大小，其测量结果受测量距离、安装方式、背景噪声等因素影响，关于声压、声强、声功率的基础概念可以参考以下链接内的内容。 如下图所示，传声器距离声源远近，测得的声压级必然不同，对于指向性声源，麦克风正对声源与背对声源测得的声压级也会有很大不同。 声压测试 声功率表征声源向外辐射声能的速率，理论上属于声源固有的辐射特性。从声功率的定义可以看出，声功率不是“某一点”的量，而是对包络面上的能量流进行积分的结果。由“点”到“面”的转换，使得局部起伏、偶然测点以及反射造成的空间不均匀性对最终结果的影响显著降低；同时，标准化的测量面、测点布置、环境判据与修正方法，使声功率测量可以明确反应声源的真实噪声辐射水平。 如下图所示，根据声功率测试标准给出的计算公式，当采用 A 尺寸支架时，测量包络面积相比 B 尺寸支架更小，但对应采集到的声压级会更高；两者在计算中相互抵消，因此整体声功率级应保持不变。 不同尺寸的测试支架 2. 声功率测试体系 1960 年代，工程师习惯用声级计测试声压级，来评价设备的噪声等级。但同一台机器换个房间、换个距离，数值就会发生改变，于是行业开始转向声功率测试。国际上很早就出现了声功率测定的标准化雏形，例如 ISO 495:1966，它规定机器的安装与运行工况、选用哪些声学指标，以及在自由场或混响室等典型环境下，由测得的数据推算声功率。此后形成的 ISO 3740/3744/3745 等声功率标准，通常会标注“Previously ISO 495:1966”，正是对这套早期框架的继承与细化。 B&K 1962年推出的2203型声级计 2.1 声压法声功率测试技术 2.1.1 测试技术的发展 到了 1970 年代，工业界对声功率测试的需求开始变得刚性，原本的声功率测试方法的精度已经达不到要求。因此出现了混响室声压法和消声室/半消声室声压法两条路径。 混响室精密法：将声源置于混响试验室，利用声波多次反射使声场趋于扩散；在规定测点上获得空间平均声压级，并结合房间吸声特性，反算声功率级，建立稳定的“平均声压—声功率”对应关系。ISO 3741 首版发布于 1975 年，随后迭代修订，并于 2010 年发布第 4 版，实现了混响试验室声压法的精密测量的标准化。 混响室工程法：该方法基于混响室测试声功率，对应标准为 ISO 3743。与 ISO 3741 相比，它属于同一原理下的工程级实现，面向小型可移动声源，提升了可操作性与效率，并分为硬壁测试室比较法（ISO 3743-1）与混响测试室法（ISO 3743-2）。 半/消声室精密法：对房间的声学指标有严格要求，把反射压到足够低，由声压反推声功率，1977 年的 ISO 3745把这种方法标准化。后来经过多轮的修订，发展成为ISO 3745:2012，并持续修订中。 半/消声室简易法/工程法：对于工程实际来讲，精密法的成本相对较高。于是 1979 年出现 ISO 3746（简易法），允许更宽松的场地条件，用包络测量面上的声压测量给出简易法结果。紧接着 1981 年，ISO 3744（工程法）把“半自由场”作为折中，不追求完全无反射，而是通过测量面规范化、布点与环境修正，把误差控制在工程级范围内。 现场比较法：很多现场既不满足自由场条件，也难以形成理想扩散场，但又必须在安装地评估声功率。 ISO 3747标准解决了这个问题，该方法在声源实际工作环境中测量被测声源的声压级，同时测量已知声功率的校准参考声源的声压级，通过两者对比换算，得到被测声源的声功率级。 2.1.2 测试原理 基于声压的测试方法通过在一定测量表面上采集声压级，结合环境修正因子，推算声源的声功率值。在测试前，一般要求背景噪声低于被测声源一定量级，并根据环境情况应用背景噪声修正K₁和环境修正K₂等因子修正测量值。声功率级计算核心公式为： 式中：LpA为A计权时间平均声压级；N为麦克风数量；S为包络面面积；S0为参考面积（1m）；K1A为背景噪声修正值，K2A为环境修正值。 2.1.3 测量面定义与传声器布点规则 按照标准要求，需想象一个封闭或半封闭的表面将声源包络其中，并在该表面上选取若干测量点放置传声器，测量各点的声压级。常用的测量表面形状有： 半球面：适用于声源置于反射平面的情形，半球面的圆心通常在声源几何中心。半球面优势在于仅需覆盖上半空间，用较少测点即可包络声源并获取声功率。简易法通常布置 4～8 个测点，精密法可达 20～40 个，要求均匀分布。如果声源方向性很强，导致不同测点测得声压级差异很大，应增加传声器数量以提高密度。 半球型支架 球面：适用于声源悬空于自由场情况下的测量。需要在想象的球形表面上均匀布点，包围声源。球面通常需要较多测点才能覆盖所有方向（只有精密法会用到，一般测点为20个或更多点）。 球型支架 立方体面：指围绕声源的矩形六面体表面，每个面中心和各角布置麦克风测点。适用于设备外形接近立方体或有明显主辐射方向的情况。标准允许在工程法/简易法中采用立方体测量面，但需相应增加测点数以覆盖各面（如每面至少一个测点，为提高精度可每面4个点，共24个点），且每个面的面积尽量保持一致。因此，在使用立方体面时，需要根据被测物体的大小以及立方体面距离来推算每个测点的位置。 立方体支架 无论采用何种测量面，传声器位置都应均匀覆盖整个包络面，以使各测点对总体声功率的贡献近似等权重。通常，标准提供了推荐的测点坐标，各传声器与声源的距离应相等，且应该确保处于远场区域。在工程和精密法中，典型半径为1 m或1.5m；在混响室法中，则要求声源与墙壁距离超过一定值（如>1.5 m），以利于声能充分扩散。 若使用单只传声器顺序测量各点，则应保证声源运转工况稳定、背景噪声恒定，并尽快完成各点测量，以减少时间漂移影响。此外，传声器和测量系统还需满足等级1型精度，以降低仪器误差对结果的影响。 2.1.4 背景噪声&环境修正 在声功率计算中，背景噪声修正K1与 环境修正 K2是两项关键修正量，分别用于补偿背景噪声和测量环境来的影响。 背景噪声修正K1：当被测声源运行时环境中存在背景噪声，会使测得的声压级偏高。K₁用于修正背景噪声的影响，可根据声源运行时与关闭时的声压级差值∆L来确定修正值，如果∆L很大，则K₁可取0；如果∆L较小，则按下式计算： 精密法要求背景噪声至少低于被测声源10 dB，对应K₁不超过约0.4 dB；工程法要求差值 ≥6 dB，对应K₁≤1.3 dB；简易法允许差值 ≥3 dB即可，对应K₁最高可达约3 dB。如果背景噪声修正过大，则测量结果不确定度显著增加，需改善测试环境。 环境修正K2：K₂用于修正测试环境所引入的误差。在理想自由场/半自由场中，K₂=0；测试场地若存在墙壁反射、吸声材料不足等，都会影响测点声压级分布。K2的计算有两种方法：①参考声源比较法，在同一场地使用已知声功率的标准声源测量声压级，比较测量结果与标准值，计算K₂；②根据房间的等效吸声面积计算K₂，如下式： 式中：S为测量面的面积，A为房间的吸声量。 对于室外场地，若无明显反射物且地面吸声良好，可认为K₂≈0；精密法需K₂≤0.5 dB，工程法K₂≤2 dB，简易法K₂≤7 dB。如果现场环境达不到上述标准，则需要增加环境的吸声或避开反射等角度改善测试环境。 2.2 声强法声功率测试技术 2.2.1 测试技术发展 精准的声压法声功率测试十分依赖混响室/消声室，但是对于大型设备，难以建设适配的消声室，也难以找到足够好的半自由场环境。声强法解决了核心痛点，因为声强的矢量特性，它对反射和背景噪声更“免疫”，可以包络面上的净能流积分成声功率。 1993 年发布的ISO 9614-1（离散点法）标志着声强法正式进入国际标准体系：在包络测量面上测量法向声强分量，通过面积积分得到声功率。 1996 年发布的ISO 9614-2（扫描法）进一步把“点测”推进到“面扫”，显著提升效率：用连续扫描路径覆盖子区域，仪器在扫描时间内给出平均法向声强与相关统计量。 2000年发布的ISO 9614-3，进一步强化了测量面划分、扫描路径覆盖、统计量与质量控制要求，并强化与测量质量/不确定度相关的判据。 2.2.2 测试原理 谈到声强法测试声功率，首先需要回顾一下声功率的定义：对任意包络声源的闭合测量面S，声功率等于声强在该面上的法向分量积分。 根据声功率的计算公式可知，将测量面划分为很多小单元，测量每个单元上垂直于面的声强In的时间平均值，乘以该单元面积Si，再累加所有单元的贡献，就得到声源的总声功率。 因此，声强法的核心是在包络测量面上测得法向声强的分布，此时就需要借助声强探头了。在实际的测量过程中，探头必须始终垂直朝向测量面，否则会因为探头偏离法线角度，导致测量的有效声强减小。 声强测试 2.2.3 标准方法及实现 如2.2.1节，ISO 9614 规范了基于声强测量声功率的方法，共分三部分，对应三种测量实施方式。这三种方法遵循的基本原理相同：即通过测量面法向声强求取声功率，主要在测试流程与精度等级上有所不同。 离散点测量法（ISO 9614-1）：ISO 9614-1将包络测量面划分为小矩形单元，然后声强探头分别在矩形单元的中心位置稳定采集一段时间声音信号，得到经过时间平均的法向声强。当所有的矩形单元都测试完毕后，就会得到整个测量面的声强分布，最后将各测点的平均声强乘以对应的矩形面积，然后对所有矩形单元求和，即可得到该测量面的声功率，再将各面的声功率相加，得到总声功率。此外，最终生成的声强云图可直观显示噪声在设备表面的分布，对声源定位分析也有很大的参考价值。 声强云图 离散点法的操作相对直观简单，每个点逐一测量易于实施，且测量结果的一致性和可重复性较好。并且由于点位固定的缘故，人为因素的影响也相对较小。因此，该方法适用于需要较高重复性、或操作者经验有限的场合。若测点划分足够细密，它也能达到较高精度。 由于需要对测量面进行网格划分，测量的点位数量较多，完整测试耗时较长。但是，如果网格划分过于稀疏，则会遗漏声强分布不均匀的地方，影响测试精度。因此在保证精度的前提下，需要权衡测点数量与测量时间。 扫描测量法（ISO 9614-2）：扫描测量法与离散点测量法不同，测试过程中需要工程师手持声强探头连续移动，均匀覆盖整个测量面。声强探头依然正对测量面，且以匀速沿下图所示的路径来回扫描。在整个扫描过程中持续采集声强数据，将该面当作一个整体来得到平均声强。由于扫描覆盖了测量面的每个位置，所得平均声强代表该面声强的空间平均值。随后用该平均声强乘以测量面面积，即得出该面的声功率。 扫描测量法 扫描法在理论上更接近声强积分的连续过程，因为探头经过的轨迹点更多、更密集，能够更充分地采样声场。通常它的测量精度更高，且测试效率更高。因此，扫描法适合需要在有限时间内完成测量、或声源较大测点极多的情况。 扫描法的主要误差来源于操作人员，不同人员的扫描速度、轨迹如果不一致，会导致测量偏差和不确定度增加。因此，为了获得可靠结果，操作者需要经过训练，按照标准规定的速率和路径扫描。另外，扫描法获取的是面的平均声强，无法提供离散点法那样的局部声强细节，所以不适用于需要精细噪声源定位的场景。 精密扫描法（ISO 9614-3）：ISO 9614-3是为对扫描法的改进，以获得更高精度的声功率结果。测试流程与ISO 9614-2类似，也是用声强探头扫描测量面，但对扫描路径、表面积分方式和数据处理提出了严格的要求。比如，将测量面划分为规则的矩形网格，长宽比在0.83～1.2之间，探头必须沿网格线方向扫描，每一网格分区需要覆盖到位。此外，标准规定了一系列附加准则，如重复扫描次数、背景噪声校验、相位校准等，这些措施减少了测试过程中的随机误差和系统误差，使测量结果更加接近真实值。 精密扫描法可获得与声压法相媲美的高准确度声功率值。但是，实施过程较繁琐，对测量人员和设备稳定性要求极高，测量时间也更长，且必须严格按照标准执行每一步骤。因此，该方法更多用于研究、标定等测量，日常工程中较少采用。 声强法典型应用 3. CRYSOUND的声功率测试解决方案 兆华电子面向企业在噪声合规、噪声控制与产品优化中的共性难题，推出一体化声功率测试解决方案。方案将声压法声功率测试标准流程固化为可复用的工程化链路：标准化布置测点、参数设置引导、多通道同步采集、K1/K2及声功率结果自动计算、自定义报告等，显著降低测试门槛，提升跨批次/跨实验室的声功率测试结果一致性与准确性。该方案可适用于工业设备与工程机械、汽车/航空关键部件、家电与消费电子、发电与储能等产品的噪声评级、法规认证等。 声功率测试解决方案框图 3.1 主要应用场景 消费电子与家用电器 家用电器噪声等级评估：吸尘器、洗衣机、冰箱、空调、净化器等产品的声功率测试，用于噪声等级标定与对外指标声明； 量产一致性与抽检验收：用于批次波动、供应商变更及工艺调整后的噪声一致性验证； 通用工业设备 旋转机械与流体设备：泵、风机、压缩机、鼓风机、真空泵等设备的声功率测量，用于产品噪声等级评估与对比； 电机与驱动相关设备：电机、减速机、联轴器及其配套系统的噪声测试，用于结构/工艺优化与供应商技术评估； 机柜与成套设备：电气柜、机柜/箱体类成套设备的噪声评估，用于整机噪声控制； 汽车与交通 车辆零部件噪声评估：电驱系统相关部件及附件（电机、冷却风扇、空压机、水泵、传动相关部件等）的声功率测试，用于供应商方案对比与部件级 NVH 评价； 热管理与空调系统部件：鼓风机、压缩机、冷凝/蒸发单元、冷却模块等的噪声测量，用于舒适性目标分解与优化验证。 数据中心 服务器与机柜散热系统：服务器、交换机、存储设备及机柜风扇系统的噪声测量，用于散热方案优化与噪声控制验证。 机房设备叠加影响评估：机房/数据中心设备密集部署场景下，形成设备级噪声数据基础，用于规划与整改评估 建筑机电 空调机组与冷热源设备：组合式空调机组、风柜、冷凝机组、热泵等的声功率测试，用于评估环境噪声污染； 通风系统与附件：风管末端设备（风口/末端机组）、消声器、风阀等相关部件的噪声评估，用于系统噪声控制与方案对比。 3.2 我们给客户带来什么？ 覆盖多种测试标准 OpenTest 目前已支持基于声压法的多种声功率测试标准（ISO 3744 / ISO 3745 / ISO 3746），并正在开发声强法的配套算法，目标是以一套软件覆盖客户全场景的声功率测试需求； OpenTest可自动计算K1和K2值，进行背景噪声与环境修正，保障声功率数据的准确性与标准性； OpenTest在输出声功率结果的同时，可完整保存原始时域波形与频域数据，并关联记录测点信息、校准记录与环境参数等关键数据，便于结果深入分析与数据管理。 OpenTest—声功率测试 快速高效搭建测试环境 我们提供标准的半球型支架（半径1 m / 1.5 m），精巧的机械结构设计，便于快捷地拆装与布置，可以帮助用户节省大量的时间； 针对立方体的测试面，OpenTest可以根据基准体的尺寸、测量距离等自动计算各传声器的坐标，用户可以无需经过繁杂的计算，则可快速布置测试； 设置界面 多样化的结果界面展示 OpenTest支持实时波形、测点/布点示意图、声压级/声功率级曲线、1/3 倍频程频谱、表格数据等多种呈现方式，便于快速进行数据复核； 图表支持缩放、局部放大与区间查看，便于对关键频段或异常时段做细化分析； OpenTest还支持所有图表与表格可一键导出为高清图片/数据文件，方便用于测试报告撰写、评审汇报等。 结果界面 自定义报告与自动导出 内置符合 ISO 标准的报告模板，自动汇总测试信息、测点与采集参数、计算结果及关键图表； 支持自定义报告结构与内容，可添加企业 Logo、人员信息、备注，并按需筛选展示维度； 支持一键导出报告，无需用户重新处理数据与编辑测试报告。 自定义报告 高性能同步采集，确保测试数据一致可靠 SonoDAQ Pro 支持多通道同步采集，单机可覆盖24个测点，需要更多测试时支持菊花链通道扩展，且在PTP技术加持下，保障各通道间相位误差≤100 ns； 面向多点位采集时，无需使用声校准器逐一校准传声器，可直接基于TEDS完成所有传声器的灵敏度设置； SonoDAQ Pro具备1000V隔离能力，具备强抗干扰能力，可适应复杂的电磁环境。 如果您有声功率测试方面的需求或者想了解更对兆华电子的产品，请联系我们！我们将会以最快的方式响应您的需求，帮助您解决您的问题！

在真实的 DAQ 使用场景中，机壳的耐用性与抗划伤能力会直接影响设备寿命和后期维护成本。本文分享我们对 SonoDAQ 顶盖（PC + 碳纤维复合材料）进行的铅笔硬度划伤测试，并与一款典型笔记本电脑外壳做对比。测试结果覆盖 2H 到 5H 的划伤表现，展示了该外壳在日常搬运、放置与手持操作中的耐磨能力，以及表面处理工艺为何能显著提升长期使用的外观保持性。 耐刮性如何影响 DAQ 的实际使用 在选择数据采集前端时，工程师最先关注的往往是参数：采样率、动态范围、同步精度、通道数……但设备真正投入使用几年之后，很多人会发现，外壳的可靠性和耐刮程度，同样直接影响整机寿命和使用体验。 对于声学与振动测试设备来说，这一点尤为明显。SonoDAQ 常见的应用场景包括 NVH 路试、工业现场测试、户外或半户外长期采集等，设备往往需要： 频繁搬运、装车或固定在工装或测试台上； 在实验室桌面、仪器车、工具箱之间来回挪动； 与其它金属设备、螺丝刀、笔记本电脑等长期“近身接触”。 在这样的使用环境下，如果外壳很容易被刮花，不仅影响观感，也可能带来维护和更换成本。因此，我们针对 SonoDAQ 数据采集前端的上壳，做了一次更贴近日常使用场景的铅笔硬度测试，并选取了一台常见笔记本电脑外壳作为对比。 测试步骤 我们本次测试严格按照ISO15184: 2020标准规定的测试方法进行，旨在测试SonoDAQ数据采集前端上壳外表面的UV固化涂层的耐刮性能。 测试对象： 样品描述A：SonoDAQ数据采集前端上盖板材质：PC+碳纤维，配合内部铝合金框架和防摔角设计B：某款日常使用的笔记本电脑外壳材质：常见塑料或金属外壳，表面同样经过喷涂或涂层处理 本次测试采用铅笔硬度测试的思路，使用不同硬度的铅笔在外壳表面施加划擦，观察是否出现肉眼可见的划痕。 测试工具： 铅笔硬度计，可随需求增加配重； 铅笔：硬度为2H、3H、4H、5H； 测试方法： 将铅笔45°插入铅笔硬度计中，总配重750g（等同于对漆面施加7.5N的力）； 使用不同硬度的铅笔在外壳表面施加划擦3次，观察是否出现肉眼可见的划痕； 尽量保持相近的划擦长度和力度，以保证不同硬度下具有可比性； 观察指标： 是否出现肉眼可见划痕； 表面光泽是否明显变化。 SonoDAQ真实的刮擦结果 根据测试结果，我们观察到数据采集前端外壳在不同硬度铅笔的测试下表现出了不同的耐刮擦能力。同时为了进一步验证数据采集前端外壳的耐用性，我们还对常见的笔记本外壳进行了类似的铅笔硬度测试。笔记本外壳通常采用塑料或金属材质，且其表面也会经过喷涂处理。我们使用了与数据采集卡相同的测试方法： 2H铅笔： SonoDAQ Pro某笔记本 小结：SonoDAQ 外壳和笔记本外壳表面均未出现明显划痕，肉眼观察基本没有变化。 3H铅笔： SonoDAQ Pro某笔记本 结论：SonoDAQ 外壳和笔记本外壳表面均未出现明显划痕，肉眼观察基本没有变化。 4H铅笔： SonoDAQ Pro某笔记本 结论：在 4H 条件下，SonoDAQ 外壳表面依然没有明显可见的划痕；而对比测试的笔记本外壳已经出现了清晰可见的刮痕，基本接近其耐刮擦能力的上限。 5H 铅笔： SonoDAQ Pro 结论：在5H条件下，SonoDAQ外壳表面开始出现轻微刮痕，说明其耐刮擦能力已经接近极限。 需要说明的是，铅笔硬度测试主要用于不同外壳之间耐刮擦能力的相对对比，并不等同于材料的绝对硬度或长期耐磨寿命。但对于评估日常使用场景下“是否容易被刮花”，这种方法非常直观。 如果把铅笔硬度换算成常见使用情况： 大多数钥匙、设备边角、工具的无意刮擦，通常落在 2H～3H 区间； 4H～5H 已经接近更硬、更尖锐，且带有一定刻意用力的刮擦情况。 SonoDAQ 外壳在 4H 条件下仍然不容易留下痕迹，只有在 5H 条件下才出现轻微划伤。这意味着，在正常搬运、装车、安装和日常使用过程中，外壳并不容易被划花。 为什么这个外壳不容易刮花 SonoDAQ 数据采集前端的外壳采用 PC + 碳纤维复合材料，本身具备较好的机械强度和韧性。在此基础上，外壳表面再经过喷涂烤漆工艺，叠加UV固化层，在以下几个方面起到了关键作用： 提升表面硬度，增强抗划伤能力； 提高耐腐蚀性和环境适应能力； 在保证耐用性的同时，兼顾外观质感。 在仪器设备领域，外壳并不是“越硬越好”，而是在耐刮擦、抗冲击、重量和长期可靠性之间取得平衡。从这次测试的结果可以看出，在真实使用环境中，SonoDAQ的外壳足够耐用。 如需进一步了解SonoDAQ的功能特性、应用场景与典型配置，可在www.crysound.com.cn查看相关资料；也欢迎与兆华电子CRYSOUND团队沟通，我们可以根据你的测试需求提供演示与选型建议。

本文将系统说明数据采集系统（DAQ）的类型、组成与选型要点：传感器、信号调理、ADC、接口与软件；重点解释采样率、动态范围、抗混叠和多通道同步，并给出通道数预留、量程匹配、本底噪声与软件工作流等实用建议，帮助工程师更快搭建可重复、可追溯的测试方案。 为什么数据采集系统如此重要 温度、声音、振动……这些物理刺激一直在我们周围发生。你可以把人体也理解成一套自带算法的采集系统：眼耳鼻舌身作为传感器负责取样，神经网络负责传输与编码，大脑把多路信息融合分析后做出决策，身体再执行动作并根据结果调整，循环往复。 工程世界要理解和优化设备，也离不开同样的过程。温度、声压、振动、应力、电压等物理量，是我们获取“客观信息”的入口；它们不仅要测得准，还要能反复复现、长期记录。更关键的是，在高温、高应力、高声压或大电流环境中，直接暴露测量可能带来安全隐患。数据采集系统的价值，就是把这些信号以更可控、更安全的方式转化为可存储、可分析的数据。 现代工程和科研几乎离不开数据采集系统，它的重要性在于它让测试和分析建立在客观准确的基础之上。在没有DAQ之前，很多产品测试依赖人工经验和主观判断：例如早年汽车悬挂的测试，工程师往往根据试车手的感受来评价悬挂性能，这种方法主观且难以量化。而有了数据采集系统后，就可以通过传感器获取客观的量化数据，用数字说话，避免了人为偏差。数据采集系统能够重复地记录各种工况下的参数，使得不同方案可以直接对比，以数学和统计方法分析差异，并通过图表清晰地呈现结果。 可以说，在当今从汽车、飞机到电子设备的开发过程中，没有数据采集就无法高效地验证产品性能、安全性和可靠性。例如在耐久性试验中，DAQ记录了载荷和应变的循环数据，用于疲劳寿命分析；在噪声控制中，通过多点同步采集振动和声压，找到噪声源及传播路径。这些都是数据采集带来的量化分析能力，为工程改进提供了科学依据。 数据采集系统的应用也深入到各个领域： 汽车NVH和机械振动测试：用于采集车身振动、噪声、发动机动平衡、结构模态等数据，帮助工程师改进车辆舒适性。 电声和音频测试：在扬声器、麦克风、耳机等音频器件的研发和生产中，DAQ用于测量频率响应、声压级、失真度等，确保这些器件的声学性能。 工业自动化与监测：DAQ广泛用于工厂过程监控、设备健康监测和工业控制。例如采集温度、压力、流量、扭矩等传感器数据，实现对生产过程的实时监控和异常报警，通常要求DAQ长时间可靠运行，具备高稳定性和抗干扰能力。 科研实验与教育：从物理、生物实验到地震监测、气象观测，数据采集系统都是科研人员获取原始数据的基本工具。它让实验数据记录自动化、数字化，方便后续处理。 在各行各业对质量和性能要求日益提高的今天，数据采集系统已经成为不可或缺的“眼睛”和“耳朵”，赋予工程师洞察复杂现象的能力。 采集前端的主要类型 根据接口形式、集成程度和应用场景的不同，数据采集卡衍生出多种类型。以下是几种常见的采集卡/采集系统类型： 类型形态/接口主要优点限制典型场景插入式采集卡PCIe / PXI / PXIe低延迟；高吞吐；实时性强不便携；依赖机箱/工控机；扩展受平台限制固定实验室；机架系统；高带宽采集外置式采集设备USB / Ethernet / Thunderbolt便携；部署快；适合笔记本带宽/延迟受接口影响；驱动稳定性关键；供电/线缆要注意外场测试；移动测量；通用采集一体化记录仪内置电池/存储/屏幕（可独立）开箱即用；现场操作方便；离线记录省心通道/算法通常有限；扩展能力弱；后处理依赖导出巡检；快速诊断；长时间离线记录模块化分布式系统主机 + 模块；网络扩展（可同步）信号类型按需组合；通道易扩展；同步能力强规划更重要：同步/时钟/布线；规模越大越依赖系统设计多物理量同步；大规模通道；跨区域测试 插入式采集卡（内置式）：指安装在计算机内部的板卡，典型接口有PCI、PCIe、PXI（CompactPCI）等。这类卡直接插入PC机箱总线槽，由PC供电和控制，实时性高且带宽大，适合台式机/工控机环境下的大数据吞吐应用。但其便携性较差，通常用于固定实验室或机架系统中。 外置式采集设备（外置模块）：通过USB、以太网、Thunderbolt等接口与电脑连接的采集硬件。常见的是USB数据采集卡，体积小巧、即插即用，非常适合笔记本电脑和现场测试。以太网/网络型DAQ则可实现远距离传输和多设备连接，外置设备一般有独立机壳，便携性好，但高端型号在实时性能上可能略受接口带宽限制（USB延迟较PCIe稍高）。 便携式/一体化数据记录仪：这类将数据采集硬件与嵌入式电脑、显示屏、存储等整合为一体，形成独立工作的仪器。特点是现场使用方便，无须外接PC即可完成数据的采集、记录和初步分析。例如带平板屏幕的便携式振动采集分析仪、手持式多通道记录仪等。这种设备通常针对特定应用优化了软件，开箱即用，适合需要移动测量或现场快速诊断的场合。 模块化分布式采集系统平台：由多个采集模块和主控制器/机箱构成，可灵活组合扩展通道数，灵活搭配不同的功能模块。每个模块负责一定类型或数量的信号通道，通过高速同步网络（如EtherCAT、以太网/PTP等）连接到主控制单元或直接连入计算机。这种架构具备极高的扩展性和分布式测量能力，可将模块放置在被测物附近减少传感器布线。例如CRYSOUND的SonoDAQ这类模块化架构，每台主机支持多个模块并可通过菊花链/星型网络扩展到上千通道。模块化系统非常适合大规模、跨区域的同步测量需求。 数据采集系统的组成 一个完整的数据采集系统通常由以下几个关键部分组成： 传感器：负责将物理现象转换为电信号的前端。例如，将声压转换为电压的麦克风、将振动加速度转换为电荷/电压的加速度计，将力转换为电阻变化的应变片，以及测温热电偶等； 信号调理：介于传感器和采集卡ADC之间，用于调整和优化信号的电子模块。其功能包括：放大/衰减（增大或减小信号幅度到ADC量程）、滤波（如抗混叠低通滤波，滤除噪声或高频成分）、隔离（信号/电源隔离防止干扰和保护设备）、传感器激励（为需供电的传感器提供激励源，如IEPE传感器的恒流源）等。 模数转换器（ADC）：核心部件，将连续的模拟信号按设定的采样率和分辨率转换为离散的数字数据。采样率决定可还原的频率范围（需满足奈奎斯特，并结合抗混叠滤波器的设置留余量），分辨率（位数）影响量化步进和可用动态范围。常见 DAQ 使用 16 位或 24 位 ADC；在高动态范围声学/振动前端中（例如 SonoDAQ 这类平台），也可能提供 32-bit 数据输出/处理链路，用于更好地覆盖宽量程与弱信号（以具体实现与指标定义为准）。 数据接口与存储：ADC输出的数字数据需通过某种途径送入计算机或存储介质。插卡式DAQ直接通过总线将数据写入PC内存。USB/以太网DAQ则通过驱动将数据传输到PC端软件。SonoDAQ除了可以通过USB/网口/无线实现数据传输外，还内置SD卡实时记录，可在无PC情况下独立保存数据，以防通信中断或满足长时间无人值守采集。 计算机与软件：这是数据采集系统的后端，大多数现代DAQ依赖计算机及其软件来完成数据可视化、存储和分析。采集软件用于设置采样参数、控制采集过程、实时显示波形，并对获取的数据进行处理计算和结果输出。不同DAQ厂商提供自家的软件平台（例如OpenTest、NI LabVIEW/DAQmx，DewesoftX，HBK BKConnect等）。软件的易用性和功能直接影响用户工作效率。此外，CRYSOUND的OpenTest支持openDAQ、ASIO等协议，可以实现配置多款数据采集系统。 选型时应该关注哪些性能指标呢？ 三个常见选型误区： 只看“采样率/位数”，忽略前端噪声、量程匹配、抗混叠滤波与同步指标：结果往往是数据“看起来有”，但分析不稳定、可重复性差。 通道数刚好够用、不预留扩展：项目一旦加测点，就只能整套更换或叠加第二套系统，成本和集成工作量都会上来。 只关注硬件，不关注软件与工作流：参数配置、实时监看、批量测试、报表导出、协议兼容（openDAQ/ASIO 等）直接决定效率。 应该关注的方面： 数据采集的信号类型：在实际选型中，明确信号类型是关键一步：采集声学与振动信号的需求，与测量应力、温度、电压等参数的要求完全不同。而传统采集系统通常只支持部分信号，例如只能测声压和加速度，一旦测试需求扩展到温度等参数，就必须采购第二套系统，不仅增加预算，也带来系统集成和同步的复杂性。而SonoDAQ 采用模块化平台设计，只需插入所需信号类型的采集模块，即可在同一系统中扩展能力，实现多物理量同步测试，真正做到“按需组合、一次到位”。 通道数与可扩展性：首先确定需要采集的信号数量，并选择模拟输入通道数足够的采集卡（或支持扩展的系统）。通道数应略有富余，以备将来增加测点。例如需要采集12路信号，最好选择16通道以上的设备。同样重要的是关注系统的可扩展能力：比如SonoDAQ可由多个单元同步扩展到上百甚至上千通道，且保障所有通道之间的采集延时＜100ns，适合大型测试；反之，固定通道数的卡在超出时就无法扩充，需要更换设备，带来成本提高。 匹配采样率与频率：采样率选型先看待测信号的最高频率/带宽。底线是满足奈奎斯特（采样率 > 2×最高频率），工程上还要给抗混叠滤波器的过渡带留余量，因此很多项目会从 2.5～5× 带宽起步，再根据分析方法（FFT/倍频程/阶次等）微调。比如发动机振动最高 1 kHz，可先选 5.12 kS/s 或更高；语音/声学分析若要覆盖 20 kHz，常见会选 51.2 kS/s 或 96 kS/s。简而言之：以信号频谱为依据，略取富余并结合滤波设置即可满足准确还原要求。 测量精度和动态范围：如果应用对弱信号分辨和大动态范围要求高，例如NVH测试往往既要捕捉安静状态下极低噪声又要记录剧烈激励下的高声压，则需高动态范围、高分辨率的DAQ（24位或以上ADC，动态范围>120dB）。又如音频测试关心失真和噪底，希望设备自带噪声远低于被测信号，那就应选择低本底噪声、高信噪比的采集卡，并关注厂商提供的总谐波失真+噪声(THD+N)指标。 环境与使用场景限制：想一想DAQ将被使用的环境条件：是在实验室台式机旁，还是在工厂车间、室外现场？若需经常携带出差或在汽车上测试，便携式/坚固型DAQ更合适。对于无法长时间稳定供电的场景，内置电池及电池续航会非常关键。 交付、售后支持服务：在提出采购需求后，设备的交付周期也是一个不可忽视的重要因素。如果项目进度紧张，设备交付时间长达两到三个月，可能会直接影响项目的启动和推进。因此，选型时应关注供应商的交期保障能力。此外，售后服务与技术支持同样关键：包括设备使用过程中的培训指导、出现问题时是否能快速响应、是否提供远程或现场协助等；还应关注质保年限、软件升级策略、技术支持响应机制等服务条款。这些因素将直接影响后续系统的稳定运行和项目整体效率。 常见问题（FAQ） Q：声卡能不能当数据采集卡用？ A：在少量音频信号、对同步/量程/校准要求不高的场景，声卡可以做“能跑起来”的采集。但在工程测试里，常见问题是：无法提供 IEPE 激励、量程与本底噪声不够、通道同步不可控、驱动延迟大且不稳定。需要可重复、可溯源的测试数据时，建议用专业 DAQ。 Q：数据采集卡和示波器有什么区别？ A：示波器更像“电子电路调试工具”，擅长瞬态捕捉和快速排障；DAQ 更像“长期、多通道、可同步的记录与分析系统”，强调通道扩展、同步一致性、长时间稳定采集与数据管理。 Q：采样率到底怎么选？ A：先看信号最高频率/带宽，底线满足奈奎斯特（>2×最高频）。工程上再结合抗混叠滤波器的过渡带和分析方法，通常从 2.5～5× 带宽起步更稳；不确定时，优先保证滤波和动态范围，再做采样率优化。 Q：什么是 IEPE？什么时候需要？ A：IEPE 是给加速度计、测振麦克风等传感器提供恒流激励并在同一根线缆上传输信号的方式。你只要用的是 IEPE 传感器，就需要 DAQ 前端支持 IEPE 激励、电气隔离/接地策略以及合适的量程与带宽。 Q：多通道/多设备同步需要关注什么？ A：重点看三项：统一时钟源（外时钟/PTP/GPS 等）、通道间采样偏差（skew/时延）以及同步触发/对齐策略。对 NVH、阵列测量、结构模态等应用，同步指标往往比单通道指标更关键。 Q：通道数怎么估算更稳？要不要留余量？ A：先把“必须测”的信号类型和测点列清楚，再把转速/触发/温度等辅助量算进去。建议至少预留 20%～30% 余量，或者选支持模块化扩展的平台，避免后期加测点被迫换系统。 如果你想进一步了解兆华电子最新推出的智能声振数据采集系统SonoDAQ 的功能特性、典型应用场景与常见配置方案，可以在 www.crysound.com.cn查看相关资料。也欢迎与兆华电子（CRYSOUND）团队沟通，我们可以基于你的测试信号类型、通道数、采样率/带宽、同步与现场环境等约束，提供演示与选型建议。

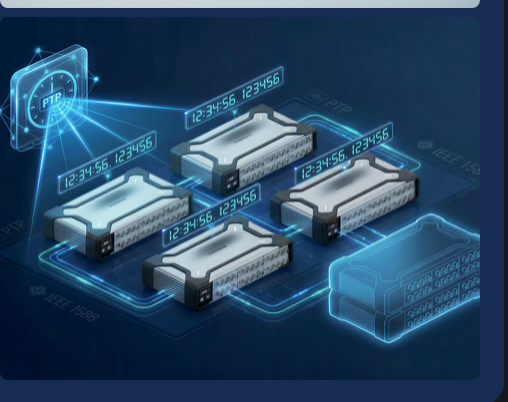

在电声与NVH测试里，“时间对齐”往往比“通道数量”和“分辨率”更难搞。 单机几十上百通道做到同步还不算极限，真正棘手的是多台采集主机分布在不同位置、通过网络连接，还要保持纳秒级甚至亚微秒级的同步精度 —— 否则车内声场还原、阵列定位、结构模态等高阶分析都会出现“对不齐”的问题。SonoDAQ的设计目标之一，就是让这种多设备同步变成“理所当然”：接上网线，剩下的都交给系统自动完成，多台设备就像一台设备一样运行。这背后的关键，就是我们围绕 PTP/GPS构建的一整套精密的时间体系。 为什么多设备同步这么难？ 在传统架构里，多设备同步常见有几种做法： 依赖操作系统时间 + 软件对齐； 让一台设备输出时钟/触发，其他设备做从机； 使用简单的网络时间同步（如 NTP）； 这些方式在几十毫秒、几毫秒级的同步要求下还能凑合，但要做到微秒甚至纳秒级，会遇到几类根本问题： 操作系统不可控的抖动：任务调度、缓存、驱动延迟都会让“时间看上去在跑偏”。 网络延迟与抖动：不同链路、交换机带来的不确定延迟，很难在纯软件层完全补偿。 长时间漂移：即使启动瞬间勉强对齐，只要各机箱内部晶振稍有误差，运行几十分钟到数小时后，时间轴就会越走越“散”。 SonoDAQ的解决思路是：所有时间相关的关键动作都锚定在“统一的硬件时间轴”上。 从网络时间到硬件时间：PTP + PHC 第一步，是让所有 SonoDAQ 设备拥有同一个“世界时间”。 ①PTP / GPS 作为上游时钟 SonoDAQ 支持从网络 PTP（IEEE 1588）或外部 GPS 获得统一的 UTC 时间基准。这个时间先送入板载的 PTP 硬件时钟（PHC, PTP Hardware Clock）作为参考。可以理解为：PTP/GPS 是“世界标准时间”，PHC 是每台采集主机内部的“本地世界时间拷贝”。 ②每 1/128s 的闭环校正 仅仅在启动时对齐一次还不够。SonoDAQ 会以1/128s 周期对本地 PHC 与参考时钟做比较： 计算当前偏差（包括频率偏差和相位偏差）； 用小步伐对 PHC 进行纠偏，防止一次性“猛拉”带来跳变； 长时间运行下来，晶振温漂和老化引起的误差被持续压制。 这样，每台 SonoDAQ 的 PHC 都紧紧跟随 PTP/GPS，不会随着时间悄悄漂移。到这里为止，我们已经让所有设备在“纳秒级精度”的硬件时钟上达成一致，这就是后面所有同步动作的“绝对时间底座”。 PLL+10 PPS：把统一时间送进每一块 FPGA 有了统一的 PHC，还要把它变成“看得见、用得上”的硬件信号，让每块 FPGA 都能感受到同一刻时间。 从PHC/1 PPS到10 PPS PTP/GPS 提供的通常是1 PPS（每秒一个脉冲）信号。SonoDAQ通过板载的PLL电路，把这个 1 PPS 进一步整形并倍频，生成稳定的 10 PPS 脉冲，再分发到各个 FPGA。 单机/多机纳秒级：统一时间轴带来的好处 通过上面的多层设计，SonoDAQ 在时间维度上实现了单机内部和多机之间的纳秒级同步。对于工程师来讲，这些技术细节最终会体现成几个非常实在的能力： 整车NVH测试：车内、车外多位置同步采集，加上转速、扭振等转角信号，阶次分析和路径贡献结果更可信。 多点结构模态测试：多台机箱分布在大型结构不同区域，激励与响应时序精确对应，便于做高阶模态和阻尼估计。 端到端延迟测量：利用统一的时间戳，可以测量从激励输出到响应输入的真实系统延迟，方便音频链路调试与补偿。 工程使用体验：用户“无感”的高精度时间系统 虽然上面讲了不少“PTP、PHC、10 PPS”的内部细节，但在实际使用时，工程师不需要关心这些，所有的事情都有SonoDAQ自己完成。 当工程师在软件里把多台设备的数据拖到同一张图上时，看到的已经是一条天然对齐且无缝衔接的统一时间轴——这就是“纳秒级同步技术实现无缝数据采集”的真正含义。 这就是我们设计SonoDAQ的初衷：把时间这件事情做到极致，让工程师只专注于测试方案和数据分析。 欢迎访问 www.opentest.com 了解更多 OpenTest 功能与硬件方案，或联系 兆华电子CRYSOUND 团队获取演示与应用支持。

在数据采集和测试领域，灵活性是一个决定性因素，尤其是当测试需求快速变化时。SonoDAQ通过其模块化设计和灵活的扩展能力，帮助用户轻松应对从单一设备的简单测试 到大规模、多通道采集的复杂需求。无论是在实验室环境 还是工业现场，SonoDAQ 都能提供高效、精确的解决方案，最大限度地提升系统的适应性和扩展性。 一台设备的轻松测试，多个设备的强大扩展 当测试需求较小时，比如路测或基础振动测试，SonoDAQ Pro 可以通过单台设备轻松满足多通道数的要求。这时，用户只需要一台设备，便可进行高精度数据采集，不仅高效、便捷，还能避免不必要的硬件投资。但随着测试需求的扩大，特别是在需要大量传感器或多通道同步采集的场景中，SonoDAQ提供了灵活的扩展方案。用户可以通过菊花链或星型拓扑连接多个SonoDAQ Pro，从而实现大规模采集。例如，进行整车NVH测试或大型设备的声音与振动测试时，可以根据实际需要增加设备数量，最多支持上百个通道，确保所有设备间的高精度同步。这种灵活扩展的能力让客户无需每次都采购全新的采集系统，只需要通过级联已有的 SonoDAQ Pro设备，就能轻松应对更复杂的测试需求，避免了传统系统中常见的设备冗余和高成本问题。 化整为零，灵活配置满足各种需求 在没有大规模采集需求时，SonoDAQ 依然能够灵活应对。通过其模块化设计，用户可以根据测试需求的变化，轻松实现设备的调整和重组。例如，如果仅需要采集温度信号、应变信号或低通道数据，用户只需选择相应模块并插入机箱，即可快速完成配置，无需重新购买新设备。这种设计使得 SonoDAQ适用于从简单的实验室测试到复杂的现场测试，用户可以按需扩展，无需担心系统的未来可扩展性。无论是基础数据采集还是高阶信号分析，SonoDAQ 都能提供精准、灵活的解决方案，极大提高了测试的效率和成本效益。 模块化设计带来的灵活性 SonoDAQ的模块化设计 是其灵活性的核心。用户可以根据项目需求选择不同的输入模块、输出模块、传感器接口等，并可以根据需要进行随时插拔和升级。无论是需要增加更多的传感器通道还是扩展新的功能模块，都可以通过插拔模块快速实现，完全不影响现有系统的正常运行。这种设计确保了设备的长期可用性，并使得 SonoDAQ 能够适应不断变化的测试需求。 如果后续需求进一步升级，可能需要对更多信号类型进行测试（如温度、压力、应变），SonoDAQ Pro可以通过简单的模块插拔来适应新的测试需求，使得整体系统无需重构，即可继续高效工作。 假设某汽车厂商需要进行整车NVH测试，最初他们只需要4-8个通道进行车内噪声测试，这时，工程师可以选择一台SonoDAQ Pro设备，完成日常的测试任务。当他们需要扩大测试范围，加入更多的传感器（如测量不同部位的振动、应变或温度），他们只需通过级联将多台SonoDAQ Pro设备连接起来，并通过同步技术确保所有设备间的数据一致性，无需额外的采购或配置变更。 随需扩展，轻松应对各种测试挑战 SonoDAQ的灵活扩展能力使其能够从简单的单通道测试，扩展到大规模的多通道数据采集，无论是车载测试、工业监测还是科研应用，都能提供精准的数据采集方案。其模块化设计和灵活的拓扑结构，不仅能满足当前需求，还能在未来不断变化的测试场景中，快速适应并提供可靠的解决方案。选择SonoDAQ，不再局限于固定的硬件配置，而是根据需求灵活调整，确保每次测试都能顺利进行。

SonoDAQ 是新一代的高性能数据采集系统，专为声学与振动测试设计，采用模块化架构，让数据采集工作更高效、更精准。从工业现场到实验室测量，SonoDAQ 都能满足高精度数据采集需求，并为多通道同步采集提供无缝支持。 模块化设计，灵活应对各种应用 SonoDAQ 采用全新的模块化设计，能够根据不同的需求灵活配置。无论您是需要4通道的基础配置，还是需要扩展到数百通道的大规模系统，SonoDAQ 都能轻松应对。您可以根据项目需求自由选择模块，随时扩展系统，避免不必要的成本支出。这种灵活性非常适合动态变化的测试环境。 高精度同步，确保测试结果的准确性 在声学与振动测试中，数据的精度至关重要。SonoDAQ 配备 32-bit ADC 和最高204.8 kHz的采样率，并通过 PTP（IEEE 1588） 和 GPS同步 保证各个通道之间的时间同步误差小于 100ns。这一同步精度使得您可以在多通道、大规模分布式采集系统中，依然得到可靠且一致的数据结果。 多种网络拓扑结构，灵活扩展采集系统 SonoDAQ 的另一个亮点是其强大的分布式采集能力，通过 菊花链、星型拓扑等多种网络连接方式，可以方便地将多台设备集成到同一采集系统中。借助 PTP（精密时间协议） 和 GPS同步技术，无论是小规模的实验室测试还是大规模的现场数据采集，SonoDAQ 都能提供纳秒级同步，确保不同设备之间的数据同步和一致性。您可以根据实际需求选择不同的系统拓扑结构，灵活应对各种复杂测试场景。 创新的结构设计，现场应用的理想选择 SonoDAQ 的框架采用 5000t 铝挤压工艺，结合 碳纤维增强塑料，不仅提供卓越的坚固性，还大幅降低了设备重量。此外，SonoDAQ支持PoE供电、电池热插拔，让设备在恶劣环境下依然保持高效运行，满足长时间连续采集的需求。无论是在实验室，还是在工业现场，SonoDAQ 都能提供稳定的工作表现。 丰富的信号兼容，拓展您的测试边界 SonoDAQ 支持多种信号输入，包括 IEPE传感器、CAN总线、数字I/O等多种接口协议。这让它能够适应更广泛的测试需求，从振动监测到电机噪声分析，都能轻松实现。无论您是进行基础数据采集还是高阶信号分析，SonoDAQ 都能为您提供所需的精度和灵活性。 提升测试效率，让数据采集更简单 借助SonoDAQ 配套的 OpenTest 软件，您可以实时监测、分析采集到的信号。OpenTest 提供直观的界面和强大的数据分析功能，帮助您更轻松地处理和呈现测试数据。不仅如此，SonoDAQ 还支持 ASIO、OpenDAQ 等开放协议，方便您与其他测试工具或软件的集成。 SonoDAQ 将帮助您简化测试流程，提升数据采集的效率，并在各种复杂的测试环境中提供精确的测量。无论是进行噪声测试、振动分析，还是复杂的声学功率测量，SonoDAQ 都是您理想的选择。今天，选择 SonoDAQ，为您的测试工作带来革命性的改变！ SonoDAQ准备好革新您的测试流程——不要再等待，赶紧体验它的强大功能吧！立即联系我们：info@crysound.com！
