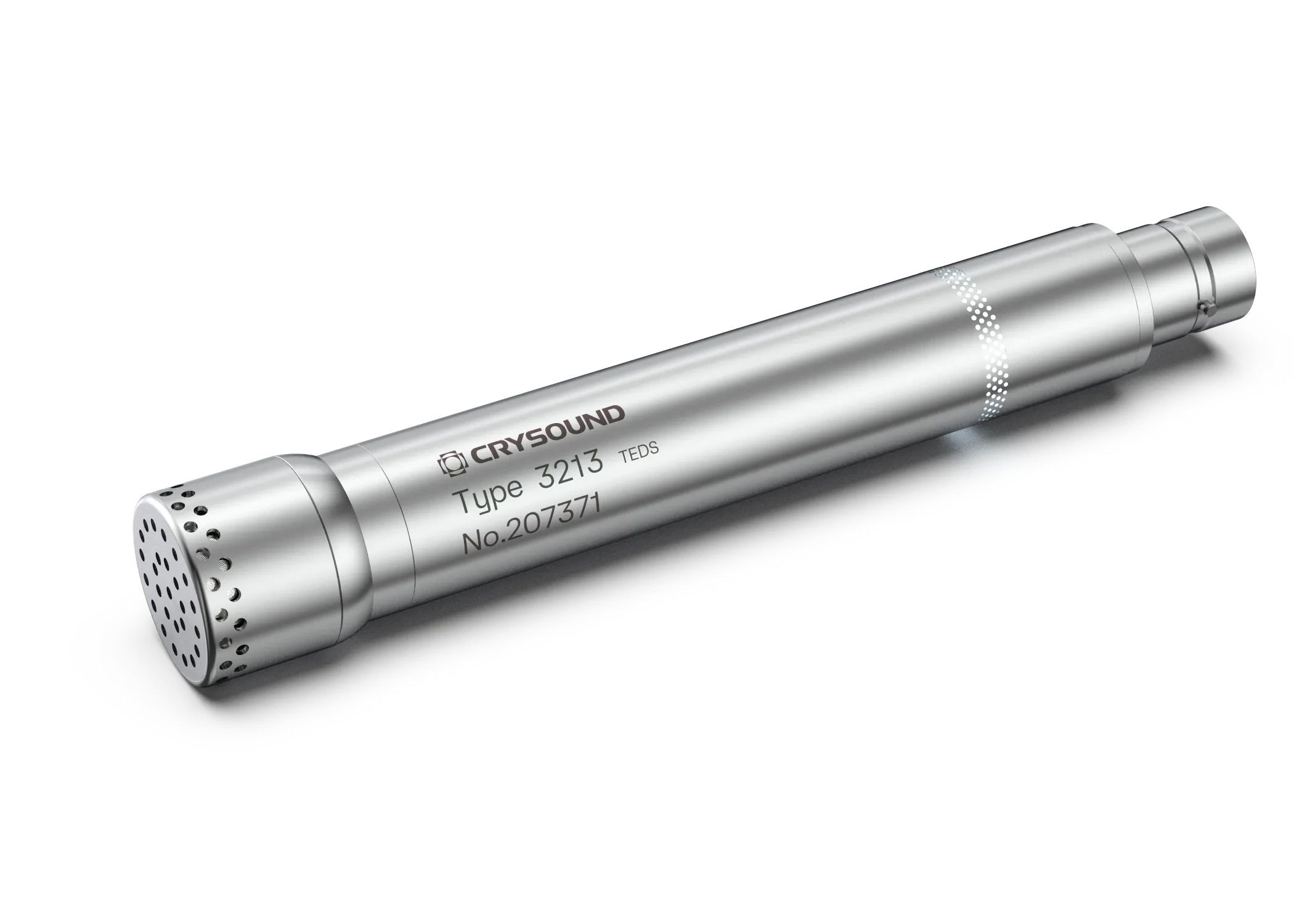

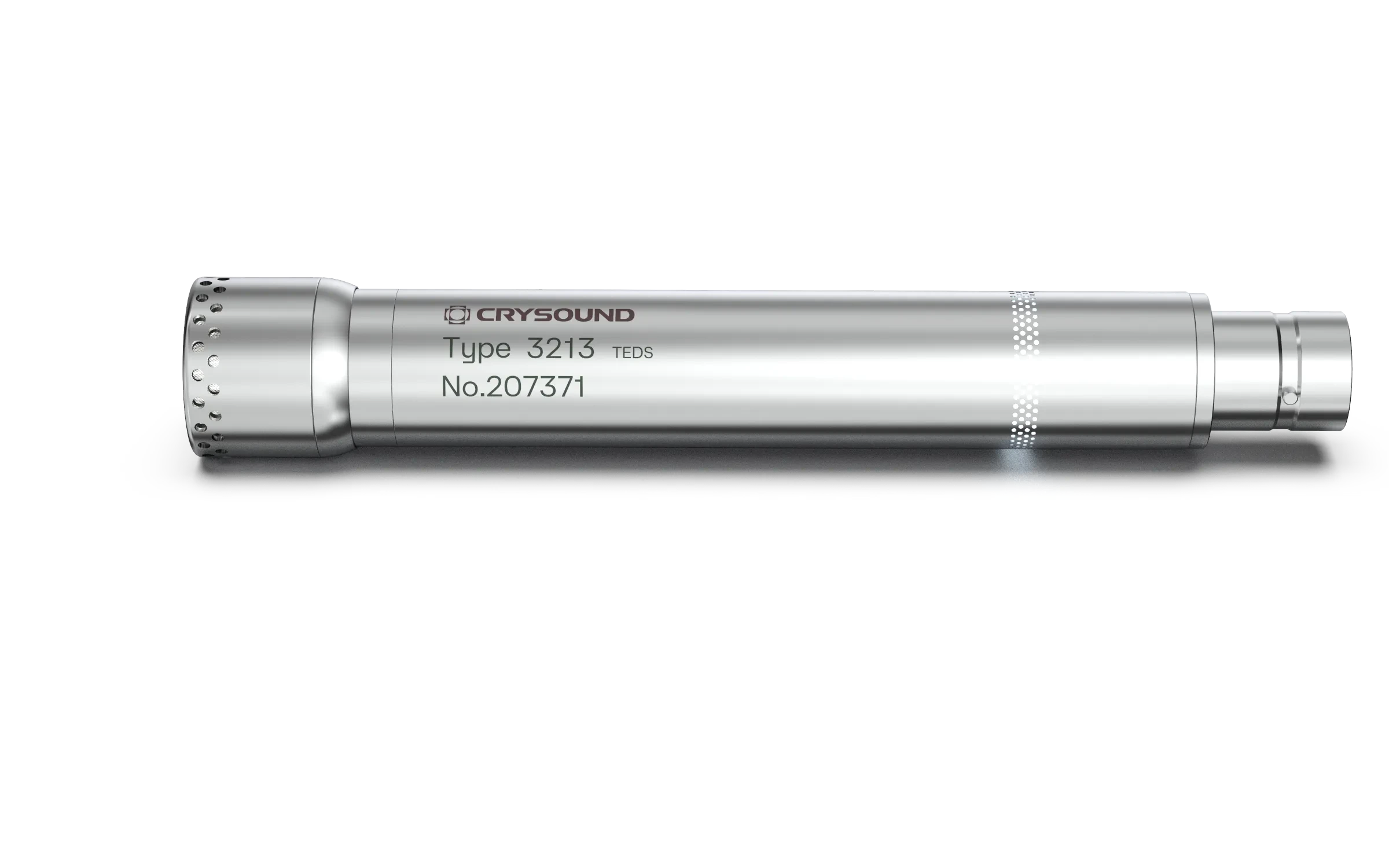

CRY3213 NVH测量传声器
CRY3213 是一款专为严苛NVH测试场景设计的高精度传声器，具备IP67防护与-50°C至125°C的宽温域适应能力，可轻松应对潮湿、多尘、异物、极端温度等复杂环境，确保数据采集的稳定与可靠性，是汽车动力总成、路噪、风噪等汽车声学测试的理想选择。
下载
产品亮点
专为严苛环境打造

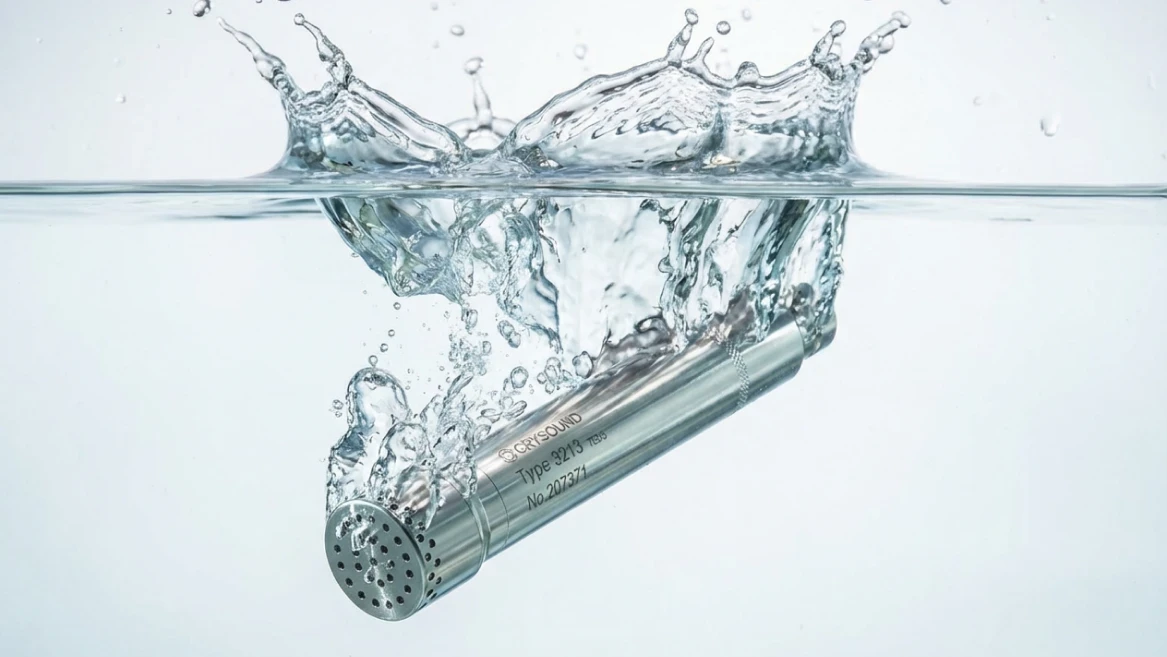

IP67 整机防水与防护链路
在潮湿、泥水飞溅工况下，测量链路的薄弱环节通常集中于接口、缝隙、指示部件与密封界面等位置。CRY 3213 通过整机防水工艺与关键结构密封措施构建连续防护链路，可搭配具备相应防护等级的线缆组合使用，提升车外布置场景下的整体环境适应性。CRY3213 采用双均压孔冗余设计，均压孔具备防水功能。单孔因灰尘或杂质堵塞时，另一孔仍可正常工作，确保传声器在复杂环境下可靠的性能。
–50°C 至 +125°C 的极端温度性能
CRY3213 可在–50°C 至 +125°C 的温度范围内持续稳定工作，可直接用于满负荷发动机台架测试、排气噪声测量以及涡轮增压器声学测试等场景，无需额外冷却或隔热。
低温环境下，它同样能保持校准后的灵敏度稳定性，适用于 环境试验箱测试、冬季道路噪声测试以及热冲击循环测试。
在–40°C 冷浸后迅速升至 +120°C 的发动机工况为例，CRY3213 仍能保持稳定表现，无惧快速温度变化场景，避免在不同气候条件下频繁更换传感器或重复校准。

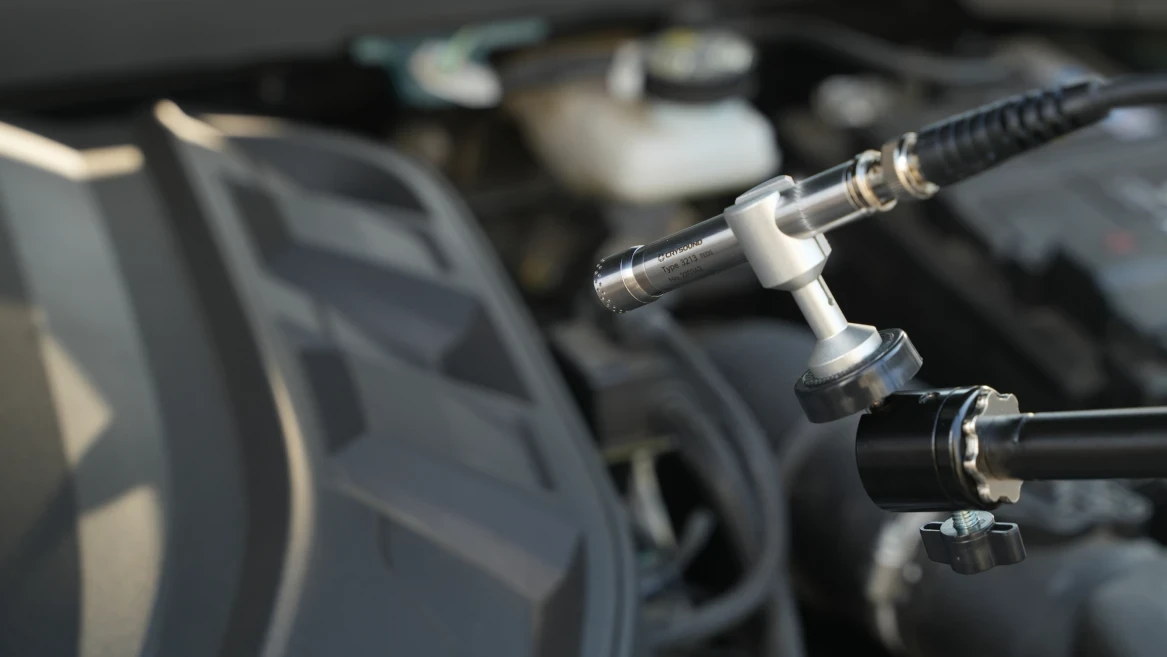

17 dB 至 136 dB 的宽动态范围

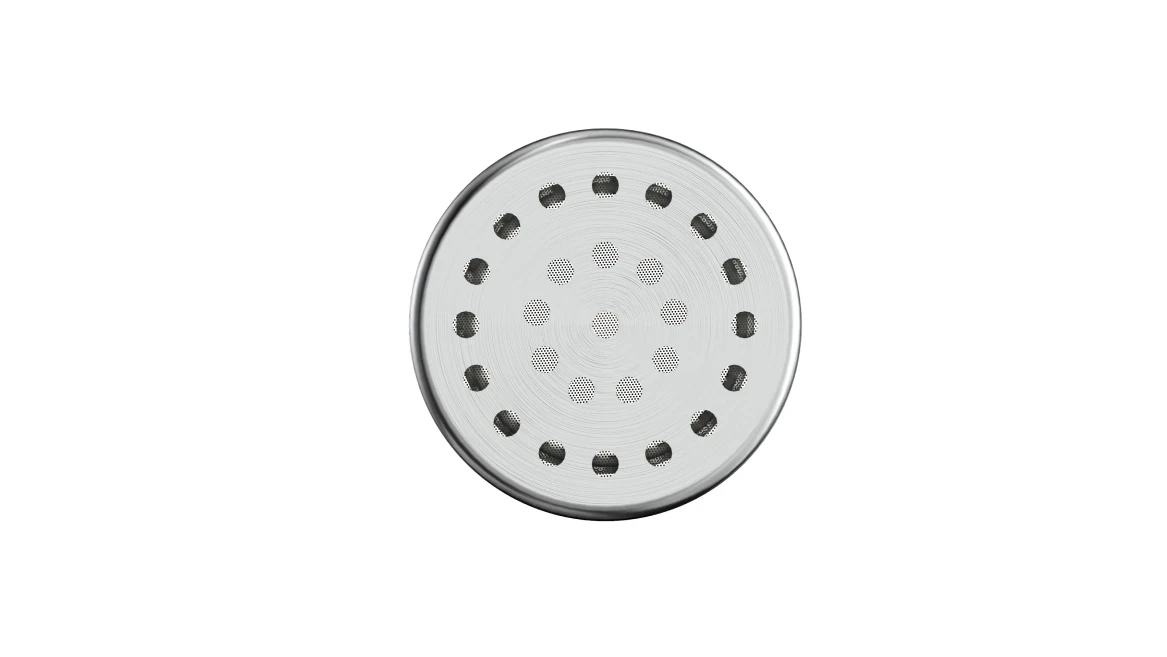

可更换保护罩设计
防护件的损耗，是高危工况下的必然代价。CRY3213采用可更换钛合金保护罩：高强度特性提升抗冲击与抗变形能力；可拆卸设计可在变形或污染时快速更换，避免整支返修或报废，降低周转与成本压力。该设计将损伤与污染“局部化、可控化”，最大限度降低对核心部件的影响。

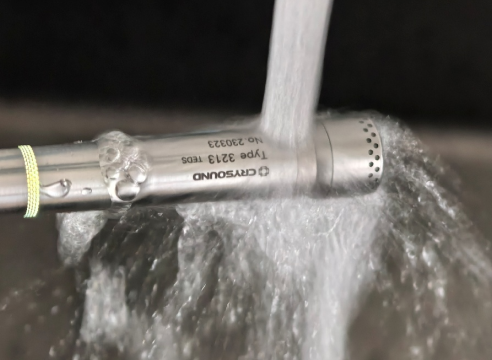

电源状态指示
CRY3213配备电源指示灯，便于测试人员在部署过程中实时确认设备工作状态。在复杂测试场景下，指示灯可帮助快速判断设备运行是否正常，有效规避因状态异常导致的线路排查与重复部署，从而缩短准备时间，提升测试效率。

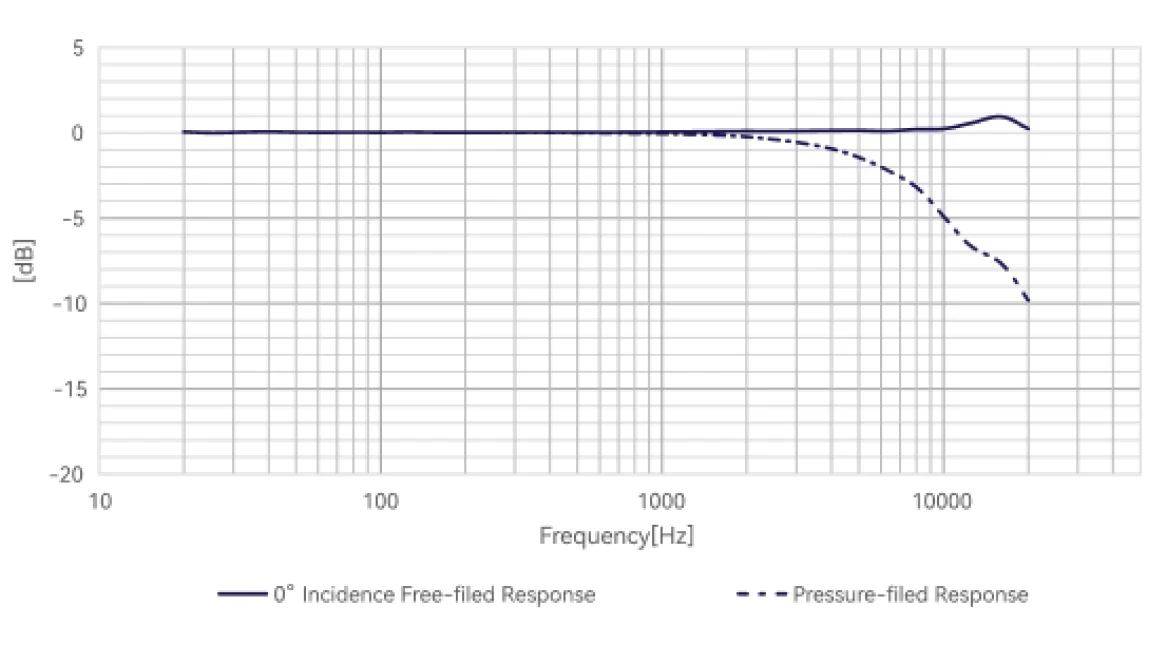

宽频率响应设计 3.15 Hz–20 kHz
CRY3213 NVH 测量传声器在 3.15 Hz–20 kHz 范围内具备平坦的频率响应，可准确捕捉从低频振动到高频噪声的全频段信号。该频段完整覆盖车辆低频共振监测所需的 3.15 Hz–20 Hz，以及人耳感知的 20 Hz–20 kHz 范围，满足整车 NVH 测试对宽频、高保真信号采集的需求，为整车 NVH 测试中的精细分析与对比评估提供可靠数据支撑。传声器测量精度达实验室级，可满足研发验证及质量控制的严苛要求。

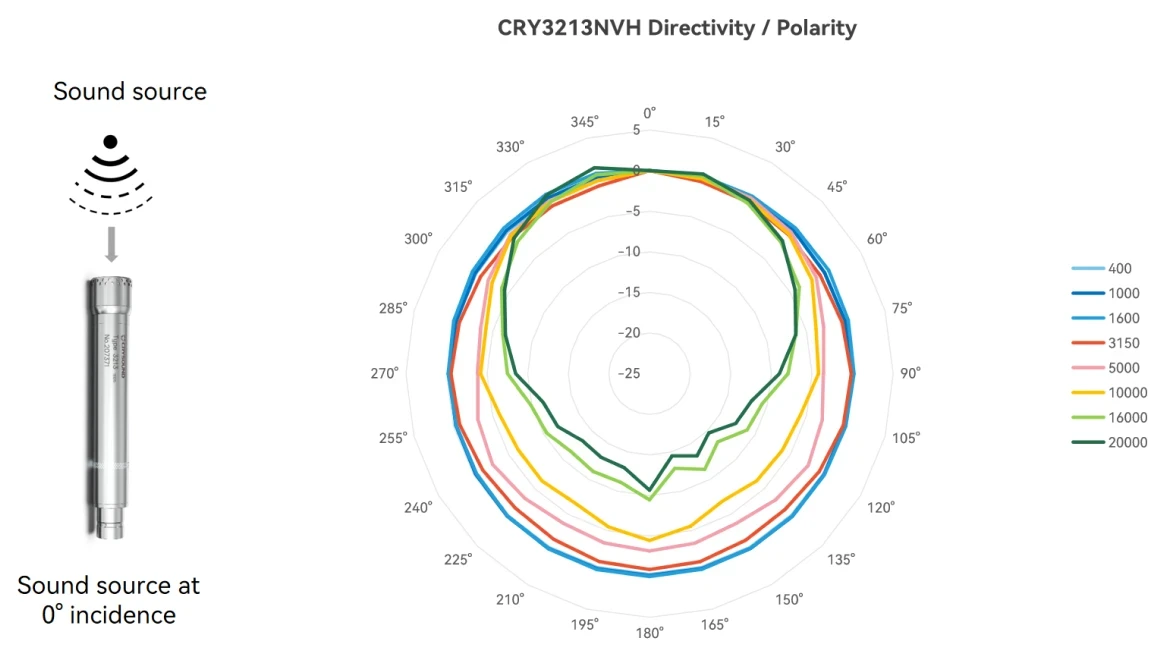

全指向性设计
从指向性/极性曲线来看，CRY3213 NVH 测量传声器在中低频段保持接近全向、360° 响应均匀，在不同入射角下测量结果均保持一致；在高频段指向性/极性曲线中，面向声源灵敏度稳定、背向声源无明显衰减，大幅降低安装方位对测量结果的影响。该指向性特性使 CRY3213 在发动机舱、路面及多反射的现场环境中，能够更灵活的部署，无需反复调整传声器朝向，即可获得稳定、可重复的测试数据。
兼容性与通用性
CRY3213在设计上充分考虑与现有测试设备的无缝衔接，最大程度降低部署门槛：

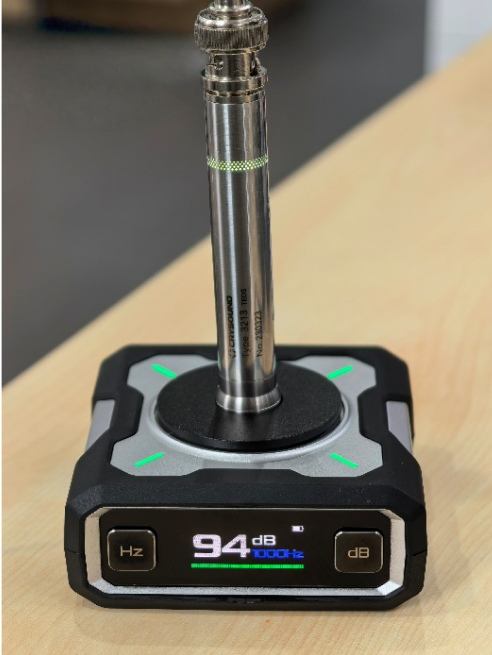

校准兼容：随附校准转接器，可适配1英寸校准器。
保护罩兼容：兼容普通测量传声器的保护罩（直径13.2mm），支持通用校准器进行校准，移除保护罩后可使用静电激励法等通用测试方法。
尺寸兼容：前置放大器直径12.7mm，兼容普通1/2”传声器的夹具与安装座。
接口兼容：使用BNC接口，并采用IEPE（又称CCP、ICP、CCLP）2-20mA恒流源供电方式，与主流采集设备即插即用。
TEDS兼容：TEDS可用于存储传声器识别信息与关键参数。在兼容 TEDS 的前端与采集系统中，可实现自动识别与参数读取，降低多通道部署中的人工录入与通道映射错误风险。

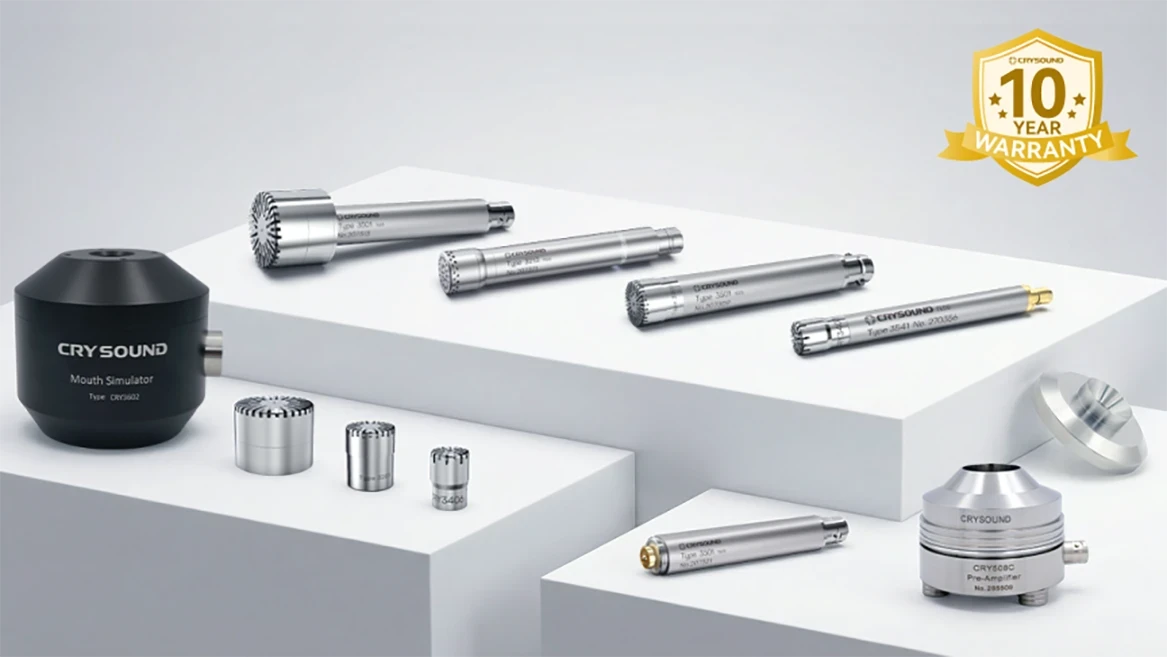

10 年质保，确保长期可靠性
CRY3213 NVH测量传声器享有 兆华电子CRYSOUND 提供的 10 年有限质保服务，具体请参考服务保修条例。
CRYSOUND建议每年对传声器进行一次校准，并且应当在极端环境测试后进行一次额外校准。
技术规格
场型
自由场
标称灵敏度
50 mV/Pa, -26 dB re 1V/Pa
频率响应
3.15 Hz-20 kHz ±2 dB
极化电压
0V
动态范围 (re.20uPa)
17 dBA-136 dB
温度范围
–50 ℃ – +125 ℃
温度稳定性
–0.008 dB/°C, 0.004 dB/°F
静压稳定性
–0.01 dB/kPa
相对湿度范围
0-90%RH 无凝结
湿度稳定性
< 0.1 dB (0-90%RH 无凝结)
均压方式
后均压
IEC 61094-4 类型
WS2F
输出阻抗
< 50 Ω
最大输出电压
＞8.0 Vp
电流源
IEPE (2-20) mA
典型工作电流
4 mA
接口类型
BNC
带保护栅的高度
92 mm (3.6")
带保护栅的直径
14.5 mm (0.6")
TEDS
IEEE 1451.4
重量
36g
主要特点
- -50℃ 至 +125℃ 宽温域
- IP67 防护等级
- 抗冲击振动
- 电源指示灯
