实测结论： 在本次3 台 SonoDAQ 的 PTP 同步采集测试中，OpenTest 实时监测结果显示，各测试通道相对于 CH1 参考通道的同步偏差均保持在 40 ns 以内；通过示波器对两台设备的 1PPS 信号进行24h边沿对比，测得两路1PPS 信号时间差在 30 ns 以内。该结果说明，在本次测试配置下，SonoDAQ 的同步能力不只体现在标称参数上，也可以在实际采集链路中被监测、验证和复现。

在多通道、多设备的数据采集场景中，时间同步不是参数表上的一个数字，而是决定测试数据能否被准确对齐、分析和复现的基础能力。尤其在声学阵列、波束形成、声源定位、NVH 分析和分布式振动测试中，微小的时间偏差都会被放大为相位误差、到达时间差误差或事件定位误差。

因此，真正值得关注的不只是设备是否支持高精度同步，而是在实际组网、实际软件监测和实际采集任务中，同步性能能否稳定落地。本次测试围绕 SonoDAQ 的 PTP 同步功能展开，并通过 OpenTest 对同步状态和同步精度进行实际验证。

为什么要用 PTP 做同步采集

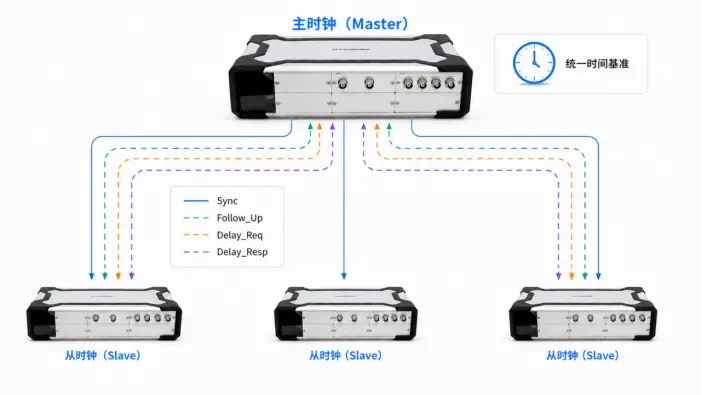

PTP，即 Precision Time Protocol，常见标准为 IEEE 1588。它通过以太网在多台设备之间建立统一时间基准，并通过主时钟与从时钟之间的时间戳交互，计算网络传输延迟和时钟偏差，持续校准各设备的本地时钟。

与常见的 NTP 相比，PTP 更适合工业测量和数据采集这类高精度场景。特别是在支持硬件时间戳的设备中，PTP 可以显著降低网络延迟和软件处理带来的不确定性，让多台采集设备在同一时间轴下工作。

SonoDAQ 如何实现灵活组网

SonoDAQ 支持 IEEE 1588 PTP 高精度时间同步，可通过标准以太网在多台采集设备之间建立统一时间基准。对于从单设备多通道到多设备分布式采集的测试系统，PTP 可以减少额外同步线缆和触发线缆，让系统部署更简洁，也更容易扩展。

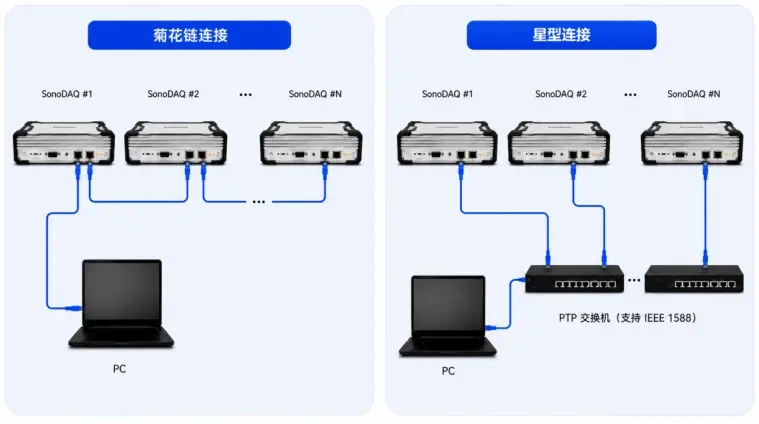

根据测试规模和现场部署需求，SonoDAQ 支持两种典型连接方式：中小规模系统可采用菊花链连接，快速完成设备串接；多设备、大通道数或分布式测点场景，则可通过支持 IEEE 1588 的 PTP 交换机组网，即星型连接，提升系统扩展性和现场布置灵活性。

测试方案：3 台 SonoDAQ 与 OpenTest 的实测监测

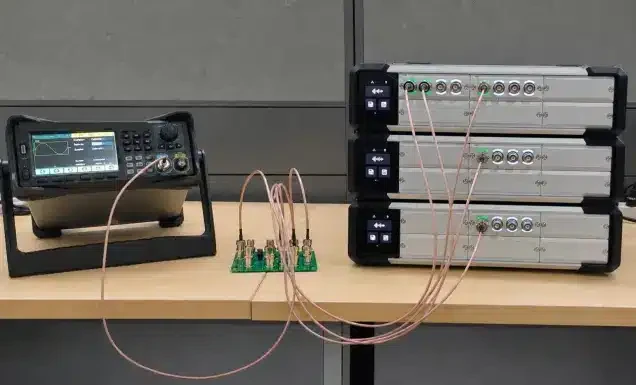

为了验证 SonoDAQ 的 PTP 同步性能，我们搭建了由 3 台 SonoDAQ 组成的同步采集系统，并在 OpenTest 中开启 PTP 同步功能，对同步状态和同步精度进行实时监测。测试中，同一测试信号被分别接入不同通道、不同板卡和不同设备，用于覆盖多设备采集系统中最常见的同步关系。

在本次测试中，CH1 作为参考通道；CH2 用于验证同一设备内不同通道之间的同步精度；CH3 用于验证同一设备内不同板卡之间的同步精度；CH4 和 CH5 用于验证不同 SonoDAQ 设备之间的同步精度。OpenTest 可实时显示各通道相对于参考通道的同步偏差，便于用户在测试过程中直接判断系统是否处于稳定同步状态。

实测结果：同步偏差小于 40 ns

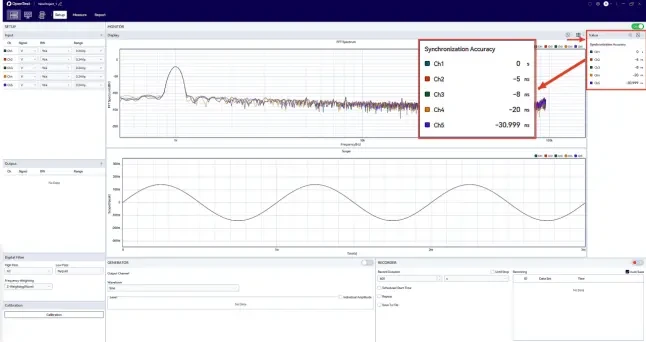

如图4所示，测试结果表明，在同一实验配置下，无论是同设备不同通道、同设备不同板卡，还是不同设备之间，OpenTest 显示各测试通道相对于 CH1 参考通道的同步偏差均保持在 40 ns 以内。

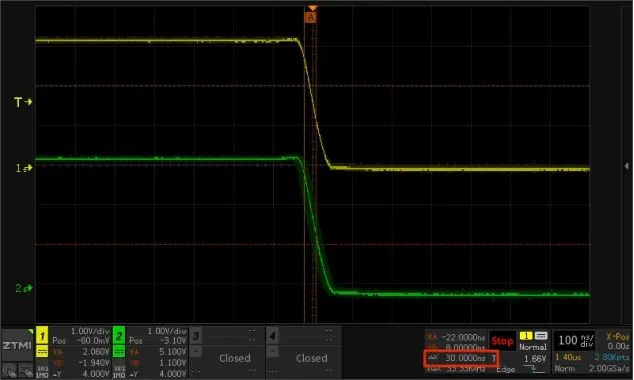

为进一步交叉验证同步结果，我们将两台 SonoDAQ 设备的PTP同步时钟 1PPS 信号接入示波器的CH1和CH2进行边沿抖动对比。运行24h后示波器结果显示如图5，示波器的CH1作为触发锁定，CH2的抖动余辉宽度在 30 ns 以内。这也意味着系统的同步表现不只停留在标称指标上，而是可以在真实采集链路中被 OpenTest和示波器监测、验证和复现。

测试结果汇总如下表：

对工程测试意味着什么

对于声学阵列、波束形成和声源定位，通道间时间偏差会直接影响相位关系和到达时间差计算；对于 NVH 分析和振动测试，跨测点数据的时间一致性会影响频域分析、相关性分析和事件定位结果。SonoDAQ 的 PTP 同步能力能够帮助多通道数据在统一时间轴下采集，降低由采集系统引入的时间误差。

对于分布式工业监测、车辆测试、轨道交通测试和大型设备测试，PTP 同步还能减少长距离同步布线需求。新的采集节点接入同一 PTP 网络并完成同步后，即可加入原有同步采集系统，使测试系统从单设备采集平滑扩展到多设备分布式采集。

对用户而言，同步精度的价值不只是参数更好，而是能够减少声源定位、相位分析和跨测点事件分析中的采集误差来源。通过 OpenTest 实时查看同步状态，工程师可以在测试现场及时判断系统是否处于可靠同步状态，降低测试后才发现数据不可用的风险。

典型应用场景

结语

PTP 为多设备数据采集系统提供了统一时间基准，是实现高精度同步采集的重要技术基础。借助 SonoDAQ 与 OpenTest，用户可以通过菊花链或星型连接灵活组网，快速构建多设备同步采集系统，并在测试过程中实时查看同步状态和同步偏差。

从本次实测结果来看，SonoDAQ 在多设备、多通道同步采集场景中实现了 40 ns 以内的同步误差，并通过 1PPS 示波器对比完成交叉验证，可为声学测试、振动测试、声源定位、NVH 分析和分布式工业监测等应用提供可靠的数据基础。

想了解 SonoDAQ 在声学阵列、NVH、分布式振动测试中的同步采集方案？可联系我们获取完整测试方案、OpenTest 演示或多通道系统配置建议。
