声功率测试解决方案
概述

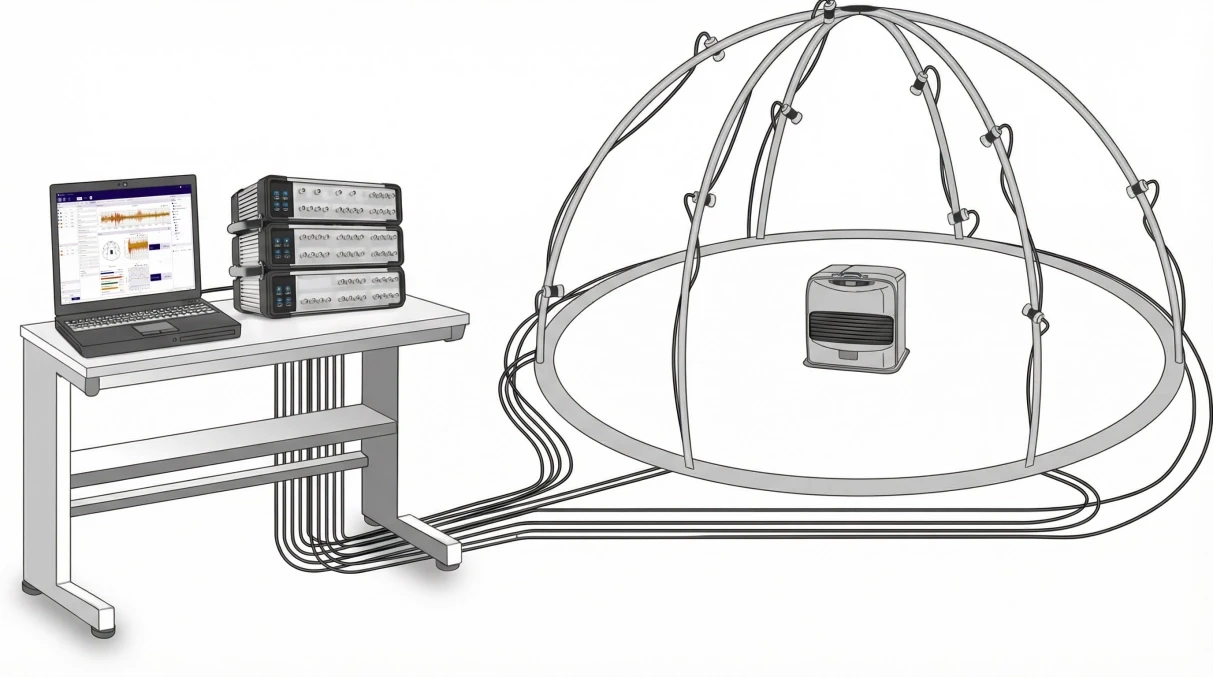

兆华电子面向企业在噪声合规、噪声控制与产品优化中的共性难题，推出一体化声功率测试解决方案。方案将声压法声功率测试标准流程固化为可复用的工程化链路：标准化布置测点、参数设置引导、多通道同步采集、K1/K2及声功率结果自动计算、自定义报告等，显著降低测试门槛，提升跨批次/跨实验室的声功率测试结果一致性与准确性。该方案可适用于工业设备与工程机械、汽车/航空关键部件、家电与消费电子、发电与储能等产品的噪声评级、法规认证等。

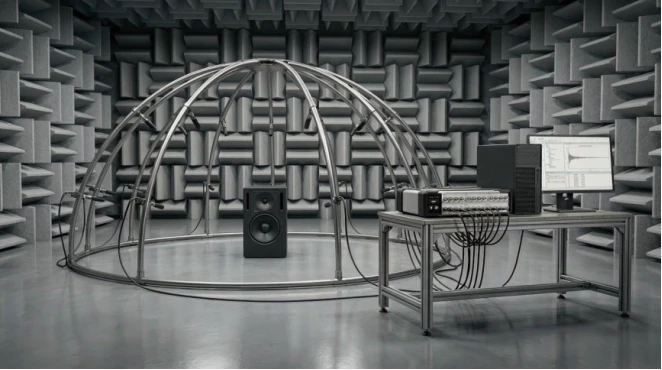

典型应用场景
·消费电子与家用电器：对家电进行声功率测试，用于噪声等级评定及量产一致性/验收。
·通用工业设备：对旋转机械、传动系统与机柜设备进行声功率测试，用于噪声对标与降噪优化。
·汽车与交通：对电驱与热管理/空调部件进行声功率测试，用于供应商方案对比与 NVH 验证。
·数据中心：对服务器与机柜进行噪声测试，用于散热方案优化与叠加噪声控制。
·建筑机电：对暖通空调与通风系统进行声功率测试，用于环境噪声评估与噪声控制。
覆盖多种测试标准

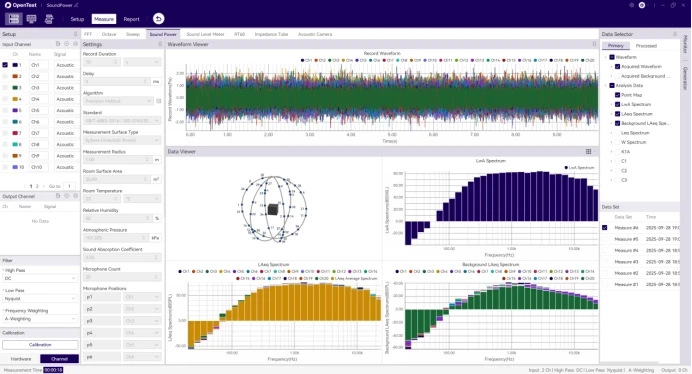

·OpenTest 目前已支持基于声压法的多种声功率测试标准（ISO 3744 / ISO 3745 / ISO 3746），并正在开发声强法的配套算法，目标是以一套软件覆盖客户全场景的声功率测试需求；
·OpenTest可自动计算K1和K2值，进行背景噪声与环境修正，保障声功率数据的准确性与标准性；
·OpenTest在输出声功率结果的同时，可完整保存原始时域波形与频域数据，并关联记录测点信息、校准记录与环境参数等关键数据，便于结果深入分析与数据管理。
快速高效搭建测试环境
·我们提供标准的半球型支架（半径1 m / 1.5 m），精巧的机械结构设计，便于快捷地拆装与布置，可以帮助用户节省大量的时间；

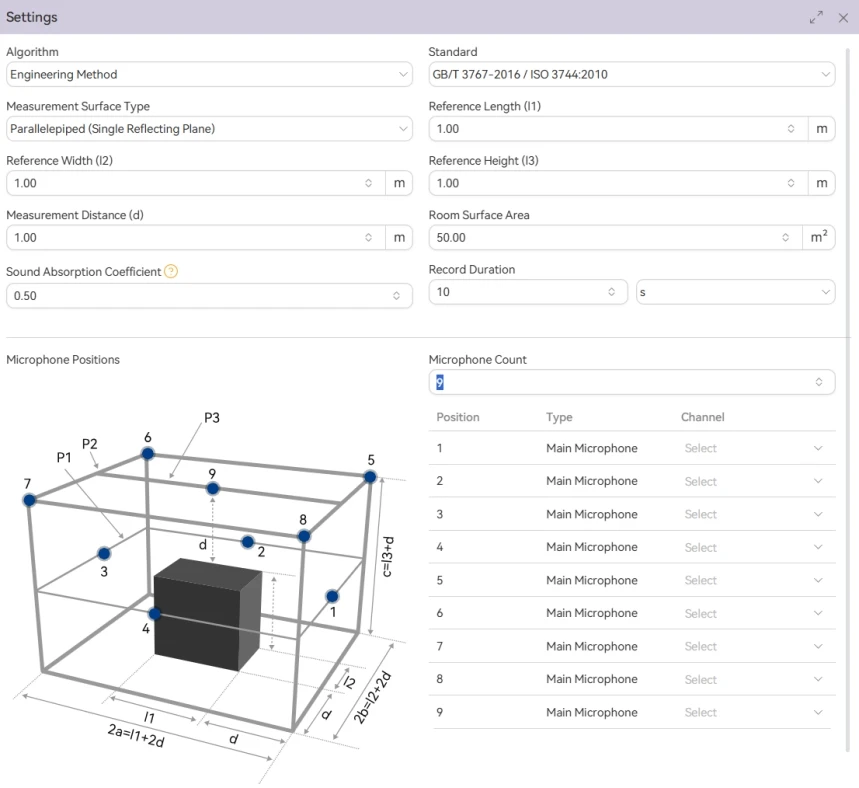

·针对立方体的测试面，OpenTest可以根据基准体的尺寸、测量距离等自动计算各传声器的坐标，用户可以无需经过繁杂的计算，则可快速布置测试；
多样化的结果界面展示

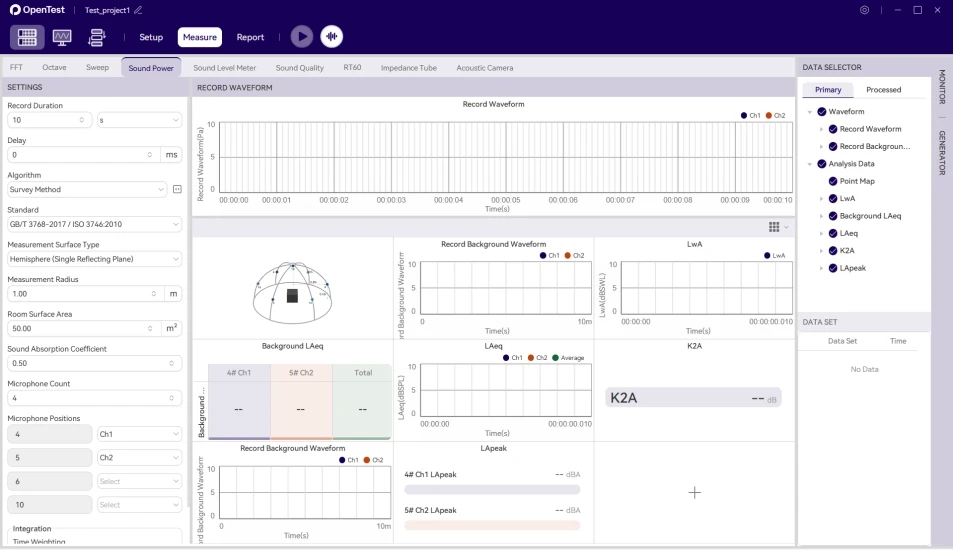

·OpenTest支持实时波形、测点/布点示意图、声压级/声功率级曲线、1/3 倍频程频谱、表格数据等多种呈现方式，便于快速进行数据复核；
·图表支持缩放、局部放大与区间查看，便于对关键频段或异常时段做细化分析；
·OpenTest还支持所有图表与表格可一键导出为高清图片/数据文件，方便用于测试报告撰写、评审汇报等。

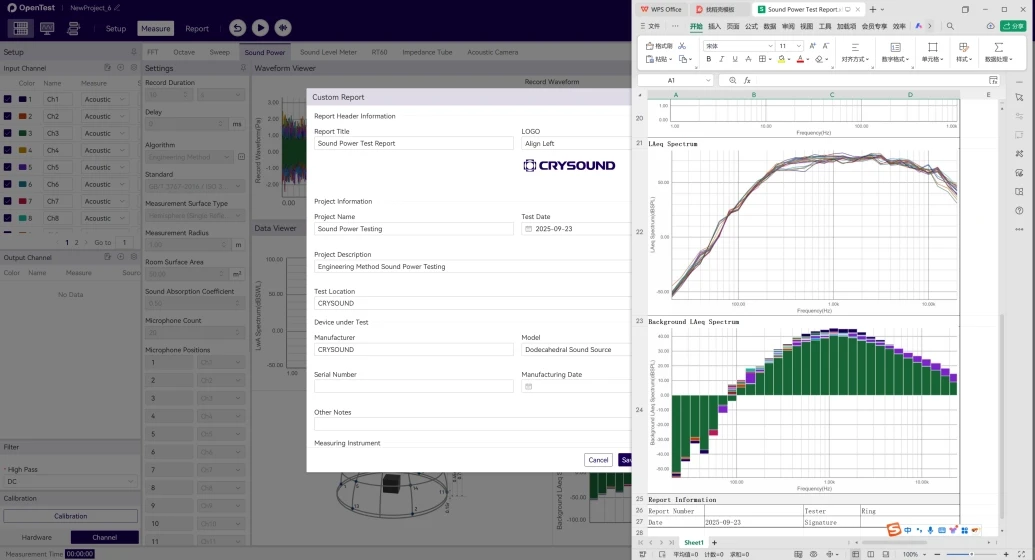

自定义报告与自动导出
·内置符合 ISO 标准的报告模板，自动汇总测试信息、测点与采集参数、计算结果及关键图表；
·支持自定义报告结构与内容，可添加企业 Logo、人员信息、备注，并按需筛选展示维度；
·支持一键导出报告，无需用户重新处理数据与编辑测试报告。

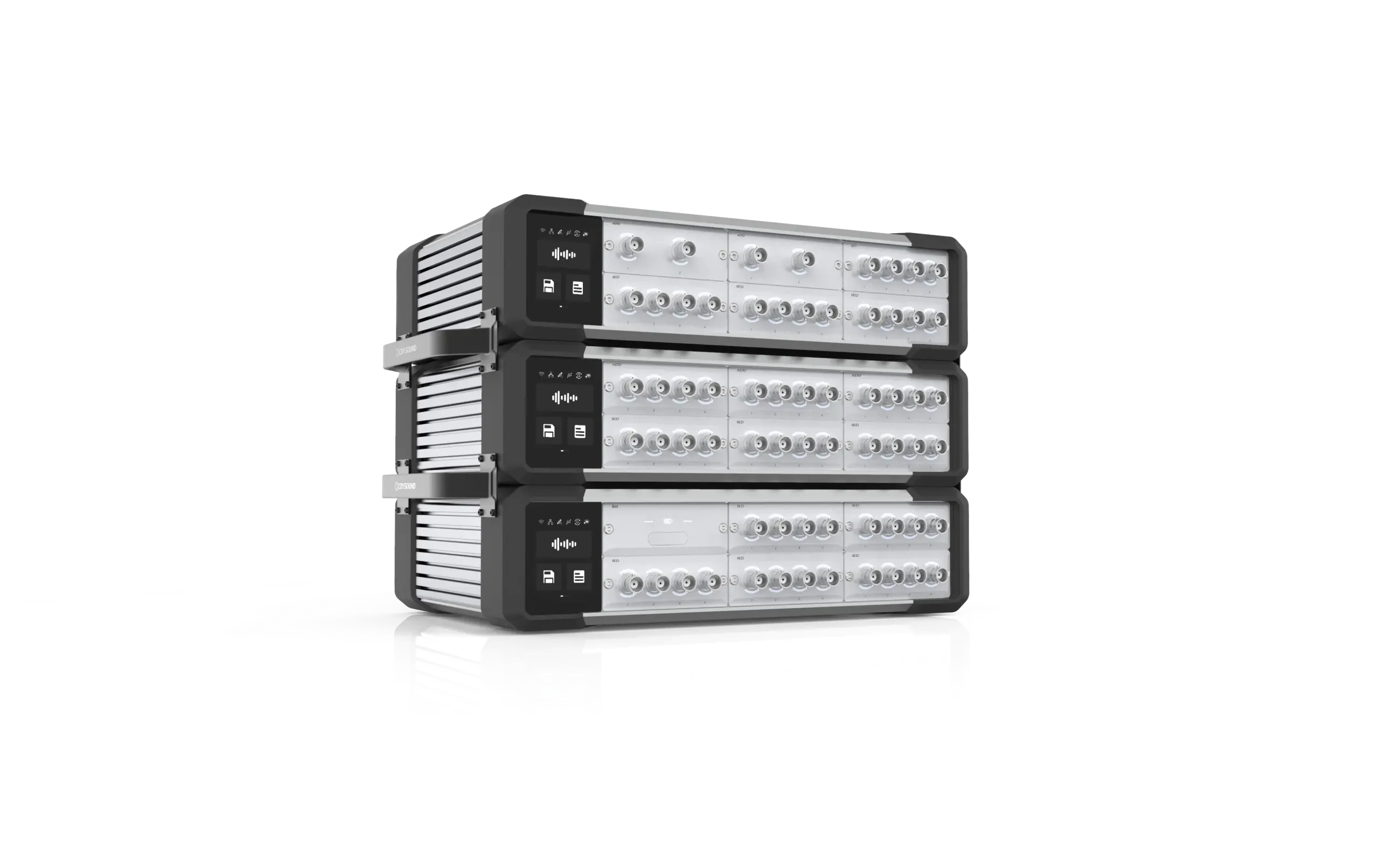

高性能同步采集，确保测试数据一致可靠
·SonoDAQ Pro 支持多通道同步采集，单机可覆盖24个测点，需要更多测试时支持菊花链通道扩展，且在PTP技术加持下，保障各通道间相位误差≤100 ns；
·面向多点位采集时，无需使用声校准器逐一校准传声器，可直接基于TEDS完成所有传声器的灵敏度设置；
·SonoDAQ Pro具备1000V隔离能力，具备强抗干扰能力，可适应复杂的电磁环境。
新一代数据采集平台—SonoDAQ Pro
·模块化设计，单机箱最多支持6个模块，可插入两个电池模块，保障户外测试顺利进行。且平台可以进行通道及功能模块拓展，一套设备可满足多种测试需求；
·极致的硬件性能，32bit分辨率，160dB动态范围，204.8kHz采样率，-117dBV底噪……，让数据采集足够精准；
·支持IEPE供电与TEDS，用户无需外接麦克风电源，可以快速部署传声器展开测试。

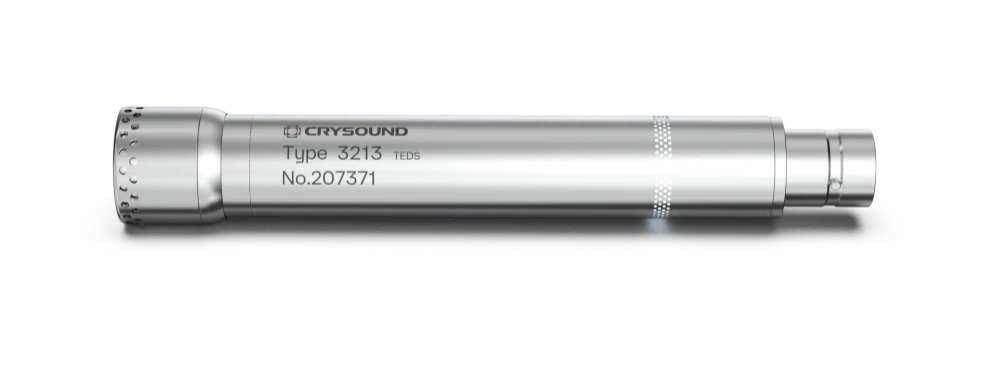

专为NVH测试场景而生——CRY3213 NVH传声器
·可在潮湿和溅水环境中安全使用，符合IP67防护等级标准，满足户外测试的需求；
·传导骚扰和辐射骚扰抗扰度满足GB/T 17626标准，适用于严苛电磁环境；
·动态范围17 dB(A) - 136 dB，频率范围3.15 Hz - 20 kHz，适应绝多数测试场景；

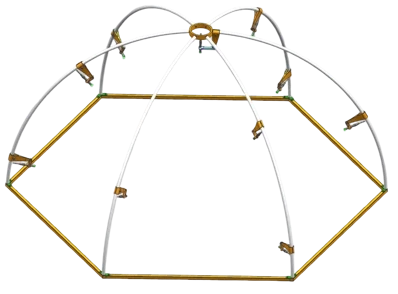

快捷拆装的标准半球型测试支架
·可配置半径1m与1.5m类型，支架上标注标准的麦克风点位，让测试完全符合标准要求；
·支架采用模块化设计，整体拆卸和现场安装都极为方便，可大大节省设备布置时间，提高测试效率；

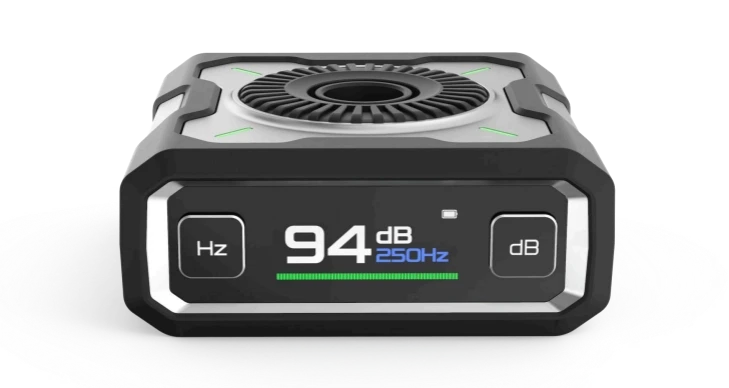

多功能声校准器——CRY3018声校准器
·支持250Hz/1000Hz和94dB/114dB双校准频率与校准声压，满足IEC6094: 2017 Class 1标准；
·内部集成高精度湿度、温度、气压传感器，再结合声压反馈系统，自动补偿温度、湿度、气压波动对输出信号的影响；
·内置锂电池，支持快充，充电5分钟，续航1小时，满电可以进行近千次的校正。

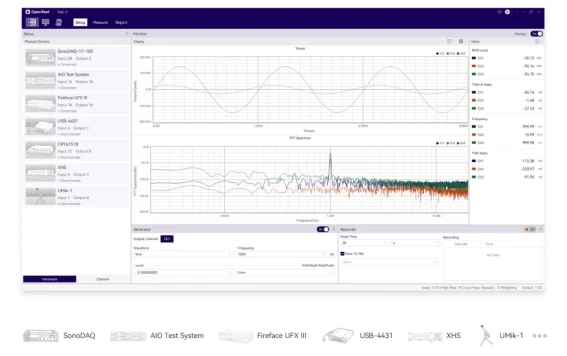

开源声学与NVH测试软件——OpenTest
·OpenTest 是兆华电子推出的全新一代声学与NVH测试软件平台，提供测量模式、分析模式和序列模式，覆盖从研发到产线的完整工作流，且软件功能也是模块化设计，目前除了声功率测试功能外，还支持电声测试、声级计测试、频谱分析、声品质分析等功能模块。
·同时支持开放硬件接入（openDAQ/ASIO/WASAPI及NI-DAQmx 等）与三层插件扩展（Algorithm/Theme/Application），便于复用现有采集设备；并提供算法/主题/应用三层插件扩展，支持 Python、MATLAB、LabVIEW、C++ 等二次开发，让用户能按自己的测试规范与业务流程把软件“长”成项目需要的样子。
