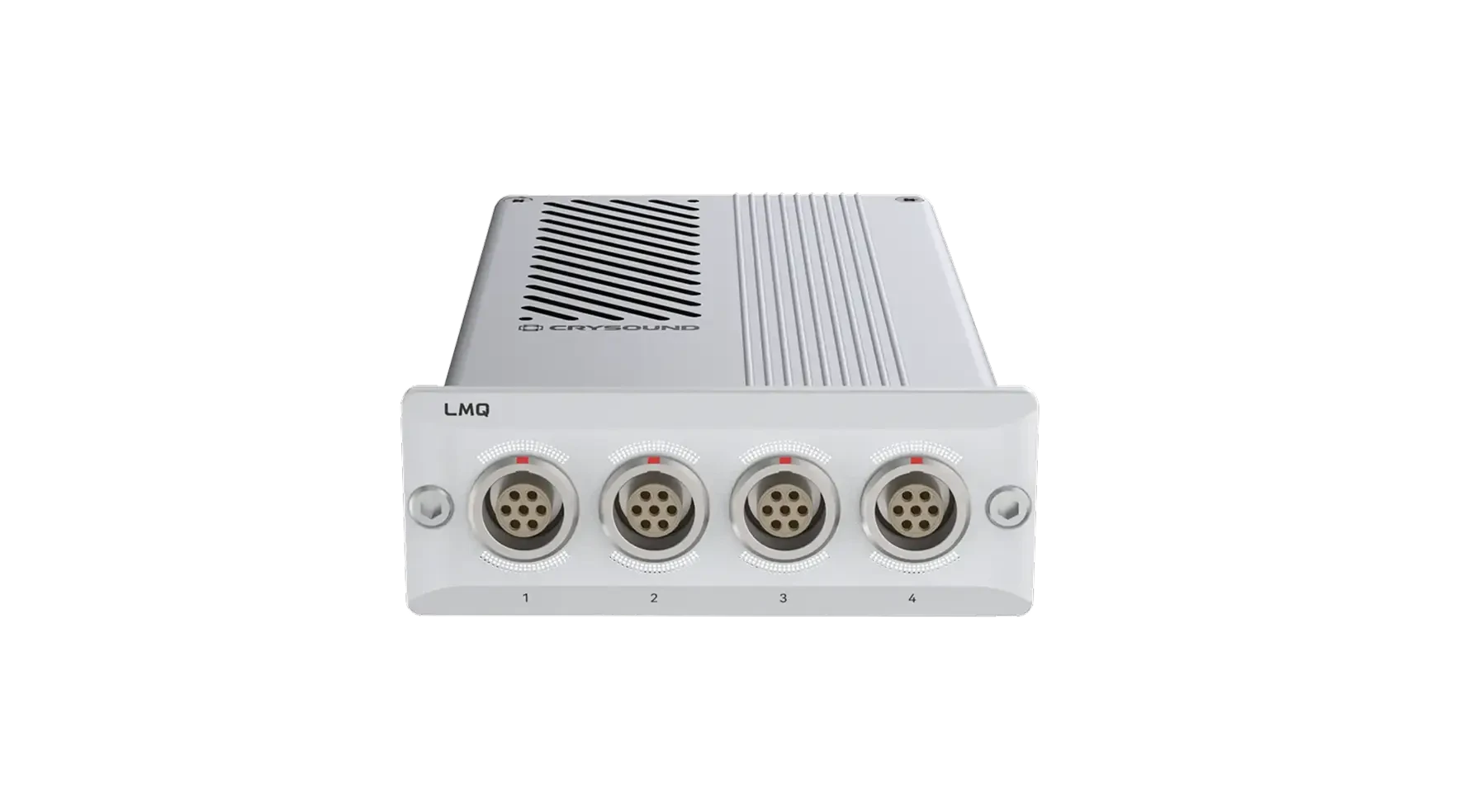

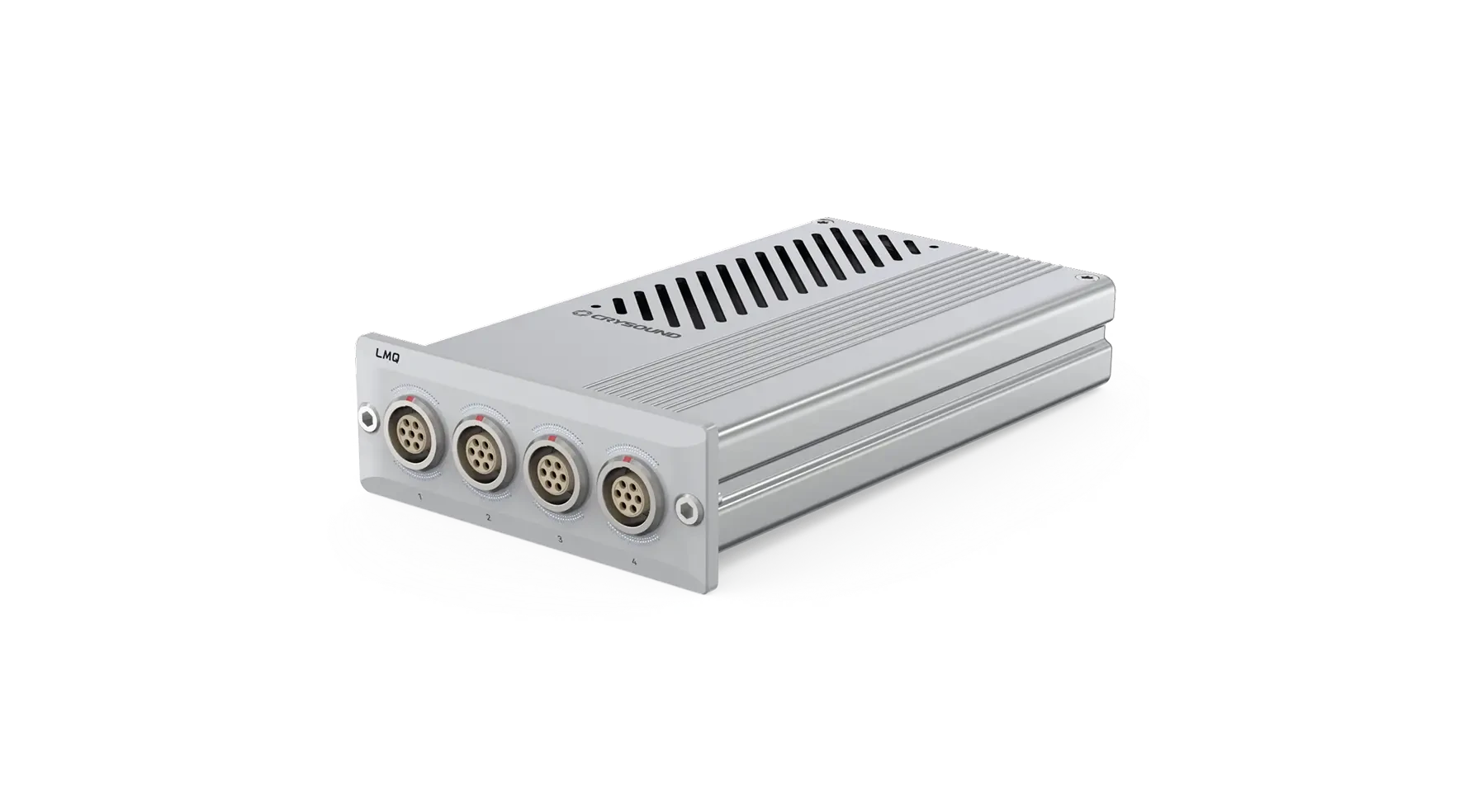

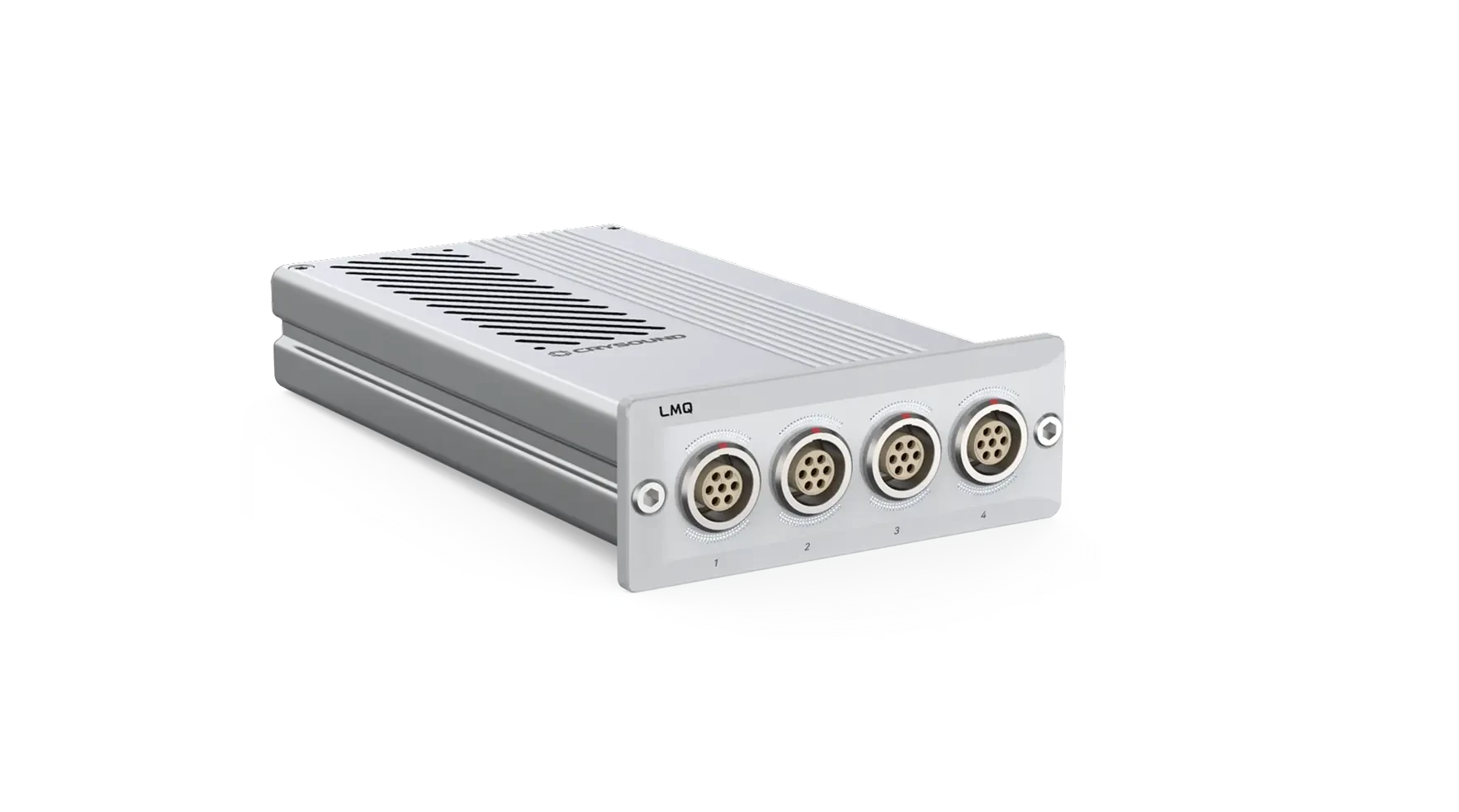

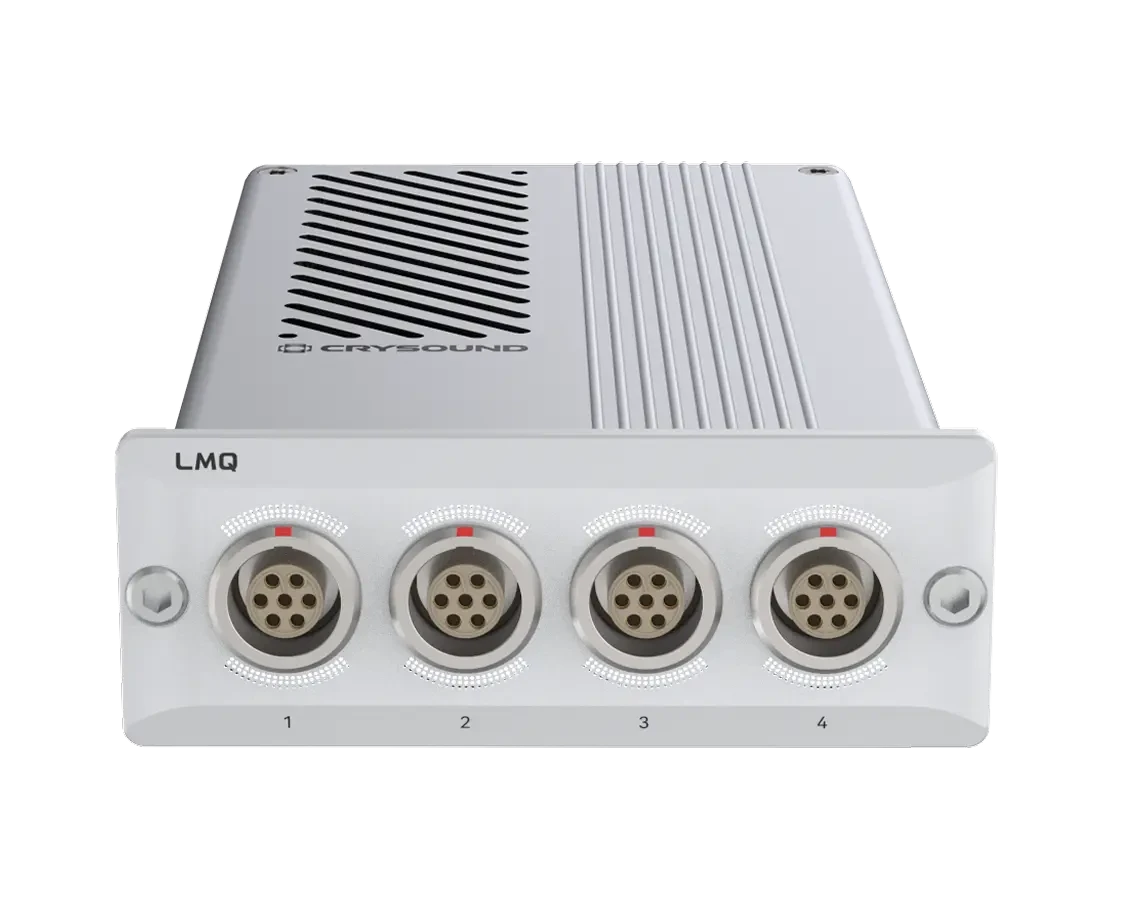

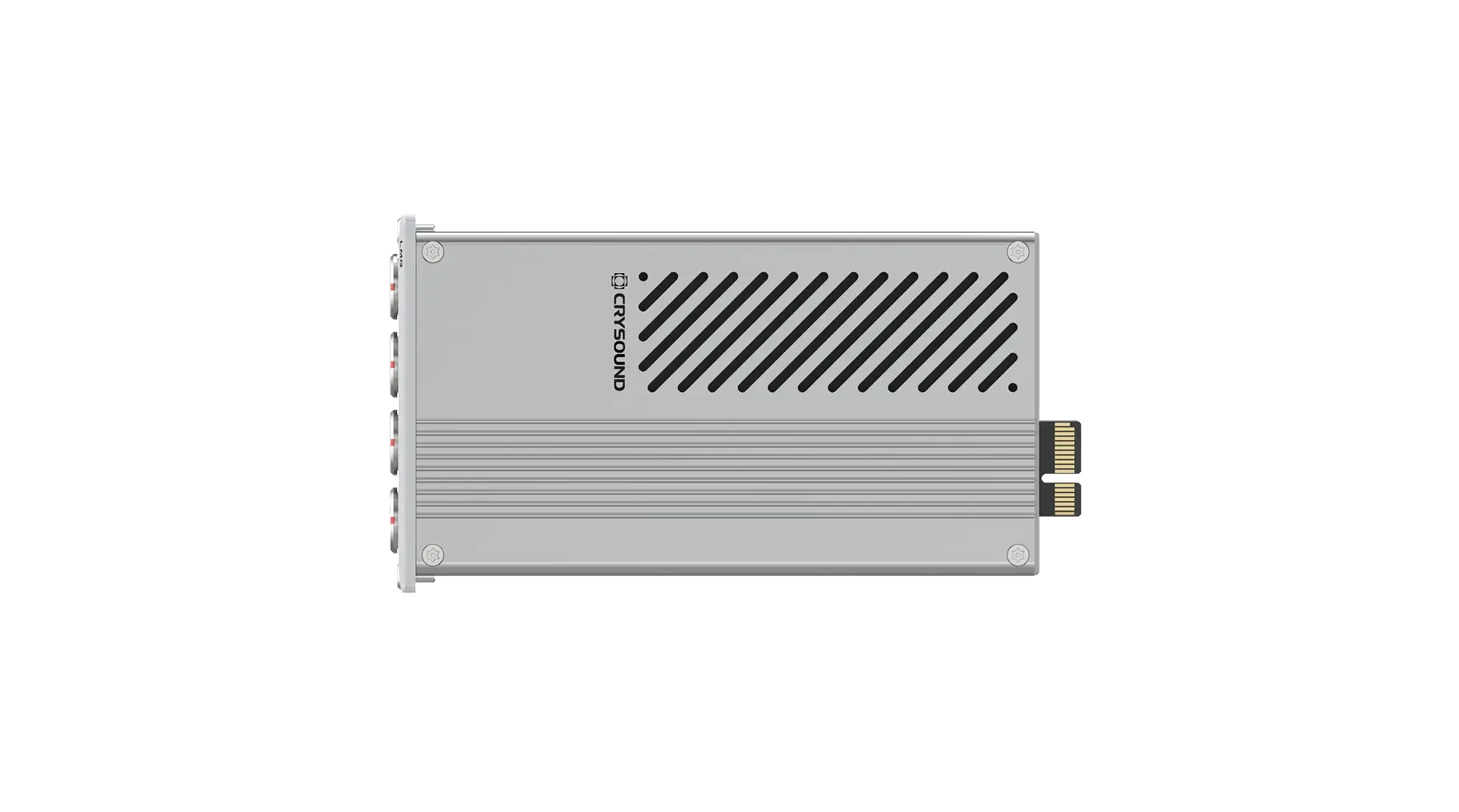

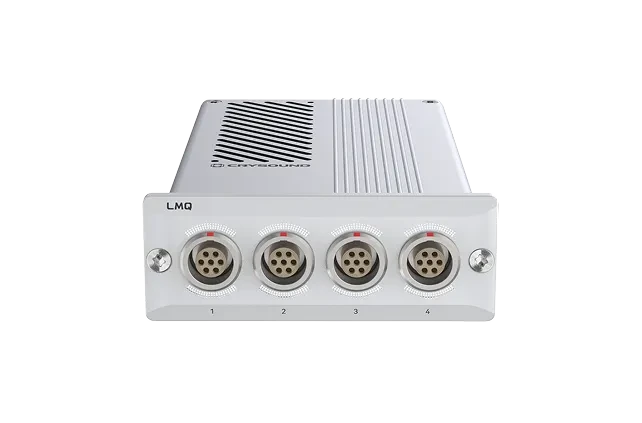

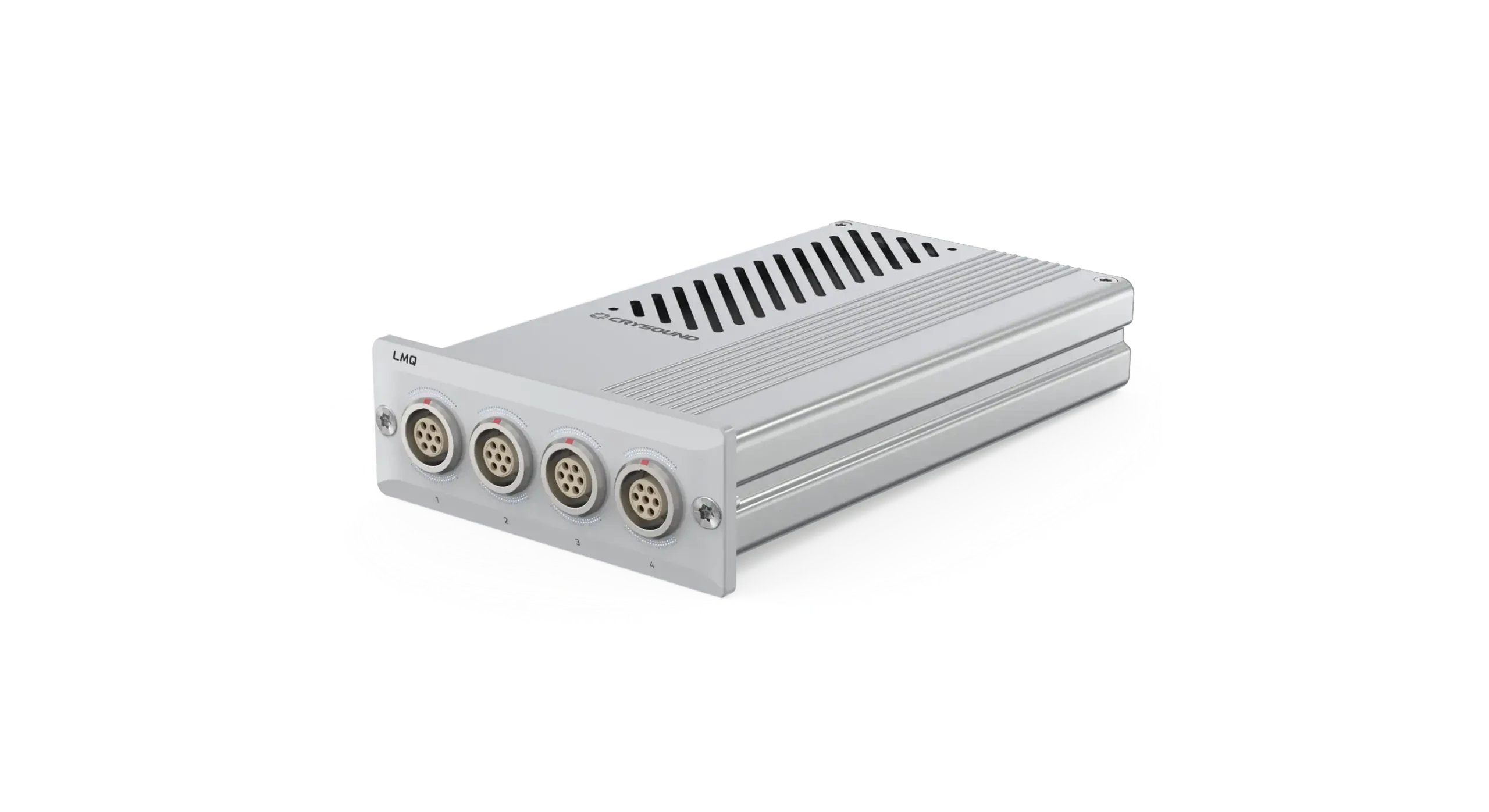

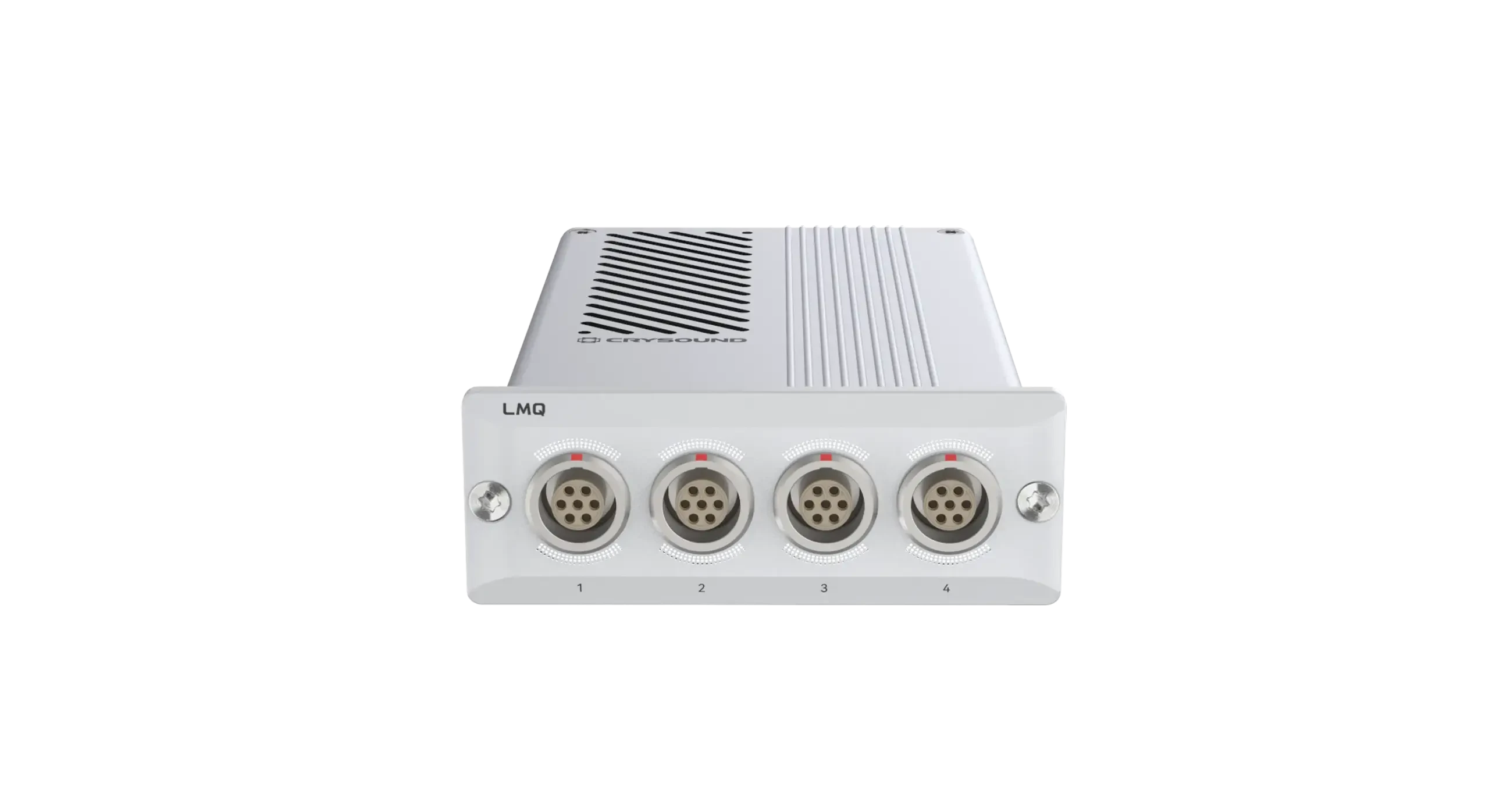

CRY5014 模拟输入模块 LMQ

在我们日常生活中，声音无处不在：鸟鸣、街噪、发动机轰鸣，甚至空调的细微气流声。对人来说，声音不只是“听见没”，更是“舒不舒服、会不会打扰、有没有风险”。同样是 70 dB，听感可能截然不同；同样觉得“吵”，原因也可能来自声源、传播方向或环境反射。 当我们把这种“感觉”转成可量化的工程数据时，最容易混淆的就是三个概念：声压、声强、声功率。它们分别回答： 声压：某一点声音的大小； 声强：声音朝某个方向传播的量； 声功率：声源本身有多吵； 本文将用直观方式讲清什么声压/声强/声功率，让你更加了解声音。 声波 在工程声学中，声压、声强和声功率是三个基础且重要的物理量。在详细介绍这三个物理量之前，需要引入声波的概念。 发声体通过振动引发它周围的空气质点振动，使质点离开平衡位置开始运动，且推动相邻的质点运动，而相邻质点也会产生反抗压缩的力，再推动质点回到原本的平衡位置，这种介质质点由近及远的传播过程即为声波。 图1 声波在空气中的传播 声压 当空间中无声波时，此时大气压强为静压强p0，当声波产生时，就会在p0的基础上叠加一个压强波动p1，p1即是前面提到的声压，单位为Pa。因此声压是空气静压在声波作用下的瞬时偏差。 人脑对瞬时的声压幅值无响应，但是对动态声压的均方根有相应，故声压p可表示为： 在实际的工程应用中，通常使用声压级Lp： 式中：Pref=2×10-5 Pa，为参考声压。 在工程实际中，通常都是使用声压级（dB）来表征声压的大小，而不是用Pa，这是为什么呢？图2很好地回答了这个问题。从图书馆到高铁进站，声压增大了100倍，而声压级只是增加了40 dB，这其实是线性尺度和对数尺度的差别。从工程应用来看，用声压的表征方法变化巨大，不利于工程师评价，并且人耳听觉系统更加贴近对数尺度，使用声压级更加符合人耳听觉。 图2 声压与声压级 声强 声强描述声能的传输，是单位时间内穿过单位面积的声功率，是一个矢量，具有方向性，单位为W/m2，定义为声压与质点速度的乘积的时间平均： 式中：v(t)表示介质质点的速度矢量。在理想平面进行波近似下，声压与质点速度近似满足： 式中：ρ为空气密度，c为声速。故沿声传播方向的声强大小可写为： 同样，声强也有对应的声强级LI： 式中：I0=10-12W/m2，为参考声强。 相比于声压级测试，声强测试具备以下的特点： 具有方向性：能区分能量是向外还是回流，在一般现场条件下，对反射和背景噪声往往没那么敏感； 便于声源定位：可以做声强扫描，直接看到主要辐射区域和漏声点，整改更有针对性； 系统复杂度更高：通常需要声强探头，整体成本和调试工作量更大； 图3 声强测试 声强测量在工程应用中的主要优势在于其能够表征声能的传输方向与大小，可区分声源向外辐射与环境反射回流对测量结果的贡献，从而在非理想现场条件下对反射与背景噪声的影响相对更具抑制能力；同时，声强法可通过对包络面法向声强的空间积分直接获得声功率，并可结合面扫描实现声源贡献区域识别与泄漏点定位，因而在噪声诊断、整改方案验证及声功率评估等场景中具有较高的工程可操作性与结果可解释性。 声强测试的关键工具是声强探头。与单一麦克风不同，声强探头的任务不是只测“声压大小”，而是为声强计算同时提供所需的基本量（声压与质点速度），因此探头通常对应两路同步信号，并配合两通道数采前端与专用算法得到声强结果。工程上探头通常还包含可更换的间隔件（spacer）、定位结构与防风附件；其中通道幅相一致性、相位校准能力与抗气流干扰措施，直接决定声强测量的可信度与可用频段。 常用的声强探头主要有两种：P-U探头（声压-粒子速度探头）和P-P探头（声压-声压探头）。P-U探头由一个传声器和一个速度传感器组成，同时测得声压p(t) 与粒子速度v(t)，原理更直接但粒子速度传感器往往对气流、污染与环境条件更敏感，现场保护与维护要求更高，成本也通常更高。 图4 P-U声强探头（Microflown） P-P探头由两只匹配麦克风沿同一轴线布置，通过两点声压p1(t), p2(t)的差异推算质点速度分量v(t)。但对两通道相位匹配与间距选择较为敏感——传声器间距决定有效频段：间距偏大有利于低频，但高频受空间采样误差影响；间距偏小有利于高频，但低频易受相位失配与噪声影响。 图5 P-P声强探头 P-U型相对比较小众，主要还是因为P-U型声强探头很难做到有稳定又便宜，而且其抗气流能力较差；P-P型得益于其现场鲁棒性好，并且测量频段可通过传声器间距灵活调整，因此P-P型在工程上是目前的主流选择。 声功率 声功率W是声源向外辐射声能的速率，单位为W。对任意包络声源的闭合测量面S，声功率等于声强在该面上的法向分量积分： 式中：n为指向测量面外侧的单位法向量。 声功率级Lw定义为： 式中：W0=10-12 W，为参考声功率。 图6 声功率测试 声功率是声源“自身辐射能力”的表征，描述声源单位时间向外辐射的总声能，它与测量距离、测点位置关系不大，理想情况下也不依赖具体房间里某个点“有多吵”。这与声压、声强有本质区别。 为了更好地理解声压、声强、声功率，可以将噪声想象成水流，声压像手伸到某个位置感受到的“水压有多大”（离喷头近、变换角度、水池形状改变都会影响）；声强像水流在某一刻往“哪个方向流、流得有多急”（具备方向性，甚至可能被墙反弹出现回流）；而声功率像喷头“每秒共喷出多少水”，与喷头本身相关，它的计算就是将包在设备周围一圈“水流”沿外法向的流量加起来得到的总量。 图7 声压、声强、声功率类比 在实际项目里，声压/声强/声功率的算法已经相对成熟，最难的是准确地采集到信号，快速地得到计算结果。尤其是多通道声阵列、声强、声功率这类任务，对数据采集前端提出了三类硬要求：低噪声与大动态范围、严格同步与相位一致性、以及稳定的现场连接与供电。 SonoDAQ + OpenTest的定位，就是面向工程声学场景提供一套“前端采集 + 同步分析”的底座，让工程师把精力更多放在工况控制与数据剖析上。它在下面几类项目中更容易体现价值： 声强诊断：双通道同步采样 + 更好的幅相一致性管理，为 P-P 声强探头与声强扫描提供更稳定的数据基础。 麦克风阵列系统：在通道数扩展、同步与布线方面更贴近工程部署需求，适合做可扩展的分布式测试平台。 声功率与标准化测试：帮助工程师快速布置测试点位，涵盖多个国际声功率测试标准，引导式配置与一键化测试，自动报告导出，为工程师节省大量宝贵时间与精力。 图8 SonoDAQ + OpenTest 想更直观地了解 SonoDAQ 的实际连接与配置方式、典型应用案例（如设备噪声评估、声源定位、声功率测试等）以及常用BOM清单，可访问 www.crysound.com.cn 获取资料，也欢迎联系兆华电子（CRYSOUND）团队。
