风洞声学成像与噪声源定位系统

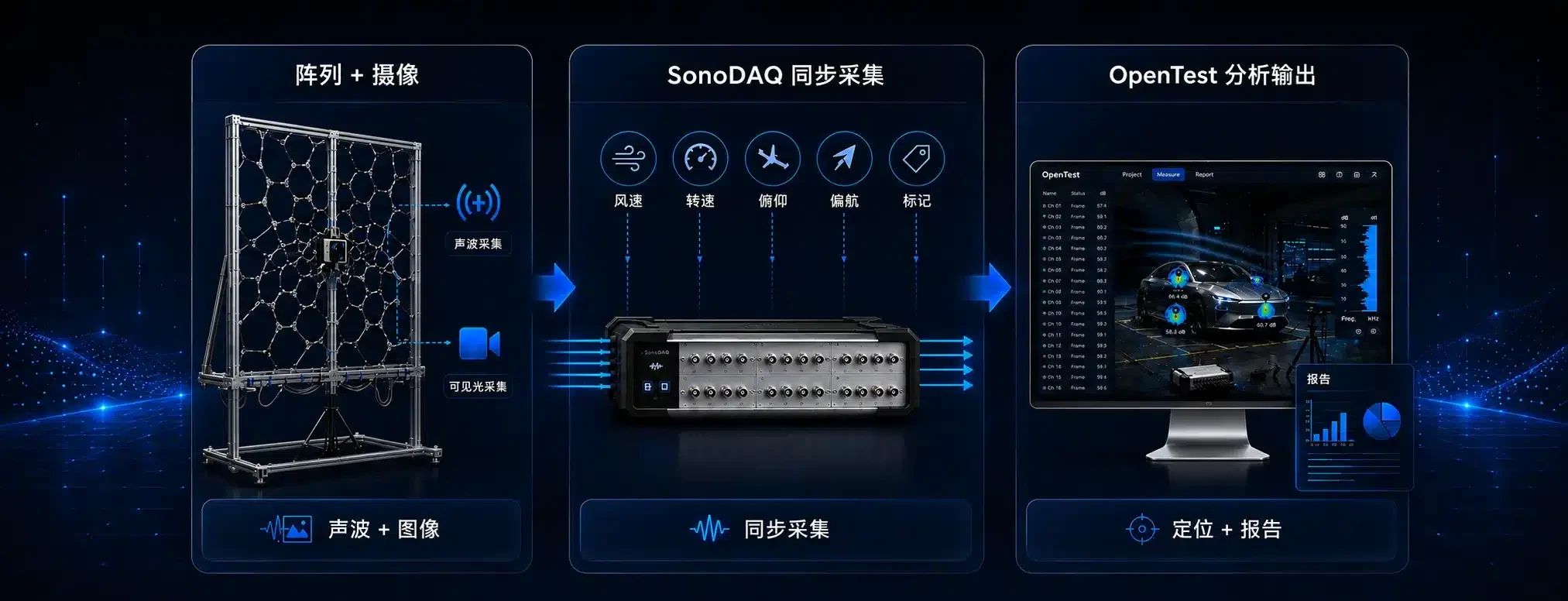

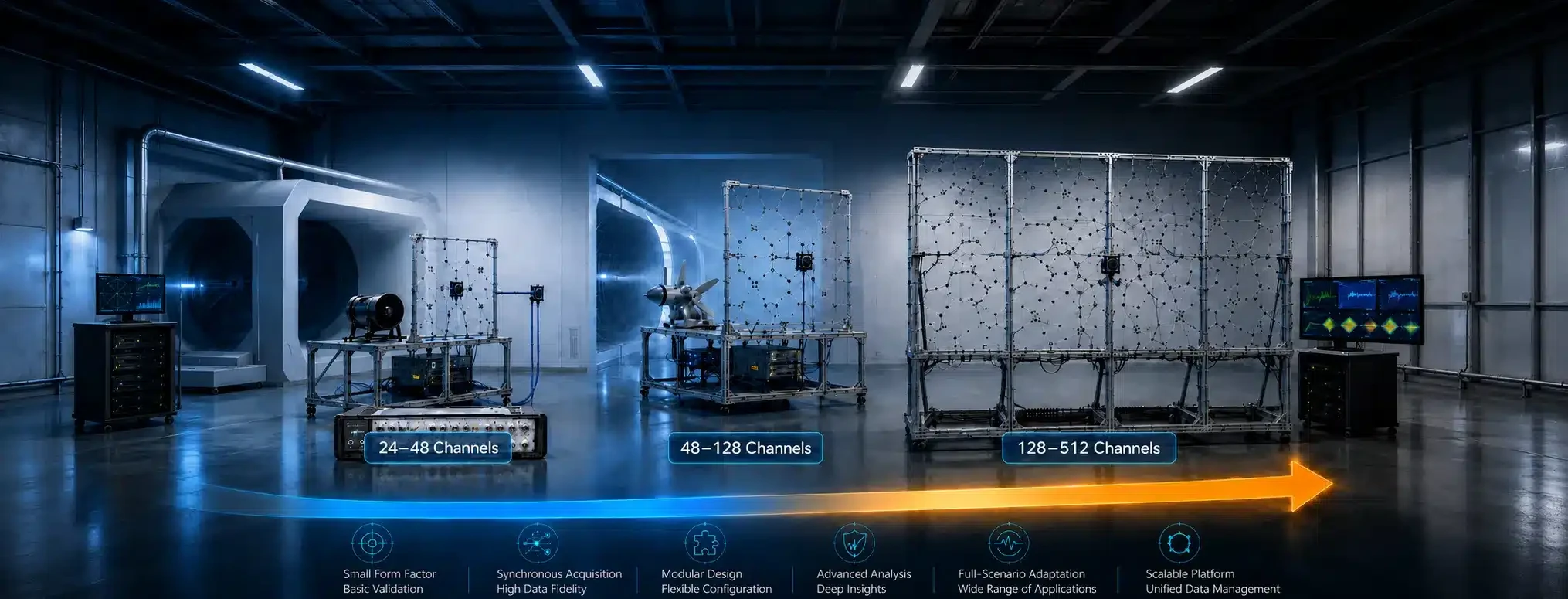

风洞最早是用来“看风”的。在一个受控的试验段里，工程师让气流以指定速度吹过汽车、机翼、无人机、叶片或缩比模型，再通过压力、力矩、烟流、PIV、天平等手段，判断气流是否分离、阻力是否降低、升力是否稳定。 但今天，风洞正在承担另一项越来越重要的任务：听声音。因为很多产品的竞争力，已经不只取决于“跑得快不快”“阻力低不低”，还取决于“安不安静”。新能源汽车在高速巡航时，发动机噪声变弱，风噪反而更容易被乘员感知；无人机和 eVTOL 需要降低旋翼噪声，才能进入更多城市和低空应用场景；风机叶片、通风设备、航空部件也都面临噪声法规、用户体验和结构优化的多重要求。 于是，风洞测试里出现了一个新的核心问题：声音到底从哪里来？ 风洞为什么需要大阵列声学能力 单点传声器可以测量声压级，却很难回答“噪声源在哪里”。对于风洞测试而言，噪声往往来自多个结构位置，例如汽车 A 柱、后视镜、轮罩、车底区域，也可能来自无人机桨尖、机翼边缘、叶片尾缘、通风设备出风口等位置。 如果只能看到总声压级，工程师很难判断噪声由哪个结构产生，也难以评估设计改型是否有效。大阵列声学成像的价值，在于通过多通道传声器阵列同步采集声场信息，并结合声源定位算法，将不可见的噪声源转化为直观的声学热力图。这样，风洞测试不只是“测到声音”，而是能够把声音数据转化为可解释、可对比、可交付的工程结论。 图1 基于OpenTest的气动学分析系统 大阵列声学成像是怎样“看见声音”的 声音看不见，但声音到达不同传声器的时间并不完全相同。想象一下，在模型某个位置有一个噪声源。它发出的声波向外传播，到达阵列上每一只传声器的距离不同，因此到达时间也会有细微差异。 声学成像会利用这些时间差和相位差，对模型表面或空间区域建立扫描网格。软件会逐点计算：如果声音来自这个位置，那么阵列上所有传声器收到的信号，应该怎样延时对齐？当假设的位置接近真实声源时，多路信号会被“对齐后相加”，能量被增强；来自其他位置的信号则因为相位对不上而被相对抑制。最终，系统就能形成一张声源强度分布图，也就是常见的声学热力图或 noise map。 图2 声学成像原理 这就是声学成像最直观的价值：把不可见的声音，变成工程师可以讨论、对比和决策的图像。 风洞里的声音为什么更难测 在安静房间里，声源定位已经需要依赖稳定的声场环境和准确的相位信息；而到了风洞中，测量难度会明显提高，主要体现在以下几个方面。 ● 背景噪声更强 风洞本身并不是一个“安静”的测试环境。风机、喷口、支架、边界层以及反射面都会产生噪声和干扰。同时，传声器处在高速气流中时，气流与传声器本体相互作用，还会进一步引入额外的自噪声。 ● 声源组成更复杂 风洞中的噪声往往不是单一声源产生的。例如汽车测试中，后视镜、A 柱、轮罩、底盘结构都可能同时发声；旋翼测试中，桨尖、叶片尾缘、电机和结构件也可能在不同频段贡献噪声。因此，工程师需要的不是一个简单的“声源红点”，而是不同频段、不同工况下的声源分布与变化趋势。 ● 多通道同步要求更高 声学阵列通常需要几十到几百只传声器同时采样。只要通道之间存在时间误差，相位关系就会被破坏，最终导致声源定位偏移、成像模糊甚至判断错误。对于阵列声学成像来说，时间同步不是附加能力，而是测量结果可信的基础。 ● 数据结果需要进一步工程化 风洞测试的价值不只在于采集原始波形。客户真正需要的是可用于分析和决策的结果，例如频谱、声源热力图、不同工况对比、改型前后验证，以及可以直接交付的标准化报告。因此，系统不仅要“测得到”，还要“看得懂、比得出、说得清”。 所以，风洞声学测量的难点并不只是噪声更大，而是同时面对复杂环境、复杂声源、高精度同步和工程化交付等多重挑战。 SonoDAQ 大阵列方案：从采集到成像的完整平台 SonoDAQ 大阵列气动声学成像解决方案，面向的正是这类风洞应用场景。它由三部分组成：传声器阵列、SonoDAQ 多通道同步采集系统和 OpenTest 声学成像分析软件。 图3 SonoDAQ 大阵列成列气动声学成像解决方案 传声器阵列负责在试验段外采集声场信息，并结合摄像头获得模型画面。SonoDAQ 负责多通道同步采样、信号调理和数据接入，也可以同步接入风速、转速、攻角、偏航角、工况标记等试验信号。OpenTest 则完成 SPL、FFT、1/3 倍频程、声源定位、热力图叠加和报告输出。 这套系统的目标不是简单“多采几路声音”，而是帮助风洞机构建设一套完整的气动声学测试能力：采得准、看得见、能对比、可交付。 非均匀阵列的优势 在声学成像中，传声器阵列并不是“数量越多、摆得越整齐”就一定效果越好。阵列的几何形状会直接影响声源定位的空间分辨率、可分析频段、旁瓣水平以及假声源抑制能力。换句话说，同样是 120 个通道，不同的阵列布置方式，可能得到完全不同的声源图质量。 规则阵列的优点是结构简单、加工和标定方便，但它也有一个天然问题：位置分布存在周期性。当声波被阵列接收并用于成像计算时，这种周期性可能在声源图上产生栅瓣和旁瓣，让图中出现一些并不真实的“热点”。对于单一、简单声源，这种影响可能还不明显；但在风洞测试中，汽车车身、旋翼、机翼、风机叶片等对象往往尺寸大、结构复杂，并且可能在多个频段同时产生噪声。此时，如果阵列本身带来的假声源过强，就会影响工程师对真实噪声源的判断。 非均匀阵列的核心思路，是有意识地打破这种位置周期性。通过让传声器点位呈现更合理的非规则分布，阵列可以在一定程度上降低旁瓣峰值，抑制栅瓣和假声源，提高多声源分离能力。对于大尺寸模型和宽频带气动噪声分析来说，这意味着声学热力图不仅更“干净”，也更接近真实声源分布。 图4 阵形对比 SonoDAQ 大阵列方案可根据试验对象、风洞空间、目标频段和成像距离进行阵列设计。无论是面向整车风噪、无人机旋翼噪声，还是机翼部件、风机叶片等复杂对象，阵列几何都可以围绕实际测试目标进行配置。非均匀阵列的意义，不是为了让阵列看起来更复杂，而是为了让声源定位结果更可信、更可解释、更适合工程决策。 100 ns 级同步：大通道声学成像的基础 声源定位依赖非常微小的到达时间差。声音从同一个噪声源传播到阵列上不同传声器时，路径长度不同，到达时间也会存在细微差别。声学成像算法正是利用这些时间差和相位差来反推声源位置。因此，当阵列规模扩大到 120 通道甚至更多时，采集系统必须保证不同主机、不同模块、不同通道都处在统一、稳定的时间基准下。 SonoDAQ Pro 支持 PTP（Precision Time Protocol，IEEE 1588v2）精密时间同步，可在多台采集主机之间建立统一时钟，实现多设备、多通道同步采样。通过 PTP 同步机制，系统可实现设备间同步精度小于 100 ns、设备内同步精度小于 30 ns，为大阵列声学成像提供可靠的同步保障。 图5 高精度同步采集 通道间的同步性这对于风洞测试尤其重要。因为在大阵列系统中，任何通道之间的时间偏差，都可能影响声源定位的相位关系，进而影响热力图的准确性。PTP 同步让多台 SonoDAQ Pro 主机能够像一个统一系统一样工作，既保证大通道采集的一致性，也为后续频谱分析、声源定位、工况对比和报告输出提供可信数据。 同时，SonoDAQ 采用模块化设计，可以从 24/48 通道逐步扩展到 120 通道、256+ 通道乃至更大规模。对于风洞机构来说，这意味着系统既可以用于前期 Demo 验证，也可以逐步建设为长期使用的气动声学测试平台。 从热力图到改型验证 声学成像最直观、最容易打动人的地方，往往是那张声学热力图。它可以把原本不可见的噪声源叠加到模型画面上，让工程师一眼看到噪声大致集中在哪些区域。但在风洞测试中，热力图的价值并不只是“好看”，更重要的是帮助研发团队判断问题来源、比较不同方案，并验证改型是否真的有效。 对于工程测试来说，一张热力图通常只是分析的起点。工程师还需要进一步回答：这个热点对应的是哪个频段？它在不同风速下是否持续存在？改变攻角、偏航角或转速后，声源位置是否发生变化？某个结构改型之后，热点是否减弱、转移，还是引入了新的噪声源？只有把热力图与频谱、声压级、工况参数和测试对象结构结合起来，声学成像结果才真正具备工程解释力。 例如，在后视镜风噪优化验证中，工程师通过对比改型前后后视镜区域的声源热力图，观察噪声集中区域和声压分布的变化。改型前，后视镜尾部及下方存在明显的高声压集中区，说明该区域气流分离和局部扰流较强，是主要风噪来源之一。改型后，高声压区域明显收缩，整体热力分布减弱，表明后视镜局部气动外形优化后，有效降低了风噪水平，验证了改型设计的改善效果。 图6 后视镜改型前后对比 在改型验证阶段，这种对比能力尤其关键。研发团队可以在同一套阵列、同一套采集系统和同一套分析流程下，对改型前后数据进行对比：总声压级是否下降，目标频段是否改善，原有热点是否减弱，新方案是否带来新的噪声源。相比只看单点声压或单条频谱曲线，声学热力图叠加工况数据和频谱分析，可以让改型效果更直观，也更容易形成可复核的测试结论。 SonoDAQ + OpenTest 的价值就在于，把多通道原始声压、同步时间戳、风速、转速、攻角、偏航角、工况标记、频谱曲线、声学热力图和报告模板连接起来，形成从采集、分析、定位、对比到交付的完整闭环。对于风洞机构来说，这不仅提升了单次测试的分析效率，也有助于沉淀可复用的测试方法和报告流程。 适用风洞布局 在风洞声学测试中，开口试验段（Open Jet Test Section）是较为适合声学成像与气动噪声定位的一种布局形式。其典型结构是：气流由喷口喷出后进入开放空间，被测模型放置在自由射流区域内，声学测量设备则布置在射流边界之外。 对于麦克风阵列而言，开口试验段具有较高的布置灵活性。阵列可根据测试目标安装在模型的侧方、上方或斜前方，从而更好地捕捉模型表面、尾流区域或局部结构产生的噪声源。同时，阵列通常需要避开自由射流边界，以减少气流扰动对麦克风信号的影响。 图7 开口试验段布置图 开口试验段在声学成像中的核心优势主要体现在两个方面：•它为麦克风阵列提供了更充足的布置空间，便于实现较大的阵列孔径和更灵活的观测角度；•相比封闭试验段，开放空间可以显著减少壁面反射和封闭壁面对声场传播的影响，从而提升声源定位和成像结果的可靠性。 因此，当测试目标关注气动噪声识别、声源定位、波束形成成像等应用时，开口试验段通常是更理想的风洞声学测试布局之一。 典型应用场景 气动噪声并不只存在于某一类产品中。只要结构处在流动空气中，气流分离、涡脱落、边界层扰动、缝隙泄漏或旋转部件运动，都可能形成可感知的噪声源。对于研发团队来说，真正困难的往往不是“测到噪声”，而是把噪声与具体结构、频段和工况对应起来。SonoDAQ 大阵列声学成像方案可以在风洞环境中建立“声音位置图”，帮助工程师从整体声压级进一步走向结构级定位、频段级分析和改型效果验证。 图8 常见应用场景 •在新能源汽车和整车风洞测试中，SonoDAQ 大阵列可用于定位 A 柱、后视镜、轮罩、车底、车门缝隙等位置的风噪来源，帮助研发团队评估造型优化和密封改型效果。 •在无人机和 eVTOL 测试中，系统可用于旋翼、桨尖、机臂、机身边缘等位置的噪声识别，支撑低噪声构型设计。 •在航空部件测试中，大阵列可用于机翼、缝翼、襟翼、起落架、舵面等部件的气动噪声定位，辅助低噪声结构验证。 •在风机叶片和通风设备测试中，系统可用于识别叶片尾缘、出风口、支架和局部扰流结构的主要噪声贡献，帮助客户开展降噪设计和工况对比。 让风洞具备可交付的气动声学能力 风洞机构最终要建设的，不是一套“能采声音”的设备，而是一项能够对外承接项目的气动声学测试能力。这项能力包括：稳定采集多通道声学数据，准确同步风洞工况，定位主导噪声源，输出频谱和声学热力图，对比改型前后效果，并形成标准化报告。 图9 全流程交付 SonoDAQ 大阵列气动声学成像解决方案，将多通道传声器阵列、多通道同步采集、OpenTest 声源定位和报告输出整合在同一流程中，帮助风洞从传统气动性能测试，扩展到风噪、旋翼噪声、部件气动噪声和声源定位测试。让风洞不只是“看见流动”，也能真正“听见”噪声源。 120 通道低速风洞配置表 以低速风洞应用为例，SonoDAQ 可提供 120 通道大阵列声学成像配置。该配置适用于整车风噪、无人机/eVTOL、航空部件、风机叶片、通风设备等对象。对于开口试验段，阵列可布置在模型侧方、上方或斜前方，在避开自由射流边界的同时，为声学成像留出足够空间。 图10 典型配置表 风洞声学测试的价值，正在从“测到声音”走向“解释声音”。当气动噪声能够被定位、被分解、被对比，并最终转化为可复核的测试报告，风洞就不再只是验证气动性能的试验平台，也成为支撑低噪声设计和产品改型的重要工具。SonoDAQ 大阵列气动声学成像解决方案，将多通道同步采集、非均匀阵列声源定位、工况数据融合和 OpenTest 分析报告流程整合在一起，帮助风洞机构建立可持续、可扩展、可交付的气动声学测试能力。让风洞不仅看见流动，也真正听见噪声源。
