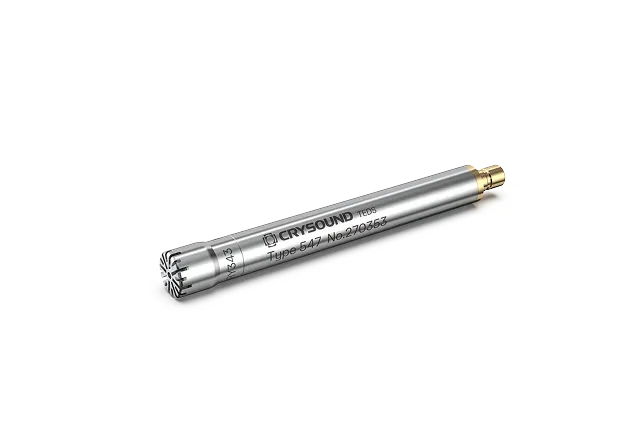

CRY343-S01 自由场预极化高频率测量传声器套装，1/4英寸，4mV/Pa

当工程师验证麦克风、声级计或高于160dB声压级的高强度噪声源时，关键问题不再仅仅是“传感器能否承受？”，而是“工作标准麦克风在不引入自身失真的情况下，是否仍能准确测量？” 高于160 dB的高声压级测量对声学测试系统提出了独特的挑战。在这个范围内，传声器失真会显著影响测量精度。本文解释了工作标准传声器中失真的产生原因、如何构建可靠的高声压级测试环境，以及如何选择适合160 - 170 dB测量的传声器。 声压超过160 dB时，失真是如何产生的？ 在高声压级（SPL）条件下，失真是指工作标准传声器输出信号中除原始声信号外，由非线性响应引入的额外频谱成分，主要体现为谐波失真与噪声叠加。 当声压级超过 160 dB 时, 工作标准传声器内部的振动膜片会出现两个问题： ► 振动幅度过大：膜片的运动不再完全跟随声音变化。 ► 产生额外信号：工作标准传声器会“自己生成一些不属于原始声音的频率”。 这些额外信号被称为：谐波失真（THD）。 在 160 至 170 dB高声压级测量条件下，这些非线性效应会变得愈发明显。结果就是：测量结果可能看似稳定，但实际上已偏离真实声场。 因此，在高声压测试中，失真控制成为判断测量数据是否可靠的关键指标。 图1 CRYSOUND 高声压级麦克风型号: CRY3402, CRY3404和 CRY3408 什么是工作标准传声器及其失真限值？ 工作标准传声器（Working Standard Microphone）低于实验室标准传声器，其性能由 IEC 61094 等国际标准明确界定，是目前使用广泛的测量传声器，能够满足绝大多数工业、工程、计量测试对精度和稳定性的要求。 在高声压应用中，其关键判据是： ►在指定频率范围内，于 160–170 dB 声压级条件下，总谐波失真 THD ≤ 3%。 THD（Total Harmonic Distortion，总谐波失真）可以理解为：测量信号中“假信号”的比例。如果 THD 为 3%，意味着：测量结果中最多有3%的信号是工作标准传声器自身产生的误差。国际标准通常规定 THD ≤ 3% 作为高声压测量可接受的误差范围。 为什么选择失真曲线作为依据，THD 超过3 % 意味着什么？ 失真曲线描述了工作标准传声器失真度随声压级上升的变化趋势，是判断其高声压性能边界的最直接依据。 在高声压条件下： ►膜片材料进入非线性响应区； ►输出信号中出现原始频率的整数倍谐波； ►声压级越高，谐波占比越大。 图2 FFT频谱图与总谐波失真对比 根据上述图片可以看到，当 THD 超过 3%： ►谐波信号会明显影响原始声音测量； ►声功率计算、频谱分析与故障诊断结果将显著偏离真实情况。 因此，失真曲线是否在目标声压范围内始终低于3%，是判断工作标准传声器是否“可用于该量程”的关键。 如何搭建高声压测试环境？ 一个设计合理的高声压级测试环境对于进行可靠的高声压级测量至关重要。整个测量系统应遵循公认的电声标准，并确保有足够的动态范围。 ►参照标准： 高声压级声学测量通常会根据麦克风类型、校准流程和应用场景参考这些国际标准： IEC 61094-4 — 工作标准传声器 IEC 61094-5 — 工作标准传声器比较法校准 IEC 60942 — 声校准器标准 ►系统构成： 完整的高声压测试系统通常包括以下几个部分： 测量工作标准传声器、前置放大器、信号调理器（前置放大器电源）、数据采集系统、声学分析软件、声源定位与安装结构；系统设计的核心目标是保证测量链具有足够的动态范围和线性度。 >>工作标准传声器：选择量程覆盖170 dB以上、THD < 3%的工作标准传声器。 >>前置放大器和信号调理器：在高声压条件下，前置放大器需要具备足够的动态性能。关键要求包括：高输入动态范围、足够的输出摆幅、良好的过载裕量、过载指示功能，如果前端电路动态范围不足，即使工作标准传声器正常，系统也可能出现削顶或信号失真 >>数据采集系统：高声压测量通常建议使用高性能数据采集系统。推荐配置：24 位高精度采集、≥ 192 kHz 高采样率、大动态范围数据采集系统；系统整体动态范围建议 ≥ 120 dB。 >>分析软件：需支持THD分析功能。 ►环境控制 环境条件对高声压测试结果影响很大，常见测试环境包括：消声室、半消声室，消声的主要目的是消除环境噪声对于测试结果的影响，但高声压测试对消声室的需求较低，测试的噪声往往远高于环境噪声。自由场测试环境：主要目标是减少：声反射、结构散射、支架干扰。 在喷流或气动声源测试中，还需要考虑：气流噪声影响、机械振动、高温环境；因此通常需要配置：防风罩、隔振结构、稳定的安装支架。 ►校准先行 在正式测试前，需要对测量系统进行现场校准。通常使用符合 IEC 60942-2017 Class1的声校准器，常见校准点为： 94 dB @ 1 kHz/250Hz 114 dB @ 1 kHz/250Hz 校准的目的包括：验证工作标准传声器灵敏度，检查系统是否存在漂移，确认测量链工作正常。需要注意的是，声校准器只能验证低声压参考点，不能直接验证系统在 170 dB 高声压下的线性性能。 CRYSOUND ＞ 160 dB 工作标准传声器选型列表 选型是确保测试成功的第一步，下表列出了代表性型号。 型号类型最大声压级dB（THD Ratio ＜ 3%）CRY3402压力场170CRY3404压力场175CRY3408压力场180 选型要点：除最大声压级外，应重点关注170dB下的实际THD值，数值越低，线性度和可靠性越好。 工作标准传声器失真曲线对比分析 我们对比两款典型工作标准传声器在160–170 dB的失真曲线： ►型号CRY3402：失真曲线平稳上升，在170 dB时，THD非常接近但不超过3 %限值，严格符合标准。 ►型号CRY3404/CRY3408：通过线性优化，曲线更平坦。在全程THD稳定在1.8 %以下，不仅达标，且留有更大性能余量，应对现场波动更稳健。 图3 失真曲线 结论：在 170 dB 极限声压下，所有型号仍保持 THD < 3%，符合工作标准传声器要求。其中 CRY3404 和 CRY3408 的失真更低，说明在极端声压条件下仍然保持更好的线性性能。 实际测试数据与符合性解读 使用稳态高声压源测试。 ►下表展示了三种工作标准传声器在 160–170 dB 声压范围内的 THD 测试结果： 声压级-dBSPLCRY3402-THD Ratio(%)CRY3404-THD Ratio(%)CRY3408-THD Ratio(%)158.90.3320.3360.327159.90.3920.3860.376161.10.4910.4730.432162.20.6100.6000.521163.30.5150.6540.568164.30.3290.4930.462165.40.5160.4940.506166.50.6950.6560.608167.61.1900.8130.769168.61.5941.0420.969169.41.7131.3341.251170.22.9121.6341.498 从测试结果可以看出： >>160 dB时：上表所列所有型号 THD Ratio均＜0.6%。 >>170 dB时：型号CRY3402 THD Ratio=2.9%（逼近限值），型号CRY3404/CRY3408 THD Ratio＜1.8%（余量充足）。 ►数据解读     1.  标准符合性：所列工作标准传声器在170 dB下均满足工作标准（THD < 3%），数据有效。     2.  工程意义：型号CRY3404/CRY3408更低的THD意味着在测量复杂噪声信号（如宽频发动机噪声）时，谐波干扰更小，频谱更纯净，结果更可靠。     3.  选型建议：对于追求高可靠性和长期稳定性的项目，推荐选择性能余量更大的型号。 高声压工作标准传声器在各个领域的应用 以下是高声压工作标准传声器在典型工业场景中的应用： 1.  航空航天：飞行器发动机噪声认证 >>场景与痛点：航空发动机在起飞推力状态下会产生极高声压级噪声（通常超过160 dB）。适航认证标准（如 CCAR - 36 - R2、FAR Part 36、ICAO Annex 16）要求对发动机噪声进行精确测量。如果传声器在高声压下出现失真，会直接影响 声功率级计算和认证结果。 >>应用与价值：使用高声压工作标准传声器在发动机台架或机场测试场布置测量阵列，对发动机噪声进行空间分布测量。>>低失真测量可以保证声功率级计算准确，使测试数据满足适航认证要求。 图4 消声测试环境中的飞机发动机噪声认证设置 2.  航空与气动实验：喷流噪声研究 >>场景与痛点：在喷流噪声实验或高速气流研究中，喷流出口附近的声压级可能达到 160–170 dB。普通传声器在这种环境下容易出现 膜片非线性响应或信号削顶，导致频谱分析失真。 >>应用与价值：使用高声压传声器可在喷流实验台架中准确记录宽带噪声和谐波结构，为 喷流降噪设计、发动机喷口优化和气动研究提供可靠数据。 图5 用于高声压级气动声学测试的射流噪声试验装置 3. 工业气动设备：高功率喷气设备测试 >> 场景与痛点：在大型气动设备或工业喷气设备测试中（如燃气喷射系统、高功率喷嘴），设备运行时会产生 极高声压噪声。普通传声器容易过载，导致设备噪声特性无法准确分析。 >> 应用与价值：高声压传声器可以在设备近场位置进行测量，准确获取声压级、频谱特性和声源分布，为设备结构优化和降噪设计提供数据支持。 图6 大功率射流装置的近场测量 4. 国防与科研：冲击波与爆炸声测量 >>场景与痛点：在爆炸模拟、冲击波研究和武器声学测试中，瞬时声压可能远超普通（160 - 180dB）声学测试范围（GJB 2A、 MIL-STD-1474E）。如果测量设备线性范围不足，会导致冲击波波形失真或幅值误判。 >>应用与价值：高声压传声器能够在高能量声场中保持良好线性度，帮助科研人员准确记录 冲击波声压变化、能量分布和频谱特性，为安全评估和实验研究提供可靠数据。 图7 冲击波和爆炸声学测量 5.  声学实验与计量研究：高声压校准测试 >>场景与痛点：在声学实验室或计量研究中，需要验证测量设备在高声压条件下的线性度和失真性能。如果参考传声器自身失真较高，就无法作为可靠的测量基准。 >>应用与价值：使用工作标准传声器进行高声压校准测试，可以评估声学设备在极端声压条件下的性能，确保整个测量系统满足标准要求。 图8 声学实验与计量研究场景 CRYSOUND 高声压测试方案 面对工业高声压测试挑战，CRYSOUND 提供完整的高声压声学测试解决方案，包括工作标准传声器、高动态数据采集系统以及声学分析软件。 ►核心优势：可覆盖160–180 dB各类应用情况，THD Ratio < 2.92%，性能优于标准限值，提供更高可靠性。 ►应用支持：提供从选型、搭建到数据分析的全流程专业技术支持。 总结与常见问题 在160–170 dB（甚至180dB）高声压测试中，选择并正确使用符合工作标准（失真 < 3%）的工作标准传声器是数据有效性的基石。通过关注失真曲线并在真实应用场景中验证，工程师可以确保测量结果经得起推敲。 FAQ： ►Q: 工作标准传声器校准后失真度为2.95%，是否还能用？ ►A: 可以。只要在3%以内，即符合标准。但应密切关注其性能变化趋势，并在下次校准前谨慎用于关键测试。 ►Q: 如何保证现场测试结果符合标准？ ►A: 测试前后必须使用声校准器对系统进行现场验证，并确保测试环境（背景噪声、温度等）符合方法标准要求。 ►Q：为什么普通测量传声器不能测量 170 dB？ ►A：普通测量传声器的最大线性声压通常只有 130–140 dB；超过这个范围：膜片进入非线性区，信号发生削顶，测量误差迅速增加，因此必须使用 高声压专用工作标准传声器。 如需获取CRYSOUND 的详细失真曲线校准报告或特定应用场景的技术咨询，请填写下方联系表单，我们的工程师将为您提供支持。
