面向严苛工况的高可靠性 NVH 测量传声器
目录
传统 NVH测试中 麦克风的痛点
每一位 NVH 工程师都熟悉这种现实：你需要准确的声学数据，但测试现场却绝非理想实验室。雨水、粉尘、120°C 的发动机舱温度、-40°C 的冬季寒区、强烈振动、冲击以及持续路面积水喷溅，都会直接影响测量系统的可靠性。
传统测量传声器并不是为此类应用而设计的。它们本质上是面向受控环境的高精度仪器，结构相对脆弱、对温度变化敏感，而且一次意外跌落，就可能带来高昂的重新校准成本。于是，工程师不得不在测试中做出妥协：要么优先保护传声器，而无法将测量方案优化到最佳状态；要么接受传感器在超出设计边界运行时所导致的数据质量下降。
CRY3213 的出现，彻底改变了这一局面。
CRY3213：NVH 测试的革新之选
CRY3213 是一款能够在真实复杂环境中持续输出实验室级精度的 NVH 测量麦克风。它并非传统产品的小幅增强，而是一类新的产品定位：兼具高精度与高环境适应性的加固型精密 NVH 麦克风。
| 核心指标 | 工程价值 |
| 工作温度范围：-50°C 至 +125°C | 无论是极寒道路试验，还是靠近涡轮歧管的高温测点，均可保持一致的准确性与可靠性。 |
| IP67 防尘防水等级 | 可承受雨淋、道路飞溅、临时浸水、沙石与粉尘持续工作而无需额外“呵护”。 |
| 加固式抗振结构 | 可在整车、发动机台架及高振位置长期部署，降低机械振动对声学信号的污染。 |
| 50 mV/Pa 灵敏度 | 具备优秀的信噪比表现，适用于安静座舱等低声压测量场景。 |
| 3.15 Hz – 20 kHz（±2 dB）频率响应 | 覆盖完整可听频段及次声频范围，可捕捉轮胎腔体共振、车身低频轰鸣与 HVAC 气流噪声。 |
为什么 CRY3213 与众不同
1. 极端温度下仍可保持规定精度
大多数测量传声器给出的工作温度范围都相对保守。这一范围对于实验室环境或许足够，但对于真实工况测试而言，远远不够，尤其是在以下场景中：
寒区测试：例如瑞典阿尔耶普卢格（Arjeplog，约 –35°C）或中国北方地区（约 –40°C）的低温环境

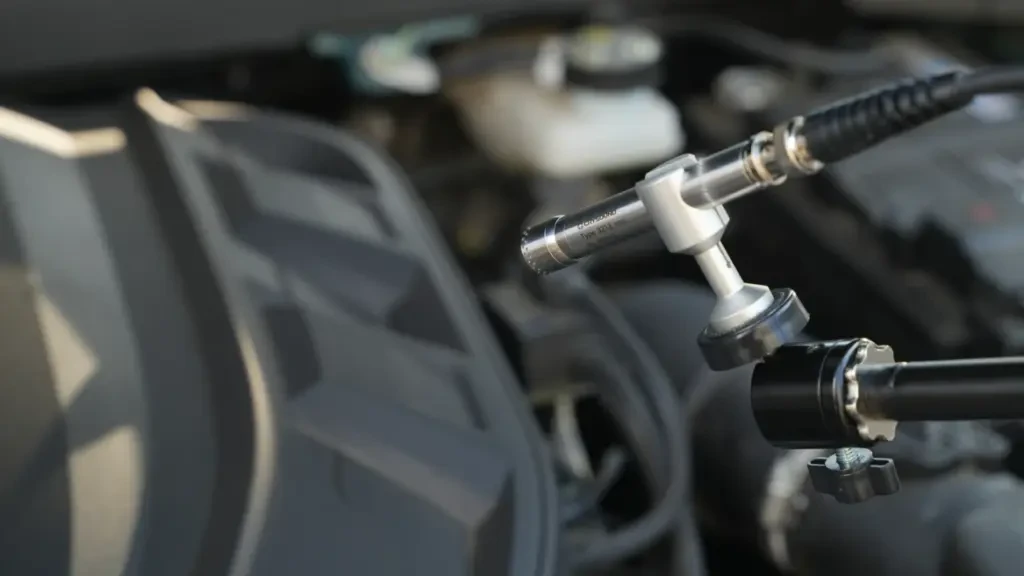

发动机舱测量：在靠近排气歧管和涡轮增压器的位置，环境温度通常会长期超过 100°C
热循环测试：在短时间内经历从严寒到高温的剧烈温度切换
CRY3213 可在 –50°C 至 +125°C 的范围内实现有指标保证的准确测量。
无需担心预热漂移，无需因高低温切换触发热保护停机，也无需在温度极端变化后频繁重新校准。
当竞争产品还在停车场里更换因低温失效的传声器时，CRY3213 依然在持续稳定地采集数据。

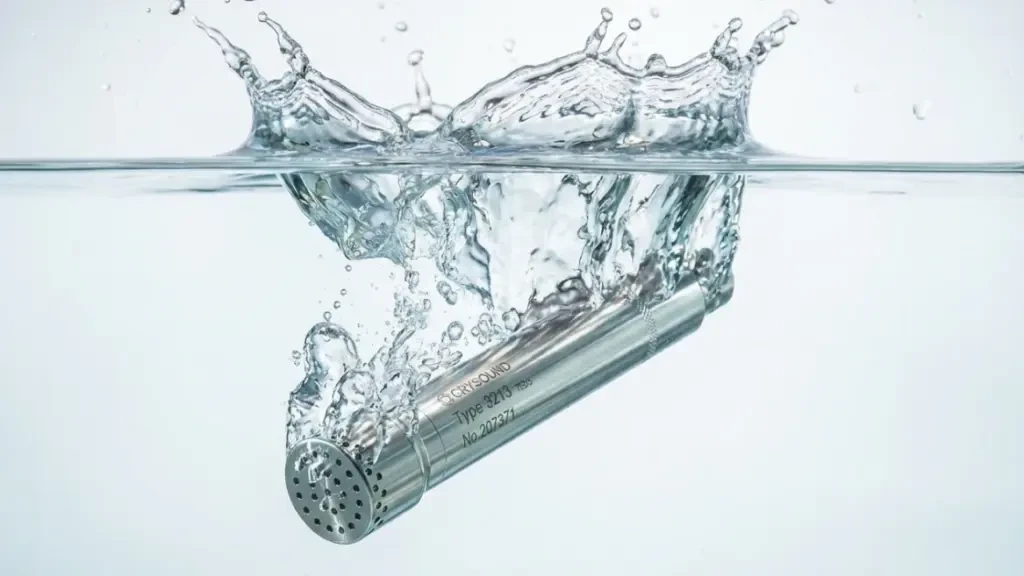

2. IP67 级别，真正意义上的全天候测量
IP67 中，“6”代表完全防尘，“7”代表可承受最深 1 米、30 分钟的临时浸水。对于 NVH 测试而言，这意味着设备能够从“怕环境”转向“适应环境”。
- 雨天通过噪声测试可按计划进行，不必因天气临时取消。

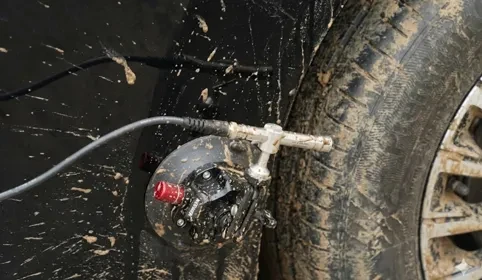

- 轮边、底盘与近路面位置可放心布点，应对飞溅和积水。
- 在高湿热地区或长期户外监测场景中，降低冷凝与漂移风险。
3. 面向现场工况的加固与抗振设计
传统电容式麦克风天然精密而脆弱。CRY3213 从结构层面对现场耐受性进行了系统强化，使其不仅能“靠近车辆”测量，而且能够“安装在车辆上”开展测量。
- 抗冲击结构设计，可承受现场搬运和反复装拆。
- 上电 LED 指示便于快速确认设备工作状态。
- 抗振隔离设计有助于抑制台架与车体结构传递的机械干扰。
- 线缆与连接器适用于高频次连接、拆装与现场部署。
4. 加固并不意味着牺牲声学性能
CRY3213 在环境适应性增强的同时，仍保持高水准测量性能，能够覆盖从安静座舱到高声压发动机舱的多类 NVH 场景。
- 灵敏度 50 mV/Pa（-26 dB re 1V/Pa），可对标高端实验室麦克风。
- 频率响应 3.15 Hz 至 20 kHz（±2 dB），覆盖完整 NVH 关注带宽。
- 动态范围17- 136 dB，可兼顾低噪与高声压工况。
- 预极化设计，无需外加极化电压，可直接接入 IEPE/CCP 采集系统。
典型应用场景
在汽车 NVH 领域，CRY3213 的优势体现在“原本难以稳定测量的工况，如今可以高质量持续测量”。
| 应用场景 | 典型环境 | CRY3213 价值 |
| 动力总成噪声 | 发动机舱高温、高振动 | 宽温能力 + 抗振设计 |
| 道路噪声测试 | 户外、全天候、路面飞溅 | IP67 + 宽温范围 |
| 风噪测试 | 风洞或户外高气流环境 | 加固设计 + 防尘能力 |
| 通过噪声（ISO 362） | 全年户外测试，可能遇雨 | 支持全天候连续验证 |
| 寒区整车验证 | -30°C 至 -50°C 极寒环境 | 低温端能力充分覆盖 |
| 电驱啸叫分析 | 靠近电驱系统、复杂结构振动 | 高灵敏度 + 抗振干扰 |
| 异响与松旷声 | 门板、仪表台、内饰系统 | 低频延展 + 全带宽采集 |
| 产线 EOL 测试 | 粉尘、高温波动、全天候运行 | IP67 + 适合工业现场长期使用 |
除汽车行业外，CRY3213 同样适用于航空航天、轨道交通、重工业与能源行业，例如发动机地面试车、列车内外噪声测试、压缩机与透平噪声监测，以及极端天气下的风机噪声评估。
技术规格
| 项目 | 参数 |
| 类型 | 1/2 英寸自由场，预极化 |
| IEC 标准 | IEC 61094 WS2F |
| 灵敏度（±2 dB） | 50 mV/Pa，-26 dB re 1V/Pa |
| 频率响应（±2 dB） | 3.15 Hz – 20 kHz |
| 动态范围（re. 20 µPa） | 17 dB(A) – 136 dB |
| 供电方式 | IEPE（2-20 mA） |
| 连接器 | BNC |
| 工作温度 | -50°C 至 +125°C |
| 存储温度 | -25°C 至 +70°C |
| 工作湿度 | 0-90% RH，非冷凝 |
| 防护等级 | IP67（防尘、防水） |
| 尺寸（含保护网） | Ø14.5 mm × 92 mm |
| 极化电压 | 0 V（预极化） |
| 重量 | 36g |
常见问题
问：CRY3213 能否兼容现有 NVH 数据采集系统？
答：可以。CRY3213 为预极化（0 V）IEPE/CCP 麦克风，可兼容标准恒流输入采集系统，包括SonoDAQ、CRY6151B、Siemens（SCADAS）、HBK（LAN-XI）、Dewesoft、National Instruments、HEAD acoustics 等平台。
问：在热循环测试中，快速温度变化会影响其工作吗？
答：CRY3213 可在 -50°C 至 +125°C 全范围内连续工作，并适用于快速温变工况。其热补偿能力有助于在不同温度极值之间维持灵敏度稳定，无需频繁重新标定。
问：它适合长期户外安装吗？
答：适合。凭借 IP67 防护等级，CRY3213 可用于长期户外部署。
问：相比普通传声器，它的优势是什么？
答：相比普通传声器，CRY3213 NVH 传声器不仅测量更准确，而且更适合真实工况测试。它具备 IP67 防护、–50°C 至 +125°C 宽温工作能力以及优异的抗振抗冲击性能，能够在雨淋、粉尘、高温和低温等复杂环境下稳定工作，更适用于整车道路试验、发动机舱测试及户外长期监测。。
问：10 年质保具体覆盖什么？
答：CRYSOUND 提供的 10 年质保覆盖制造缺陷以及超出规格范围的灵敏度漂移，这在测量麦克风行业中属于极具竞争力的长期承诺。
结语
对于需要在真实车辆、真实道路、真实天气和真实温度下完成 NVH 验证的团队而言，CRY3213 的意义在于：不再需要在“精度”与“耐用性”之间做选择。它将两者合并为同一套工程能力，为高质量测试提供更稳定、更可复制、更可规模化的基础。
建议行动：申请报价、下载数据手册，或进一步对比 CRYSOUND 全系列测量麦克风，以选择最适合当前项目的配置方案。
