    动态范围、底噪和输入量程是什么关系?

    在数据采集系统、专业声卡和音频分析仪的规格表中,动态范围、底噪和输入量程通常都是核心指标。然而,在设备选型与测量方案设计中,若只比较单一数字,往往会得出片面甚至错误的结论。

    例如,动态范围较高的设备未必更适合微弱信号测量;同一信号切换到较小量程后,输入等效噪声可能明显降低;两台设备即使动态范围相同,绝对测量上限和下限也可能完全不同。

    输入量程决定测量上限,输入等效底噪约束测量下限,动态范围描述两者之间的比值跨度。

    输入量程决定最大可测信号

    输入量程是采集通道在模拟前端不过载、ADC 不削波的条件下允许的输入电压范围,常见档位包括 ±10 V、±1 V 和 ±100 mV 等。规格书中的上限可能按峰值、峰峰值或 RMS 标注,比较前必须统一口径。

    当输入信号超过允许范围时,模拟前端或 ADC 会饱和,导致波形削顶。此时,峰值、RMS、THD、THD+N 和频谱分析结果都可能失真。

    输入量程并非越大越好。较大量程可以容纳更强信号并降低过载风险;在前端增益随量程调整的系统中,较小量程可使微弱信号更充分地利用 ADC 转换范围,并可能降低输入等效噪声。例如,按峰值口径计算,10 mV 信号在 ±10 V 和 ±100 mV 量程下分别约占正向量程上限的 0.1% 和 10%。

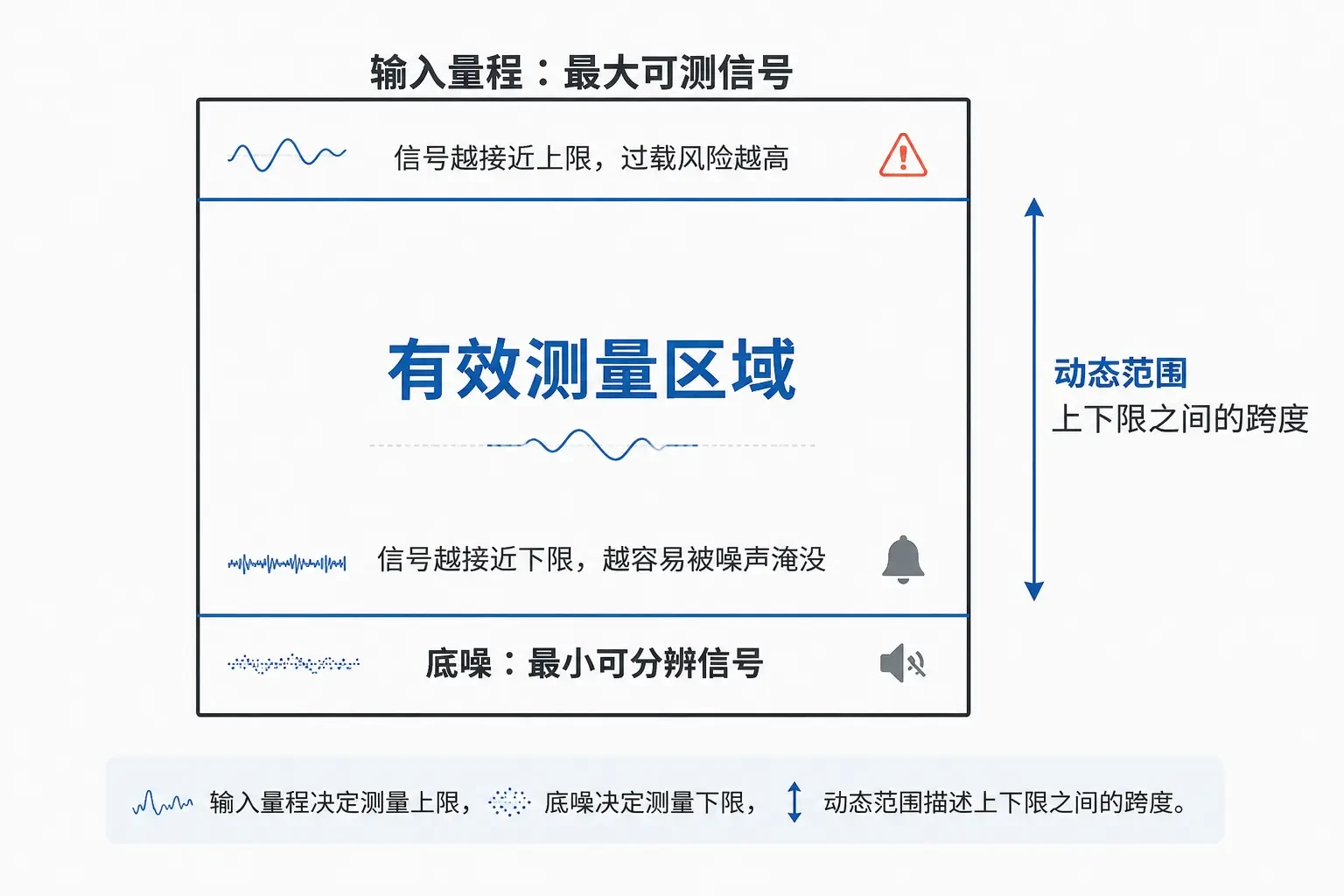

    图1_输入量程、输入等效底噪与动态范围的关系

    底噪决定最小可分辨信号

    即使数据采集系统输入端没有有效信号,输出也不会绝对为零。模拟放大器、电阻、ADC、电源、时钟和信号调理电路都会产生噪声,这些噪声共同形成采集系统在指定测试条件下的本底噪声。

    底噪常见的表达方式包括 µV RMS 或 nV RMS、nV/√Hz、dBV 和 dBFS。其中,RMS 电压表示指定带宽内积分得到的输入等效噪声,nV/√Hz 表示噪声谱密度,dBFS 则表示噪声相对于数字满量程的比例。

    dBFS 是相对值,不能脱离满量程电压单独理解。若两台设备在相同带宽和测试条件下的底噪均为 -120 dBFS,但 0 dBFS 对应的电压分别为 10 Vrms 和 1 Vrms,则前者的输入等效噪声通常更高。

    因此,只看到“-120 dB”并不足以判断设备性能,还应确认单位、输入量程、0 dBFS 的定义、测量带宽、滤波或计权方式、输入端接法以及 IEPE 是否开启。对宽带随机噪声而言,积分带宽越宽,总 RMS 噪声通常越大。

    动态范围表示测量跨度

    不同厂商和测试标准对动态范围的具体定义可能不同。工程上常用的理解,是在相同幅值口径和测试条件下,以最大不失真信号与输入等效 RMS 噪声之比表示:

    DR = 20 log₁₀(Vmax / Vnoise)

    假设某通道的最大有效输入为 10 Vrms,输入等效噪声为 10 µVrms,则其动态范围为 120 dB,对应的电压比约为 100 万倍。计算时,Vmax 与 Vnoise 必须采用一致的峰值或 RMS 口径,并对应相同的带宽、滤波和输入条件。

    但动态范围本质上是比值,只能说明上下限之间的跨度,不能单独给出绝对测量下限。

    系统最大输入输入底噪动态范围
    系统A10 Vrms10 µVrms120 dB
    系统B1 Vrms1 µVrms120 dB

    两套系统的动态范围相同,但系统 A 的测量上限更高,适合较大信号;系统 B 的绝对底噪更低,更适合微弱信号。

    动态范围相同,并不意味着绝对底噪或微弱信号测量能力相同。

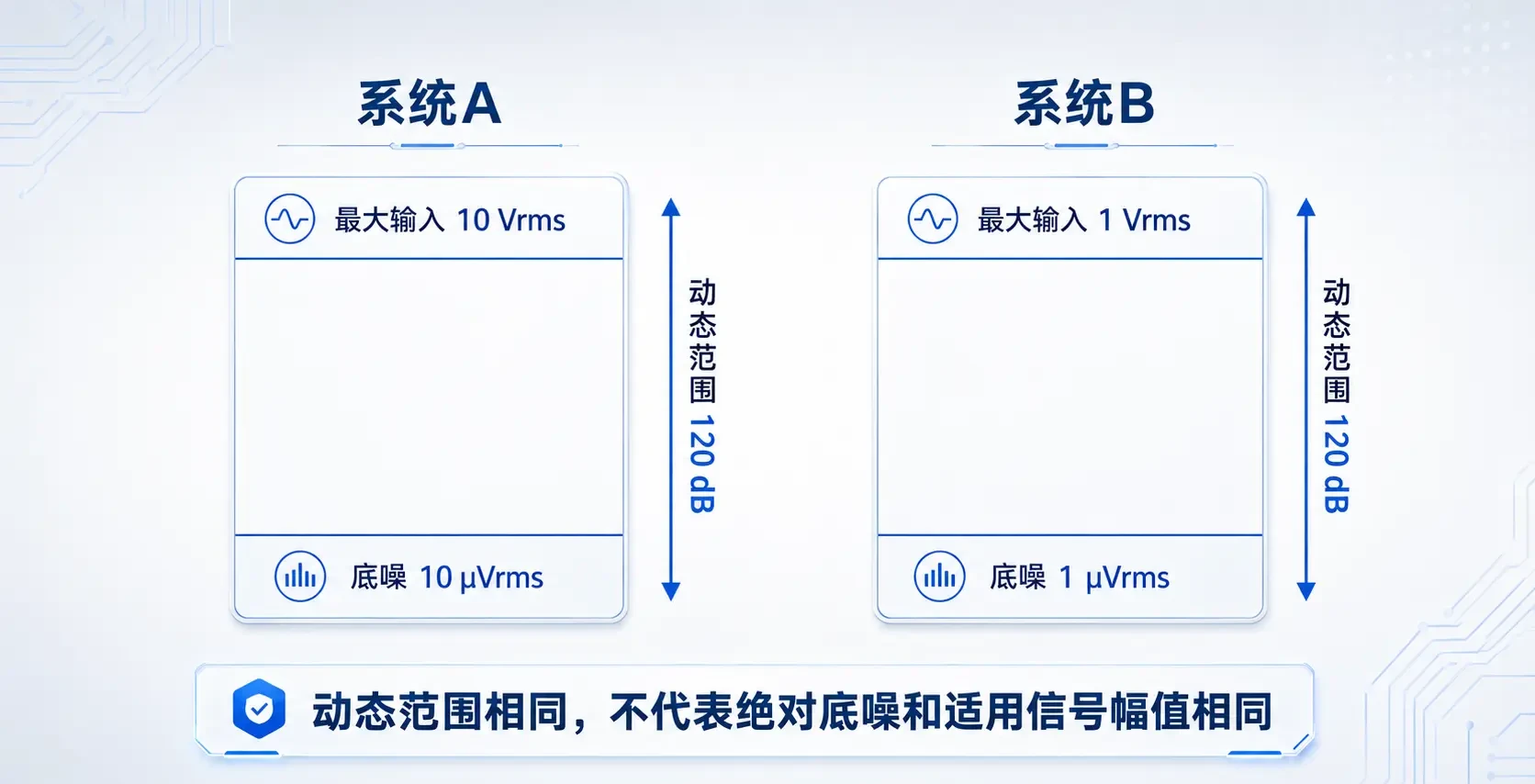

    图2_相同动态范围不代表相同的绝对测量能力

    输入量程为什么会影响底噪

    多量程数据采集系统通常通过切换前端衰减或增益来改变输入量程。当量程从 ±10 V 切换到 ±1 V 时,系统一般会减小衰减或提高前端增益,使微弱信号更充分地利用 ADC 范围。若增益位于主要噪声源之前,折算到输入端的噪声通常也会降低。

    以下仅作比例说明:若 0 dBFS 对应的电压参考分别为 10 V、1 V 和 0.1 V,且相对噪声均为 -120 dBFS,则输入等效噪声分别约为 10 µV、1 µV 和 0.1 µV。实际换算必须以厂商给出的 0 dBFS 定义、峰值/RMS 口径和测量带宽为准。

    实际设备的变化不会完全遵循这一比例。高增益放大器、量程切换电路和保护器件也会引入噪声。因此,规范的产品资料应在一致测试条件下分别给出各量程的输入等效噪声、动态范围和 THD+N,而不是只列出一个最佳值。

    表1_不同量程下的底噪水平对比

    0 dBFS 电压参考相对噪声输入等效噪声
    10 V-120 dBFS约 10 µV
    1 V-120 dBFS约 1 µV
    0.1 V-120 dBFS约 0.1 µV

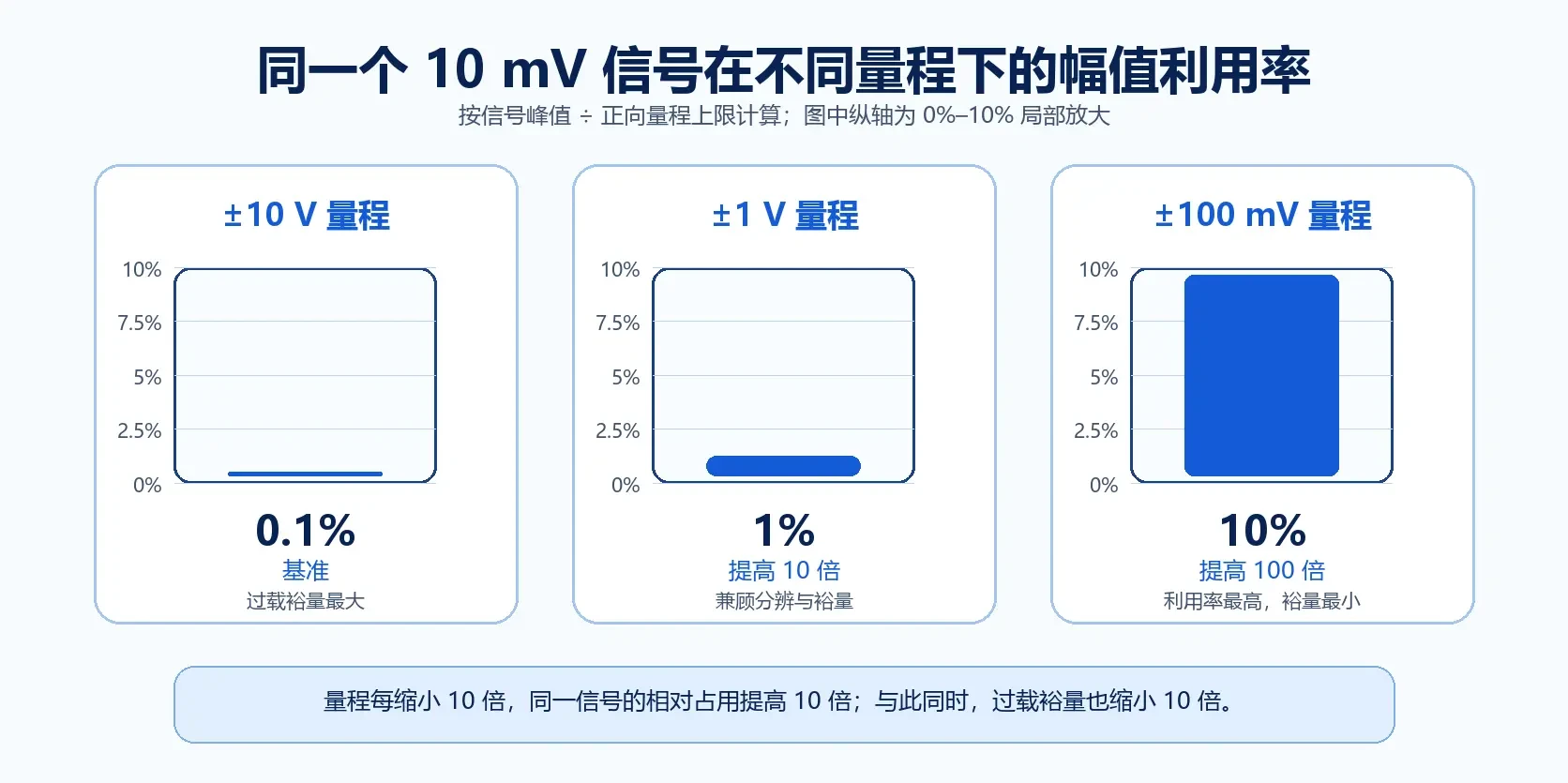

    图3_同一 10 mV 信号在不同输入量程下的幅值利用率(按峰值口径)

    量程越小,动态范围越大吗?

    不一定。若量程缩小 10 倍,输入等效噪声也同步降低 10 倍,则最大信号与噪声之间的比例不变,动态范围仍然相同。

    例如,最大有效输入 10 Vrms、输入等效噪声 10 µVrms 的动态范围为 120 dB;最大有效输入 1 Vrms、输入等效噪声 1 µVrms 时,动态范围仍为 120 dB。两者的比例相同,但后者的绝对测量下限更低,更适合微弱信号测试。

    量程也不能无限缩小。量程过小会增加过载风险,尤其在冲击、启停、碰撞和转速变化等工况下,瞬态峰值可能远高于正常 RMS 值。

    小量程未必提高标称动态范围,但在前端设计合理时,通常可以降低输入等效噪声,改善微弱信号测量能力。

    24 位 ADC 不等于 146 dB 的整机动态范围

    对理想 N 位 ADC,在满量程正弦输入且仅考虑量化噪声时,量化信噪比可近似表示为:

    SNR ≈ 6.02N + 1.76 dB

    按此公式,24 位 ADC 的理论量化信噪比约为 146 dB。但真实数据采集系统还会受到模拟前端噪声、ADC 热噪声、时钟抖动、电源干扰和非线性失真的影响。

    因此,24 位只是数字编码位数,不能直接等同于 146 dB 的整机动态范围。评价设备时,应区分 ADC 标称位数、ADC 芯片性能、输入模块性能、整机性能,以及各量程下的输入等效噪声与有效位数(ENOB)。

    接入传感器后,要换算成工程量

    在声学和振动测试中,最终需要关注的并非几微伏的电压噪声本身,而是它对应的声压、加速度或其他工程量。

    假设传声器灵敏度为 50 mV/Pa,数据采集系统输入等效噪声为 1 µV,则仅由数据采集系统贡献的等效声压噪声为 20 µPa,对应 0 dB SPL 的参考声压。实际系统下限还取决于传声器自噪声、前置放大器噪声和环境本底噪声,并应按噪声叠加关系综合评估。对于灵敏度为 100 mV/g 的加速度传感器,1 µV 的数据采集系统输入等效噪声对应约 10 µg。该数值仅代表数据采集系统的噪声贡献;最终测量下限还应结合传感器自噪声、信号调理增益和测量带宽综合判断。

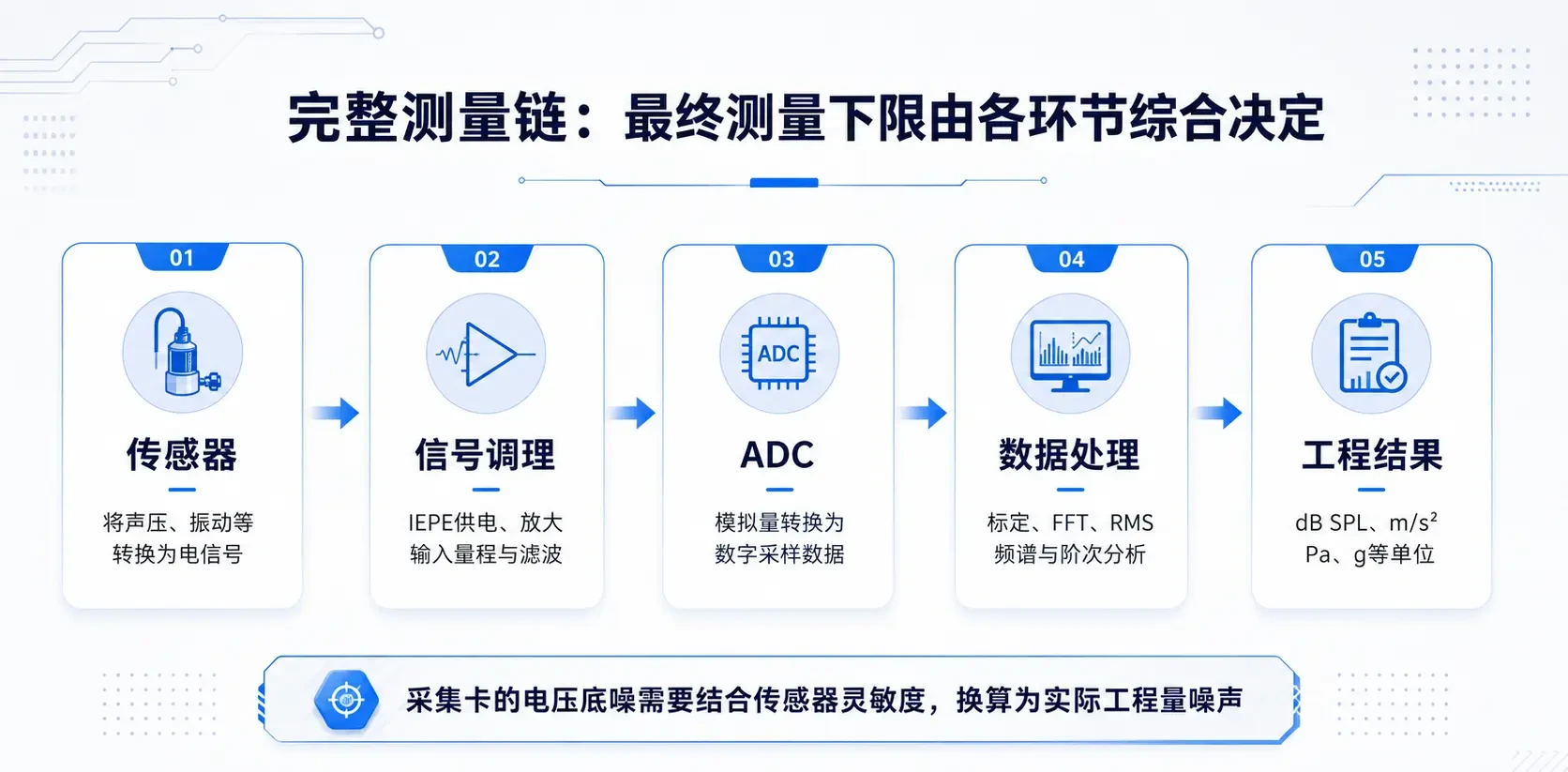

    图4_传感器、信号调理、ADC与软件组成的完整测量链

    如何选择合适的输入量程

    输入量程的基本选择原则是:

    在确保最大瞬态峰值不过载并保留合理裕量的前提下,选择能够覆盖信号的最小量程。

    1. 估算正常信号幅值

    根据传感器灵敏度,将声压、加速度或其他物理量换算成输入电压。

    2. 考虑瞬态峰值

    除了RMS值,还要考虑峰均比、冲击信号、启停过程和异常工况。

    3. 预留过载裕量

    可将“最大峰值占满量程的 50% 至 80%”作为稳定连续信号的初始设置;对冲击或幅值变化明显的信号,应根据峰均比和安全要求预留更大裕量。

    4. 通过预采集验证

    先进行预采集,观察时间波形、峰值、RMS、过载指示和频谱噪声底。若信号对量程的利用率过低,可尝试减小量程;若出现削波或过载指示,则应扩大量程。

    比较设备时,不要只看一个数字

    在比较不同数据采集系统时,建议至少确认以下条件:

    • 动态范围是在什么输入量程、带宽和滤波条件下测得;
    • 底噪给出的是 dBFS、输入等效 RMS 噪声,还是噪声谱密度;
    • RMS 噪声的积分带宽和 FFT 噪声底的分辨率带宽分别是多少;
    • 是否使用 A 计权、滤波或其他后处理;
    • 输入端是短路、端接还是连接实际传感器;
    • 是否分别提供各量程下的底噪和动态范围;
    • IEPE 或其他传感器供电开启后,噪声和失真是否变化;
    • 是否支持可靠的过载检测、量程切换及抗混叠滤波。

    还应注意,FFT 图中显示的单条谱线噪声底不等同于指定带宽内积分得到的 RMS 底噪。FFT 点数、采样率、窗口函数、幅值归一化和分辨率带宽都会影响显示结果;在其他条件相同时,分辨率带宽越窄,单条谱线的噪声幅值通常越低。因此,不能仅凭一张频谱截图判断设备的动态范围或绝对噪声性能。

    SonoDAQ 数据采集系统

    作为一款针对声学、振动及通用信号测试的动态信号采集平台,SonoDAQ在硬件设计上并未追求一个孤立的“高动态范围”数字,而是着重优化了全量程下的输入等效噪声分布。例如,在±1 V量程下,其输入等效噪声典型值可低至亚微伏级,这对于搭配高灵敏度传声器或加速度计进行微弱信号捕捉尤为重要。

    同时,SonoDAQ提供了从±10 V到±100 mV的多级硬件增益量程,并针对每个量程独立标定了底噪和THD+N性能,而非简单套用理论公式。配合板载的硬件过载指示和瞬态峰值保持功能,用户可以按照文章输入量程的基本选择原则,在确保不过载的前提下,放心地将量程匹配到最佳信号利用率区间。

    归根结底,规格书上的动态范围是一个“比值”,而SonoDAQ提供的是一个“可验证的测量链”。 无论您是关注声压级的微小变化,还是捕捉结构响应的微弱振动,其性能指标均基于统一的测试口径给出,并可直接换算为对应的工程物理量,从而帮助您避开“数字陷阱”,将精力聚焦于测试本身。

    结语

    动态范围、底噪和输入量程必须放在同一测试口径下理解:输入量程决定测量上限,输入等效底噪约束测量下限,动态范围描述两者之间的比值跨度。

    大输入量程适合强信号或幅值未知的信号,但未必适合微弱信号;小输入量程可能降低输入等效噪声,却会压缩过载裕量;高动态范围说明测量跨度较大,却不必然意味着绝对底噪更低。

    因此,在评估数据采集系统时,不应只问“动态范围是多少”,还要确认:该指标对应什么输入量程、幅值口径、测量带宽、滤波和输入条件?各量程的输入等效噪声是多少?接入实际传感器后,对应的工程量测量下限又是多少?

    只有统一测试口径并完成测量链换算,规格表中的动态范围才能转化为可靠、可复现的工程测量能力。
