有了差分输入，为什么还需要通道隔离？
差分输入能够测量两个输入端之间的电压差，但并不意味着测量通道已经与系统地或其他通道实现电气隔离。本文以 24 V 主板高边电流测试为例，说明差分输入与通道隔离分别解决什么问题，并介绍如何使用 SonoDAQ 采集采样电阻压降、计算输入电流及分析瞬态功耗。
差分输入和通道隔离有什么区别？
差分输入 ≠ 通道隔离，把这两者混为一谈，是高边测量中常见的误区。在电压、电流和功耗测试中，看到设备标注“差分输入”，并不意味着可以直接测量任意两个点之间的电压。
差分输入测量的是两个输入端之间的电压差，但仍然受到共模条件、输入量程和设备安全额定值的限制。电气隔离解决的则是不同电路之间是否存在直接导电连接的问题。
SonoDAQ 支持差分输入，同时采用模块对模块隔离设计，为高边电流、浮地信号及多通道同步测量提供支持。
差分输入：直接测量两点之间的电压差
差分输入的核心作用，是直接测量两个输入端之间的电压差。普通单端输入通常测量某一点相对于设备 GND 的电压，而差分输入关注的是通道正输入端与负输入端之间的差值。
SonoDAQ 采用真差分架构—— 每通道配备独立 ADC 与独立信号链，差分信号从输入端到 ADC 一路保持差分形态，不经过单端化转换。相比伪差分方案（两路单端 ADC + 软件相减），真差分能提供更高的共模抑制比和更低的本底噪声。SonoDAQ 关键指标：
- 通道间串扰：< -130 dB
- 本底噪声：≤ 1.3 µV RMS（CRY5011 IED 模块，输入量程 ±10 V）
Vdiff = V+ – V-
例如，在电源正极线路中串联一只采样电阻，将采样电阻两端分别连接到差分输入的正、负端，即可直接得到采样电阻两端的压降：
Vshunt(t) = V+(t) – V-(t)
如果采样电阻阻值为 R，则可以进一步计算电流：
I(t) = Vshunt(t) / R
对于高边测量，除了串扰和底噪，还应结合实际模块核对共模电压范围、CMRR 及其测试频率、连续工作电压、最大差模输入、输入阻抗和测量带宽。这些参数决定了设备能否在较高共模电压下准确测量微小压降，不能仅凭差分输入或隔离指标判断。
模块隔离：减少不同模块之间的公共地影响
隔离解决的是另一个层面的问题：测量电路之间是否存在直接电气连接。通道对通道隔离、模块对模块隔离和模块对机箱隔离，所描述的隔离对象不同。
SonoDAQ 采用模块对模块隔离，有助于减少不同模块因内部公共连接产生的相互影响。在多测点测试中，可以结合各测点的参考电位配置模块和通道；同一模块内各通道的接线关系仍需单独确认。
这一点在高边测量中尤其重要。以 24 V 电源为例，如果采样电阻串联在电源正极线路中，采样电阻两端虽然可能只有几百毫伏的压差，但两个测点相对于被测电路 GND 都处在约 24 V 的电位附近。此时真正要测的是“较高共模电位之上的一个小差分信号”。
如果测量设备输入端与系统地存在直接连接，不恰当的接线可能引入地回路、改变被测电路的参考关系，甚至带来误接短路风险。合理使用隔离模块能够降低相应公共连接带来的影响，但输入端仍需满足共模范围等要求.
典型应用场景：
- 主板与电源测试：高边电流瞬态、输入功率分析（如本文 24V 主板案例）
- 电池组与 BMS：单节 4.2V 串联至 48V/96V/400V/800V 系统的高边监测
- 电机驱动与电驱系统：高边 + 低边混合测量、IGBT 上下桥监测
- 工业电源轨：380V AC 整流后 DC 母线监测
- 新能源汽车：BMS、OBC、DC/DC 上下电瞬态
- 浮地信号采集：医疗设备、隔离电源反馈
- 多参考地系统同步：跨机箱、跨地域的分布式测量
表 1 _差分输入与通道隔离，解决的是两类不同问题
| 对比维度 | 差分输入 | 通道隔离 |
| 解决的问题 | 测量两个点之间“差多少” | 避免通道被系统地或其他通道牵连 |
| 关注对象 | 正、负输入端之间的差模电压 | 通道与电脑地、设备地、外壳地及其他通道之间的电气关系 |
| 典型价值 | 直接得到采样电阻两端压降 | 降低地回路、公共参考和误接地带来的影响 |
| 一句话理解 | 决定“测的是什么电压” | 决定“测量时会不会互相牵连” |
应用示例：24V主板高边电流瞬态测试
以一块 24V 供电主板为例。在开机、模式切换或负载变化过程中，工程师通常希望知道主板输入电流在什么时刻发生变化，并进一步判断输入功耗的变化趋势。
一种常见方法是在 24V 正极供电线路中串联采样电阻，通过测量采样电阻两端的压降计算输入电流：
Vshunt(t) = I(t) × R
其中，Vshunt(t) 为采样电阻两端随时间变化的压降，I(t) 为主板输入电流，R 为采样电阻阻值。
普通接地式示波器为什么接线更复杂？
如果使用普通接地式台式示波器配合普通单端探头，探头地夹通常与示波器保护地相连，因此不能简单地将一个普通探头直接跨接在高边采样电阻两端。
一种方法是使用两个通道，分别测量采样电阻两端相对于被测电路 GND 的电压，再通过 Math 功能执行 CH1 − CH2，得到采样电阻压降。采用这种方法时，需要确认被测电路 GND 可以与示波器保护地连接，两个探头地夹接至同一参考点，且每路电压均在探头和示波器的允许范围内。
这种方式不仅占用两个通道，也增加了接线和设置的复杂度。当母线电压明显高于采样电阻压降时，CH1 − CH2 本质上是在两个较大的测量值之间求一个较小的差值，因此对两个通道的增益匹配、零点偏差和测量一致性也更敏感。
SonoDAQ：一个隔离差分通道直接测量
SonoDAQ 的差分输入可以直接测量采样电阻两端的电压差；模块对模块隔离则有助于减少不同模块之间的公共参考影响。
在满足输入量程、共模条件及隔离规格要求的前提下，只需使用一个 SonoDAQ 差分输入通道跨接在采样电阻两端，即可直接采集 Vshunt(t)，再根据采样电阻阻值换算得到 I(t)。相比两个单端通道相减，测量链路更加直接，也可以节省通道资源。
结合 OpenTest，工程师可以连续记录压降波形，观察负载切换前后的变化，并进一步分析电流和功耗。如果同一模块还连接了其他测点，应同时核对这些测点的参考电位和接线要求。
实测：捕捉主板输入电流的瞬态变化

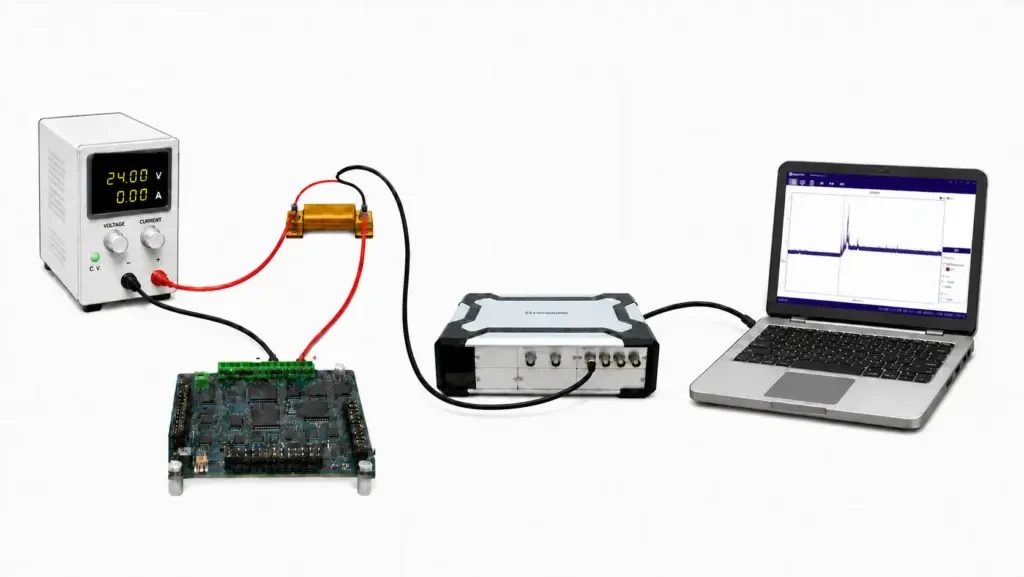

本次测试使用稳压源为主板提供 24 V 供电，并在正极线路中串联一只 10 Ω 采样电阻。当主板负载状态发生切换时，切换前后的输入电流约由 0.074 A 增加至 0.093 A，对应采样电阻两端压降由约 0.74 V 变化至约 0.93 V。

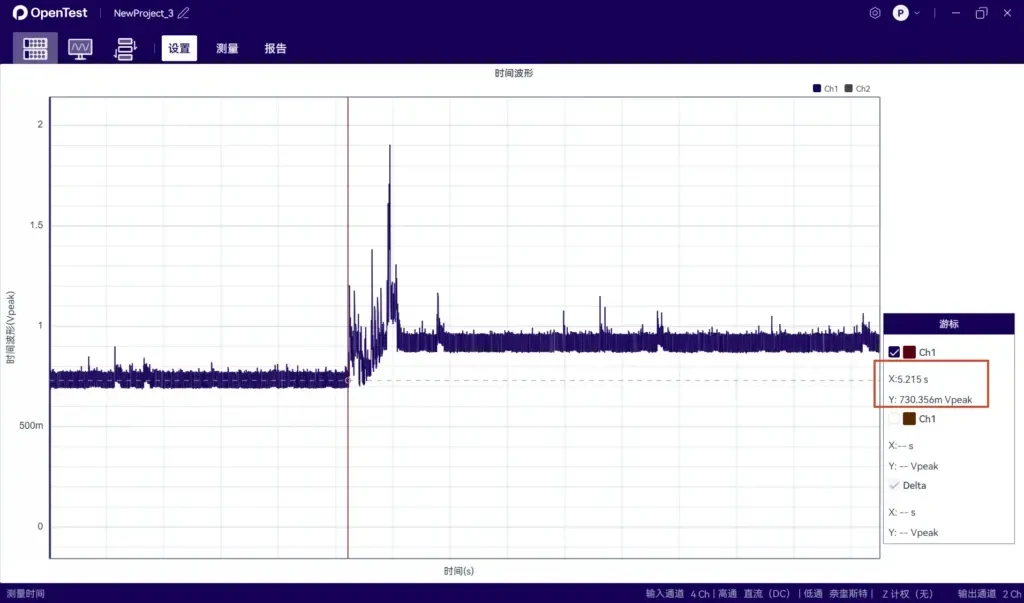

SonoDAQ 可以直接采集这一压降变化过程，并通过 OpenTest 连续记录波形，从而清晰捕捉输入电流发生变化的时间点。图中显示的是采样电阻压降，除以电阻值即可换算成电流。上述数值表示切换前后的电流水平，不代表过渡过程中的最大瞬态电流。
关于 10 Ω 采样电阻
本案例使用较大的采样电阻，主要用于演示瞬态压降变化。实际工程中应根据被测电流、允许压降、功耗及采集设备输入量程选择合适的 Shunt 阻值。
本例中，0.74–0.93 V 的压降约占 24 V 供电的 3.1%–3.9%，可能影响主板实际工作状态。选取采样电阻时，还应校核负担电压、额定功率、温漂、精度和瞬态响应，确保串联电阻不会明显改变待测设备的供电条件。
从电流测量进一步得到瞬时功率
测量采样电阻两端压降，并结合电阻值换算，可以得到输入电流。当主板输入电压保持基本稳定时，电流变化可以反映主板输入功耗的变化趋势。
如果需要获得准确的瞬时输入功率，则应同步采集主板输入电压 Vin(t)，再计算：
P(t) = Vin(t) × I(t)
这里的 Vin(t) 应为采样电阻之后、主板输入端的实际电压，不能直接用电源设定值 24 V 替代，否则会将采样电阻的损耗一并计入。
这样可以同时获得输入电压 Vin(t)、输入电流 I(t) 和瞬时输入功率 P(t)。对于开机浪涌、工作模式切换、瞬态负载以及多电源轨分析，这种同步采集方式能够进一步回答三个问题：什么时候发生变化、变化了多少、哪一路电源发生了变化。
SonoDAQ 在这个场景中解决了什么？
| 测试痛点 | SonoDAQ 的实现方式 | 对用户的价值 |
|---|---|---|
| 接线更直接 | 一个差分输入通道直接测量采样电阻两端压降 | 减少接线和设置复杂度 |
| 通道占用更少 | 无需使用两个单端通道再执行 CH1 − CH2 | 将更多通道用于其他电源轨或信号 |
| 降低公共参考影响 | 采用模块对模块隔离 | 减少不同模块因内部公共连接产生的相互影响 |
| 更适合多路同步 | 多通道同步采集不同电源轨 | 适合复杂板卡和系统级测试 |
| 数据链路更清晰 | 压降可换算电流，并结合输入电压计算功率 | 从原始信号到电流、功率的分析过程更直观 |
相比传统方案，SonoDAQ 的优势在哪？
工程师做高边差分测量的传统方案主要有三种：
| 方案对比 | 测试方法 | 主要考虑因素 |
|---|---|---|
| 普通示波器＋双通道相减 | CH1、CH2 各测一端，通过 Math 相减 | 占用两个通道；对增益匹配、零点偏差和测量一致性要求较高 |
| 隔离探头＋示波器，如 Tek IsoVu | 使用隔离探头测量差分信号 | 需比较隔离工作电压、共模能力、带宽及示波器兼容性 |
| 差分探头＋示波器 | 使用差分探头测量两点压差 | 需比较差模与共模范围、CMRR、噪声、带宽和安全等级 |
SonoDAQ 把模块隔离、差分输入、多通道采集和配套软件集成在一台设备里。采用相应的四通道输入模块时，六槽主机可配置最多 24 个采集通道，并可通过多机扩展满足更多测点需求。OpenTest 则可同步记录和分析多路电源轨信号。
对于多通道高边测量，SonoDAQ 的优势在于减少双通道相减所需的通道占用和设置，将多路信号采集与分析集中在同一平台中。工程师可以在一次测试中同步观察电压、电流及其他相关信号，更方便地分析不同测点之间的变化关系。
实际选择时，可结合测量带宽、通道数、同步能力、接线方式及扩展成本进行比较，选择适合当前测试需求的方案。
总结
在高边电流测试中，真正的难点并不只是测量采样电阻两端几十毫伏或几百毫伏的压降，而是这个小压差信号往往整体叠加在一个更高的共模电位之上。
差分输入解决的是两个测量点之间的电压差问题；SonoDAQ 的模块对模块隔离则有助于减少不同模块之间的公共参考影响。两者配合，为高边电流、浮地信号及多电源轨同步测试提供支持。
在满足设备输入量程、共模条件及隔离规格要求的前提下，SonoDAQ 可以通过单个差分输入通道直接采集高边采样电阻的压降，并结合 OpenTest 完成波形记录、瞬态变化定位，以及进一步的电流和输入功率分析。
对于主板、电源及多电源轨测试，这种方式能够减少接线复杂度和通道占用，让测量与分析过程更加直接。
