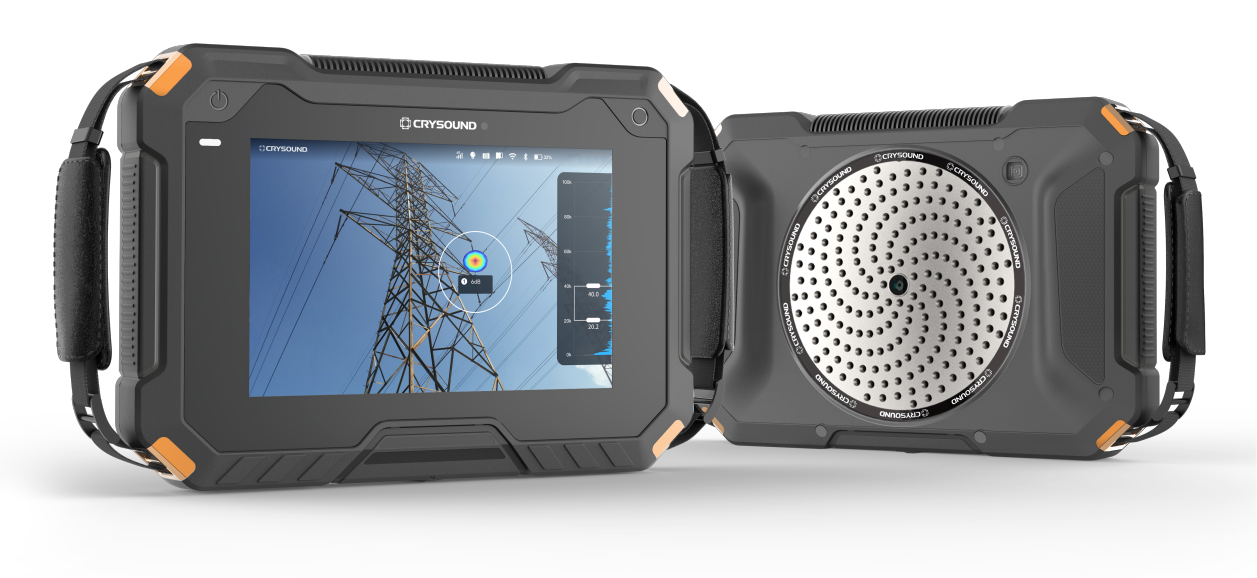

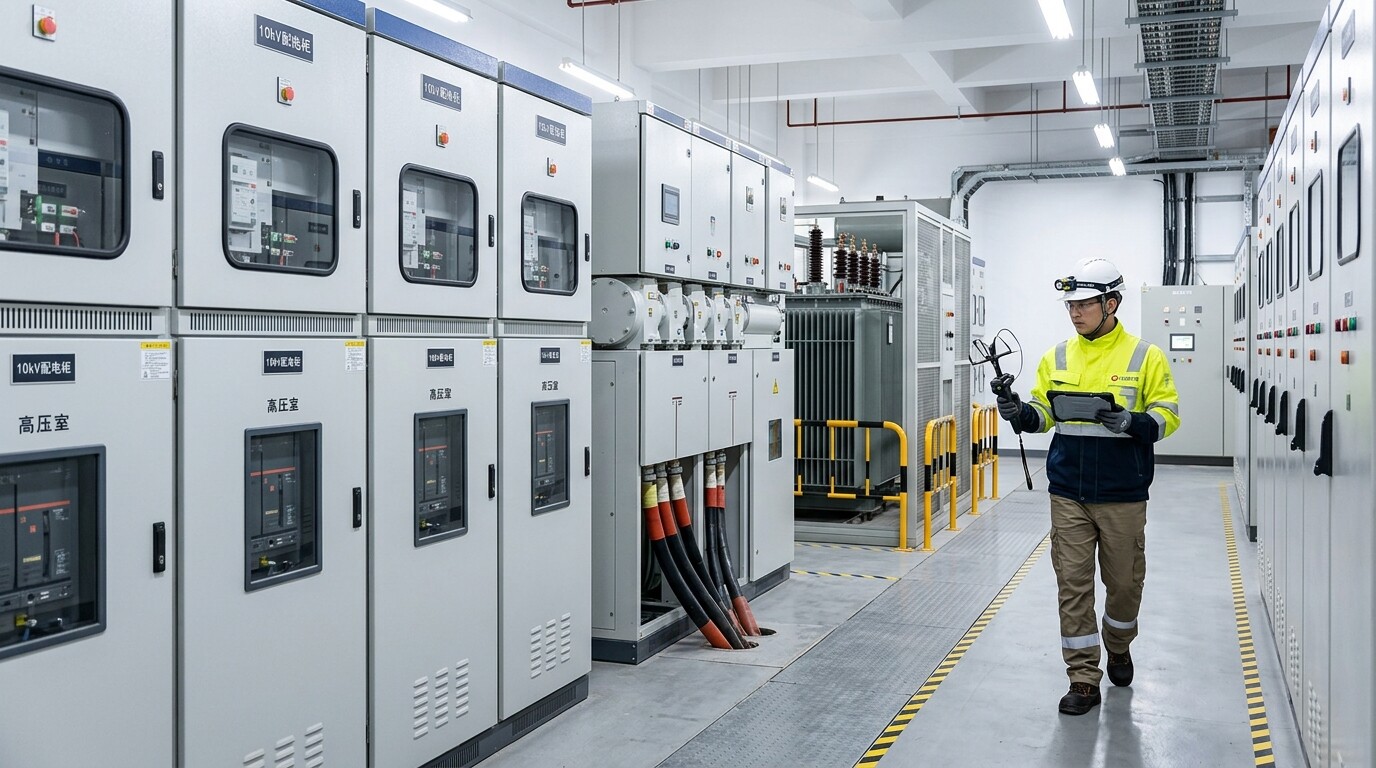

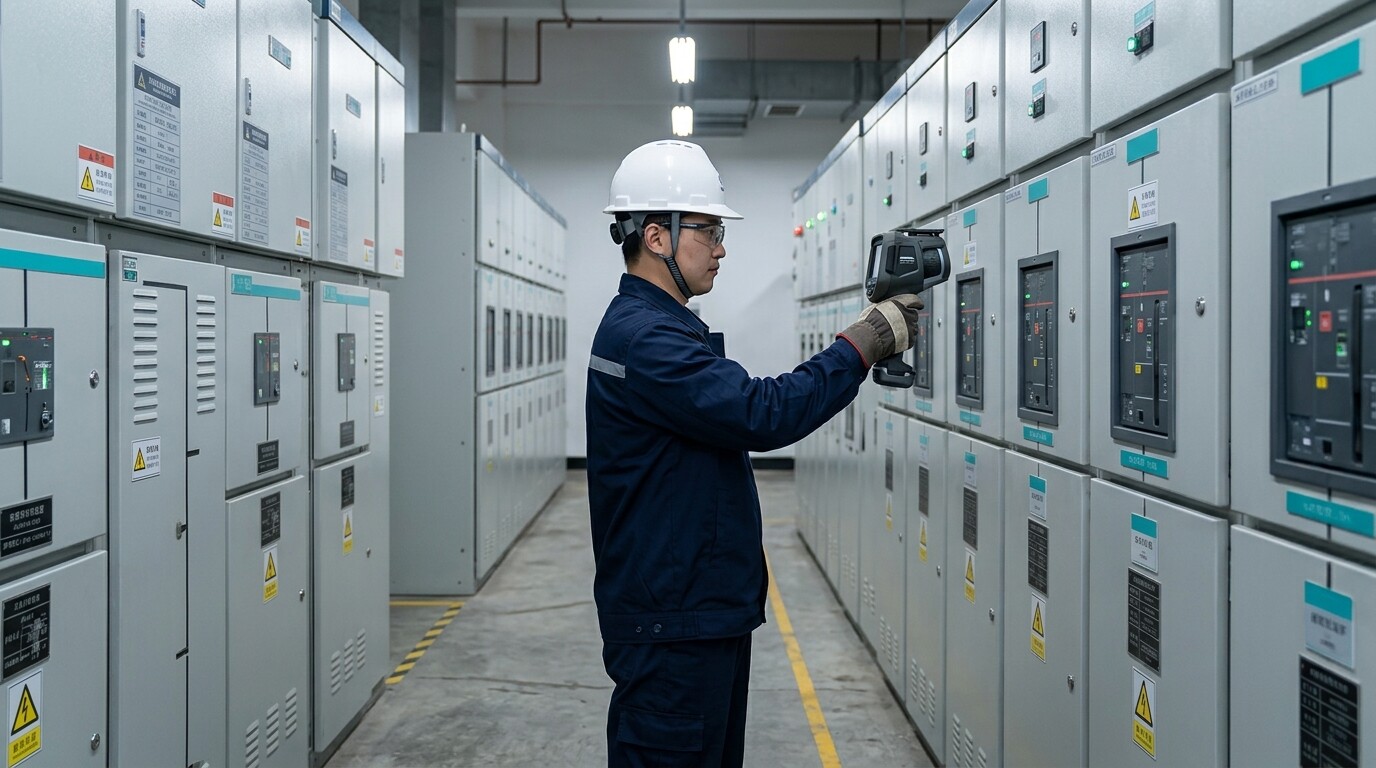

在变电站和配电系统中，局部放电并不总是以“明显故障”的形式出现。很多时候，它先表现为绝缘老化、连接部位异常、器件表面沿面放电或微弱悬浮放电。如果这类早期异常不能被及时识别，后续就可能演变为更严重的绝缘失效、设备停运甚至安全事故。 对于电气运维团队来说，真正的难点不只是“是否存在局放”，而是如何在设备多、距离远、带电风险高、干扰复杂的现场条件下，尽快把异常点找出来。声学成像仪的价值，正是在这一环节体现出来: 它能够帮助巡检人员在安全距离外快速发现和定位可疑局放点，提高排查效率和判断直观性。 为什么局部放电排查是电力系统中的高频难题 无论是变电站一次设备，还是配电线路与终端连接部位，局部放电都具有“早期弱、分布散、隐藏深”的特点。实际工作中，团队经常会遇到以下情况: 设备类型多，开关柜、绝缘子、母排、电缆连接点等都可能成为异常源。 不少部位带电运行，人员无法轻易近距离接触。 放电初期信号弱，肉眼和常规巡查难以及时识别。 异常位置确认耗时，后续复核和处理效率容易被拖慢。 这意味着，局放检测并不是单纯“有没有问题”的判断题，而更像是一项对定位效率、现场安全和经验判断都要求较高的综合工作。 设备密集、点位分散、风险隐蔽，是电力系统局部放电排查中的典型挑战。 传统方法为什么容易漏掉早期局放 传统巡检通常依赖人工经验、定点检测和阶段性排查。对于已经比较明显的异常，这些方法依然有价值，但在早期局放场景里往往存在局限: 点检覆盖范围有限，难以快速筛查大范围设备。 对弱放电和间歇性异常不够敏感，容易错过早期征兆。 高压或高位设备检测条件受限，靠近操作存在安全压力。 即使发现异常，也往往还需要花时间二次确认具体位置。 因此，现场真正需要的是一种既能远距离工作，又能把异常“指给人看”的工具，帮助团队先把可疑点快速收敛，再开展后续分析和处理。 依赖传统人工经验和定点检查时，早期弱放电异常往往不容易被及时发现。 声学成像仪如何帮助巡检人员快速定位局放点 声学成像仪通过采集并可视化超声信号，让巡检人员能够在复杂现场中更直观地识别异常放电区域。相较于单纯依赖经验判断，它在局放排查中的优势主要体现在几个方面: 支持安全距离外检测，适合高压、高位或不便接近的设备。 能够在较短时间内对一片区域进行快速扫描，提高排查效率。 可将异常声源位置可视化，帮助人员更快确认疑似故障点。 适合与既有巡检流程结合，先筛查、后复核，提升整体工作节奏。 对于电力巡检来说，声学成像仪并不是孤立存在的检测手段，而是一个能把“发现异常”和“定位异常”串起来的高效工具。 巡检人员使 用兆华 CRYSOUND 声像仪，可在安全距离外更直观地发现并定位可疑局放点。 变电站中的典型应用场景 在变电站环境中，局放风险往往集中在绝缘、连接和封闭结构的关键部位。以下几个场景是声学成像仪的典型应用点。 1. 开关柜 开关柜内部空间封闭，柜内异常放电不容易直接观察。声学成像仪可通过观察口或检修口对柜内异常进行快速排查，帮助巡检人员确认是否存在局放以及大致放电区域。 开关柜局部放电检测案例图，声学成像结果可帮助巡检人员更快锁定异常位置。 2. 导线与连接部位 变电站导线和连接结构较多，一些微弱悬浮放电或接触异常在日常巡查中并不容易直接发现。声学成像仪能够帮助人员快速识别弱放电信号，缩短异常点确认时间。 对导线和连接结构进行远距离扫描，有助于更早发现微弱异常。 3. 高压室绝缘子 高压室环境对人员安全距离要求高。使用手持式声学成像仪，巡检人员可以在不贴近设备的情况下完成检测，在兼顾安全性的同时提高排查效率。 高压室绝缘子局部放电检测案例图，可在安全距离外更直观地识别异常放电点。 4. 穿墙绝缘子 穿墙绝缘子和类似部件一旦出现沿面放电，往往意味着运行状态已经出现风险。声学成像仪可以帮助团队快速锁定可疑区域，为后续停电检修或专项复核提供依据。 对于高压室绝缘子和穿墙绝缘子，安全距离外定位异常尤为重要。 配电系统中的典型应用场景 相比变电站，配电系统更强调线路分布广、终端连接多和现场环境复杂。声学成像仪在以下场景同样具有很强的应用价值。 1. 悬式绝缘子 配网线路中的绝缘子一旦出现异常放电，早期往往并不容易被发现。借助声学成像仪，巡检人员可以在较远距离内对可疑点做出初步判断，减少盲目排查。 悬式绝缘子局部放电检测案例图，可在远距离条件下更直观地识别异常放电位置。 2. 电缆分接箱 T 型接头、母排连接和多回路结构使得电缆分接箱成为局放隐患较集中的区域。利用声学成像进行排查，可以更直观地锁定异常连接位置，帮助团队减少反复开盖和重复确认。 电缆分接箱局部放电检测案例图，可更直观地定位连接部位的异常放电点。 3. 跌落式熔断器 熔断器缺陷不仅会带来局放风险，也可能影响保护功能的可靠性。对于这类设备，声学成像仪能够帮助巡检人员在常规巡检中更快筛出可疑异常点。 跌落式刀闸局部放电检测案例图，可帮助巡检人员更快识别沿面异常放电位置。 4. 支撑绝缘子 支撑绝缘子一旦发生持续局部放电，会逐步影响其绝缘性能。声学成像仪检测距离远、操作直观，适合在复杂现场中开展快速检查。 在配电终端和绝缘支撑部位，声学成像可帮助团队更快收敛故障范围。 为什么声学成像适合电力系统局放排查 从巡检组织方式来看，局放排查最需要解决的并不是“单点精测”本身，而是如何在大范围设备中先把问题找出来。声学成像仪之所以适合电力系统应用，核心在于它能够把以下几件事结合起来: 远距离作业，降低高压场景近距离接触的压力。 快速扫描，提高巡检和专项排查效率。 可视化定位，帮助团队更快沟通和复核异常点。 适配多种电力设备场景，应用范围较广。 便于纳入既有巡检流程，作为前端筛查与定位工具使用。 结语 局部放电对电力系统安全性和可靠性的影响，往往体现在长期运行中的累积风险。对于变电站和配电系统来说，越早发现异常，越有利于后续维护和风险控制。声学成像仪的价值，就在于帮助巡检团队更快、更直观地把异常点找出来，让局放排查从“凭经验找问题”逐步转向“更高效地定位问题”。 FAQ 1. 声学成像仪是否适合变电站日常巡检使用？ 适合。它尤其适用于需要快速筛查、保持安全距离、又希望尽快锁定可疑放电点的场景，可作为日常巡检和专项排查中的高效工具。 2. 声学成像仪能否检测较弱的局部放电信号？ 在实际应用中，声学成像仪对微弱异常放电具有较好的现场识别价值，尤其适合帮助团队尽早发现肉眼难以察觉的可疑异常。 3. 它是否只能用于开关柜场景？ 不是。除了开关柜，导线、绝缘子、电缆分接箱、熔断器等配电和变电场景中的关键部位，也都可以作为局放排查对象。 4. 声学成像仪是否可以替代所有局放检测方法？ 不能简单理解为完全替代。更合适的定位是把它作为快速筛查和定位工具，与现场复核、专业检测和后续检修流程协同使用。

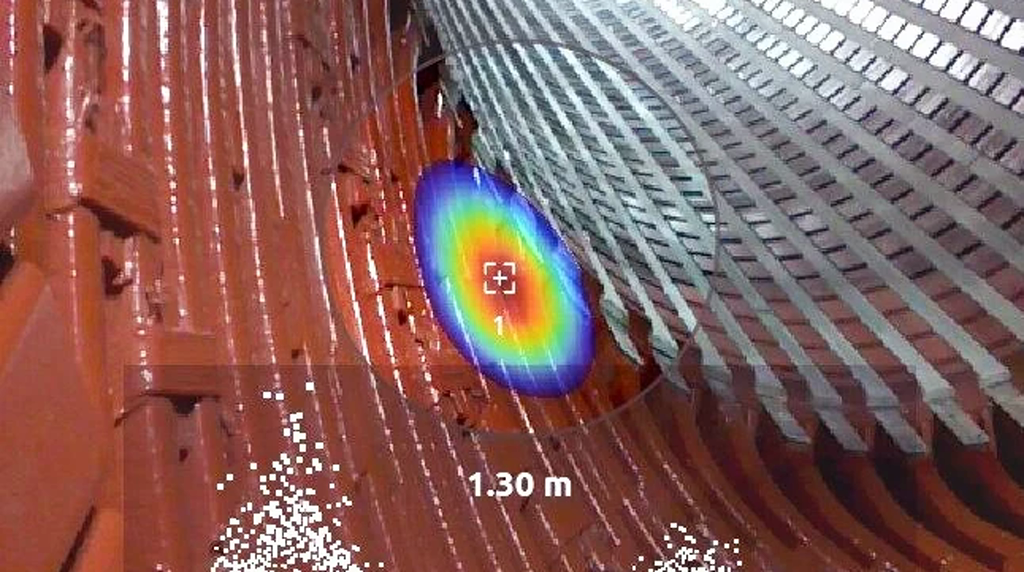

作者：兆华官网内容团队｜发电设备质检测试应用 在发电机生产过程中的质检测试环节，局部放电并不是一个可以被轻描淡写带过的信号。它往往直接关系到绝缘状态判断、产品一致性验证，以及设备是否具备进一步进入出厂流程的基础条件。 因此，当发电机测试中出现局部放电现象时，真正重要的问题不是“有没有测到局放”本身，而是如何判断这一现象是否处于合理范围、是否提示了绝缘缺陷、以及下一步应该如何更高效地定位和分析异常来源。 为什么局部放电是发电机质检测试中的关键指标 在发电机生产和出厂测试中，局部放电通常被视为判断绝缘系统状态的重要参考信号。即使某些放电现象并不一定会立刻导致失效，它也可能反映出绝缘结构、材料状态或装配工艺中存在潜在问题。 对于质检团队来说，局部放电测试的意义并不只是形成一项记录数据，而是帮助识别产品是否存在影响可靠性的风险因素。如果异常局放被遗漏，后续带来的问题可能会转移到现场运行阶段，增加返工、售后和质量追溯压力。 局部放电可作为绝缘状态判断的重要依据 异常局放可能提示材料、结构或工艺问题 越早在质检阶段识别问题，后续处理成本越低 局放测试结果会直接影响出厂质量判定 在发电机生产质检阶段，局部放电测试常被用于评估绝缘系统状态与产品质量风险。 测试中发现局部放电后，应如何理解和处理 当发电机质检测试中发现局部放电后，处理思路不应停留在“异常已记录”。更关键的是判断该放电是否处于可接受范围，是否存在持续增强迹象，以及它更可能对应哪一类绝缘或结构问题。 在生产测试场景中，比较稳定的处理路径通常包括以下几个环节： 先确认测试条件和测试方法是否一致，排除干扰因素。 结合局放强度、分布特征和历史测试结果进行初步判断。 分析异常更可能与绝缘结构、工艺缺陷还是局部部件问题相关。 通过更直观的定位手段缩小可疑区域。 根据测试结果决定是否需要复测、返修或进一步拆检分析。 这样做的目的，是把一条“发现了局放”的测试结论，进一步转化成能够支持质量判定和工艺改进的依据。 声学成像如何帮助发电机质检团队更快定位异常 在发电机生产测试中，声学成像的价值主要体现在更快定位可疑放电点。相比只依赖数据判断或逐点排查，声学成像能够把异常超声信号以更直观的方式呈现出来，帮助测试人员更快缩小问题范围。 对于质检团队来说，这种能力的意义不只是“看见异常”，更在于提升测试后的分析效率。特别是在需要判断异常更可能来自悬浮放电、沿面放电或局部绝缘问题时，更快的定位能力有助于后续复测、返工和原因分析。 声学成像可帮助质检人员在测试后更快定位可疑放电区域，提升异常分析效率。 帮助更快识别可疑放电点位 缩短从异常发现到原因分析之间的时间 为复测、返修和工艺排查提供更清晰依据 提升发电机质检测试环节的整体效率 为什么“更早定位”有助于提高出厂质量控制水平 在生产流程中，越早定位局部放电异常，越有利于将问题拦截在质检阶段，而不是把风险带到后续出厂或运行环节。更早掌握异常位置和可能原因，能够帮助团队更快判断是继续测试、安排返修，还是进一步深入分析。 从质量控制角度看，局部放电测试并不是一项孤立动作，它关系到产品一致性、交付风险和质量闭环效率。对发电机制造企业来说，更快、更直观地定位异常，有助于提升整体测试效率，也有助于减少后续质量问题外溢。 更早定位异常点，有助于把质量风险尽量拦截在发电机出厂前的质检测试阶段。 结语 对于发电机生产过程中的质检测试来说，局部放电不是一个孤立的异常信号，而是一项与绝缘状态判断、质量控制和出厂风险管理密切相关的重要指标。真正有价值的，不只是“测到局放”，而是能否更快判断问题是否可接受、异常来自哪里、以及下一步该如何处理。 在这一过程中，声学成像能够帮助质检团队更快定位可疑放电区域，提升测试后的分析效率，并为复测、返修和工艺优化提供更清晰的依据。如果你希望结合具体测试流程评估声学成像在发电机质检中的应用，欢迎联系兆华团队获取进一步建议。 FAQ 发电机质检测试中出现局部放电，就一定说明产品不合格吗？ 不一定。关键在于局放强度、分布特征、测试条件和企业判定标准。真正需要关注的是该异常是否提示了绝缘系统存在不可接受的风险。 为什么局部放电测试对发电机出厂质量控制很重要？ 因为它能够帮助团队在出厂前识别绝缘状态相关风险，把潜在问题尽量拦截在生产测试阶段，而不是转移到后续运行环节。 声学成像在发电机质检场景中的核心价值是什么？ 它的核心价值在于帮助测试人员更快定位可疑放电区域，从而提升测试后的分析、复测和返修决策效率。 声学成像适合帮助识别哪些放电问题？ 它可帮助识别与悬浮放电、沿面放电等相关的异常超声活动，并为进一步分析异常来源提供更直观的定位依据。
