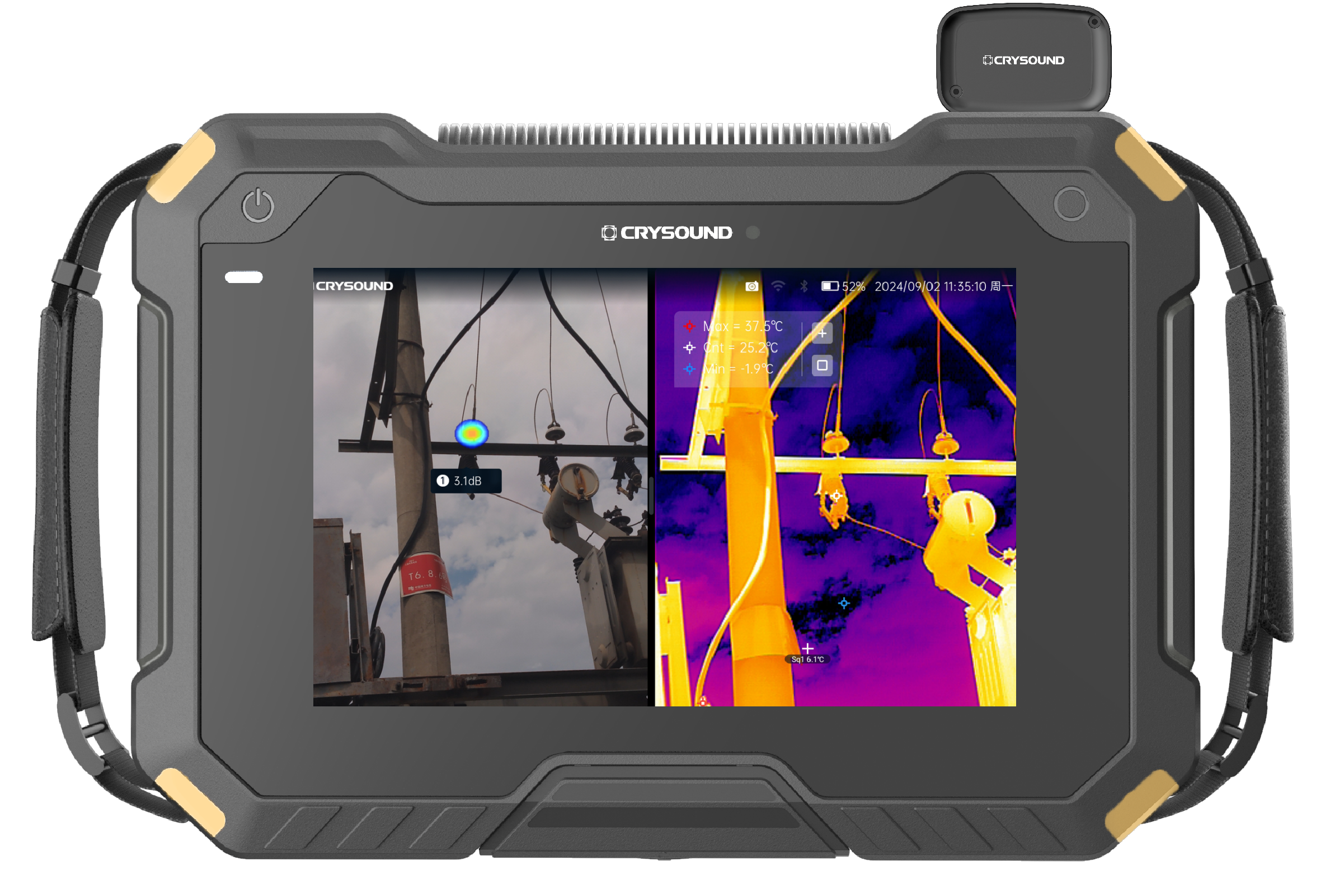

在变电站和配电系统中，局部放电并不总是以“明显故障”的形式出现。很多时候，它先表现为绝缘老化、连接部位异常、器件表面沿面放电或微弱悬浮放电。如果这类早期异常不能被及时识别，后续就可能演变为更严重的绝缘失效、设备停运甚至安全事故。 对于电气运维团队来说，真正的难点不只是“是否存在局放”，而是如何在设备多、距离远、带电风险高、干扰复杂的现场条件下，尽快把异常点找出来。声学成像仪的价值，正是在这一环节体现出来: 它能够帮助巡检人员在安全距离外快速发现和定位可疑局放点，提高排查效率和判断直观性。 一、为什么局部放电排查是电力系统中的高频难题 无论是变电站一次设备，还是配电线路与终端连接部位，局部放电都具有“早期弱、分布散、隐藏深”的特点。实际工作中，团队经常会遇到以下情况: 设备类型多，开关柜、绝缘子、母排、电缆连接点等都可能成为异常源。 不少部位带电运行，人员无法轻易近距离接触。 放电初期信号弱，肉眼和常规巡查难以及时识别。 异常位置确认耗时，后续复核和处理效率容易被拖慢。 这意味着，局放检测并不是单纯“有没有问题”的判断题，而更像是一项对定位效率、现场安全和经验判断都要求较高的综合工作。 设备密集、点位分散、风险隐蔽，是电力系统局部放电排查中的典型挑战。 二、传统方法为什么容易漏掉早期局放 传统巡检通常依赖人工经验、定点检测和阶段性排查。对于已经比较明显的异常，这些方法依然有价值，但在早期局放场景里往往存在局限: 点检覆盖范围有限，难以快速筛查大范围设备。 对弱放电和间歇性异常不够敏感，容易错过早期征兆。 高压或高位设备检测条件受限，靠近操作存在安全压力。 即使发现异常，也往往还需要花时间二次确认具体位置。 因此，现场真正需要的是一种既能远距离工作，又能把异常“指给人看”的工具，帮助团队先把可疑点快速收敛，再开展后续分析和处理。 依赖传统人工经验和定点检查时，早期弱放电异常往往不容易被及时发现。 三、声学成像仪如何帮助巡检人员快速定位局放点 声学成像仪通过采集并可视化超声信号，让巡检人员能够在复杂现场中更直观地识别异常放电区域。相较于单纯依赖经验判断，它在局放排查中的优势主要体现在几个方面: 支持安全距离外检测，适合高压、高位或不便接近的设备。 能够在较短时间内对一片区域进行快速扫描，提高排查效率。 可将异常声源位置可视化，帮助人员更快确认疑似故障点。 适合与既有巡检流程结合，先筛查、后复核，提升整体工作节奏。 对于电力巡检来说，声学成像仪并不是孤立存在的检测手段，而是一个能把“发现异常”和“定位异常”串起来的高效工具。 巡检人员使用兆华 CRYSOUND 声像仪，可在安全距离外更直观地发现并定位可疑局放点。 四、变电站中的典型应用场景 在变电站环境中，局放风险往往集中在绝缘、连接和封闭结构的关键部位。以下几个场景是声学成像仪的典型应用点。 1. 开关柜 开关柜内部空间封闭，柜内异常放电不容易直接观察。声学成像仪可通过观察口或检修口对柜内异常进行快速排查，帮助巡检人员确认是否存在局放以及大致放电区域。 开关柜局部放电检测案例图，声学成像结果可帮助巡检人员更快锁定异常位置。 2. 导线与连接部位 变电站导线和连接结构较多，一些微弱悬浮放电或接触异常在日常巡查中并不容易直接发现。声学成像仪能够帮助人员快速识别弱放电信号，缩短异常点确认时间。 对导线和连接结构进行远距离扫描，有助于更早发现微弱异常。 3. 高压室绝缘子 高压室环境对人员安全距离要求高。使用手持式声学成像仪，巡检人员可以在不贴近设备的情况下完成检测，在兼顾安全性的同时提高排查效率。高压室绝缘子局部放电检测案例图，可在安全距离外更直观地识别异常放电点。 4. 穿墙绝缘子 穿墙绝缘子和类似部件一旦出现沿面放电，往往意味着运行状态已经出现风险。声学成像仪可以帮助团队快速锁定可疑区域，为后续停电检修或专项复核提供依据。 对于高压室绝缘子和穿墙绝缘子，安全距离外定位异常尤为重要。 五、配电系统中的典型应用场景 相比变电站，配电系统更强调线路分布广、终端连接多和现场环境复杂。声学成像仪在以下场景同样具有很强的应用价值。 1. 悬式绝缘子 配网线路中的绝缘子一旦出现异常放电，早期往往并不容易被发现。借助声学成像仪，巡检人员可以在较远距离内对可疑点做出初步判断，减少盲目排查。 悬式绝缘子局部放电检测案例图，可在远距离条件下更直观地识别异常放电位置。 2. 电缆分接箱 T 型接头、母排连接和多回路结构使得电缆分接箱成为局放隐患较集中的区域。利用声学成像进行排查，可以更直观地锁定异常连接位置，帮助团队减少反复开盖和重复确认。电缆分接箱局部放电检测案例图，可更直观地定位连接部位的异常放电点。 3. 跌落式熔断器 熔断器缺陷不仅会带来局放风险，也可能影响保护功能的可靠性。对于这类设备，声学成像仪能够帮助巡检人员在常规巡检中更快筛出可疑异常点。跌落式刀闸局部放电检测案例图，可帮助巡检人员更快识别沿面异常放电位置。 4. 支撑绝缘子 支撑绝缘子一旦发生持续局部放电，会逐步影响其绝缘性能。声学成像仪检测距离远、操作直观，适合在复杂现场中开展快速检查。 在配电终端和绝缘支撑部位，声学成像可帮助团队更快收敛故障范围。 六、为什么声学成像适合电力系统局放排查 从巡检组织方式来看，局放排查最需要解决的并不是“单点精测”本身，而是如何在大范围设备中先把问题找出来。声学成像仪之所以适合电力系统应用，核心在于它能够把以下几件事结合起来: 远距离作业，降低高压场景近距离接触的压力。 快速扫描，提高巡检和专项排查效率。 可视化定位，帮助团队更快沟通和复核异常点。 适配多种电力设备场景，应用范围较广。 便于纳入既有巡检流程，作为前端筛查与定位工具使用。 结语 局部放电对电力系统安全性和可靠性的影响，往往体现在长期运行中的累积风险。对于变电站和配电系统来说，越早发现异常，越有利于后续维护和风险控制。声学成像仪的价值，就在于帮助巡检团队更快、更直观地把异常点找出来，让局放排查从“凭经验找问题”逐步转向“更高效地定位问题”。 FAQ 1. 声学成像仪是否适合变电站日常巡检使用？ 适合。它尤其适用于需要快速筛查、保持安全距离、又希望尽快锁定可疑放电点的场景，可作为日常巡检和专项排查中的高效工具。 2. 声学成像仪能否检测较弱的局部放电信号？ 在实际应用中，声学成像仪对微弱异常放电具有较好的现场识别价值，尤其适合帮助团队尽早发现肉眼难以察觉的可疑异常。 3. 它是否只能用于开关柜场景？ 不是。除了开关柜，导线、绝缘子、电缆分接箱、熔断器等配电和变电场景中的关键部位，也都可以作为局放排查对象。 4. 声学成像仪是否可以替代所有局放检测方法？ 不能简单理解为完全替代。更合适的定位是把它作为快速筛查和定位工具，与现场复核、专业检测和后续检修流程协同使用。
