QuickRadio 校频与蓝牙性能测试流程

一个面向量产与实验室团队的实用、可复用的工作流程——涵盖校准、射频测量、数据判定，以及自动生成报告。

校频和蓝牙性能测试

• 校频

校频的目标是把被测件的载波频偏调整到可接受范围，并将校准参数写入设备，保证断电重启后仍然生效。

校频可解决晶振 / 参考时钟偏差，收敛频偏至目标范围，避免频偏、频漂引发的掉包、通信距离下降、设备互通问题，保障量产一致性。

• 蓝牙性能测试

蓝牙性能测试验证发射功率、频偏、接收灵敏度等指标，决定设备连接能力与抗干扰性。研发阶段可以定位瓶颈，量产阶段可以把控良率、追溯数据，实现设备从 “能连” 到 “连得稳、连得远” 的升级。

量产阶段基于成本、效率和风险控制三个方面的考虑，主要测试三个测试项：

• 输出功率：直接影响连接距离，也决定量产一致性。
• 初始载波容限：衡量载波频率误差是否合规，是设备互通性和稳定性的基础，可用于复核校频效果。
• 单时隙灵敏度：弱信号接收能力，是“复杂环境/远距离是否稳定”的关键指标之一。

测试系统：QuickRadio + MT8852B 蓝牙测试仪

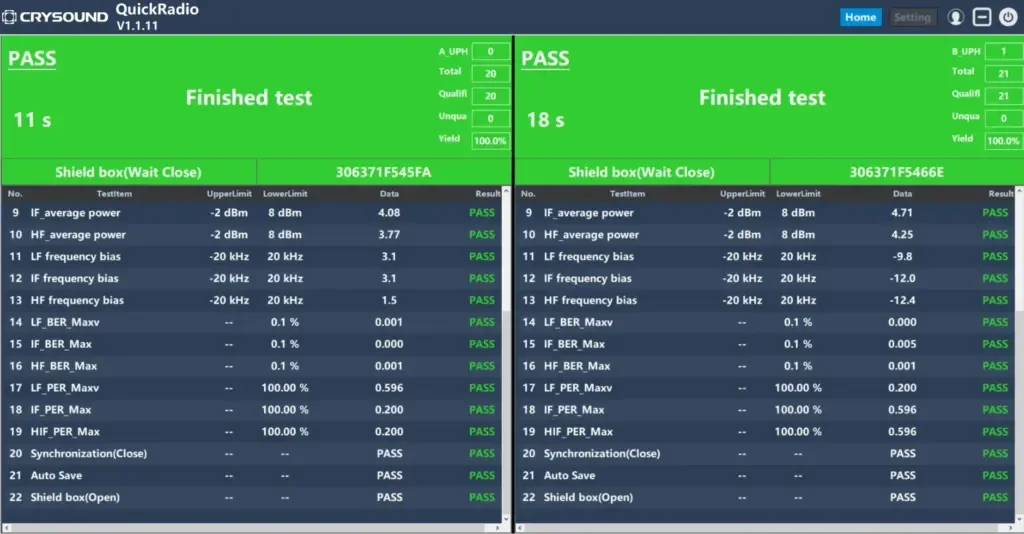

QuickRadio 提供了一个强大的平台，能够同时测试射频前端交互，并验证直流、数字、模拟和射频仪器。‍

QuickRadio 支持多种预配置的序列模板，便于定制射频（RF）、充电盒和治具控制的测试工作流程。其创新的用户界面具有高度适应性，允许无缝定制，以满足不同用户在组织中的需求。这确保了专家用户与操作技术人员能够高效协作，从而提升整体效率和生产力。

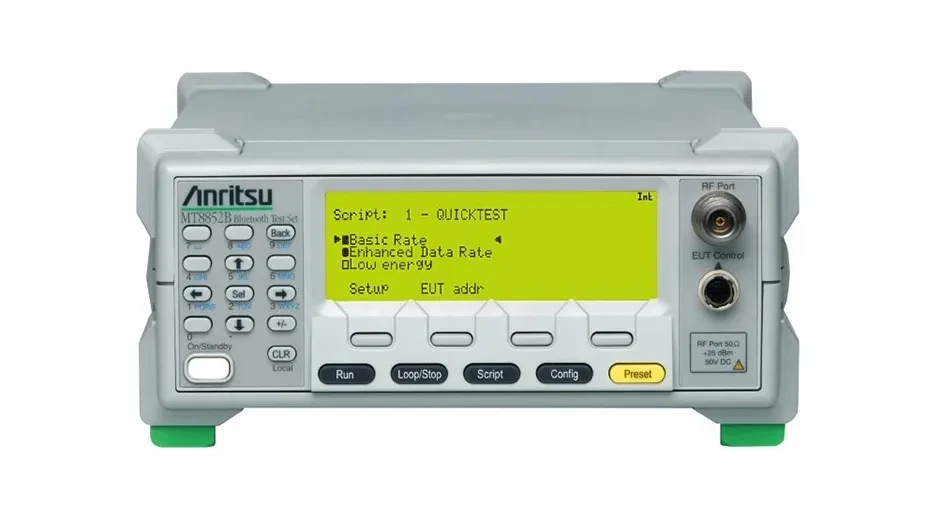

安立 MT8852B 蓝牙测试仪是市场领先的射频测量仪器，可用于集各种蓝牙产品的研发验证和生产测试。它支持Basic Rate(BR)、Enhanced Data Rate(EDR)和Low Energy (LE)测量，包括蓝牙射频测试规范要求的发射功率、频率、调制和接收机灵敏度。

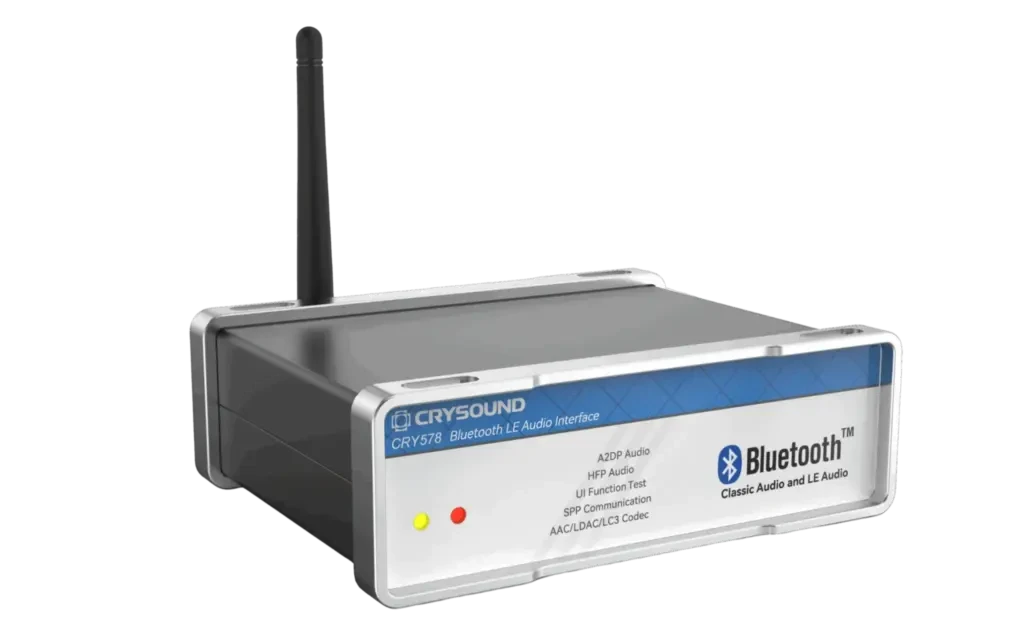

测试对象：CRY578 Bluetooth LE Audio Interface

CRY578 Bluetooth LE Audio Interface 是一款专为蓝牙音频和用户界面测试设计的蓝牙设备。它升级到了蓝牙v5.4，并支持LE音频功能。它适用于研发实验室和生产线测试。它可以与CRY6151B音频分析仪配合使用，也可以作为独立模块与其他测试设备结合使用。用户可以通过Sonolab软件或独立的CRY578工具软件控制CRY578蓝牙LE音频接口，用于搜索、配对、连接、播放音频和录音等。

测试流程

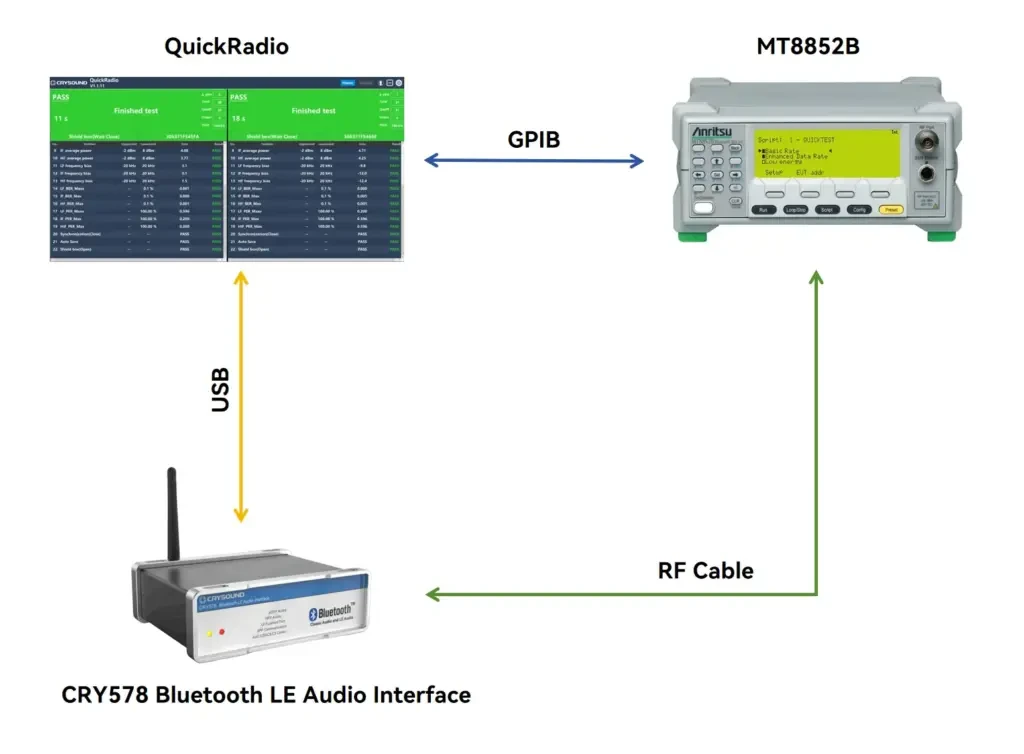

搭建测试环境

• PC ↔ MT8852B（控制链路）：QuickRadio 控制测试仪、启动脚本、读取结果。
• PC ↔ CRY578（控制链路）：切换 CRY578 模式、写入校准值、读取状态/版本等。
• MT8852B ↔ CRY578（RF 链路）：采用有线连接（DUT 射频口 → 线缆 → 测试仪 RF Port），以获得更好的重复性与可追溯性。

控制蓝牙测试仪和被测件进入校准模式

• MT8852B 进入CW模式

校频阶段需要稳定测量频偏。QuickRadio 会将 MT8852B 切换到适用于校频的测量配置，并加载频点等参数。

• CRY578 进入单频信号发射模式

CRY578 进入单频发射（固定信道、固定功率档、持续/准持续发射），以便测试仪稳定读取频偏。

寻找和修改校准值

• 寻找校准值的方法

QuickRadio 支持将“测频偏 → 调整 trim → 复测”脚本化，常用二分法，稳健收敛，适合量产一致性。

• 修改校准值的方法

临时修改 + 测试时使用（运行态生效）

固化烧录 + 重启复测（写入 NVM/Flash，断电重启仍生效）

测试射频性能

• MT8852B 进入经典蓝牙测试模式

校频完成后将 MT8852B 切换到 BR/EDR 测试配置，准备执行经典蓝牙测试。

• CRY578进入DUT模式

CRY578 进入 DUT 模式后配合测试仪完成发射/接收测试动作，QuickRadio 记录模式切换、脚本执行与结果。

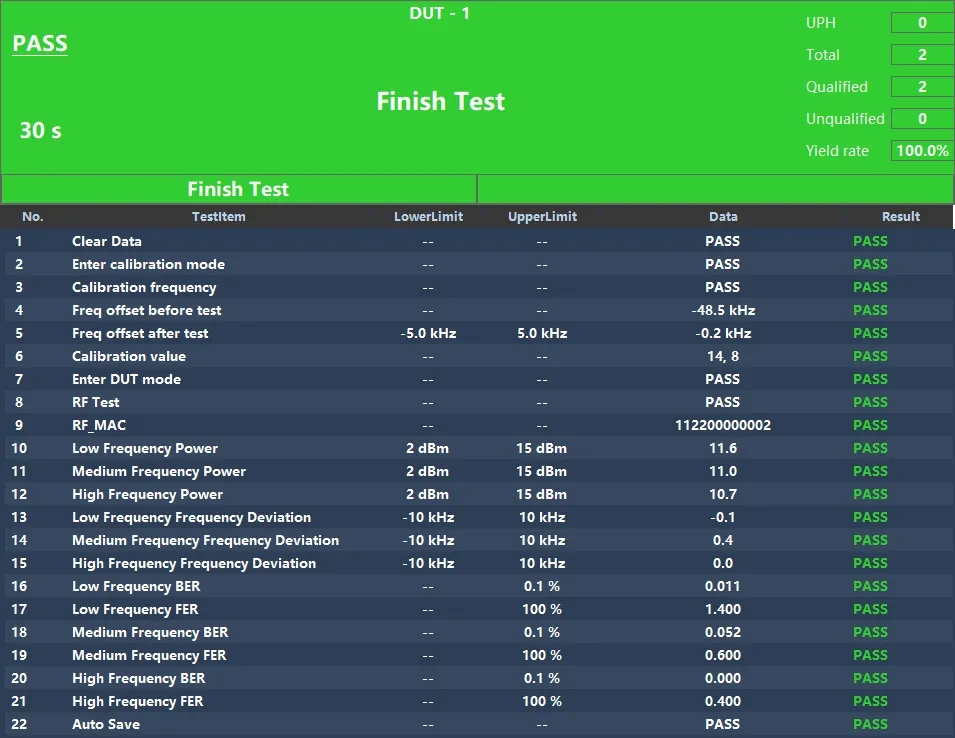

测试结果

QuickRadio 会按序列顺序执行并自动判定：

• 模式切换：进入校准模式、校频脚本启动
• 校频阶段：校准前频偏 → 校准后频偏 → 频偏校准值写入（并显示写入/执行成功）
• 模式切换：进入 DUT 模式、RF 脚本启动
• 三大项结果：
  • 输出功率（多信道点）
  • 频率误差/载波容限（多信道点）
  • 灵敏度相关统计（以 BER/FER 等形式呈现）

同时，界面右上角提供 UPH/良率等统计，适合产线对节拍与良率进行实时监控。

保存数据

QuickRadio 支持测试数据自动保存，便于研发分析与量产追溯，典型保存内容包括：

• 设备信息（序列号/条码、时间戳、版本信息）
• 校频信息（校准前后对比、最终校准值、收敛状态）
• RF 测试结果（三大项数据与判定）
• 运行日志（关键命令、状态切换记录）

数据格式可按项目需要输出为表格或其他格式，并可扩展对接 MES系统。

结语

• QuickRadio 可以将校频与射频测试流程化与标准化，支持PCBA、成品等蓝牙设备的自动化测试。
• QuickRadio 支持 高通、BES、瑞昱、博通、蓝讯、杰理等芯片平台；兼容 安立 MT8852B、安捷伦 N4010A、R&S CMW500、R&S CMW100 等蓝牙测试仪，为客户提供多种选择。
