空间音频测试方案
基于三轴电机旋转台的空间音频测试系统 ，支持对空间音频功能进行稳定、快速地测试。
概述
随着消费者对沉浸式体验的需求持续增长，空间音频逐渐成为各类音频设备的重要卖点。如何在量产环节实现产品空间音频功能的高效、稳定、客观测量，成为了行业普遍面临的挑战。
兆华电子提供了一套基于三轴电机旋转台的空间音频测试系统 ，支持对空间音频功能进行稳定、快速地测试。屏蔽箱中通过CRY576蓝牙适配器与耳机连接进行IMU数据读取分析。该测试系统为空间音频的测试提供了一种客观的检测指标，为产品的空间音频一致性提供了有效保障。

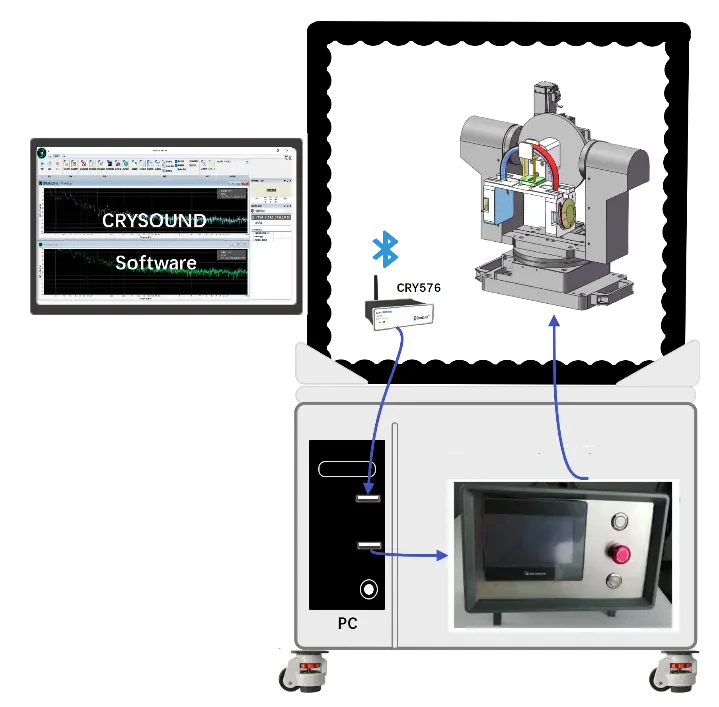

系统框图
->上位机操控蓝牙Dongle，连接被测件并发送打开空间音频指令
->上位机或手动操控转台转动到目标姿态
->上位机指挥蓝牙Dongle发送指令给被测件，获取IMU数据
->上位机分析IMU数据输出测试结果
方案优势
- 高精度运动模拟

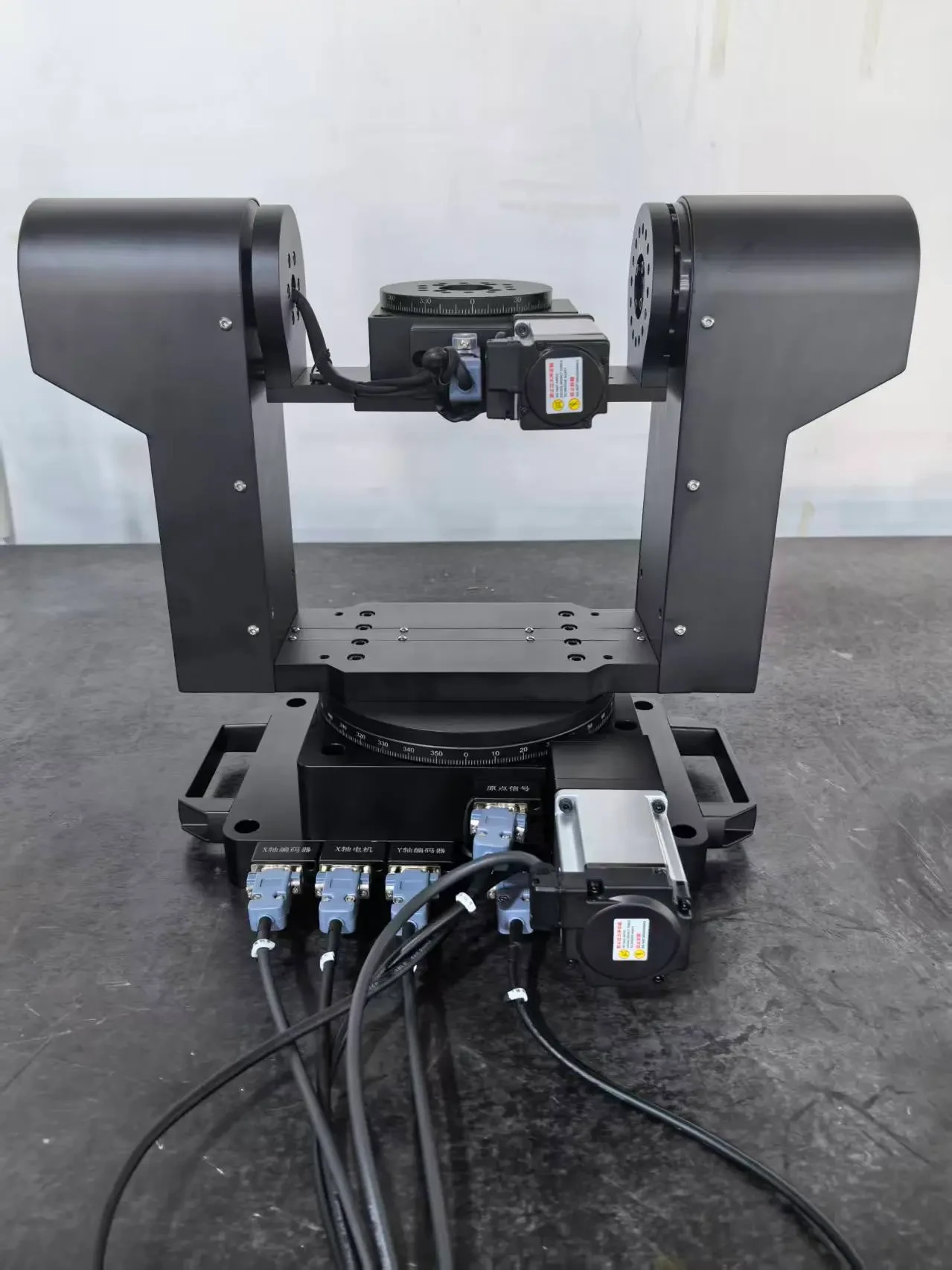

采用伺服电机驱动三轴旋转台，可实现重复定位精度±0.05°，确保了每次测试中被测件的移动一致性，提高测试精度 - 兼容性
根据客户实际产品测试需求，兆华电子可提供蓝牙或串口的连接方式。治具可根据耳机形态做定制设计，测试设备兼容多种耳机类型 - 标准量化
将空间音频的测试标准进行量化，通过分析IMU数据来检测被测件空间音频功能，降低了主观性
| IMU测试 | 左转陀螺仪坐标数据 |
| 右转陀螺仪坐标数据 | |
| 抬头陀螺仪坐标数据 | |
| 低头陀螺仪坐标数据 | |
| 左扭头陀螺仪坐标数据 | |
| 右扭头陀螺仪坐标数据 |
系统设备
CRY721C气动屏蔽隔音箱
射频屏蔽性能
0.8～6 GHz>70 dB（空白板测试量）
音频隔离性能
100Hz～125Hz>20dB, 160Hz～250Hz>30dB, 315Hz～400Hz>35dB, 500Hz～800Hz>40dB, Above 1000Hz>45dB (1/3 倍频程)
本底噪音
45 dBA，外界≤80dBA时 (无冲击、强振)
CRY576 蓝牙适配器
蓝牙版本
4.2
蓝牙协议
A2DP Source、HFP Audio Gateway、AVRCP Controller/Target、SPP
编解码器
SBC、apt-X、CVSD、mSBC
