耳机音频测试方案
CRYSOUND提供的一套用于耳机音频测试的贝壳式音频双箱四测解决方案
概述

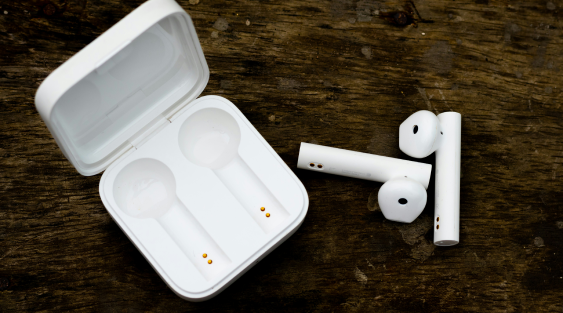

随着蓝牙技术的发展和蓝牙音频设备市场的繁荣，用户对蓝牙耳机的性能要求日益提高。因此，迫切需要一套涵盖所有关键指标的综合测试系统。

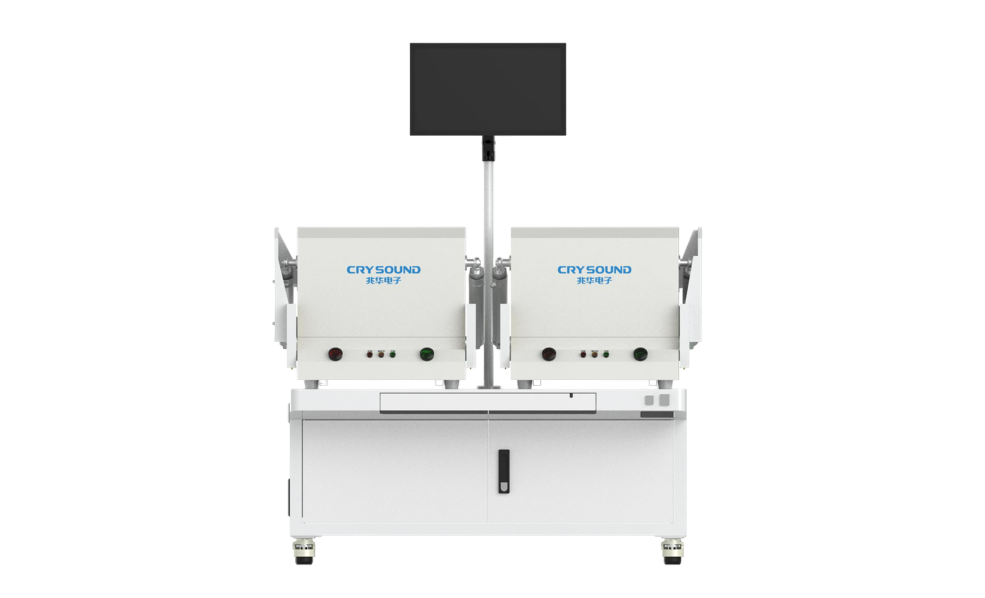

兆华电子提供一套贝壳式双箱四测音频测试系统，可支持四通道并行测试。每个箱子中通过CRY576蓝牙适配器与TWS耳机连接进行SPK和MIC测试。此四测系统因其更高的人员利用率与高效性，而备受青睐。
方案优势
- 兼容性
根据客户实际需求，兆华电子可提供单箱并行双测试和双箱并行四测的耳机音频测试解决方案。治具可根据耳机形态做定制设计，测试设备兼容多种耳机类型。
- 高效
一拖四方案可实现高达450 UPH 的高产量。满足成本效益和产测效率的需求，是产线的最佳解决方案。
系统设备
CRY723气动屏蔽隔音箱
射频屏蔽性能
0.8～4GHz>70dB,4～6GHz>60dB (空白挡板测量)
音频隔离性能
100Hz～300Hz>25dB,300Hz～600Hz>30dB,Above 600Hz>40dB (1/3 倍频程)
本底噪音
40dBA，外界噪声≤80dBA时（无冲击、强振）
CRY725气动屏蔽隔音箱
射频屏蔽性能
0.8~6GHz>70dB(空白挡板测量)
音频隔离性能
100Hz～160Hz>25dB, 200Hz～250Hz>28dB, 315Hz～400Hz>32dB, 500Hz～800Hz>40dB, 1000Hz～4000Hz>53dB, 5000Hz～8000Hz>60dB, 10000Hz～20000Hz>65dB(1/3 倍频程)
本底噪音
30dBA, 外界噪声≤80dBA时 (无冲击、强振)
CRY3602 仿真嘴 内置20W功放，符合ITU-T Rec.P51
最大连续输出声压
200Hz ~ 10kHz：110dB (25mmMRP)；100Hz 至 10kHz：100dB (25mmMRP)
总谐波失真（94dBSPL，25mmMRP）
200Hz ~ 10kHz：< 1.5%，通常< 1%
频率响应
均衡：94dB ±1 dB（100Hz 至 10kHz）
CRY3203-S02 自由场测量传声器套装，1/2 英寸，50mV/Pa
场型
自由场
标称灵敏度
50mV/Pa，-26±1.5dB re 1V/Pa
频率响应
3.15Hz ~ 20kHz±2dB
CRY3401-S01 自由场测量传声器套装，1/4 英寸，15.8mV/Pa
场型
自由场
标称灵敏度
15.8mV/Pa，-36±1.5dB re 1V/Pa
频率响应
4Hz ~ 40kHz±2dB
CRY3711仿真耳 符合IEC60318-4标准
标称灵敏度
12.5mV/Pa，-38±1.5dB re 1V/Pa
频率响应
100Hz ~ 10kHz ±1dB（模拟人耳阻抗）、20Hz ~ 16kHz（耦合腔使用）
动态范围
23dBA ~ 144dB
