安静的电动车，反而更”吵”了？这听起来像是一个悖论——电动车没有了轰鸣的发动机，车内却反而变得更难安静。

事实上，当内燃机的低频掩蔽效应消失后，那些原本被”藏”起来的噪声全部暴露了出来：电机的高频啸叫、逆变器的电磁嗡鸣、齿轮箱的啮合振动、风噪、路噪、甚至座椅的吱嘎声——每一个声音都变得无处遁形。

这不仅是一个舒适性问题。它正在重新定义整个汽车行业对 NVH（噪声、振动与粗糙度）测试的需求。

全球汽车 NVH 测试市场预计将从 2026 年的 35.1 亿美元增长至 2034 年的 57.5 亿美元，年复合增长率 6.4%。而推动这一增长的核心驱动力，正是电动化转型。

第一章：EV 带来了哪些全新的噪声挑战？

1. 频率范围发生根本性转移

传统燃油车的 NVH 工作重心在 20–2000 Hz 的低频段——发动机点火、排气系统、曲轴振动。

新能源汽车则完全不同：

噪声源	典型频率范围	特征
电机电磁噪声	500–5,000 Hz	尖锐的调制音，随转速线性变化
逆变器开关噪声	4,000–10,000+ Hz	高频嗡鸣，与 PWM 频率相关
齿轮箱啮合噪声	800–3,000 Hz	在单级减速器中尤为突出
电池充电器噪声	8,000–20,000 Hz	超声频段，人耳边缘可感知
风噪 / 路噪	200–4,000 Hz	失去发动机掩蔽后高度暴露

关键洞察： EV 的噪声问题从低频转向了中高频（甚至超声波频段），传统的 NVH 测试方法和频率范围可能已经不够用了。

2. 新的噪声源，新的定位难题

在燃油车时代，”发动机就是最大的噪声源”这个假设让问题相对简单。

在电动车上，噪声源变得更加分散、更加复杂：

• 电驱系统：电机 + 逆变器 + 减速器构成一个高度耦合的噪声系统
• 热管理系统：电池冷却泵、冷却风扇在低速行驶时成为主导噪声源
• 再生制动：能量回收时的逆变器工作模式变化产生瞬态噪声
• 结构传递路径：轻量化车身（铝合金、碳纤维）的隔音特性与传统钢结构截然不同

这意味着工程师面临一个核心挑战：在多个分散的、动态变化的噪声源中，如何快速、准确地定位问题根源？

3. 声音品质设计：从”降噪”到”造声”

EV 时代的 NVH 工程不再只是”把噪声降到最低”。

消费者期望的是一种精心设计的声音体验：

• 加速时要有”科技感”但不能刺耳
• 车内要安静，但不能”死寂”到让驾驶者感到不安
• 不同驾驶模式（运动 / 舒适 / 节能）要有差异化的声音反馈

这种”声音设计”（Sound Design）的需求让 NVH 测试从纯粹的工程验证，扩展到了主观音质评估和声音品牌打造。

第二章：为什么声学相机在 EV NVH 中正在成为必需品？

面对 EV 带来的这些新挑战，传统的 NVH 测试工具——单点传声器、加速度计——虽然仍然重要，但已经不足以应对所有场景。

声学相机（Acoustic Camera）正在填补这个空白。

声学相机的核心优势

1. 实时噪声源可视化
传统方法需要在目标物体上密集布置传声器阵列，费时费力。声学相机通过波束成形（Beamforming）技术，用一次拍摄就能生成噪声源热力图，直观显示”哪里在响、有多响”。

典型场景： 一辆 EV 原型车在台架上运行，声学相机对准电驱系统，实时显示 800 Hz 共振主要来自电机右侧——整个定位过程不到 5 分钟。

2. 宽频率覆盖
EV 的噪声从几百赫兹的齿轮啮合到上万赫兹的逆变器开关噪声，频率跨度极大。
以 CRYSOUND CRY8120为例，其 200 个 MEMS 麦克风阵列提供高达 100 kHz 的频率覆盖——不仅覆盖所有可听声噪声，还能捕获超声频段的逆变器噪声和泄漏检测信号。

3. 非接触式测量
EV 的电驱系统高度集成、空间紧凑。声学相机的非接触式测量方式意味着：

• 不需要拆卸任何部件
• 不影响被测系统的工作状态
• 可以在产线上进行快速质检
• 便携性

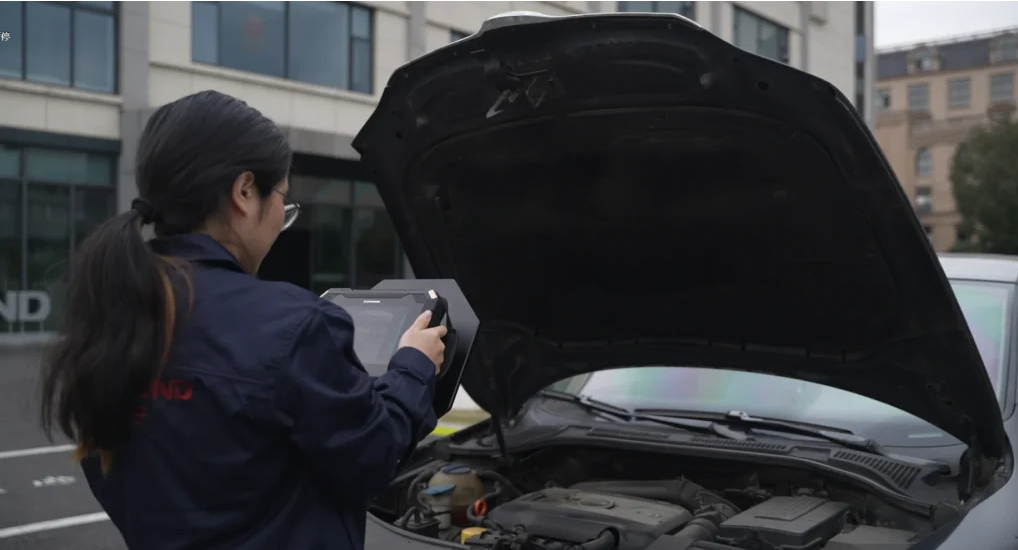

  现代手持式声学相机（如 CRY2620）可以直接带到试车场、生产线，或者客户现场，无需复杂的搭建过程。

EV NVH 中的典型应用场景

场景	应用方式
电驱系统 NVH	定位电机、逆变器、减速器的各阶噪声贡献
Pass-by 噪声测试	车辆通过时的噪声源分布分析
车内异响追踪	定位仪表板、车门、座椅等处的 Squeak & Rattle
产线 EOL 质检	在线快速检测异常噪声，替代人耳判断
风洞 / 半消声室	高精度噪声源定位与声功率分析

真实案例研究：主机厂动态道路测试

客户：中国某知名主机厂（OEM）

地点：主机厂测试中心（内部试验跑道）

目标：在动态驾驶工况下识别车内噪声来源

测试设置（Test Setup）

设备：CRY8500 系列SonoCam Pi 声学相机

测量位置：后排座椅、前排副驾驶座椅

目标区域：左、右 B 柱（后舱区域）

测试模式：波束形成（Beamforming）App

频率范围：3,550 Hz – 7,550 Hz

动态范围：5 dB

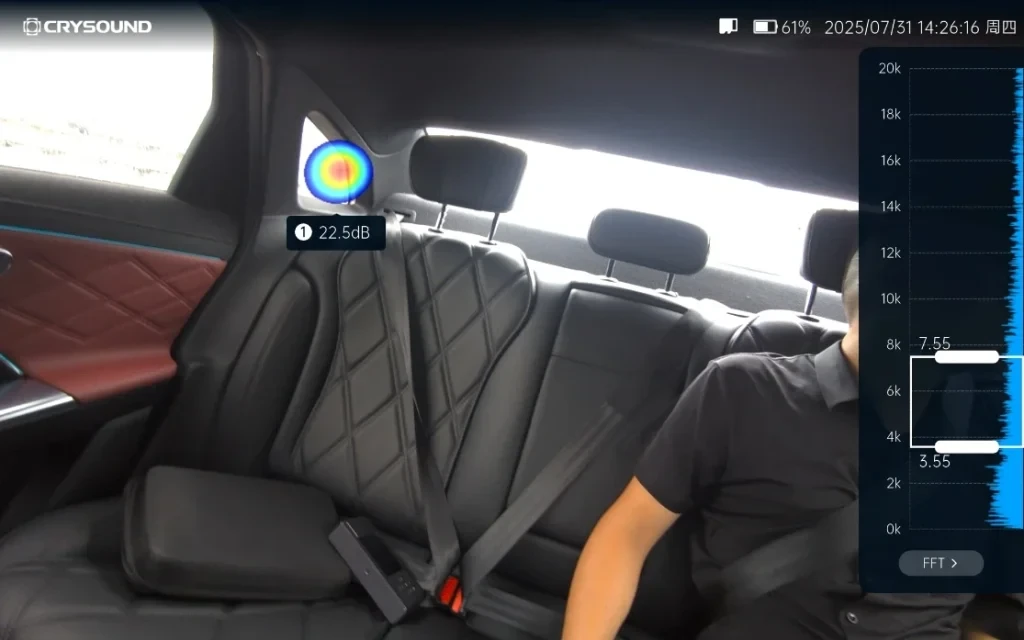

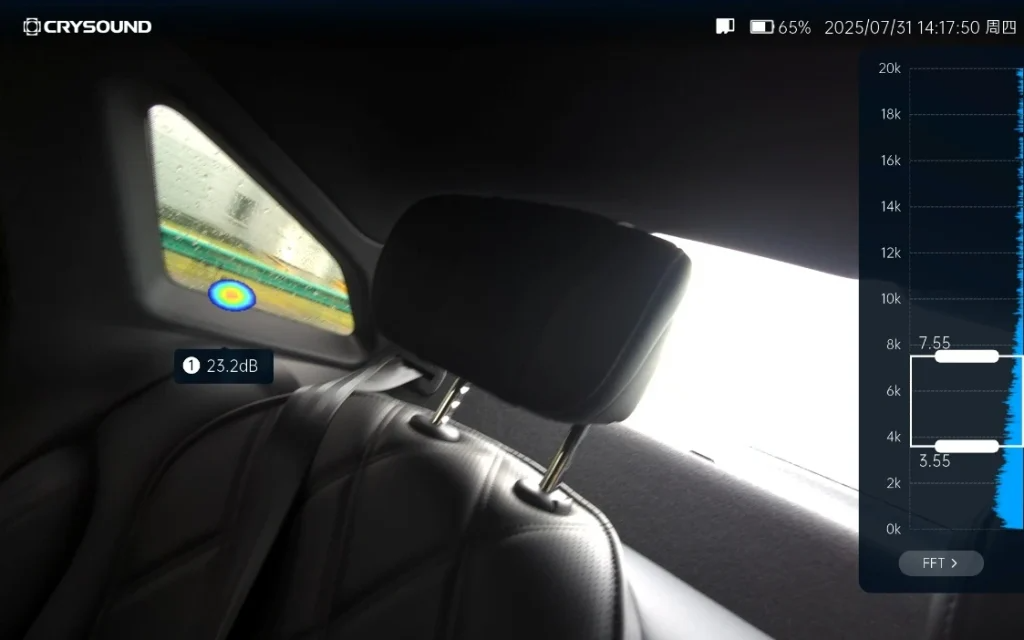

关键结果（Key Results）

SonoCam Pi 在车辆行驶过程中实现了噪声源的实时定位，为主机厂 NVH 工程团队提供了可直接用于改进的有效数据。本次测试证明：

• 动态工况下的实时定位：不同于固定实验室工况，SonoCam Pi 能在试验跑道车辆行驶过程中捕捉噪声分布。
• 精准的频段分析：聚焦 3,550–7,550 Hz（对车内主观感受影响显著的关键频段），工程师能够锁定具体噪声贡献源，而不是仅测量整体声压级（SPL）。
• 快速测试流程：B 柱区域扫描可在数分钟内完成。

第三章：未来趋势——EV NVH 测试的下一步

1. AI 驱动的噪声分类
机器学习正在被引入 NVH 测试流程：自动识别噪声类型、判断是否属于异常、预测潜在质量问题。声学相机采集的高维度数据天然适合 AI 分析。

2. 数字孪生与虚实结合
仿真（CAE）预测噪声性能 → 声学相机实测验证 → 数据回灌优化仿真模型。这种闭环正在成为主流 OEM 的标准流程。

3. 固态电池时代的新挑战
固态电池的机械特性与液态锂电池不同，其振动传递特性和热管理方式都将带来新的 NVH 课题。

4. 更严格的法规
噪声测试是当前增长最快的 NVH 细分市场（CAGR 7.11%），UNECE 正在推进更严格的标准化测试要求，包括室内 Pass-by 测试的规范。

结语：EV 时代，声学测试的价值被重新定义

电动化不是让汽车变安静了——而是让噪声问题变得更复杂、更精细、更有价值。

对于汽车 OEM、Tier 1 供应商和测试服务机构来说，投资正确的 NVH 测试装备不再是”锦上添花”，而是竞争力的基础设施。

声学相机，正在从”好用的辅助工具”变成”不可或缺的标配装备”。

需要了解更多，欢迎填写表单或者拨打热线0571-88225128联系我们。
