A2DP(Advanced Audio Distribution Profile，高级音频分发协议)是我们在使用蓝牙耳机等设备播放音乐时，作为Source端的手机与作为Sink端的耳机之间传输高质量音频数据的协议，也是在蓝牙耳机测试中最重要的一环。

A2DP如何实现音乐的传输？

A2DP协议是经典蓝牙中用于单向传输高质量音频流的核心协议，主要分为音频源（Source）和音频接收端（Sink）两个角色。

A2DP与蓝牙协议栈

如果把 A2DP 看成一条把音乐从一台设备“运送”到另一台设备的高速物流通道，那么下面这张图展示的，就是从“音乐诞生”到“无线发射”的完整分工链路。

最顶层的 Application / Audio Source（或 Audio Sink）相当于音乐的“内容工厂”和“播放器”。在发送端，它负责从系统里拿到 PCM 音频，并把它压缩成 SBC、AAC 等蓝牙支持的格式；在接收端，则把这些码流解码、还原成声音并播放出来。这一层直接决定音质好不好，就像原料和成品的品质，用户能最直观地感受到。

往下一层是 A2DP Profile，可以把它理解成一份“合作协议书”。它规定了谁是音源、谁是接收端，以及双方支持哪些编码格式、采样率和参数。Profile 本身并不搬运任何音频数据，而是确保两端在真正开始传输之前，已经就“用什么格式、怎么传”达成一致。

再往下到 AVDTP，这一层就进入“调度和运输指挥中心”了。AVDTP 负责建立、管理音频流，把播放、暂停、停止这些用户操作，转化为明确的协议流程，并通过媒体通道发送已经编码好的音频数据。可以说，A2DP 能不能顺利跑起来，核心就在这一层。

AVDTP 下面是 L2CAP，它更像是一条标准化的“集装箱运输系统”。无论是音频数据还是控制信息，都会在这里被拆分、封装、重组和复用，然后有序地送往下一层，保证数据在同一条蓝牙链路上稳定、可靠地传输。

最底层的 LMP、Baseband 以及射频部分，则是整个系统的“公路、车辆和无线电”。它们负责设备配对、链路管理以及真正的无线收发，把上面所有层准备好的数据，变成蓝牙空口上的比特流。

从图中自上而下看，A2DP 的协议栈就是一条清晰的下沉链路：越往上，越关注“音乐本身”；越往下，越接近“怎么通过无线把数据送过去”。正是这些层层分工、各司其职，才让我们能够在蓝牙耳机里，听到稳定而连贯的音乐。

如何使用CRY578测试产品的A2DP功能？

CRY578 Bluetooth LE Audio Interface是CRYSOUND最新推出的一款专门用于蓝牙音频和用户界面测试的蓝牙设备，基于蓝牙v5.4协议版本，CRY578可以同步支持经典蓝牙和低功耗蓝牙音频功能，适用于研发实验室和生产线测试。

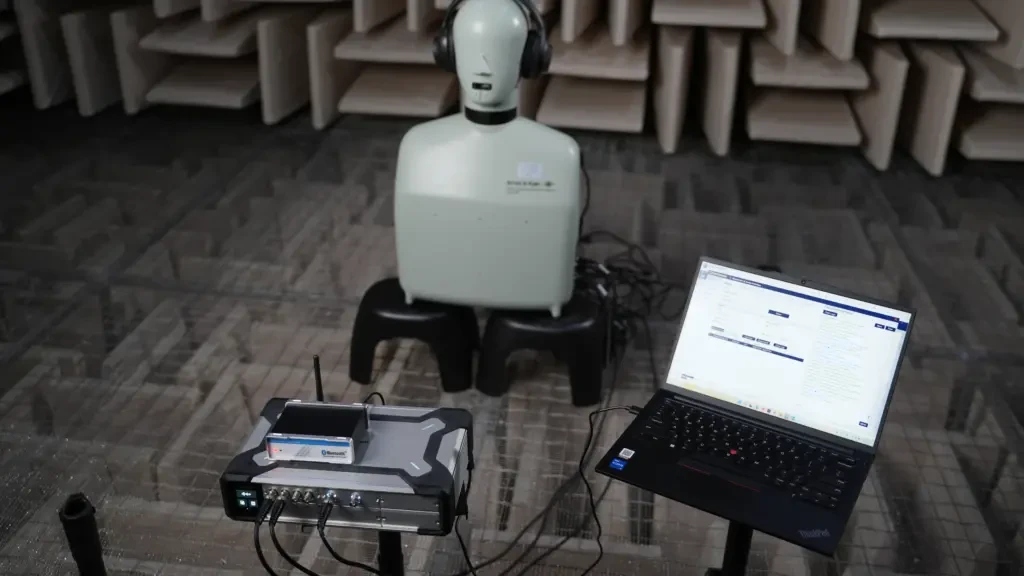

搭建A2DP测试环境

CRYSOUND将会提供整套的蓝牙音频测试方案，包括硬件设备和软件，助力实现A2DP的测试工作。

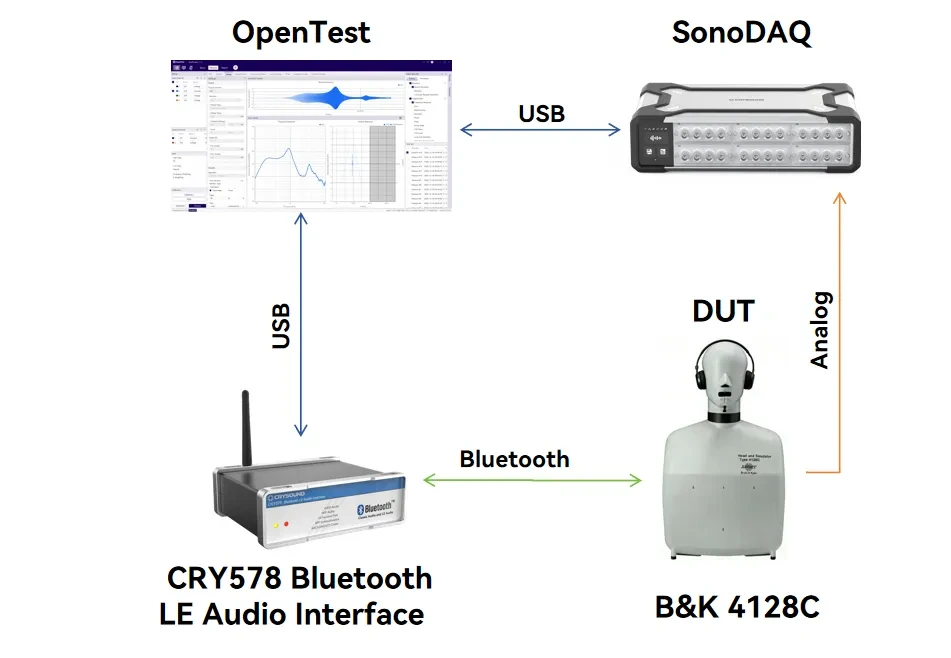

在CRYSOUND蓝牙音频测试系统中：

• CRY578：作为蓝牙Source端，用于实现蓝牙设备搜索、连接和传输音频的主要功能；
• DUT：被测设备作为蓝牙Sink端，接收蓝牙数据并解码播放；
• B&K HATS：模拟人体声学特性，采集音频数据以模拟信号的形式传输给采集卡；
• SonoDAQ+OpenTest ****（https://opentest.com）:实现数据采集与分析，根据测试结果判断DUT性能。

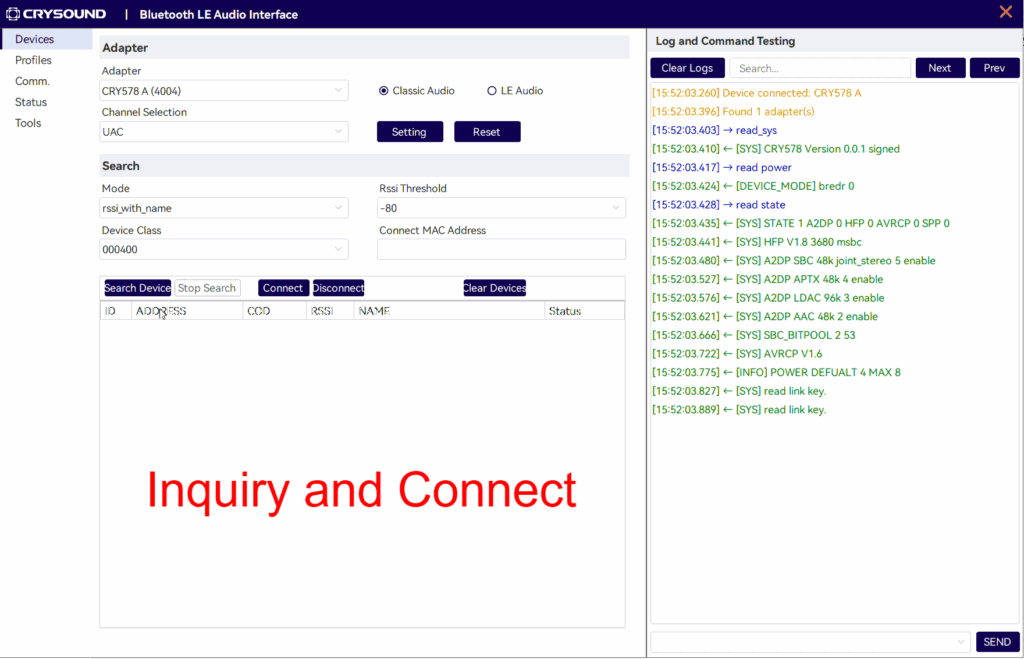

搭配这套系统，您可以通过CRY578的上位机软件BluetoothLEAudioInterface或者串口指令控制CRY578搜索周围的蓝牙设备并进行连接，然后通过上位机播放标准测试音源（如扫频、噪声、失真测试信号），采集 DUT 实际输出的声学信号，并在OpenTest软件中分析频响、失真、信噪比等指标，就能够准确的判断DUT的音频性能。CRY578还支持切换到AAC、LDAC等高品质Codec以及多种采样率来进行测试。

A2DP测试流程

• 建立蓝牙连接：

在测试的开始阶段，要先让CRY578与DUT建立蓝牙连接，此时CRY578 作为 A2DP Source，DUT 作为 A2DP Sink。

连接流程是：蓝牙设备发现与配对—ACL 链路建立—A2DP Profile 建立—Codec 能力协商。

• 上位机发出测试信号：

使用OpenTest、Sonolab等音频测试软件生成标准的单频正弦波或者扫弦信号等，以PCM数据格式将音频数据通过USB的UAC链路下发给CRY578；

• CRY578将数据以蓝牙形式发送：

首先将连续的 PCM 音频数据分帧为固定大小的数据块，并送入编码器（如 SBC、AAC 等）进行压缩，生成编码帧。随后，编码帧按 A2DP 规范进行媒体封装，形成 AVDTP 媒体 PDU。该 PDU 通过 L2CAP 进行分段与复用，经 HCI 接口送入蓝牙控制器，在基带层被封装为 ACL 数据包，并最终通过蓝牙射频链路发射。

• DUT解码播放：

DUT解码过程就是将CRY578执行过的编码过程反过来执行一遍，最终将蓝牙数据包重新还原为PCM数据，在经过DAC转换成模拟信号后通过SPK播放。

• B&K HATS采集：

B&K HATS内置的高精度传声器采集DUT播放的声音，将声音信号转化成模拟信号。

• SonoDAQ+OpenTest 数据处理与分析：

SonoDAQ将模拟信号转化成数字信号传输给OpenTest，OpenTest就可以根据内部的算法对音频数据进行分析，得到被测设备的频响、失真等数据，以此来判断设备的性能是否达到标准。

蓝牙协议分析仪在测试中的妙用

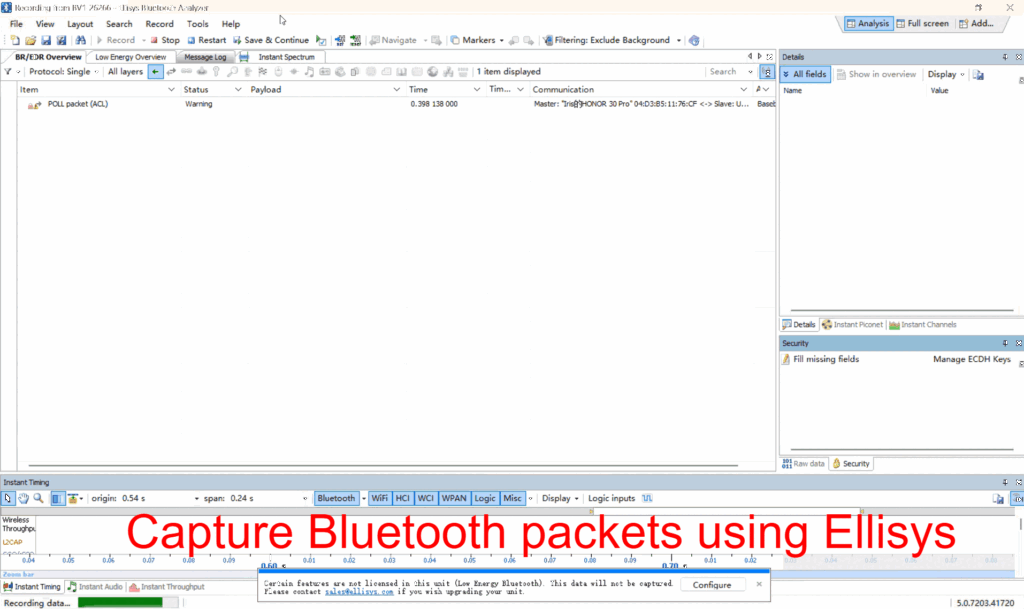

由于测试过程中音频数据经过了多次数模转换、射频传输、声电转换，任意一个环节出现问题都会影响到最终的测试结果。当我们经过初步排查排除了模拟通路和数字通路的问题之后，那问题大概率是发生在蓝牙射频的传输过程中，此时，我们就可以使用蓝牙协议分析仪来定位具体原因。

如果您对蓝牙音频测试感兴趣的话，欢迎您访问CRY578 Bluetooth LE Audio Interface 了解更多信息。
