声学检测阀门内漏

阀门是管道系统的“系统控制核心”，承担启闭、调节、隔离、导向四大功能，实现对流体的精准控制；一旦密封性失效，轻则造成工艺失控与能源浪费，重则可能引发火灾爆炸、中毒或环境污染。

我们围绕阀门内漏应用，面向客户现场最在意的三件事——更少漏检误判、更好定位、更能估算泄漏量——沉淀出一套可执行、可追溯的标准化流程，并在应用中形成闭环落地。

阀门失效的原因？

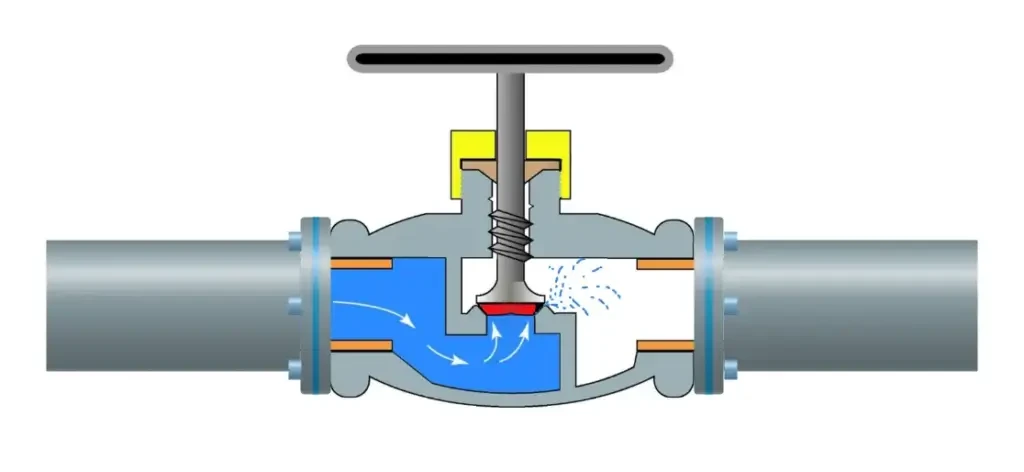

是哪些原因导致阀门内漏呢？我们总结为以下四点：

• 正常磨损：阀门频繁开启、关闭会导致密封面逐渐磨损；同时介质流动对密封面长期冲刷、冲蚀，密封配合变差。
• 介质因素：介质中含硫化物等成分会引发电化学腐蚀；施工残留的杂质、沙石、颗粒物会加速磨损、划伤密封面，导致密封不严。
• 运行维护不当：将阀门当作节流阀使用、长期不清洗保养、维护不到位，或违章操作等都会引起密封面损伤或关闭不严。
• 施工安装与管理问题：露天存放淋雨、泥沙侵入，喷砂除锈或施工环境带入沙粒/杂质进入阀腔，都会造成密封面污染、划伤，最终引发内漏。

阀门内漏产生的现象

当阀门关闭后，密封面未能完全贴合，介质就会在压差驱动下从高压侧经缝隙窜到低压侧，形成高速微射流与湍流。泄漏一般带来以下几个典型表现：声波/超声、振动、压力异常、温度异常/结霜等。

为什么“接触超声”适合做阀门内漏？

当阀门密封失效，高压流体通过密封面缝隙形成湍流，会产生 20–100 kHz 的高频超声信号，且信号强度与泄漏量呈正相关（漏量越大，幅值往往越大）。

现场检测时，只要在阀门上游、阀体、下游测点采集超声信号，并用算法对这些信号做特征分析，就能实现对阀内泄漏的检测与定位。

对比传统手段，温度法受热传导干扰且难定量；保压法耗时长、难定位；人工耳听效率低、漏检误检多且高度依赖经验。这也是我们算法与软件流程的出发点，把“经验活”变成“流程活 + 算法活”。

阀门内漏产品解决了什么问题？

1）流程化：把现场操作做成“引导式检测”

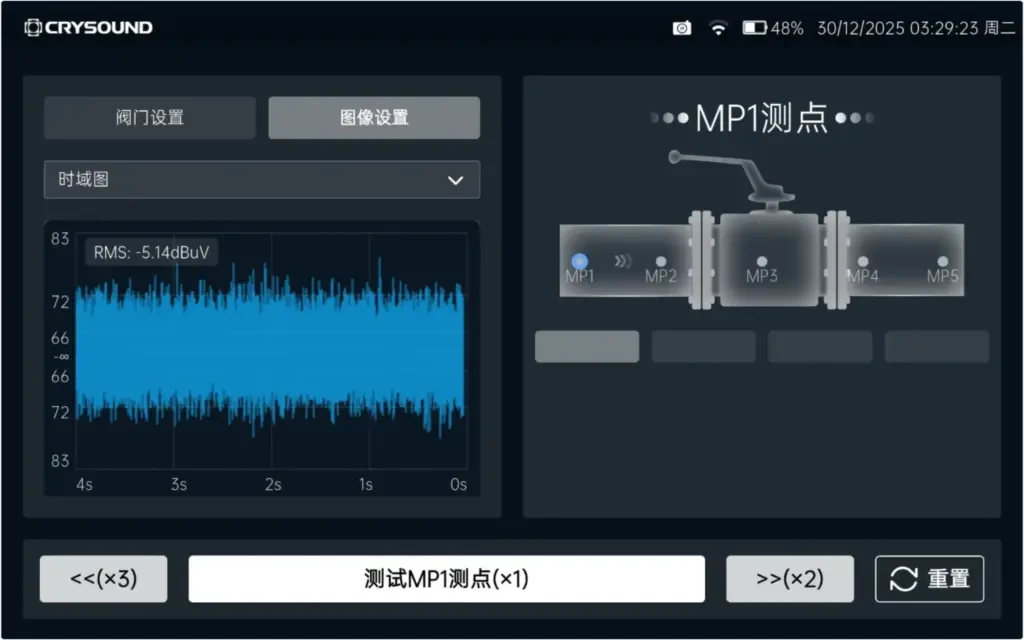

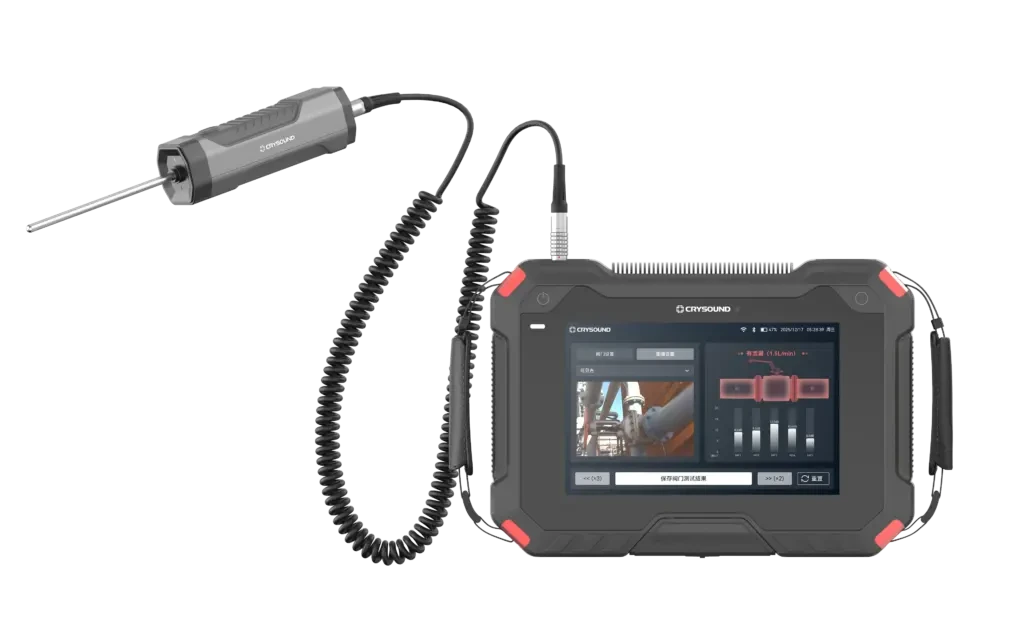

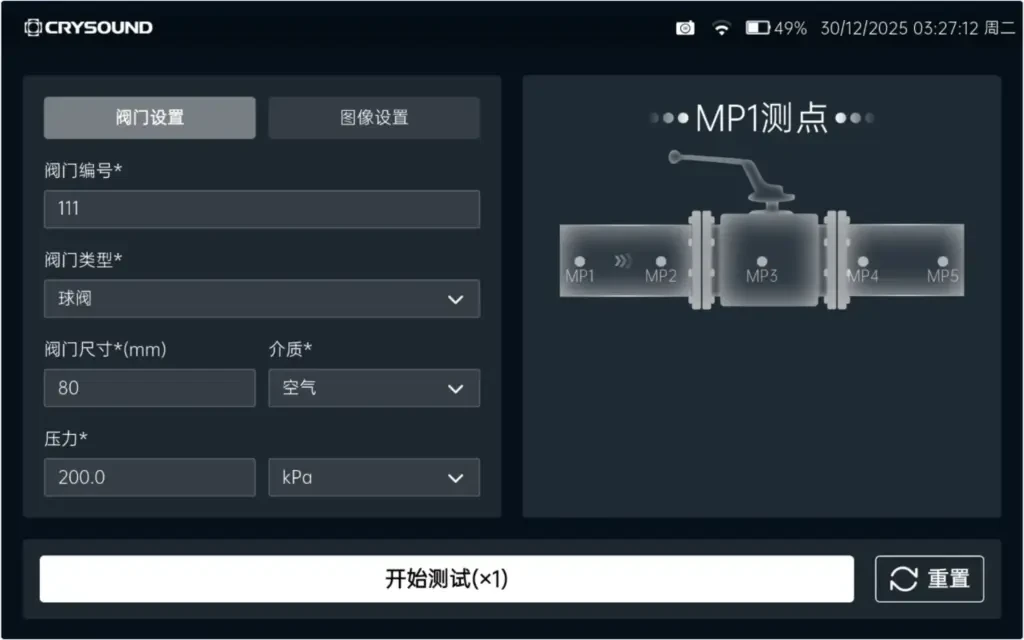

在 CRY8120 阀门内漏功能中，软件采用检测流程化、可视化设计：操作员按提示将接触超声传感器依次接触测点，点击测试即可，结果会在界面显示，测试后由算法自动判定是否有内漏。

同时，软件侧也给出了关键参数的标准化入口：例如阀门编号、阀门类型、阀门尺寸、介质类型、以及上下游压差等。这意味着：同一装置、不同班组、不同人员的检测结果更容易对齐，便于复测与趋势管理。

2）智能：自动判定 + 泄漏量估算

阀门内漏检测功能强调两点：

• 通过对每个测点分贝值与超声波信号特征分析，基于算法数据自动判定内漏结果，减少人工分析依赖。
• 功能自带 AI 算法，可根据测点超声波特征估算泄漏量，便于参考漏量决策阀门处理方案。

这也是我们强调“检出率提升”的核心逻辑：当判定更少依赖主观经验，漏检与误判就更可控（尤其在多阀门、多并联支路的复杂现场）。

应用场景

在不同的行业里面，均有阀门内漏检测的需求。

实战案例

案例 1：某石油公司（氮气系统/工艺管线）

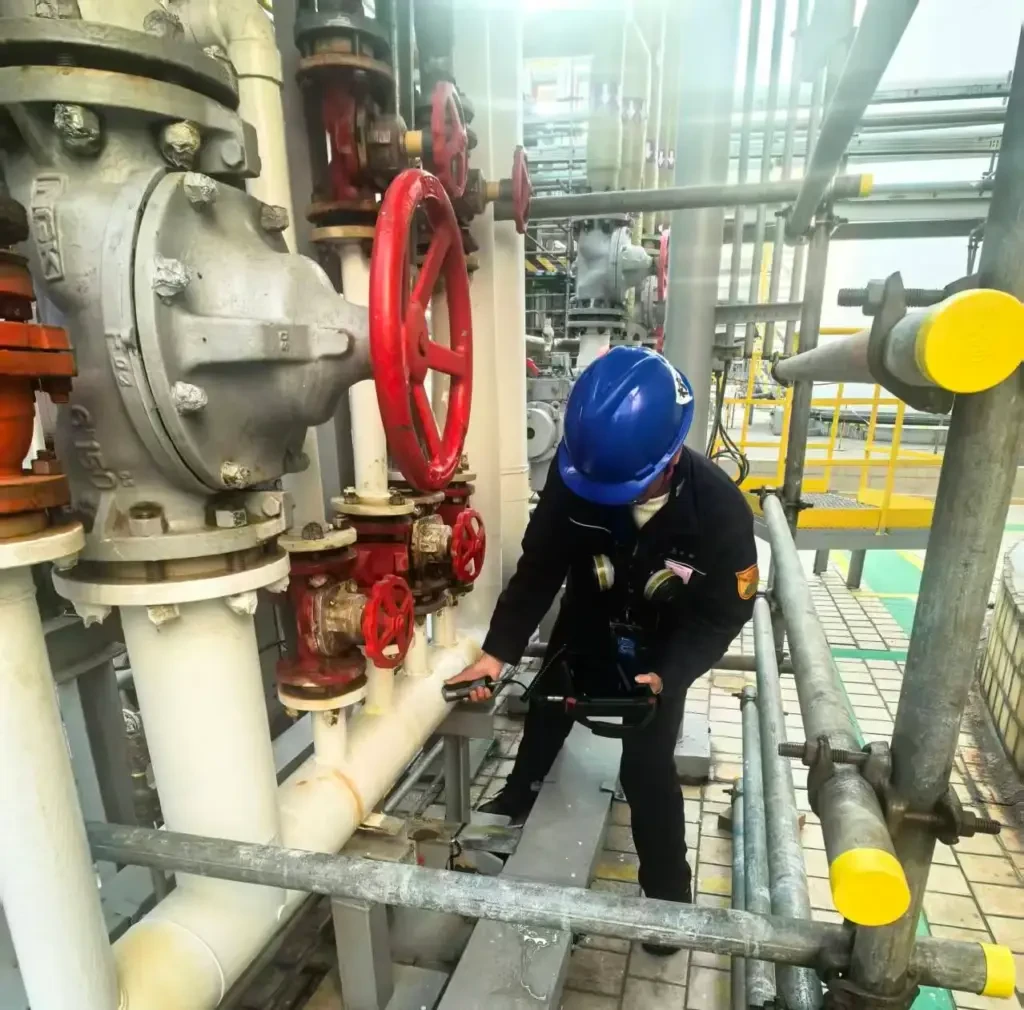

下面是我们在某石油公司测试的实际案例，客户现场遇到氮气系统供给偏紧、压力不稳的问题，怀疑部分阀门关闭后仍存在内漏。我们用接触式超声在不停机条件下对相关阀门进行多测点检测，快速检出了内漏点并给出泄漏量估算结果，帮助客户确认隔离有效性、明确检修优先级，减少氮气无效损耗，提升装置运行与检维修的安全保障。

• 阀门类型：工艺管线旋塞阀

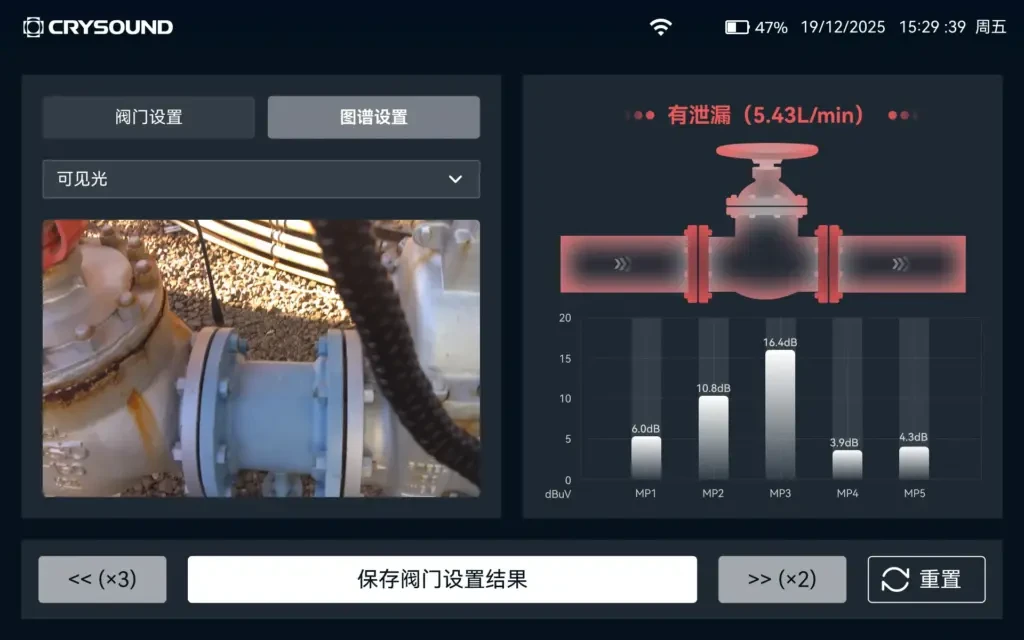

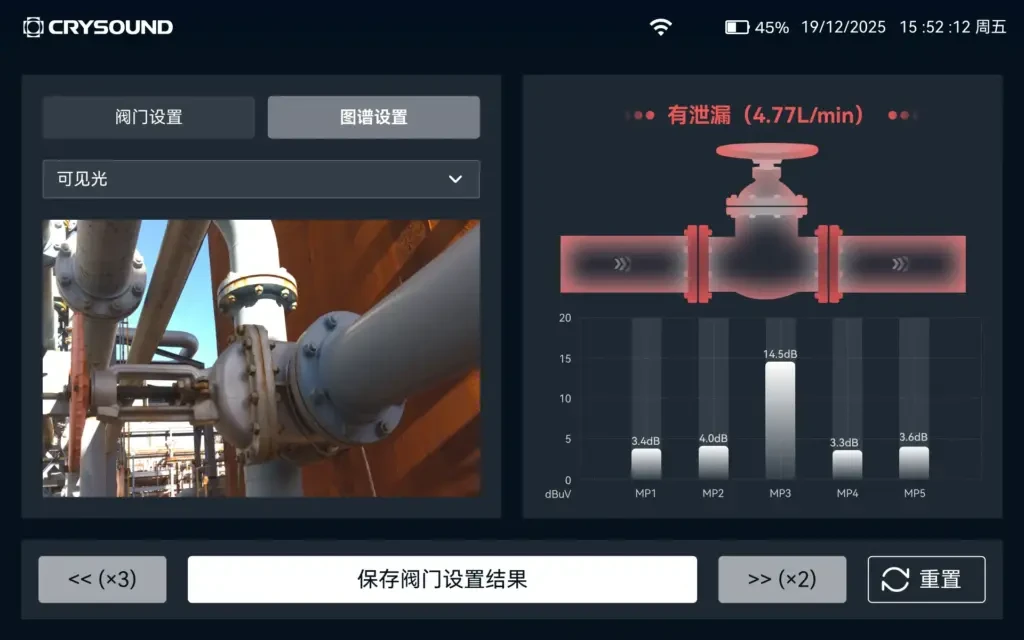

• 检测结果 4.7 L/min；
• 介质：氮气，280 kPa。

• 阀门类型：储罐容器旁通阀（闸阀）
• 检测结果 5.43 L/min；
• 介质：氮气，280 kPa。

现场怎么测？一套可复制的“5 点测量”方法

1）先确认工况：有压差，且尽量隔离干扰支路

• 操作要点：关闭需要测试的阀门，打开被测阀门上游与下游阀门；确认上下游压力表存在压差，且压差 >0.1 MPa。
  如下面图：

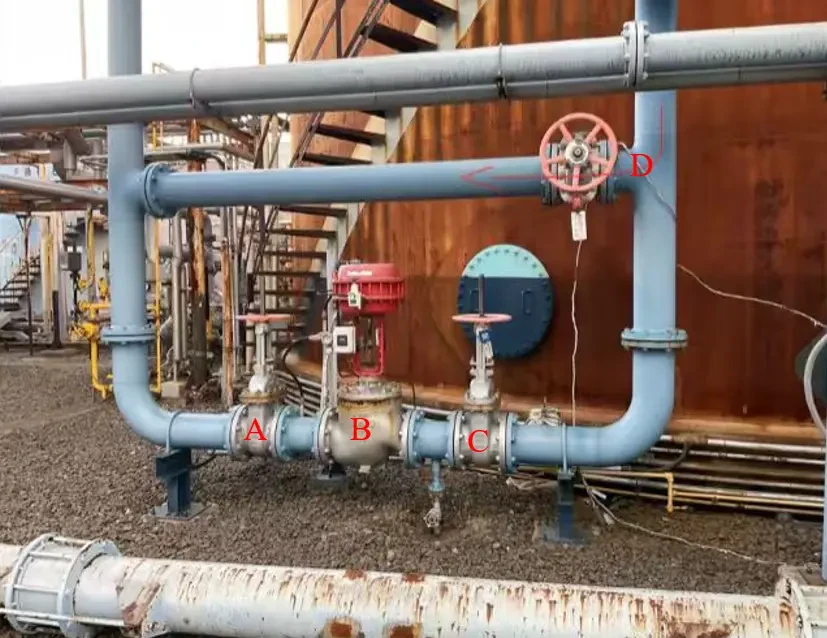

测试A阀门内漏时：打开B、C阀门，关闭A、D阀门。

测试B阀门内漏时：打开A、C阀门，关闭B、D阀门。

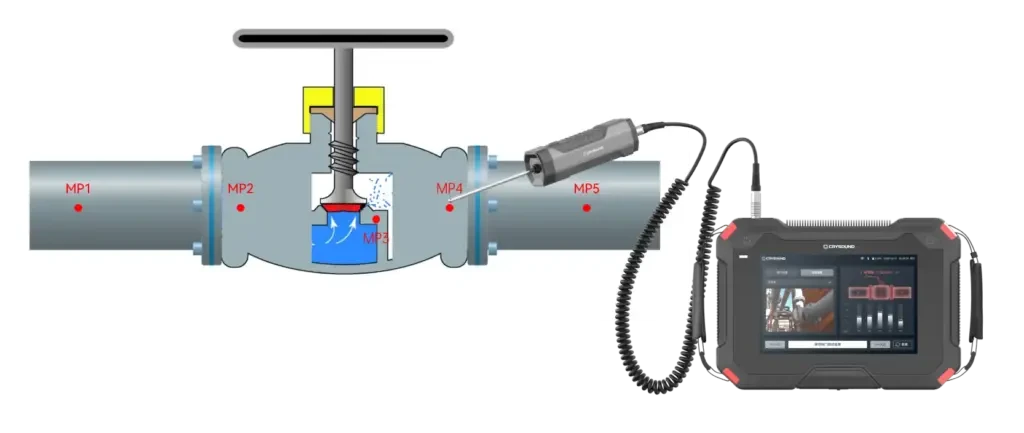

2）测点怎么布：MP1–MP5（覆盖上游—阀芯—下游）

• MP3 测点：位于阀芯位置。
• MP2 测点：位于阀门上游 1~2 倍管径处（测点在远离阀门一侧的管壁上）。
• MP1 测点：位于阀门上游管道，距离 MP2 测量点 2 ~3倍管径处。若无足够距离，MP1测点与MP2测点距离可缩短到0.5倍管径。
• MP4 测点：位于阀门下游 1 倍管径处（测点在远离阀门一侧的管壁上）。
• MP5 测点：位于阀门下游管道，距离 MP4 测量点 1~2 倍管径处（建议放置在阀门法兰后方的管壁上）。若无足够距离，MP5测点与MP4测点距离可缩短到0.5倍管径。

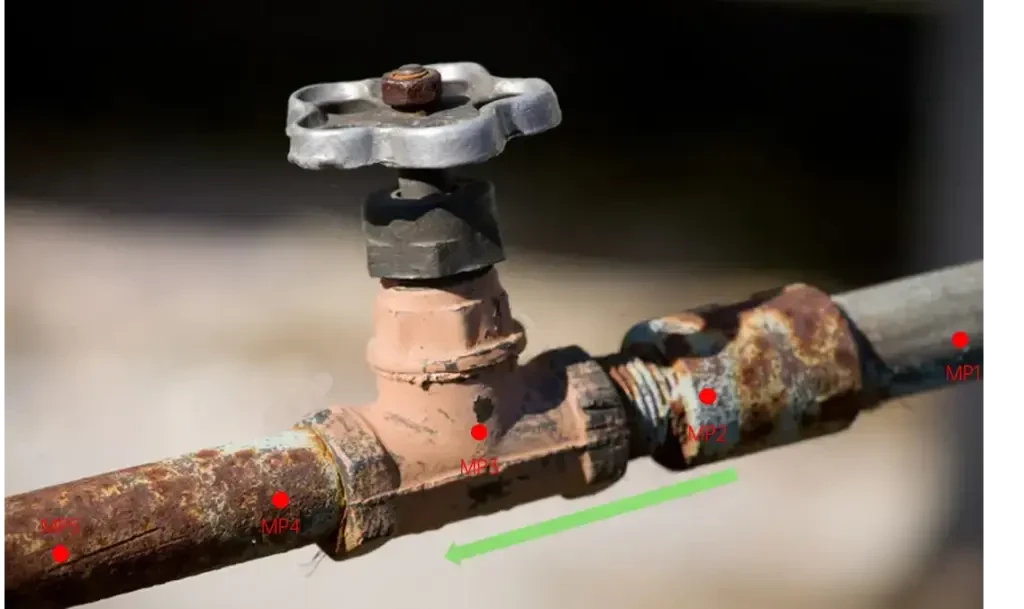

• 无法兰的小尺寸螺纹连接阀门，测点间距需要达到 3 倍管径。

FAQ：我们列举了阀门内漏的一些场景问题，帮助更快了解和选型。

Q1：不同温度管道，接触超声传感器怎么选？

低温（小于-20℃）或高温（>大于50℃）管道需要用针型接触超声传感器；-20℃~50℃范围内采用陶瓷接触超声传感器采集信号。

Q2：哪些阀门可以做内漏检测？

适用于闸阀、旋塞阀、截止阀、球阀、止回阀、蝶阀、针阀、泄压阀、夹管阀等多种阀门内漏检测。（如有上述未列到的阀门，欢迎咨询我们）

Q3：有保温层还能测吗？

如果保温材料把阀门和管道全包围，会导致无法测试，需要拆出或在保温层上预留直径约 7 cm 的孔，让接触超声传感器贴到管壁采集信号。

Q4：数据采集时对管道的外观有哪些注意事项？

传感器需要充分接触到固体表面，才可较好的采集在管道中传播的超声波信号。若传感器与管道表面有大颗粒杂质可能导致测试结果不准确。如果是生锈的管壁，需要擦拭掉管壁上的大颗粒灰尘。

如您需了解CRYSOUND声学成像在阀门内漏中的应用，或希望结合你的现场工艺与验收目标讨论更合适的检测方案，请通过下方表单与我们联系，我们的销售或技术支持工程师将与你取得联系。
