PCBA 音频测试方案

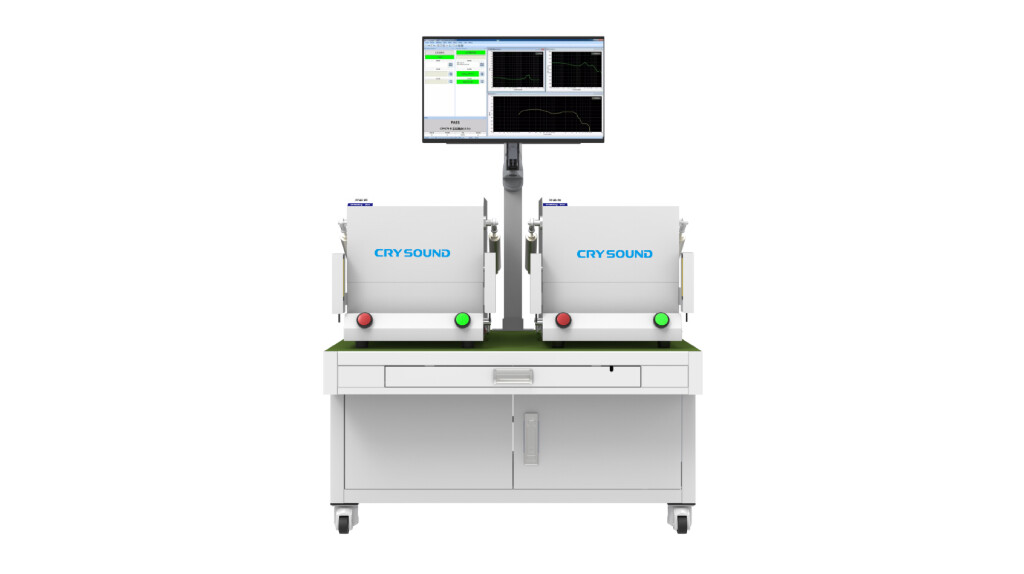

CRYSOUND提供的一套用于PCBA音频测试的贝壳式双箱双测解决方案
概述
麦克风单元的一致性对ENC和ANC的有效性非常重要。由于贴片端MIC不良率在1.5%至3%之间，因此在贴片端测试音频十分重要。
兆华电子提供一套贝壳式双箱双测音频测试系统解决方案。通过自动化测试和稳定可靠的测试方法，我们的解决方案能高效地测试PCBA的质量，确保产品声音传输方面的稳定性和高品质。
方案优势
- 支持一拖二并行测试
- 单工位双箱测试，可设计一箱中测试单个或一对耳机
- 治具为模块化组装，可根据测试要求更换配件
系统设备
CRY710气动屏蔽隔音箱
射频屏蔽性能
0.8～6 GHz>70 dB
音频隔离性能
200Hz～500Hz>28dB，630Hz～800Hz>35dB，1000Hz以上 >40dB（1/3 频率）
本底噪音
45 dBA，外界噪声≤80dBA时（无冲击、强振）
CRY3602 仿真嘴 内置20W功放，符合ITU-T Rec.P51
最大连续输出声压
200Hz ~ 10kHz：110dB (25mmMRP)；100Hz 至 10kHz：100dB (25mmMRP)
总谐波失真（94dBSPL，25mmMRP）
200Hz ~ 10kHz：< 1.5%，通常< 1%
频率响应
均衡：94dB ±1 dB（100Hz 至 10kHz）
CRY3711-S01 仿真耳套装
标称灵敏度
12.5mV/Pa，-38±1.5dB re 1V/Pa
频率响应
100Hz ~ 10kHz ±1dB（模拟人耳阻抗）、20Hz ~ 16kHz（耦合腔使用）
动态范围
23dBA ~ 144dB
