耳机射频测试方案
CRYSOUND提供的用于耳机成品或PCBA的射频性能测试双箱四测方案
概述
随着蓝牙产品的发展，用户对产品体验的要求不断提高，面对搜索配对慢、掉线频繁、音乐及通话卡顿等问题，兆华电子专为射频（RF）性能生产，提供一套贝壳式双箱双测解决方案。
本方案基于行业领先的射频测试仪器开发，支持安立MT8852B、安捷伦N4010A和R&S CMW500蓝牙综合通信测试仪，为客户提供了广泛的选择空间。

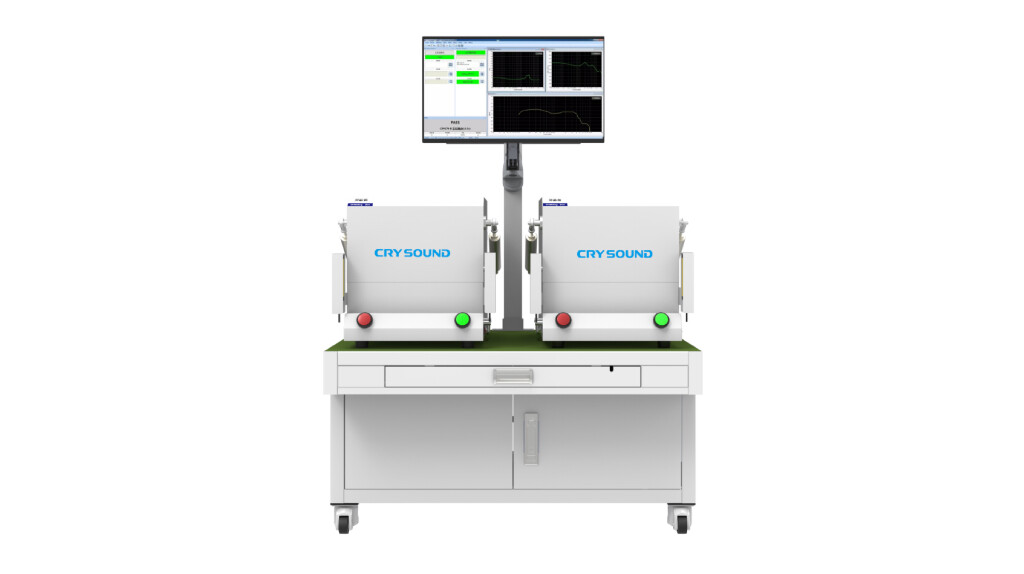

为了提高效率并充分利用射频仪器，该系统经过巧妙设计，允许两个工站共用一台仪器。这使得操作员能够同时操作，从而最大限度地提高生产率并提高精密射频设备的成本效益。
方案优势
- 兼容性
该解决方案支持高通、BES、瑞昱、博通、蓝讯和杰理等芯片平台。此外，该解决方案还与安立通 MT8852B、安捷伦 N4010A 和 R&S CMW500 蓝牙通信分析仪兼容，为客户提供多种选择。该方案支持 ACL 或 DUT 测试模式，以满足不同产品的射频测试需求。
- 高效
该解决方案实行一拖二设计，允许操作员同时操作两个产品，从而最大限度地提高射频测试的效率。
- 定制
射频测试治具严格按照射频测试要求设计，只需更换夹具即可在PCBA和成品测试之间快速切换。同时，我们也自主开发了软件，提供软件定制服务，并支持与MES集成。
系统设备
CRY710气动屏蔽隔音箱
射频屏蔽性能
0.8～6 GHz>70 dB
音频隔离性能
200Hz～500Hz>28dB，630Hz～800Hz>35dB，1000Hz以上 >40dB（1/3 频率）
本底噪音
45 dBA，外界噪声≤80dBA时（无冲击、强振）
