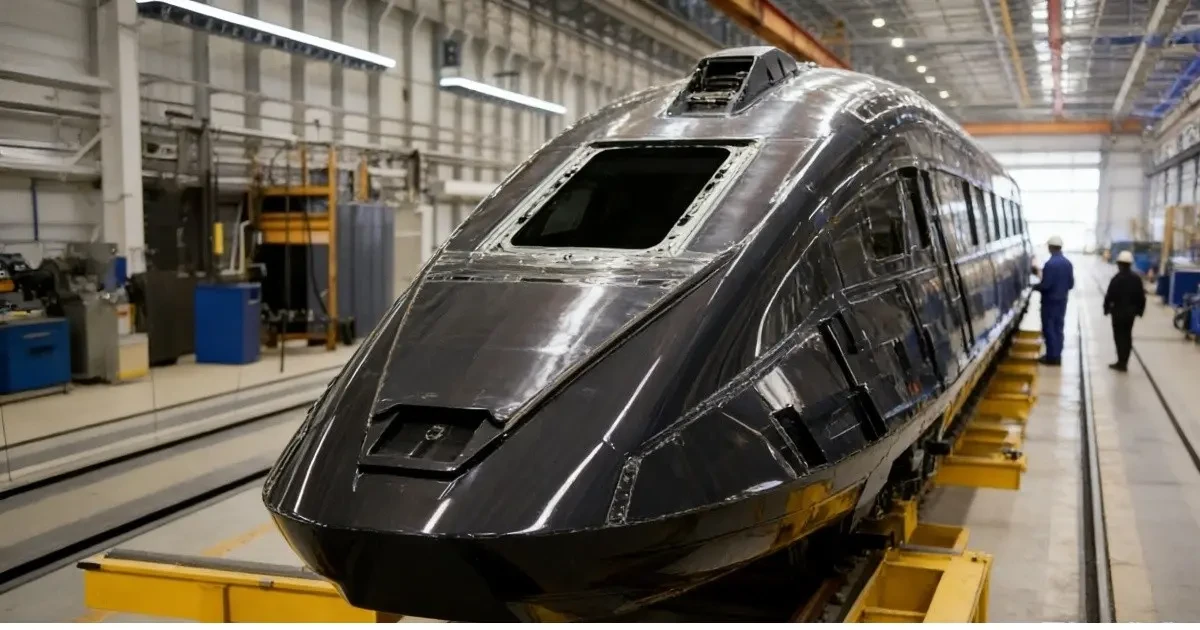

在高铁车体制造与装配环节中，“负压保持/密封性”往往决定了后续工艺的稳定性与一致性。一旦出现微小泄漏，不仅会拉长排查时间，还可能造成返工与交付风险。本文分享兆华电子可视化真空测漏仪在长春某列车客户制造现场的案例，使用可视化真空测漏仪对列车碳纤维车厢外壳进行负压泄漏排查，在复杂工位环境下实现快速、直观、可复核的定位。 案例卡片： 时间：2025年 地点：长春 工件：碳纤维车厢外壳 工况：真空/负压设定、保压15min 样本量：4件 覆盖范围：扫描6个关键区域（车厢段拼接缝、结构接口、 工艺孔洞、拐角 / 曲面过渡区、覆盖膜边缘、嵌入式部件周边等） 参与角色：兆华电子技术工程师 输出物：声像云图图片/视频 + 报告 项目背景：负压泄漏“难找、耗时、易漏” 碳纤维车体外壳结构复杂、拼接与接口众多，负压测试中一旦存在泄漏点，传统方法常遇到三类痛点： 定位依赖经验：需要反复“听、摸、试”，对人员熟练度要求高 干扰多：车间风机、工具、摩擦声、敲击声等背景噪声会掩盖微弱泄漏声 效率不稳定：同一问题不同人排查用时差异大，复核困难 现场方案：用“看得见的声音”锁定泄漏点 本次现场采用兆华电子可视化真空测漏仪设备，对外壳关键区域进行扫描式检测。声学成像的核心价值在于：把泄漏点产生的声源在画面中可视化，让泄漏点的定位从“猜”变成“看”。 现场检测流程： 维持负压工况：在客户既定的负压（真空度表压约-100 kPa）测试状态下进行排查 本次现场选用频率：本现场验证后选用频率是20 kHz-40 kHz（与背景噪声主频错开、泄漏点对比度更好） 本次现场选用成像阈值：本现场验证后选用成像阈值是-40 dB（本文 dB 为设备的声压级，现场测试距离约2米，频率是20 kHz-40 kHz，用于同工况定位对比，不同距离/噪声不建议横向对比）。设置方法：先测基础的背景噪声→逐步调到“泄漏点清晰且不淹没微小泄漏”的阈值 扫描定位：沿拼缝、接口、拐角、覆盖膜边缘等高风险区域移动测量 点位复核：对疑似声源点近距离复测并标注，必要时多调整角度确认（强气流/薄膜抖动/强反射会造成假泄漏点，需多角度复测确认） 输出证据：保存带声像云图的图像/视频，便于现场闭环与质量留档，后续可以使用兆华电子二代分析软件，输出现场检测的报告 检测结果：多处泄漏被快速识别 在某列车制造现场（长春）客户既定负压测试工况下，对列车碳纤维车厢外壳开展声学成像扫描检测。 发现多处负压泄漏点：本次共标记疑似泄漏点3处；采用临时封堵对比进行复测，发现漏点堵住之后确实无压降（以拍照+时间戳留存，15 分钟内压力表读数无变化，无变化=变化≤压力表分辨率/允差），确认泄漏点3处。对确认点位均完成现场定位标注，并保存带泄漏点云图的图像/视频用于质量留档与复核。 效率方面：平均单个部件从“开始扫描”到“完成检测、标注并保存证据/完成复核”整个流程的检测时间小于10分钟；在现场噪声与结构反射等干扰条件下，泄漏点的声像云图在多个角度复测中保持稳定，可以明显的看到泄漏点的位置，快速区分“疑似点/确认点”，亦或打开聚焦窗口，聚焦检测目标，排除目标物之外的声源的干扰。 闭环验证：整改复测，在相同工况下对泄漏点位进行处理，泄漏点声像云图消失，并且工件通过客户规范的保压测试（以拍照+时间戳留存，15 分钟内压力表读数无变化，无变化=变化≤压力表分辨率/允差）。 从现场检测画面可见，不同泄漏点在设备界面上呈现出稳定的声像云图。 为什么声学成像适合这类工艺？ 从复合材料气密性检测应用角度看，负压泄漏检测并不缺“能发现问题”的方法，难点在于 “快、准、可视化、可复核“。声学成像在复合材料车体场景里的优势主要体现在： 可视化定位：把泄漏点以声像云图的形式直接标到结构表面，可以看到泄漏点的位置，做到可视化，降低沟通成本； 抗环境干扰能力更强：通过频率选择与成像阈值设置，提高泄漏点与背景噪声的对比度，减少环境干扰对检测结果的影响； 效率更可控：人工手持式产品，节拍更稳定；适合批量部件检测与产线生产管理； 证据可留存：图片/视频可用于复盘、质量追溯与培训等应用。 经验要点：想“更快更准”，现场建议这样做 结合本次长春现场经验，我们给出三条可直接落地的建议： 优先扫“高风险几何”：拼缝、开孔边缘、转角、覆盖膜边、接口过渡区； 先成像后近距复核：先用设备找疑似泄漏点，再近距离、多角度确认； 固定记录模板：每个点位保存图片/视频，便于后续整改、编写测试报告以及二次验证 结语：把排查从“经验活”变成“标准化作业” 在列车碳纤维车厢外壳的负压泄漏检测中，兆华电子可视化真空测漏仪产品把“听声找漏”升级为“可视化定位”，实现了效率提升、定位明确、证据留存的闭环效果，并显著降低了对个人经验的依赖。 如您需要了解兆华电子可视化真空测漏仪在真空检漏中的应用，或希望结合您的复合材料工艺与验收目标讨论更合适的检测方案，请通过下方表单与我们联系，我们的销售或技术支持工程师将与你取得联系。

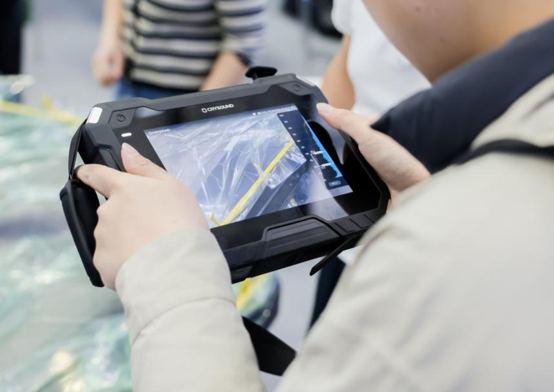

1、风电叶片是什么？ 风电叶片是风电机组中将自然界风能转换为电能的核心部件。多采用玻纤或碳纤维复合材料，具备形式多样、重量轻、强度高、抗腐蚀性强的特性。我们在山顶、沙漠或海边看到的那一排排“大风车”，就是由这些巨大的风电叶片组成的风电发电系统。 下面我们将以兆华电子可视化真空测漏仪在某风电叶片厂的应用为例，介绍如何在约 10 分钟内完成单支风电叶片的真空负压气密检测。 2、风电叶片真空灌注工艺检测 为什么要做气密性检测？因为在风电叶片制作中，真空灌注工艺里的真空袋系统气密性检查非常重要，以避免因泄漏导致产品质量问题。 一般流程如下： 测试前准备：铺设脱模布、导流网等辅料，用真空袋将叶片整体密封，使用密封胶带封堵所有开口，并连接真空泵、压力表等设备。 抽真空升压：启动真空泵对密封系统抽真空，缓慢提升负压至工艺规定的额定值，若一直达不到要求压力，初步判断存在泄漏，一般会优先检查封胶等容易出问题的位置。 稳压检漏：达到规定的负压后，关闭真空泵进入保压阶段（保压时长通常 10 - 30 分钟），看在规定的时间内保压是否符合标准，如果有泄漏，压力会明显下降，这个时候就需要检测哪里有泄漏，及时处理。 修复复检与记录：标记泄漏点，更换破损真空袋或重新密封漏点。修复后重复上述抽真空、保压步骤，直至无泄漏，合格后才可进入后续工序。 3、风电叶片气密性检测的现实痛点 单件长度动辄 60-100 米，胶缝总长度长，单只叶片检测耗时超过半小时； 叶根区域，铺层叠加密集，传统手段难以找到漏点； 目前人工检测的办法效率低，依赖操作人员的经验，不同操作人员之间检测结果差异较大。 4、实战案例：效率提升与成本节省 某客户在风电叶片生产过程中，使用常规方法完成打袋和封胶后，进行常规保压测试，发现部分工位保压不合格，造成批量返工，于是引入兆华电子可视化真空测漏仪进行辅助检测。 参数设置： ①打开可视化真空测漏仪选择真空场景； ②将声像仪频率调整至 20kHz-40kHz 区间； ③再根据现场环境设置成像阈值（-40dB至120dB可调），过滤掉车间风机、切割机、真空泵等设备的背景噪声； ④如果遇到环境背景噪声较多时，可开启聚焦模式，屏蔽环境噪声。 现场扫查：操作人员手持兆华电子的可视化真空测漏仪，沿着 风电叶片的PS （迎风面）、SS （背风面）、主梁中部及根部预制件周围等关键区域移动，有泄漏的时候可视化真空测漏仪会实时画面与声学云图同屏显示，检测到泄漏，漏点位置会亮起 “声源云图”，泄漏点位置能直接在屏幕上以云图的形式呈现出来，减少人工复查的时间。 实测成效：效率提升 70%，每年省下数万元返工成本 据客户反馈，引入可视化真空测漏仪后，单支风电叶片的气密检测时间从原来的半小时以上，压缩到平均 10 分钟，检测效率直接提升 70%-80%。单台设备每年能减少数万元的返工及报废成本。 5、风电叶片真空气密性检测，10 分钟即可完成 兆华电子这款可视化真空测漏仪的核心优势，就在于能适配风电叶片的多样检测场景，可覆盖叶片 PS/SS 表面、主梁中部、叶根等多种结构复杂区域；不仅可以快速扫描大面积区域，并实时估算泄漏量；又能通过频率滤波和波束成形技术，屏蔽环境噪音，通过200个高灵敏麦克风，覆盖2kHz-100kHz的频率，捕捉微小泄漏超声信号，直观显示泄漏点位置，真正实现“听得见”和“看得见”。 如需了解CRYSOUND声学成像在真空检漏中的应用，或希望结合你的叶片工艺与验收目标讨论更合适的检测方案，请通过下方表单与我们联系，我们的销售或技术支持工程师将与你取得联系。

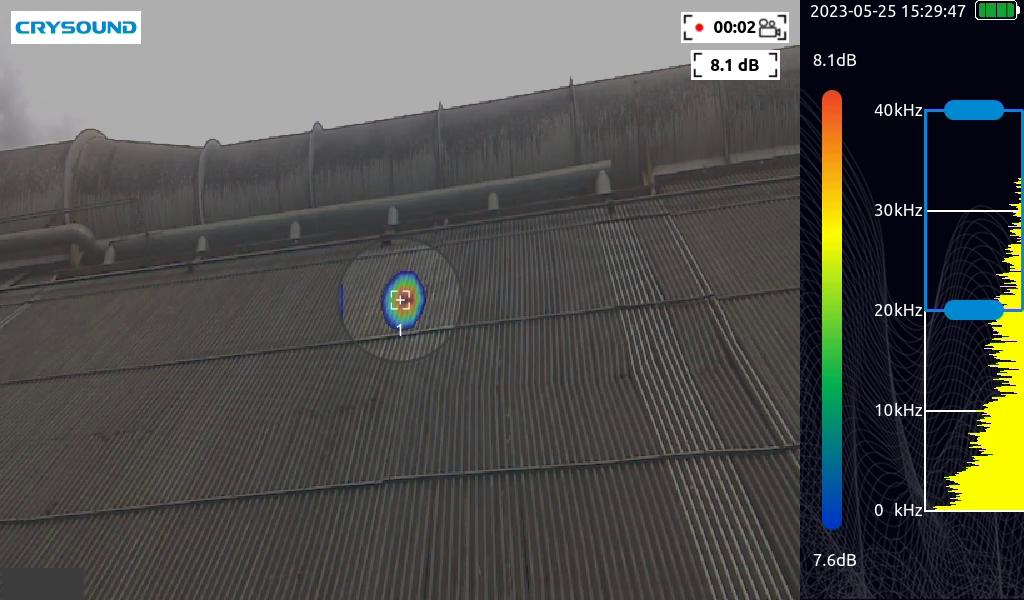

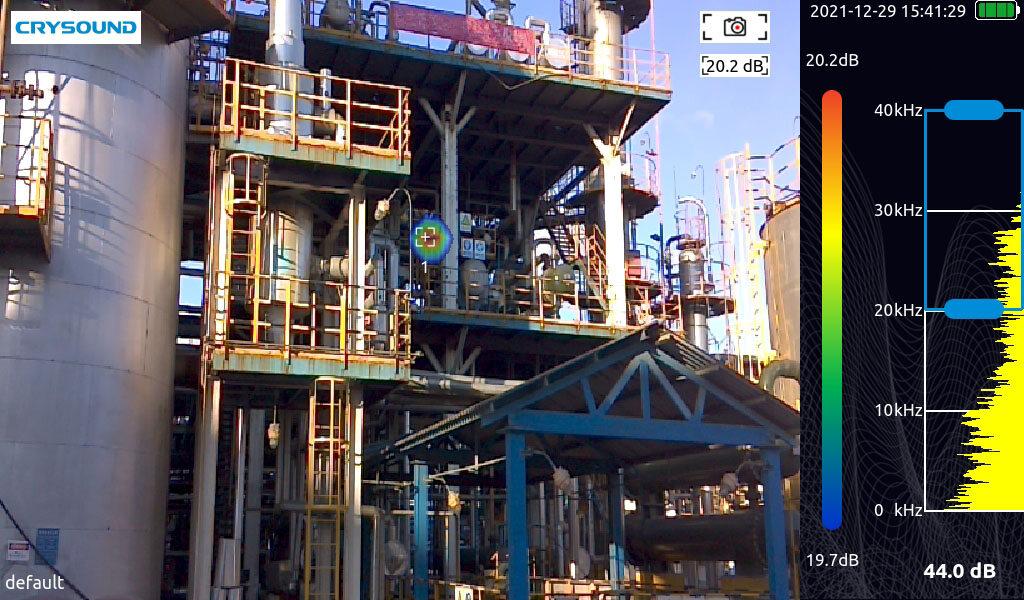

在现代工业生产的背景下，气体泄漏不仅造成了资源的极大浪费，更对员工安全及生态环境构成了严峻挑战。近期，我们的一位来自石油天然气行业的客户反馈，传统的泄漏检测手段在精准定位泄漏源方面显得力不从心，加之作业环境往往严苛，进一步加剧了巡检人员面临的安全风险。兆华电子深知这一挑战的紧迫性与重要性，因此，我们坚持不懈地追求并提供切实有效的解决方案。 众所周知，气体泄漏多源于设备的长期使用、老化、腐蚀以及安装不当等问题，尤其易发生在法兰、阀门等连接部位。煤气泄漏的潜在危害不容小觑，定期的检查与维护不仅是保障生产安全的基石，也是提升企业社会形象与市场竞争力的关键所在。 对于工业生产而言，能够迅速且准确地定位气体泄漏点至关重要。为此，我们提供的泄漏量评估与经济损失分析服务，为企业决策提供了不可或缺的数据支持。 值得欣慰的是，我们的客户已成功运用手持式声学成像相机，在其工厂内的法兰与阀门区域精准识别出多处泄漏点。该相机不仅能够直观显示泄漏情况，还能对泄漏量及潜在经济损失进行科学评估，帮助客户依据评估结果，优先处理泄漏量较大的点，从而有效控制并减少工厂的整体损失。 若您希望获取更多信息或享受我们的专业服务，请随时与我们联系。兆华电子始终致力于为您提供高效、可靠的解决方案！

兆华电子最新推出的全新一代声学成像仪，为工业气体泄漏监测及电力行业局部放电检测设立了全新的标杆。 ‍ 对于工业设施的技术维护人员而言，采用声学成像仪不仅能显著提升作业安全性，还能有效降低运营成本。其秘诀在于：通过迅速识别气体泄漏与局部放电现象，省去了传统“肥皂泡检测”的繁琐步骤。CRYSOUND凭借创新之作——CRY8120系列声学成像仪，进一步提升了这一领域的标准。这款尖端设备不仅重塑了工业检测的方式，更在性能与效率上树立了全新典范。下面，让我们深入探索CRY8120的卓越功能、一流性能及先进特性，理解其为何成为工业检测的必备神器。 无与伦比的能力： CRY8120声学成像仪在气体泄漏检测、电气局部放电识别及机械磨损监测等多个应用场景中均表现出色。其检测速度比传统方法快10倍，且准确性更高。在气体泄漏检测领域，CRY8120能迅速锁定泄漏源，实时估算泄漏量及潜在经济损失，从而大幅缩短检测时间，加速维修进程，减少停机损失。对于电气局部放电检测，仪器可实时呈现PRPD图表，精准辨识放电类型，助力决策者做出明智选择，实现高效维护与故障预防。 ‍一流的性能： CRY8120声学成像仪搭载200个麦克风、100kHz带宽及10倍的计算能力，提供无与伦比的检测性能。它能以极高精度定位最微小、最遥远的泄漏源，彰显其卓越规格。与市场上其他声学成像设备相比，CRY8120的检测范围可达200米之远。尽管功能强大，CRY8120却仅重1.4公斤，便于携带，适合在各种复杂工业环境中部署。 增强功能，提升便捷性： CRY8120不仅具备核心检测功能，还集成了一系列便捷特性，提升用户体验。蓝牙与Wi-Fi连接支持无线数据传输与快速报告导出，摆脱线缆束缚，节省宝贵时间。此外，热像仪与接触式传感器的集成，为多种工业场景提供了全面解决方案，进一步拓展了仪器的多功能性与适用性。 优质的显示屏，清晰可见： CRY8120配备8英寸高分辨率显示屏（1920×1200像素），现场状况一目了然。高分辨率显示屏能精准呈现泄漏及其他问题细节，通过1300万像素与6倍数码变焦，放大每一处关键信息。600尼特的显示屏亮度确保户外阳光下依然清晰可见，非常适合户外检查工作。 持久的电池寿命： CRY8120的电池寿命专为长时间检查设计。单块电池即可支持长达5小时的连续运行。若需更长时间使用，可通过备用电池实现全天不间断作业。这种超长电池寿命减少了频繁充电的需求，最大限度延长了作业时间与生产力。 CRYSOUND的CRY8120声学成像仪标志着工业检测领域的重大突破。其卓越功能、增强特性及一流性能使其成为各行业检查团队的得力助手。借助CRY8120，检查工作更加迅速、准确、高效，确保工业设备的安全性与可靠性。拥抱CRY8120系列声学成像技术，提升您的工业检测能力，迈向全新未来。
