精准定位泄漏位置，助力节能减排
面向压缩空气、工艺气体与公用工程系统，声学成像方案帮助企业快速锁定泄漏点、识别高损失位置并推动修复闭环，让节能减排真正落到现场。
为什么节能减排的第一步是先找准泄漏位置
很多工厂并不缺“知道有泄漏”的意识，真正缺的是对泄漏点的快速、准确定位。只要漏点位置不清楚，后续的复核、维修、停机安排和治理优先级就很难推进，节能减排也容易停留在口号层面。
对于压缩空气、工艺气体和公用工程系统来说，先把泄漏点找准，往往比一开始就谈大而泛的节能目标更重要。因为只有定位清楚，企业才能把治理动作落实到设备、班组和工单。
先定位，后治理
只有先把漏点找准，后续复核、维修和整改才能真正推进。
让节能目标落到具体设备
从泛化的能耗问题，转到具体点位和具体工单，治理才更可执行。
减少排查与沟通成本
漏点位置越明确，现场沟通和复核动作就越容易收敛。
让停机和检修安排更有依据
先锁定重点问题，再安排处理顺序，更利于现场资源配置。
只知道“有泄漏”还不够，还要看泄漏量和损失优先级
从管理视角看，泄漏治理不只是“有没有问题”，还关系到“这个漏点值不值得先处理”。尤其在压缩空气系统中，泄漏量、能源损失和年化浪费会直接影响维修优先级与节能减排收益判断。
因此，一套更完整的解决方案，不应只停留在定位画面，还应该帮助现场把泄漏点与损失评估、治理优先顺序和整改价值联系起来。
泄漏量影响治理顺序
不是所有漏点都要同样优先处理，损失大小会直接影响决策。
年化浪费更便于管理层理解
把泄漏问题转成成本和能耗语言，更容易推动整改。
帮助聚焦高损失点
先处理真正造成持续浪费的点位，节能减排收益更清晰。
让修复动作更有依据
从“发现问题”升级到“知道为什么先修这个”。

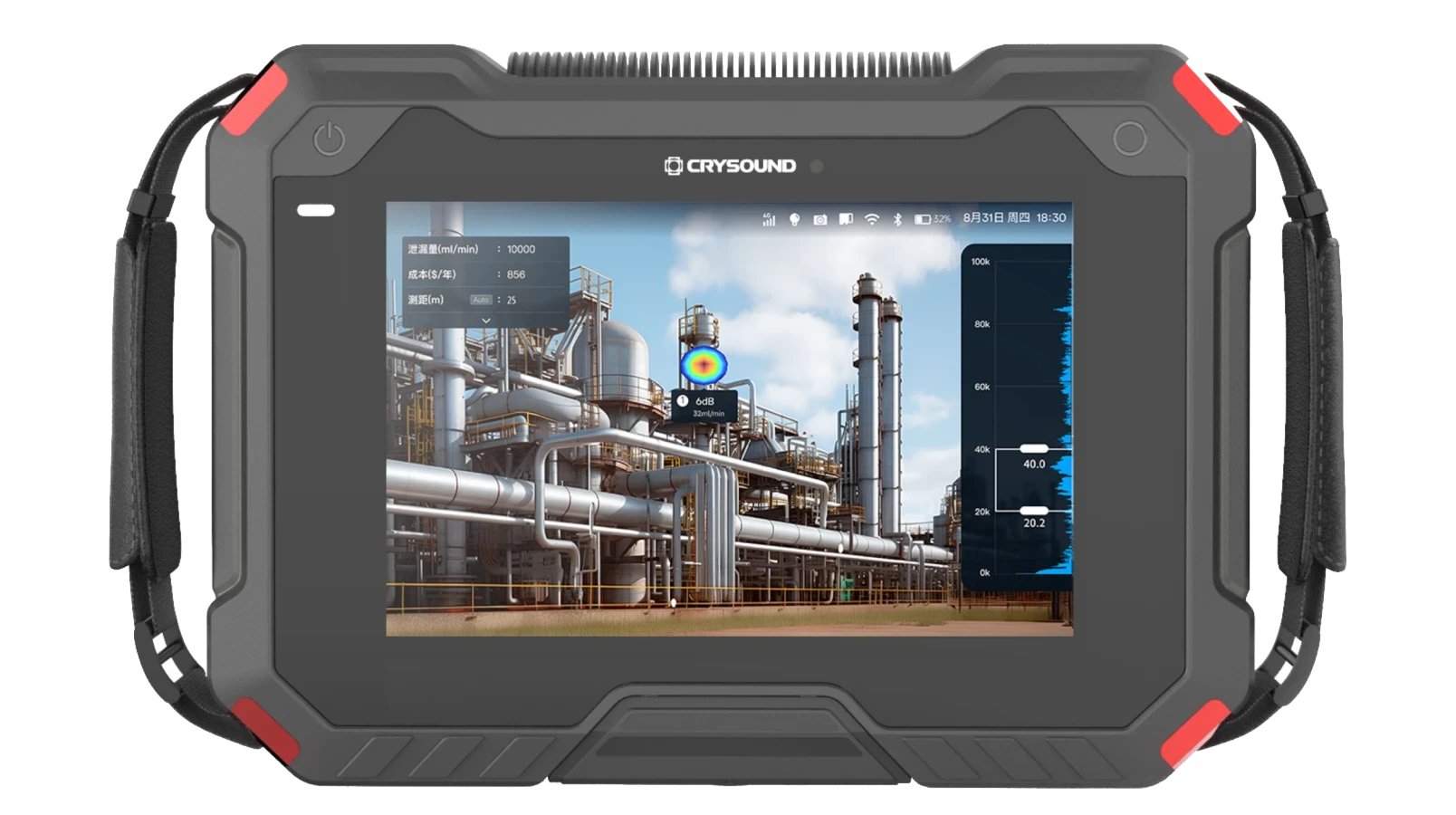

声学成像让泄漏排查从“发现异常”走向“快速定位”
传统排查方式往往依赖近距离听查、逐点确认和人工经验，在点位多、空间大、背景噪声复杂的现场里，效率很容易被拉低。声学成像的价值，在于把原本分散、抽象的泄漏线索转成更直观的定位结果，让巡检人员更快锁定疑似漏点。
当巡检路径更短、确认范围更小、复核动作更聚焦时，泄漏治理就更容易从“发现异常”推进到“快速定位”。
更适合大范围巡检
面对多点位、多设备系统时，更容易先完成快速筛查。
定位更直观
让异常位置在现场更容易被确认、复核和记录。
减少反复靠近确认
先缩小范围，再安排进一步处理，更有利于提升巡检效率。
帮助提高治理节奏
从巡检到复核的动作更连贯，排查效率更稳定。
手持巡检与固定监测协同配合，扩大节能减排覆盖范围
在实际工厂里，节能减排并不是一次性的排查任务，而是一个持续治理过程。手持式设备适合做日常巡检、专项普查和检修复核，固定式设备则更适合重点区域持续观察、在线预警和长周期留档。
把 CRY8121、CRY8123 与 CRY2610、CRY2612、CRY2613、CRY2613M 组合起来，可以让企业根据现场布局、点位密度和治理节奏，选择更灵活的部署方式，而不是把所有任务都压在单一巡检手段上。
手持适合普查与复核
更适合流动巡检、专项排查和检修后的快速确认。
固定式适合重点区域持续观察
对高价值点位和高频问题区域，更容易形成持续监测。
按节奏选择部署方式
可以结合班次、检修窗口和产线节拍灵活配置。
扩大节能减排覆盖范围
从一次巡检扩展到持续治理，让更多系统纳入管理。

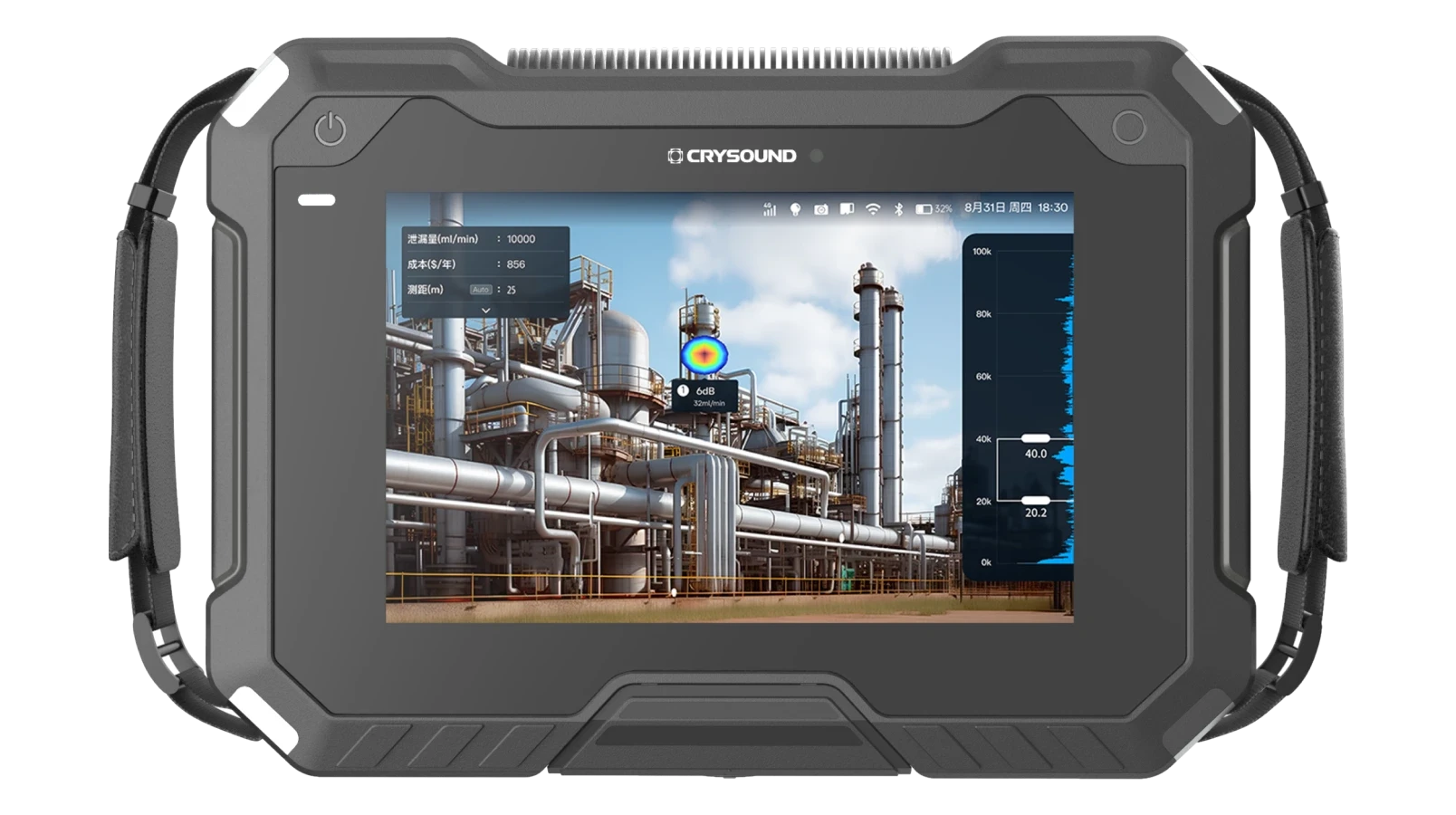

压缩空气、工艺气体与公用工程系统，往往最值得优先治理
对于很多制造企业来说，压缩空气、工艺气体和公用工程系统往往是泄漏治理最容易看到收益的区域。一方面这些系统点位多、泄漏常见；另一方面一旦治理到位，通常能更快在能耗、运行稳定性和维修效率上体现价值。
这也是为什么“精准定位泄漏位置，助力节能减排”不应只被理解为单次检测，而应该被看作面向高频损失点的持续治理方案。
压缩空气系统收益通常更直观
泄漏治理后，能耗和运行成本变化往往更容易被量化。
工艺气体系统更需要精细排查
一旦涉及关键工艺介质，定位效率和处置顺序更重要。
公用工程系统点位多、频次高
更适合建立持续巡检与复核机制。
优先治理高频损失区域
把资源集中在更容易产生节能减排价值的系统上。
从定位、评估到报告复测，形成更高效的节能减排闭环
真正有价值的节能减排，不只是找出漏点，而是让定位结果可以进入报告、工单、维修和复测流程。这样，现场团队不仅能知道“哪里漏”，还能知道“先修什么、修完怎么复核、后续如何留档”。
当定位、评估、报告和复测形成闭环后，泄漏治理就更容易从单次巡检变成可持续改进的工作机制。
定位结果可以直接进入报告
让巡检发现不再停留在口头反馈，而是进入正式记录。
维修优先级更容易建立
把泄漏位置、损失判断和处理顺序串成统一链路。
修复后更容易复测留档
便于形成整改前后对比和后续追踪。
推动持续改进
让节能减排从一次项目变成可重复执行的长期机制。
系统设备
探索更多案例
作者：张博文｜CRYSOUND 应用工程师 压缩空气泄漏很少会以“重大故障”的形式突然出现。更常见的情况是，它们一直躲在现场背景里：某个接头持续轻微漏气，某段高空管路长期有损失，一个阀组总感觉压力不够稳定，一条本来不该持续保压的支路却一直带压运行。单看每一个点都不算夸张，合起来却会长期吞掉能源和系统余量。 这也是为什么很多工厂容易低估泄漏问题。泄漏不一定会立即导致停机，但它会日复一日地消耗电力、侵蚀可用产能。美国能源部 DOE 和 ENERGY STAR 都指出，典型工厂的压缩空气系统中，泄漏可能占到总输出的 20% 到 30%；而在维护不佳的系统里，ENERGY STAR 认为泄漏比例甚至可能达到 20% 到 50%。一旦损失到了这个量级，问题就不再只是“现场小毛病”，而是实打实的运行成本问题和维护优先级问题。 工业现场中隐藏的压缩空气泄漏造成能耗和产能损失 为什么压缩空气泄漏的代价往往比看起来更高 压缩空气泄漏的成本，往往高于现场直觉，因为它同时消耗了两样东西：电费 和 系统容量。最直观的损失是电力，空压机一直在生产最终没有被工艺使用的空气。更隐蔽的损失是系统余量。一旦可避免的泄漏太多，工厂就可能开始出现压力不稳、峰值工况恢复慢、用气设备总觉得“气不够”的情况，哪怕纸面上的装机能力看起来并不低。 很多时候，泄漏先以“症状”出现，而不是被当作“根因”来处理。维护团队看到的可能是下游压力波动、执行器动作变慢、系统恢复时间拉长，或者压缩机看起来总比预期更忙。第一反应常常是调高设定值、补容量、调控制逻辑，但更简单的真相可能是：太多空气在到达有效工位之前，就已经从系统里漏掉了。 压缩空气泄漏成本：指压缩空气系统已经生产出来、但没有真正被工艺使用，而是通过可避免泄漏流失掉的那部分年度运行成本。 ENERGY STAR 在这里给了一个很有价值的对照：如果工厂长期有主动的泄漏管理，泄漏损失可以控制在 10% 以下；而如果系统缺乏维护，泄漏占比就会显著上升。这个差距决定了泄漏不是背景噪声，而是可量化、可排序的运营费用。 现实工厂里，压缩空气泄漏通常藏在哪里 大多数工厂的压缩空气不会通过一次显眼的大故障全部跑掉，而是从很多看起来很普通的连接点慢慢泄露。正因为每个点都不大，才更容易长期被忽略。 常见泄漏位置包括： 快插接头和连接器 软管及其端部连接 螺纹接口 FRL 组件和阀组总成 排水器、疏水器和冷凝水相关部件 气缸或执行器中老化的密封件 停机但仍保持带压的设备支路 肉眼难以靠近检查的高空主管和分支管路 其中有些点维修本身并不复杂，难点更多在于 接近性 和 可见性。高空管路、密集阀组、拥挤机械区和现场背景噪声，会让“快速找准具体泄漏点”变得很慢。这也是很多工厂明知道系统里大概率有漏点，却迟迟推不动系统化治理的原因之一。 为什么大家都知道有泄漏，却还是很难真正修掉 很多工厂并不缺对泄漏问题的认知，真正缺的是一条从“怀疑有问题”走到“能执行修复”的稳定路径。 常见阻力通常来自这几方面： 泄漏损失分散在许多资产上，而不是一个足够显眼的单点故障 现场噪声大，靠传统听音并不可靠 高处或拥挤区域让巡检效率很低 维护团队总要优先处理那些看起来更“紧急”的故障 管理层往往看不到足够清晰的财务理由，难以下决心投入时间 很多泄漏治理卡住的地方，正是在工程直觉和现场优先级之间。维护人员知道系统里有泄漏，班组甚至能听到部分漏气声，但如果没有人把它换算成足够清晰的成本，也没有一种足够高效的方法去定位具体漏点，这件事就会一直留在 backlog 里。 这也是为什么“先算清楚损失”很重要。计算器不能帮你修好泄漏，但它可以回答一个管理上更现实的问题：这个问题大到足以值得马上投入排查了吗？ 免费压缩空气泄漏成本计算器 这篇文章配套了一套轻量级的 压缩空气泄漏成本计算器，它不是为了做审计报告，而是为了回答一个更实际的现场决策问题： 如果我们的泄漏水平处在一个现实区间里，它一年大概会浪费多少钱？ 压缩空气 ROI 工厂空气泄漏一年浪费多少钱？ 不到一分钟估算压缩空气泄漏的年度成本。可在“压缩机数据估算”和“按年度电费估算”两种模式之间切换。 常用规划假设 20% 预估泄漏率 通过泄漏率滑块快速模拟不同现场情景。计算器会实时更新结果，帮助你在安排维修前对不同假设做压力测试。 按压缩机数据估算 按年度电费估算 输入假设 选择最符合你当前已知信息的一种输入方式即可。 货币 只影响结果展示格式 USD ($) EUR (€) GBP (£) CNY (¥) 压缩机总装机功率 HP kW 每千瓦时电价 维修预算（选填） 每周运行天数 每天运行小时数 全年停产天数 货币 与年度电费输入保持一致 USD ($) EUR (€) GBP (£) CNY (¥) 压缩空气系统年电费 维修预算（选填） 预估年度泄漏成本 $0 调整输入项，查看压缩空气泄漏如何转化为持续发生的年度支出。 压缩空气系统年电费 $0 平均每月泄漏成本 $0 平均每日泄漏成本 $0 预计回收周期 — 仅用于规划估算。 这个计算器用于帮助你快速判断压缩空气泄漏可能带来的业务影响。它不能替代工厂能效审计，也不能替代定量化的泄漏调查。 想把这部分成本对应到真实漏点？声学成像可以帮助维护团队在阀组、接头和高空管路上更快看到压缩空气泄漏位置。 查看压缩空气泄漏检测方案 说明：泄漏率由用户自行设定，便于团队模拟偏保守或偏激进的不同场景。 它支持两条比较容易落地的输入路径： 按压缩机数据估算：如果你知道装机功率、电价和大致运行时间 按年电费反推：如果你已经知道压缩空气系统大致每年的用电支出 其中最关键的输入，是你对 泄漏率 的估计。这个比例本来就应该按场景来判断。管理较好的系统，可以先用较低场景；而那些管路老化、接头频繁改动、停机设备仍长期保压、又缺少定期巡检机制的现场，则更适合用偏高场景做决策。 这个工具的价值不在于给出审计级精算，而在于尽快把“大家感觉可能有点漏”转换成“年度暴露成本大概有多少”。一旦这个数字足够大，泄漏排查就更容易进入预算和维护优先级。 但先算成本还不够，关键是能不能尽快找到漏点 成本估算只有在能改变现场行动时才有意义。当工厂发现泄漏每年可能已经造成几千、几万，甚至更高的损失后，真正的问题就变成了： 我们能不能足够快地把这些漏点找出来，并把它们转成一张可维修的清单？ 很多泄漏治理项目并不是死在“算不明白”，而是死在“找得太慢”。靠近视线范围的少量漏点也许不难发现，但一旦系统涉及高空主管、密集阀组、复杂支路和狭窄机械空间，定位具体泄漏点就会迅速变得低效。知道“有泄漏”并不等于能够高效率修掉泄漏。 能不能把定位速度提起来，直接决定了这个项目能否继续推进。如果找漏点的过程非常慢，再好的节能理由也可能在执行中失去动力；如果定位过程足够快、足够稳定，工厂就更容易从“估算损失”顺利走到“排查、修复、复核”。 声学成像为什么更适合做压缩空气泄漏定位 DOE 和 ENERGY STAR 的相关资料里，通常都会建议团队使用 超声波泄漏检测，因为压缩空气泄漏会产生高频声音，在嘈杂环境里比单纯靠耳朵更容易被捕捉到。这个方向本身没有问题，但现场真正耗时的部分，往往不是“知道有高频声”，而是“能不能快速把声源定位到真实漏点上”。 声学成像的价值在于，它把原本抽象的声音信号叠加成可视化热区。维护人员不再只依赖点对点听音，而是能直接看到声音能量集中在哪个位置。在密集阀组、软管连接、法兰、主管分支和难以靠近的高处区域里，这层可视化信息能显著提升定位效率，也更方便做现场记录和后续维修交接。 这类方法尤其适合以下场景： 可疑区域里存在多个潜在连接点 泄漏位置高于视线范围或跨越拥挤机械区 团队需要把发现结果记录到维修 backlog 现场不是只修一个漏点，而是要对多个漏点做优先级排序 如果你已经在用声像仪做泄漏排查，也建议一起看这篇中文指南：声学成像为什么会“误报”？反射、伪影与误判排查指南。它可以帮助团队更快区分真实泄漏与伪影，减少误判。 对于需要做常规压缩空气巡检的现场，CRYSOUND 的 手持声学成像设备产品页 可以作为后续产品选型入口。像 CRY8121 气体版声学成像仪 这类高分辨率手持方案，适合更复杂的工业场景；CRY2612 128-Mic 气体版工业声学成像仪 这类便携手持设备，也适合压缩空气和真空泄漏等日常排查任务。 工厂采购检测工具，并不是因为“算损失”这件事本身很有趣，而是因为一旦成本已经足够大，团队就需要一条更高效的路径，去找到数字背后的真实漏点。 利用声学成像在工业阀组和管路周边更快定位压缩空气泄漏点 一个更实际的现场流程：估算 → 排查 → 修复 → 复核 当工厂已经接受“泄漏不是小事，而是长期成本问题”之后，后面的流程其实不需要特别复杂。 先估算年度暴露成本。 用计算器分别测试低、中、高三个泄漏场景，判断这个问题是否足以值得集中处理。 从高概率区域开始排查。 优先看空压机房、干燥机、主管、阀组、软管、支路、长期带压的闲置设备和高空主管路。 先修最有价值的漏点。 按疑似严重程度、维修可达性、安全性和运行影响排序，而不是试图一次性把所有问题都扫完。 修后复核，再把它变成常规动作。 对已修区域做复查，记录重复出现的泄漏模式，让泄漏治理从一次性活动变成维护 routine。 这套流程的核心并不是追求“绝对完美的数据”，而是尽快建立一条足够实用的决策链：先知道浪费是否真实存在，再知道问题值不值得优先处理，然后用更高效的方法把漏点找出来并修掉。 FAQ 这个压缩空气泄漏成本计算器有多准确？ 它是一个用于规划和优先级判断的估算工具，不是审计级工程模型。它的任务是帮助工厂在合理假设下，快速看到年度损失的大致区间，而不是给出一份精算报告。 如果我完全不知道现场泄漏率，应该从多少开始试？ 如果现场还没有系统性调查，20% 是一个很实用的起始场景。DOE 和 ENERGY STAR 都指出，这一量级在现实工厂中并不少见，后续你可以再对比更低或更高区间。 为什么不能只算成本，不做泄漏检测？ 因为成本估算只能告诉你“值不值得管”，并不能告诉你“具体该修哪里”。工厂仍然需要一种现场方法，把成本问题转换成可以执行的泄漏清单。 声学成像在什么情况下最能体现价值？ 它最适合那些很难靠耳听或逐点排查快速定位的场景，尤其是高空管路、密集阀组、拥挤机械区以及存在多个可疑连接点的装置。 先把损失算清楚，再把漏点找出来并修掉。如果你的年度损失已经足以值得行动，可以直接联系 CRYSOUND讨论更适合现场的压缩空气泄漏检测方案。 参考资料 U.S. Department of Energy, Improve Compressed Air System Performance: A Sourcebook for Industry — https://www.energy.gov/cmei/ito/compressed-air-systems ENERGY STAR, Energy Savings Tips for Small and Medium Manufacturers — https://www.energystar.gov/buildings/resources_audience/small_biz/small_medium_manufacturers U.S. Department of Energy, AIRMaster+ — https://www.energy.gov/cmei/ito/articles/airmaster 关于作者 张博文 — CRYSOUND 应用工程师，专注于工业维护、泄漏检测与局部放电检测中的声学成像诊断应用。
兆华电子CRYSOUND 正式宣布发布我们的第二代创新声学成像仪报告软件。这款更高级的软件旨在提高检测过程的效率和准确性，带来量身定制的新功能和改进的功能，以满足各行各业专业人员的需求。 通过全面升级，新版本提供了增强的功能、完善的性能和高级功能，确保了比以往任何时候都更加顺畅和精确的检测体验。无论您是进行例行检查还是进行复杂的诊断，这款全面升级的软件都将重新定义您的工作流程。 无缝数据导入 兆华电子CRYSOUND 第二代报告软件简化了数据导入过程。通过确保设备和计算机连接到同一个网络，用户可以毫不费力地导入检查数据。这消除了复杂的现场布线的需要，并提高了工作流程效率。通过 WiFi 将您的设备连接到计算机，实时选择和下载数据，然后立即开始分析。 全面的多场景报告 该软件支持广泛的检查场景，使其成为各种应用的必备工具。它可以自动识别测试场景，例如电气、气体和机械检查，并根据特定场景智能地匹配相应的报告模板。 局部放电分析：确定电力设备放电的位置和类型。 气体泄漏分析：根据所选气体类型（包括空气、氧气、甲烷和其他气体）估算气体泄漏造成的经济损失。 机械噪声分析：查明机械设备的异常噪声源。 热成像分析：分析红外热图像以识别温度变化和异常。 该软件会自动适应每种情况，生成详细的报告，其中包括设备名称、ID 号、严重性级别、维修状态和维护建议等基本信息。这种全面的方法可确保维护团队拥有有效采取行动所需的所有信息。 高级声学图像分析 利用二次分析功能实现更高的准确性。虽然在现场测试期间可能会漏掉故障点，但可以在检查后进行调整以完善结果： 修改成像阈值和动态范围，以最大限度地减少环境噪声的干扰。 调整成像点，确保在声学分析过程中不会遗漏任何关键区域。 这些工具使用户能够创建更精确、更可靠的报告，使工程师能够做出数据驱动的决策。 煤气泄漏的经济损失估算 煤气泄漏可能导致重大财务损失。使用兆华电子CRYSOUND第二代报告软件，用户可以根据相关气体的市场价值计算这些损失。支持选择空气、氧气、甲烷和其他气体，用户可以根据该气体的市场价格填写相应的气体值，以计算出更准确的经济损失。 增强的热成像分析 该软件不仅可以显示热图像，还可以识别图像中的最高和最低温度。用户可以设置温度测量的特定点或区域，软件可以自动计算温升。这些功能使工程师能够快速诊断问题并创建实用的故障排除报告。 灵活的报告导出选项 该软件提供PDF和Word导出格式，可满足不同的用户需求。 PDF 格式：非常适合无需进一步修改的最终报告。 Word 格式：非常适合希望在完成报告之前编辑或添加其他信息的用户。 兆华电子CRYSOUND 第二代声学成像仪报告软件是一款变革性解决方案，旨在简化检查工作流程，提高报告准确性，并为专业人员提供切实可行的见解。无论您是诊断电力设备、分析煤气泄漏还是评估机械性能，该软件都能提供无与伦比的灵活性和功能性。 借助兆华电子CRYSOUND 最新的第二代创新技术，体验检验报告的未来。如需了解更多信息或申请演示，请通过 info@crysound.com 联系我们，或立即在网站上提交 “联系我们” 表格。
超声波成像测漏系统（Acoustic Imaging Leak Detection System，简称AILDS）由杭州兆华电子股份有限公司研发，目前已在多家煤化工、石化、天然气企业的装置区上线运行，用于高空、高危区域的在线泄漏监测。本文由兆华电子AILDS项目团队撰写，基于实际部署与运维经验整理而成，并用通俗的方式聊清楚：为什么要用这种系统、它大概怎么工作、现场用了之后究竟有什么变化、以及它能做什么、不能做什么。 一、传统泄漏巡检，难在哪儿？ 在石化、天然气场站、煤化工、危化品堆场，大家对“泄漏”这两个字有多敏感，就不用多说了。真正麻烦的是：很多关键点位都在20米左右的高空。 过去要查一个高空微小泄漏，大多是这样的流程： 搭脚手架、上吊笼，上下折腾好几个小时； 人带着肥皂水、便携仪器在管线间钻来钻去； 冬天手冻僵、夏天汗湿透，查完一圈心里还不踏实——“这么多阀门、法兰，会不会还有漏掉的？” 总结下来，传统泄漏巡检普遍有几件“老大难”： 点位高：20米管廊、塔器顶部、人难上去，临时搭设成本高，作业风险也高。 声音小：微小泄漏产生的超声波信号，被泵机、风机噪声淹没，靠耳朵几乎听不出来。 看不见：早期泄漏流量小，肥皂水不起泡，气味不明显，等“看见油迹、闻到味”时往往已经扩散。 效率低：一套装置区动辄上千个监测点，人工“爬上爬下”更多是抽查，很难做到真正的连续、全覆盖。 传统的电化学、红外、激光等检测方式，本质上还是点或线的监测： 在某个固定点测量“有没有超标”； 沿一条光路看“有没有气体通过”。 而现场真正想要的是： 不仅要知道“有没有泄漏”， 更希望在一大片区域里，看清楚“到底哪儿在漏”。 这正是超声波成像测漏系统（AILDS）要解决的问题。 二、超声波成像测漏系统AILDS：让“听不见的泄漏声”长成屏幕上的“彩云” 基本原理：带压气体泄漏→超声波监测→彩色云团定位 AILDS的工作过程： 带压气体泄漏→产生特征超声波→多通道采集→声学成像→在画面上用“彩云”标记漏点。 当带压气体通过阀门缝隙、法兰微裂、焊缝缺陷喷出时，会和周围空气产生剧烈湍流，形成一类有明显特征的超声波信号： 泄漏量越大，超声信号越强； 压差越高，声学特征越明显； 与电机、泵机那种偏低频的机械噪声不同，便于从背景声中“拎出来”。 AILDS做的，就是想办法把这种“听不见的声”变成“看得见的图”： 1.使用多通道超声波传感器阵列，从多个方向同步采集超声信号； 2.在前端做放大、滤波、去噪，尽量剔除电磁干扰和低频背景噪声； 3.对多通道信号做相位差/强度差分析，估算不同空间位置的声能分布，推算出泄漏声来自哪个方向、哪一块区域； 4.把声能分布映射成二维“热力图”，再叠加到现场视频画面上。 最后，泄漏信号最强的地方，会在屏幕上长出一团红黄绿色的“彩云”。对现场人员来说，效果非常直观：画面里哪里有彩云，哪里就“很可疑”。 工程参数：大概能扫多远、能扫多小？ 从多个在线运行项目的现场测试和联合标定结果来看，AILDS在工程应用中的典型能力大致如下： 推荐检测距离：0.5～50m 在1～30m范围内，对微小泄漏有更好的信噪比和成像效果； 工作频段： 超声波频段（高于20kHz），通过带通滤波选取泄漏特征频带（20~40kHz），抑制可闻频段和低频机械噪声； 最小可检泄漏量/孔径（典型工况）： 在最低0.6MPa压差条件下，对阀门缝隙、法兰微缝等0.1mm量级早期泄漏具备可视化检测能力； 实际灵敏度会随介质种类、压力、背景噪声和布点方式有所变化； 定位精度： 在推荐距离内，可提供厘米级泄漏点位置，配合视频画面，在画面上“指点”到具体设备或法兰区域。 这些数值不是“绝对不变的标准线”，而是我们在多个现场项目中验证过的典型工程水平。 防护等级： 通过Ex ib IIC T6 Gb防爆认证，IP66防护认证，适用于典型危险区域的长期在线部署。 系统架构：不只是一个探头，而是一整套在线系统 AILDS不是一只“聪明的传感器”这么简单，而是一整套在线监测系统，可以大致拆成三层： 1.前端感知层 云台式超声波成像测漏仪部署在现场，负责“听泄漏声、看现场画面、输出彩云图”； 支持云台旋转、俯仰，做大范围扫描。 2.中端存储层 NVR等存储设备接收前端数据； 将视频、声学图像、告警记录完整留存，便于后续回放和事故分析。 3.后端管理层 VMS等管理平台接入多个前端； 统一做设备管理、检测控制、告警展示、报表统计，将信息集中呈现到中控室大屏。 可以用一句话来形容： 前端“看见漏点”， 中端“记住过程”， 后端“一屏管全场”。 一个典型现场：从“爬管廊”到“看彩云” 以宁夏某煤化工装置区为典型案例，目前已在现场已部署11套AILDS，覆盖气化炉、加热炉、罐区、管廊等多类场景。看看现场在引入AILDS之后，实际工作方式是怎么变的。 改造前：6个人爬半天，还是“心里没底” 典型的气化炉装置区： 气化炉装置区内分布着大量高温高压管道、阀门和法兰； 很多关键点位在20米左右高空； 介质多为可燃和有毒气体，一旦泄漏不只是损失原料，更牵涉人身安全和装置稳定。 过去的巡检，大致是这样进行的： 安排数名巡检和检修人员，提前搭好平台、上管廊； 带着肥皂水、便携式检测仪，沿着管廊和平台一家家地排查法兰和阀门； 一圈下来，少说也得大半天，遇到大检或专项排查，甚至要连干几天。 一线同事对这种模式的评价很直接：“累，慢，还不放心。” 累：高空来回奔走、各种姿势贴近设备看/听； 慢：一个区域几十上百个点位，挨个排查耗时很长； 不放心：现场噪声大、点位多，总觉得“人眼、人耳”有可能遗漏细小问题。 改造中：让云台每天替你“扫一遍” 在对泄漏风险和巡检负荷做完评估后，我们与业主一起在不同高度的平台上，分层部署数台云台式超声波成像测漏仪，并接入AILDS： 高层云台：覆盖气化炉炉头、煤粉管道等重点区域； 中层云台：覆盖锁斗、伴热、法兰和阀门密集带； 低层云台：覆盖给料罐、地面管线等设备。 在工程实施中，有两步非常关键： 1.设定巡航路线和预置位 #image_title 对每一台云台设定若干“预置视角”（比如某条管廊、某组法兰、某个平台区域）； 按工艺分区和风险等级配置不同的巡航周期：高风险区域扫得更勤。 2.接入中控系统 所有前端设备的声学成像画面和告警信息接入AILDS的管理平台； 中控室大屏可以同时查看装置区俯视画面、彩云图以及告警列表。 从那以后，设备基本就是按设定策略，每天自动完成“扫一遍”的动作： 云台按照预定路线旋转、俯仰，把各层关键区域逐一扫描； 一旦某处出现特征泄漏超声信号，对应位置就会在屏幕上长出一团“彩云”； 中控值班员看到彩云异常，就能第一时间通知检修，直奔对应的阀门或法兰，做针对性确认和处理。 改造后：从“人找问题”变成“问题自己冒出来” 运行一段时间之后，现场的反馈集中在三个方面： 1.高空作业次数减少了 原来每月2～3次的地毯式高空排查，被压缩为“按季+有异常上去核查”，高空作业次数在统计维度上明显下降； 日常以“系统自动巡检+有异常时人工上去核查”为主，高空作业更聚焦在具体问题点。 2.问题发现得更早、更小 过去很多微小泄漏，往往要到“闻到味儿、看到痕迹”才被注意到； 现在只要泄漏达到可检测阈值，在彩云图上就能提前看到异常信号，让处置“抢”在前面。 3.检修效率更高了 以前接到“某片区域有味道”的反馈，只能在几十个法兰、阀门里逐个排查； 现在AILDS在画面上直接标出哪一个设备附近有明显声学异常，检修人员拿着工单就能直奔目标区域。 一线同事后来总结了句很形象的话： “以前是我们到处找问题， 现在是问题自己在屏幕上冒出来。” 这大概就是“从爬管廊到看彩云”的变化。 AILDS能做什么？不能做什么？ 从安全和工程的角度来看，清楚“边界条件”很重要——既是对现场负责，也是对系统本身负责。 能做什么：它特别擅长的几件事 1.高空/高危区域的大范围在线监测 通过云台+阵列，实现0.5～50m范围内的面覆盖扫描，特别适合20m高管廊、塔器顶部等人工难以频繁到达的区域。 2.可视化定位 不只是告诉你“有泄漏”，而是在画面上直接“长出一团彩云”，提示泄漏位置； 配合厘米级定位精度，可以很快定位到具体设备/法兰区域。 3.全天候在线守望 7×24小时工作，不依赖人工巡检； 不怕风把气体吹散，因为它看的是“喷流产生的声音”，而不是气体浓度积累。 4.帮助减轻高空作业与重复巡检负荷 让一线人员从“频繁上高排查”转向“有异常再上去解决”，安全性和效率都有改善。 不能做什么：需要诚实面对的限制 1.看不见“完全被遮挡”的点 超声波泄漏信号只有在能够顺利传播到超声波传感器阵列时才能被系统有效识别和成像。如果泄漏点被结构件、厚壁壳体完全挡住，传感器阵列“听到”泄漏信号的概率会显著下降，甚至无法检测到泄漏。 这类区域需要通过合理布点、多角度布设或配合其他检测手段来补足。 2.强超声干扰源附近，需要特别设计 比如工艺放空口、长期开启的蒸汽排放、高频气动设备等，本身就会产生“像泄漏一样”的超声特征； 对这些点，通常需要在项目设计阶段做现场噪声谱分析，并通过区域屏蔽等方式进行处理。 3.它不是万能的“替代品”，而是强有力的“补充” 对于某些必须测“浓度是否超标”的场景（如人员密集区的有毒气体报警），电化学/红外/激光等传感器仍然是刚需； AILDS更适合用来构建一张“声学雷达网”，提前把泄漏风险“点亮”在画面上。 如果把整套泄漏监测系统看作一个团队： 浓度传感器负责“守住底线（浓度超不超标）”； AILDS更像一个“早期侦察兵”，提前告诉你哪里出现了可疑喷流，提醒你去看一眼、查一查。 结语：让系统先看到问题，让人更安全地去解决问题 当我们有了AILDS这样的超声波成像测漏系统之后，工作方式变成： 由系统每天按路线把装置区扫一遍； 一旦屏幕上长出“彩云”，再由人带着工单、有针对性地上去处理问题； 高空作业更聚焦、次数更少，泄漏往往在“还没闹出动静之前”就被解决。 对于石化、天然气、煤化工等行业来说，AILDS不是一个“炫技”的新玩具，而是一种更早识别泄漏、更安全组织巡检、更系统防控风险的方式。 需要强调的是，AILDS并不是对所有传统检测手段的替代，而是其中一枚重要“拼图”。在具体项目中，我们通常会将AILDS与浓度检测、工艺联锁、人工巡检等手段组合应用，通过分层防护的方式提升整体泄漏防控能力。 如果您所在的现场也有高空点位多、脚手架频繁搭拆、微小泄漏发现晚、排查慢、夜间和恶劣天气巡检压力大等难点，不妨考虑引入这样一套超声波成像测漏系统，让问题先暴露在屏幕上，如您有需求或需要更合适的检测方案，请通过下方表单与我们联系，我们的销售或技术支持工程师将与你取得联系。
在现代工业生产的背景下，气体泄漏不仅造成了资源的极大浪费，更对员工安全及生态环境构成了严峻挑战。近期，我们的一位来自石油天然气行业的客户反馈，传统的泄漏检测手段在精准定位泄漏源方面显得力不从心，加之作业环境往往严苛，进一步加剧了巡检人员面临的安全风险。兆华电子深知这一挑战的紧迫性与重要性，因此，我们坚持不懈地追求并提供切实有效的解决方案。 众所周知，气体泄漏多源于设备的长期使用、老化、腐蚀以及安装不当等问题，尤其易发生在法兰、阀门等连接部位。煤气泄漏的潜在危害不容小觑，定期的检查与维护不仅是保障生产安全的基石，也是提升企业社会形象与市场竞争力的关键所在。 对于工业生产而言，能够迅速且准确地定位气体泄漏点至关重要。为此，我们提供的泄漏量评估与经济损失分析服务，为企业决策提供了不可或缺的数据支持。 值得欣慰的是，我们的客户已成功运用手持式声学成像相机，在其工厂内的法兰与阀门区域精准识别出多处泄漏点。该相机不仅能够直观显示泄漏情况，还能对泄漏量及潜在经济损失进行科学评估，帮助客户依据评估结果，优先处理泄漏量较大的点，从而有效控制并减少工厂的整体损失。 若您希望获取更多信息或享受我们的专业服务，请随时与我们联系。兆华电子始终致力于为您提供高效、可靠的解决方案！
