CRY5820新一代智能声学与振动测试系统
CRYSOUND推出全新CRY5820 SonoDAQ Pro数据采集系统，并与OpenTest软件平台深度融合。SonoDAQ Pro具备即插即用式模块化设计、高动态范围及PTP / GPS高精度同步能力，确保在实验室与现场环境中均能稳定可靠运行。
该系统广泛应用于汽车NVH测试、航空航天、消费电子及工业机械等领域。通过将高精度数据采集与智能化分析相结合，SonoDAQ与OpenTest构建了从多通道采集、实时监测到高级处理与自动化报告的完整流程，大幅提升测试效率与工程可靠性。
灵活扩展至1000+通道
纳秒级同步精度
兼容多物理量测试
开放接口，开放生态

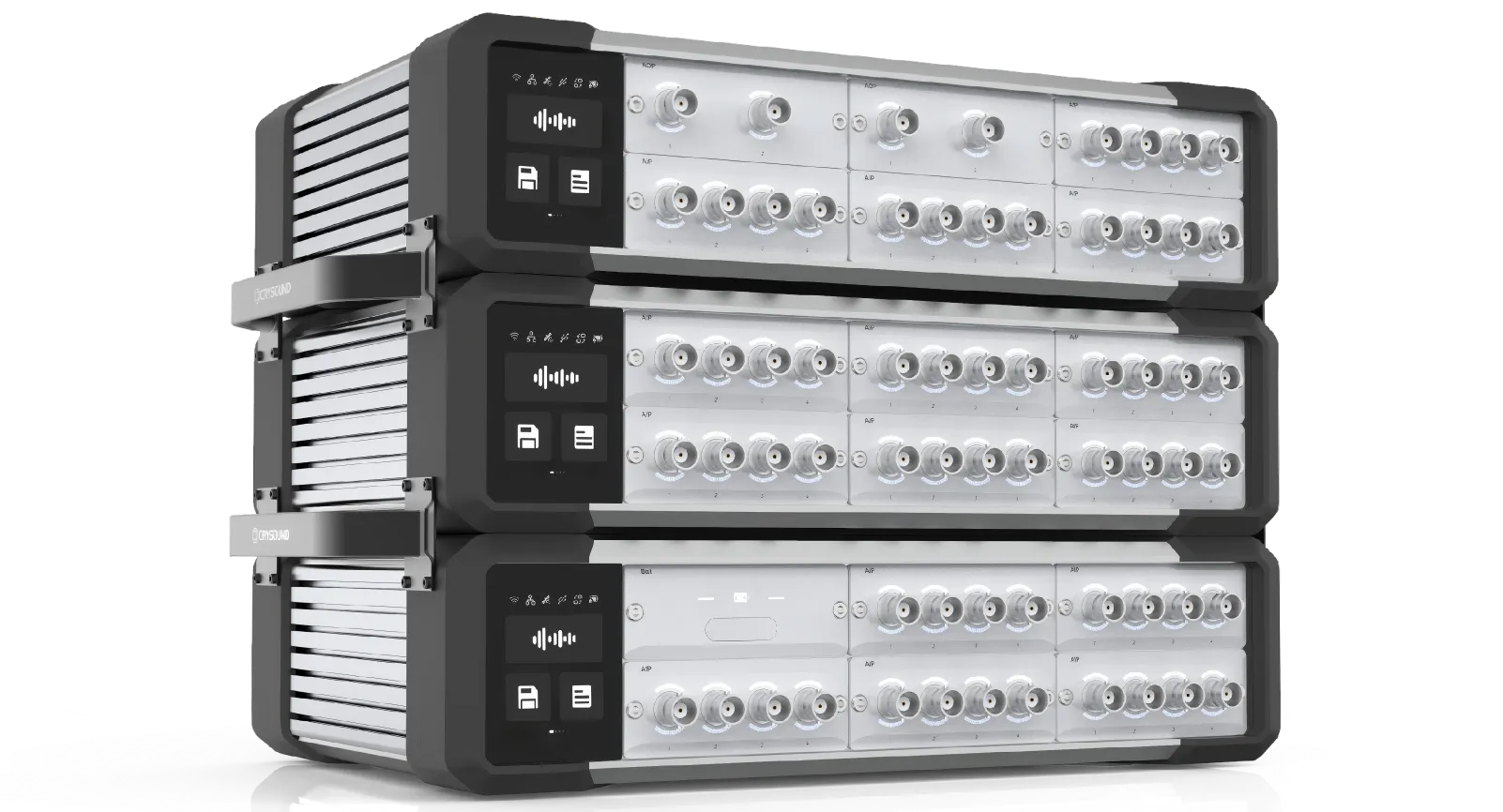

灵活扩展，通道数可达1000+，满足从单机到大规模系统的多样化需求

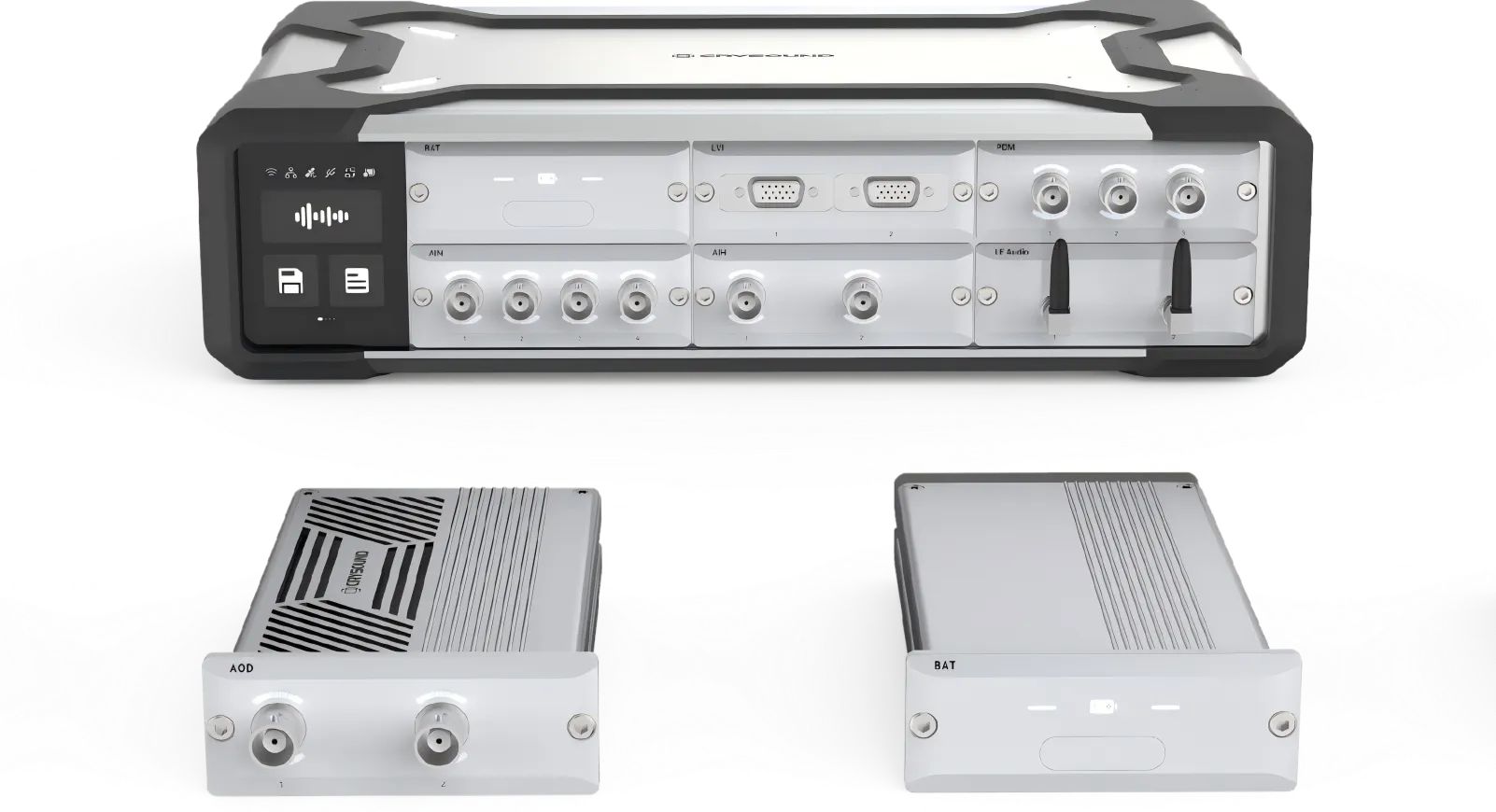

SonoDAQ采用模块化设计，单机支持4–24通道，多机通过菊花链、星型或混合组网可扩展至1000+通道。每个插槽支持热插拔和独立采样率配置，灵活适应不同规模的测试任务。
不仅是扩展通道，SonoDAQ还保证即插即用，避免复杂配置。无论是小型实验还是整车级实验，都能无缝切换，节省时间并减少搭建难度。
模块化设计
即插即用
纳秒级同步精度，保障分布式采集数据一致性
SonoDAQ实现纳秒级的分布式同步，不同设备间偏差小于 ±100 ns。通过集成IEEE 1588 PTP和GPS授时，无需额外同步电缆即可获得绝对时间对齐。这在阶次分析、声学全息和精密NVH测试等场景中尤为关键，即使是微秒级的漂移也会导致结果失真。
此外，SonoDAQ在长达1000小时的连续运行中依然保持相位和幅值一致性，确保长期稳定。工程师可以在复杂测试中安心使用，保证结果的可靠性与效率。
PTP 和GPS同步
同步误差≤100 ns

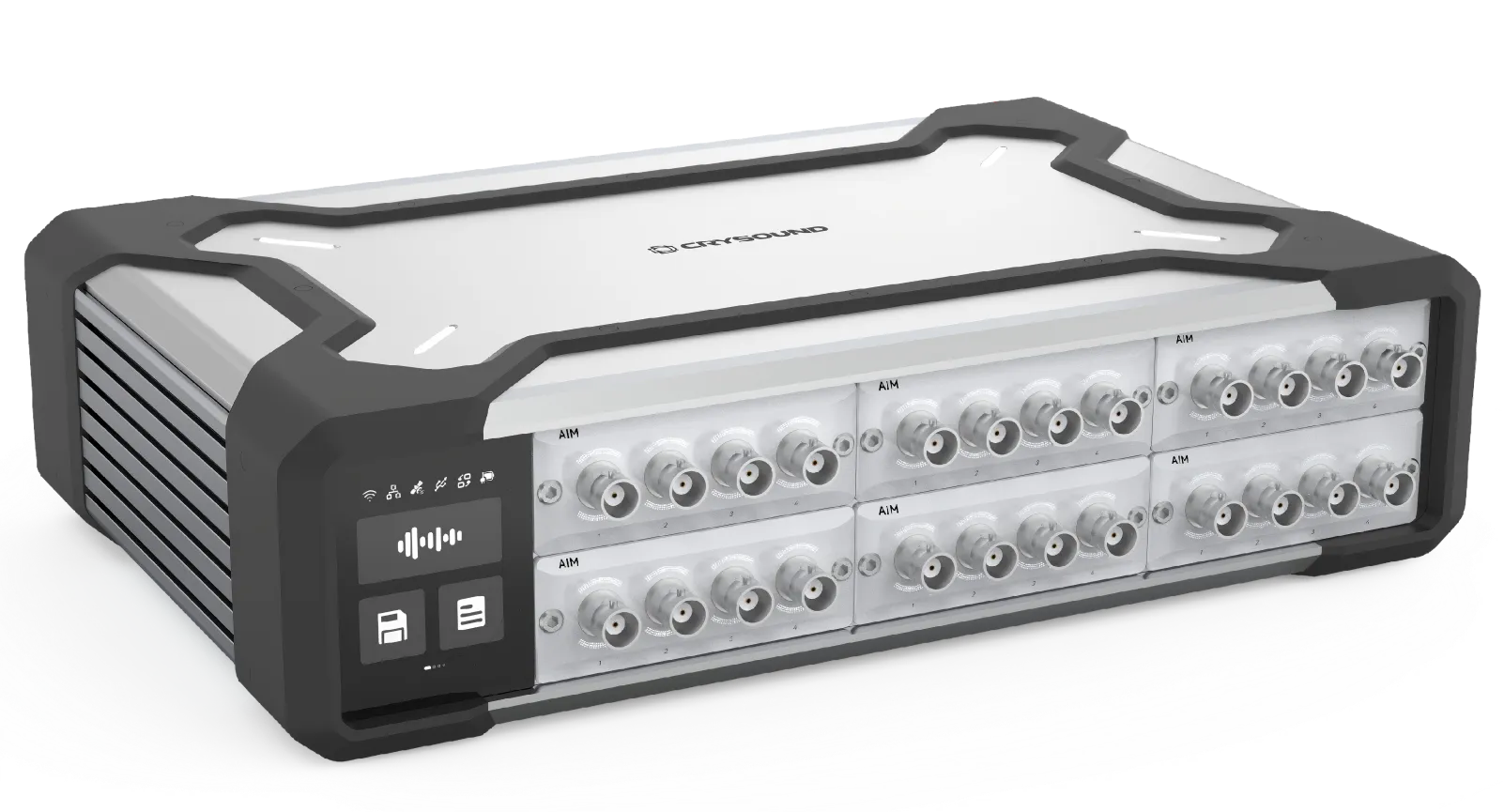

广泛信号兼容，覆盖声学、振动及多领域测试
SonoDAQ支持声音、振动、应变片、热电偶、电荷输入、电压/电流等多种信号类型。一套系统即可满足声学、振动、热学和电信号采集需求。
这种广泛的兼容性减少了多系统切换带来的成本和复杂性，大幅提升了测试效率，也使设备能够覆盖更多行业的应用场景。
多物理量测试
电池热插拔

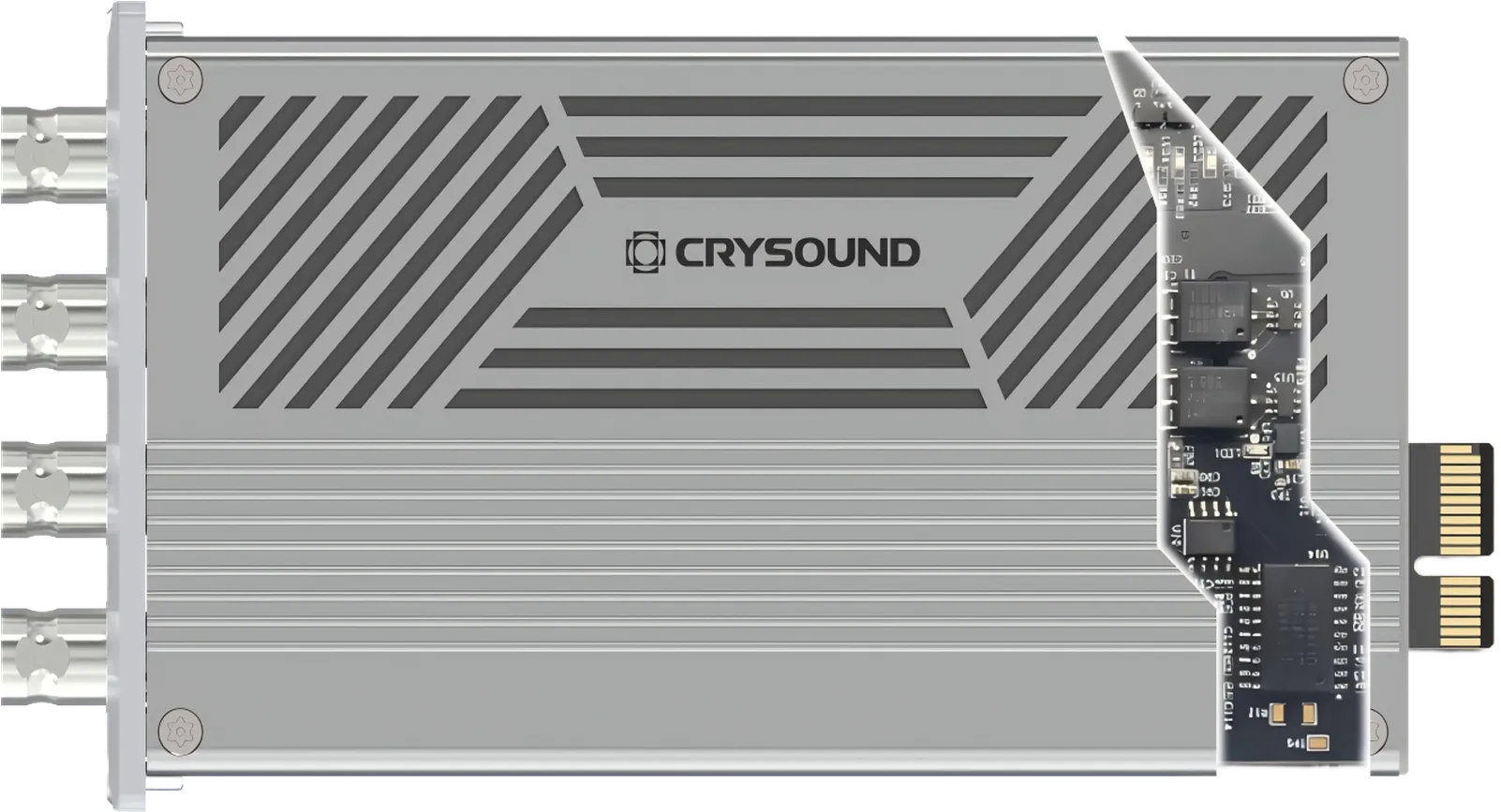

低底噪与高动态范围，从最微弱信号到强大激励皆可精准捕捉
采用32位双ADC，1000V 插槽间隔离，动态范围高达170 dB，底噪低至1.3 µV。无论是强烈冲击还是微弱异常，SonoDAQ都能精准记录，保证数据的完整性。
它不仅保证高保真度，还能在宽频带范围内无失真采集，帮助工程师分析复杂的频率响应特性，确保结果的可信度。
32 bit分辨率
1000V 插槽间隔离
170 dB动态范围

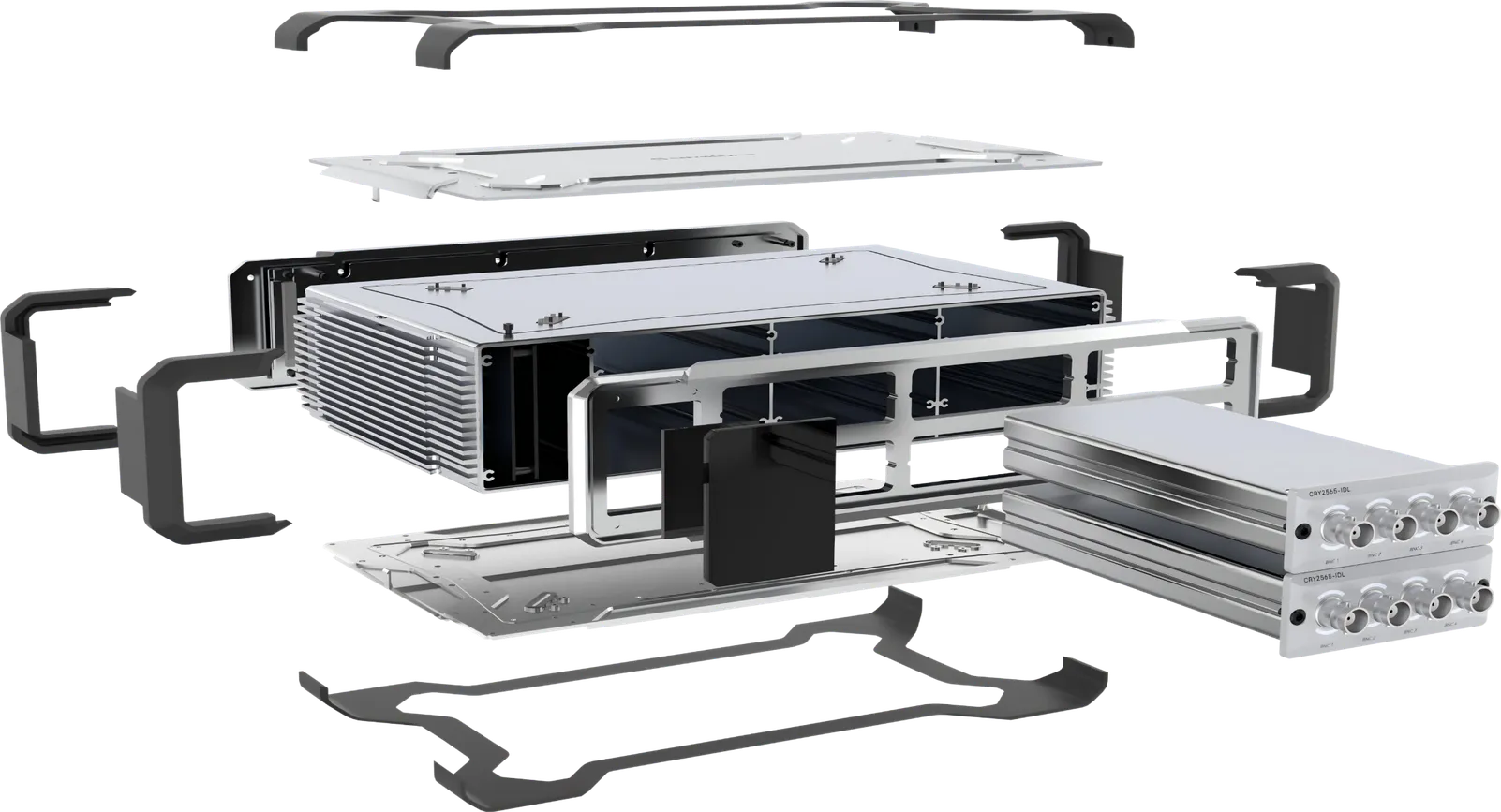

坚固设计与工业级防护，确保在高温、高湿与电磁干扰下依然可靠
SonoDAQ采用铝合金框架与碳纤维加固，具备轻量和高强度。IP43防护等级与-10 °C ~ 50 °C工作范围，使其在实验室与严苛现场环境下都能稳定运行。

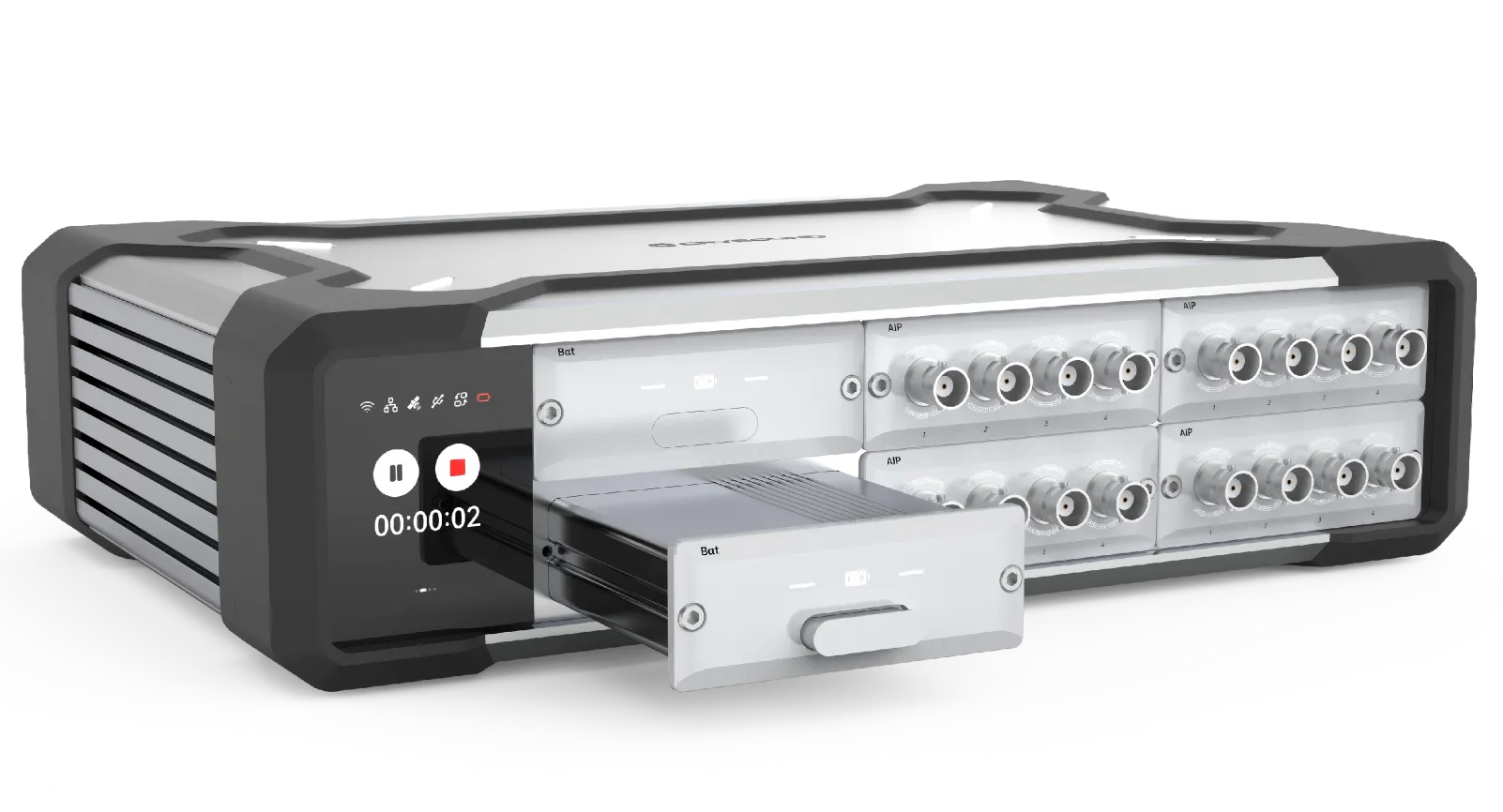

支持DC、PoE和电池三重供电方式，且电池支持热插拔，保证在供电不稳定时依旧不中断采集，提升系统的可靠性。
碳纤维结构
铝合金框架

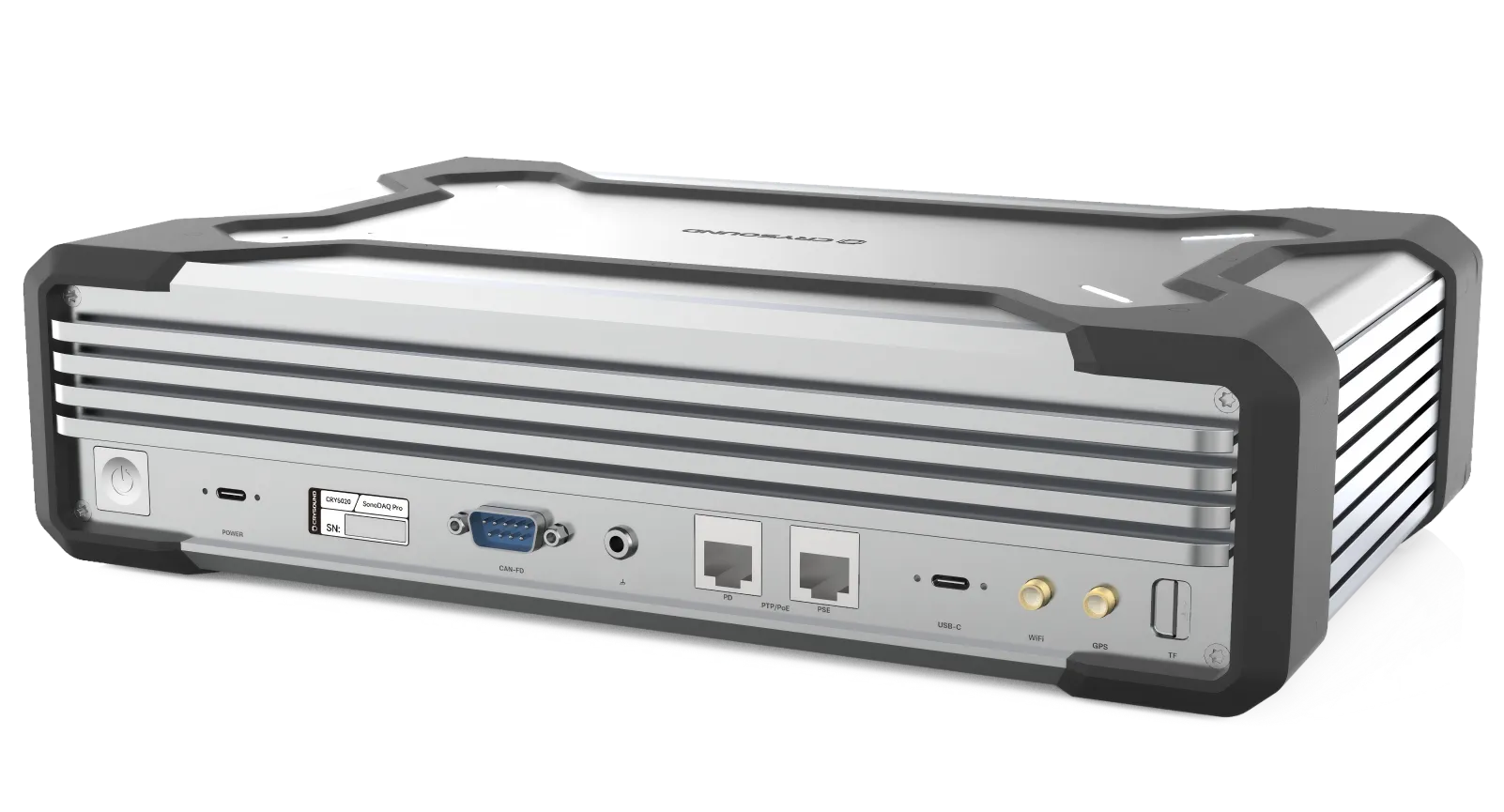

开放接口，打造跨硬件与软件的协同生态
SonoDAQ 提供基于 ASIO、OpenDAQ 等标准的开放接口，确保硬件能够与多种测试与分析软件平台无缝兼容。
与此同时，配套的OpenTest软件也能够兼容多种不同厂商的采集硬件，让用户不再受限于单一生态。在同一个平台上，工程师可以自由组合不同来源的硬件资源，实现跨设备的一致操作体验与数据分析。

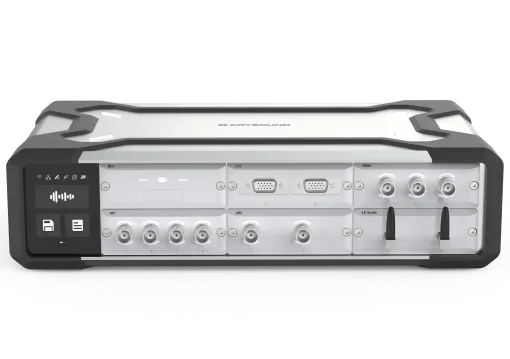

CRY5820 SonoDAQ Pro机箱
动态范围
170dB
分辨率
32 bit
隔离电压
1000V
通道数量
24 通道/机箱
接口
USB / 2×GLAN / 2×CANFD / WIFI
数据同步
PTP (IEEE 1588)/GPS
电源类型
DC直流输入供电/POE以太网供电/电池供电
内部存储器
256GB TF卡（可选配2TB）
校准方式
自校准/现场校准服务
固件升级
OTA / 用户端
环境温度
-10℃～50℃
散热
无风扇静音散热
保护级别
IP43
边缘计算
支持
AI算法
具有 6 TOPS算力的NPU芯片
输入模块
通道
4
分辨率
32 bit
采样率
(8/16/24/32/48/96/192/25.6/51.2/102.4/204.8) kHz，可设
耦合方式
AC/DC，可选
信号输入类型
差分/单端
频率测量精度
±2 ppm (-10 ℃ ~ 50 ℃)
模块隔离电压
1000V
THD + N
≤-105 dB (20 Hz ~ 20 kHz)@1 kHz
通道间串扰
≥130 dB@1 kHz
底噪
≤1.3 μV(20 Hz ~ 20 kHz)
最大输入电压
31.4 Vpk
输入阻抗
≥100 kΩ
TEDS
支持
输出模块
通道
2
分辨率
32 bit
输出模式
信号 / D类功放可选
耦合方式
DC
输出信号类型
差分
幅值精度
±0.35% (15 ℃ ~30 ℃)
通道间串扰
≥147 dB@1 kHz
最大输出电压
30 Vpk
输出功率
10W @ ＜ 0.2% THD +N (8Ω load）
阻抗测量范围
4 Ω ~ 600 Ω
