CRY2622M电力版固定式声学成像模块
CRY2625G是一款无人机机载声纹相机，支持超声波频段。仪器利用麦克风阵列波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态地呈现在无人机遥控器显示屏上。
CRY2625G无人机声纹相机有2轴电动云台，可以控制声纹相机的俯仰角和航向角，通过无人机遥控器控制声纹相机的检测方向。能够帮助您在嘈杂的工业现场快速的检测出可能的带压气体泄漏。应用于电力系统中，可以帮你快速排查潜在的局部放电故障点。
CRY2625G无人机声纹相机采用全铝合金壳体，坚固耐用，重量轻。采用DJI SKYPORT接口，拆装方便。支持拍照模式，视频模式，作业现场数据灵活记录。支持大容量TF数据存储卡，测试结果快速导出、上报。
局放定位和局部放电类型识别
IP66 防护等级
实时触发、记录报警信息
全天候实时监测

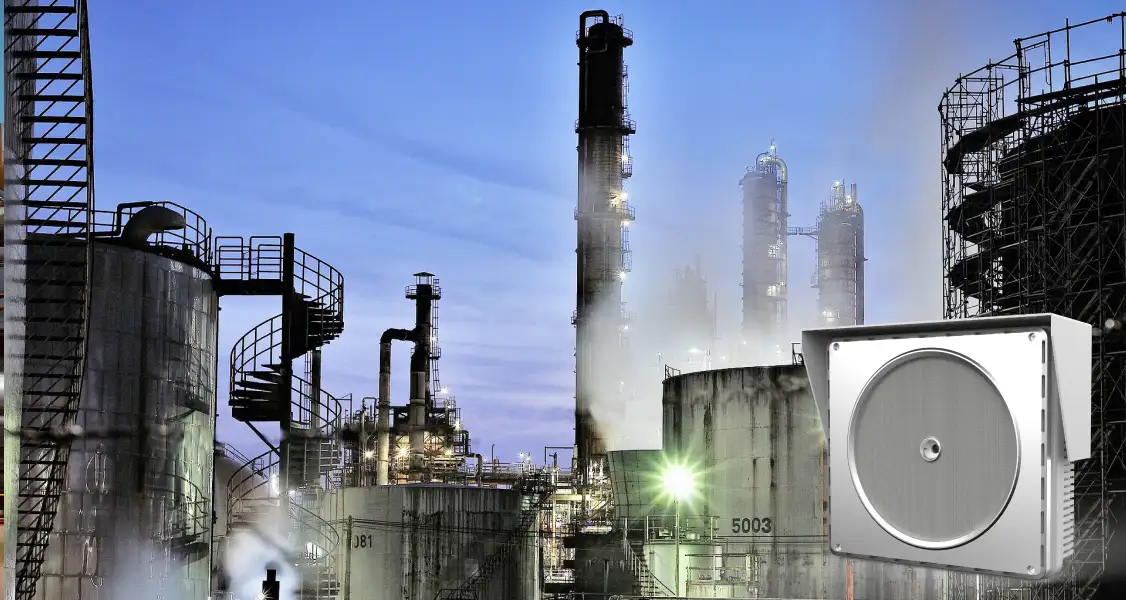

CRY2622M固定式声学成像模块支持全天候实时监控，适用于制造工厂、能源设施和关键基础设施等需持续监控设备状态的行业。基于先进声学成像技术，该模块可实时监测设备运行状态，提供即时反馈，帮助及早发现问题，减少停机时间，提升效率。
同时，固定式声学成像模块支持数据实时采集并传输至平台或云端，用户可随时随地远程查看，极大提升了监控的便捷性和灵活性。
局部放电定位和局部放电类型识别
CRY2622M在局部放电定位和类型识别方面提供先进功能，对于评估高压设备的电气绝缘完整性至关重要。声像模块的高空间分辨率能够精确定位设备内的放电源。
除了定位，CRY2622M还可以对局部放电类型进行分类，包括沿面放电、悬浮放电和电晕放电。通过准确识别这些类型，声像模块帮助团队优先考虑维修和预防措施，从而增强可靠性和安全性。
实时PRPD图谱
高效识别沿面放电、悬浮放电和电晕放电
集成机器狗、轮式机器人等
CRY2622M固定式声学成像模块与机器狗、轮式机器人集成，显著提升了多环境监控能力。系统利用声像模块实时检测声学信号，反馈环境状态及异常。配备声像模块的机器狗可穿越复杂地形，自主巡逻检测声源及异常。
通过声像模块与机器狗、轮式机器人的集成，用户可实现远程监控和操作，显著提升系统的智能化水平和应对能力。这种集成方案大幅提升了监控系统的效率和准确性，同时降低了人力成本和风险。

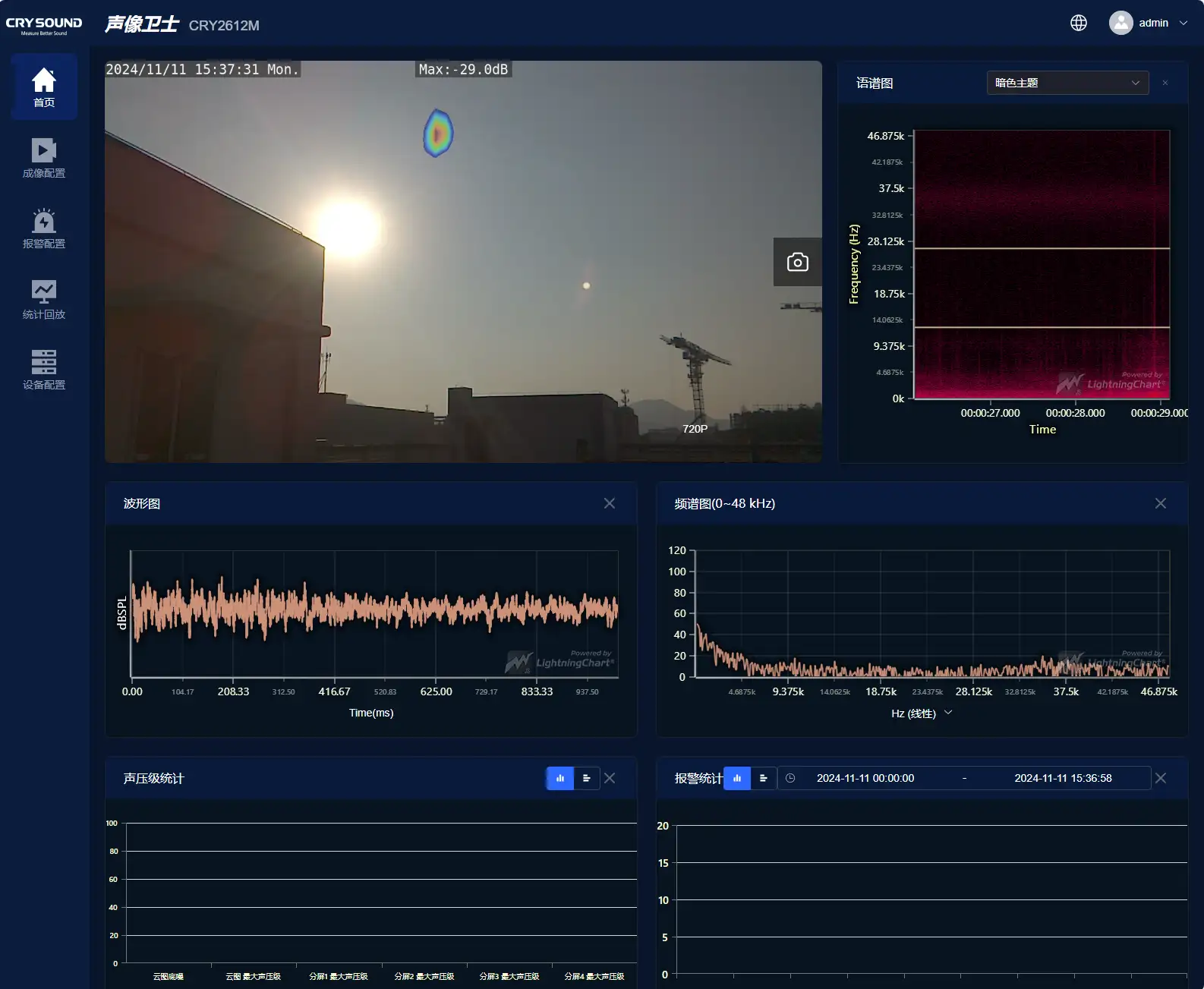

功能强大的基于web端的软件平台
该Web端软件平台提供全面的监控与分析功能，支持声学信号的持续采集、存储和实时分析。用户可通过页面访问实时数据、历史数据和报警信息，助力高效维护与决策。平台支持实时数据导出，适配行业内多种协议，支持二次开发。
通过Web端平台，用户可实时监测场景中的各种情况，包括安全巡检、设备监测和环境监测等，为各领域提供灵活、全面的监测解决方案。

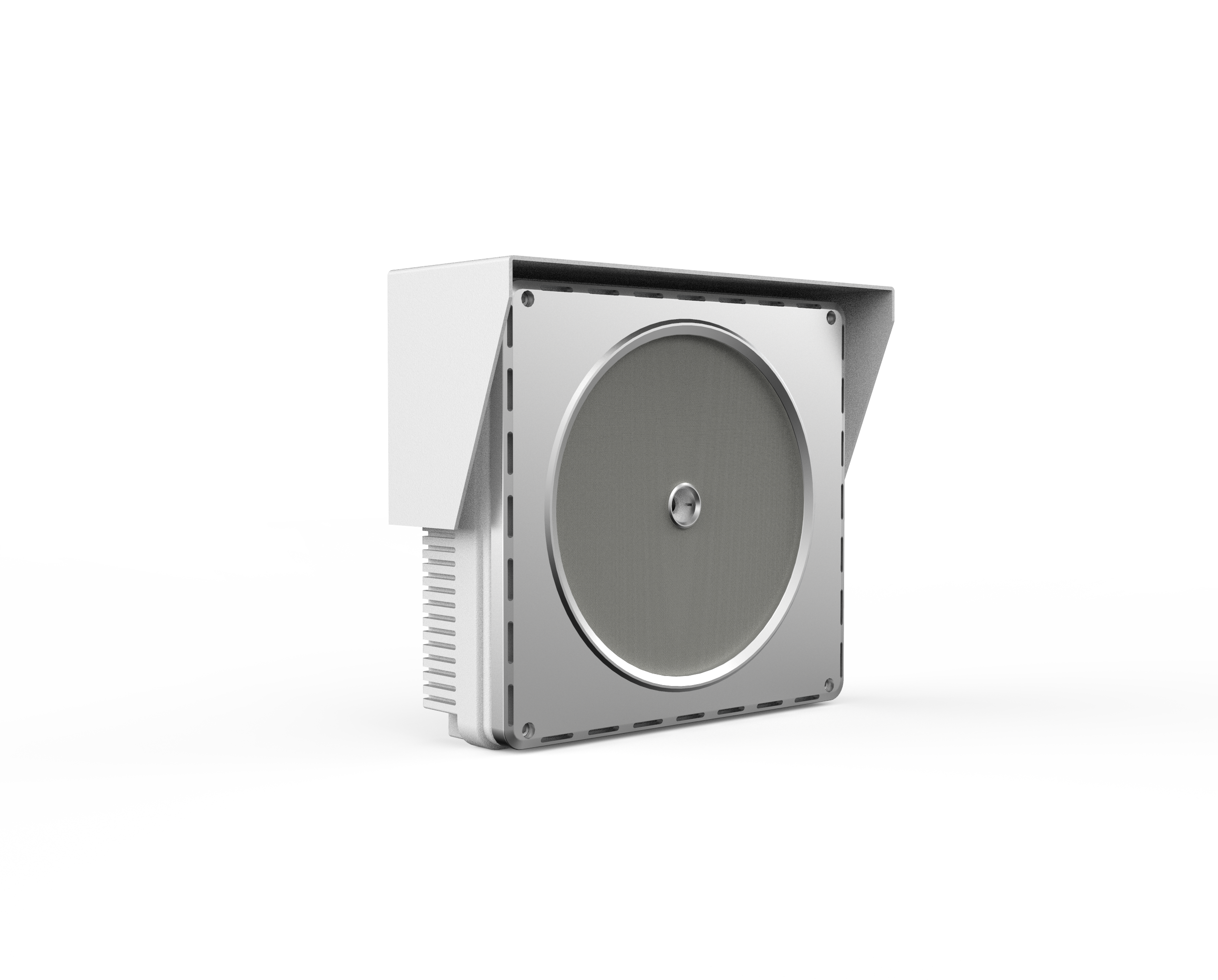

IP66防护等级
CRY2622M固定式声学成像模块具备IP66防护等级，具有出色的防尘和防水性能，适用于恶劣工业环境。IP66的防护等级可有效抵御尘埃和水流，确保在工厂、室外等苛刻环境中稳定运行。模块能够持续高效监测现场情况，为工业检查、安全监控和设备维护提供可靠数据。
其坚固设计和高防护等级使其在各种室外条件下都可以稳定可靠地运行，为用户提供高效解决方案。
技术规格参考
声学参数
麦克风阵列
128通道
频率
2k-48k Hz
动态范围
0.5-40 dB
声压
28-120 dB
测试距离
0.5-50 m
基本参数
尺寸
183*169*85 mm
重量
1.6 kg
防护等级
IP66
帧率
25FPS
固定方式
底部1/4-20UNC螺纹/M5 螺钉固定
工作温度
-20 +60 ℃
存储温度
-40 +80 ℃
工作湿度
10-95 % 无冷凝
工作电压
DC 12 20V
摄像头
视场角
62°
焦距
3.04 mm 固定焦距
像素
800万
存储
存储空间
8 G（内部），64 G（外部TF卡）
存储格式
.jpg（照片）.mp4（视频）.wav（录音）
数据导出
支持TF卡导出数据
显示
分辨率
1920x1080P、1280x720P、640x480P
云图颜色
彩虹色、铁红色、灰度
主要功能
拾音模式
中心模式、自动模式 、手动模式
云图翻转
水平方向、垂直方向、180°
分屏
最多支持4个分屏区域
报警配置
支持自定义报警策略，批量导入报警策略
PRPD图谱
支持PRPD图谱分析，识别沿面放电、电晕 放电、悬浮放电
协议
开发协议
RESTful、websocket、RPC
推流协议
RTSP、RTMP、webrtc
语言
中文、英文
平台
平台
web端平台，VMS软件平台
网络接口
RJ45
认证
证书
CE-EMC，CE-ROHS
